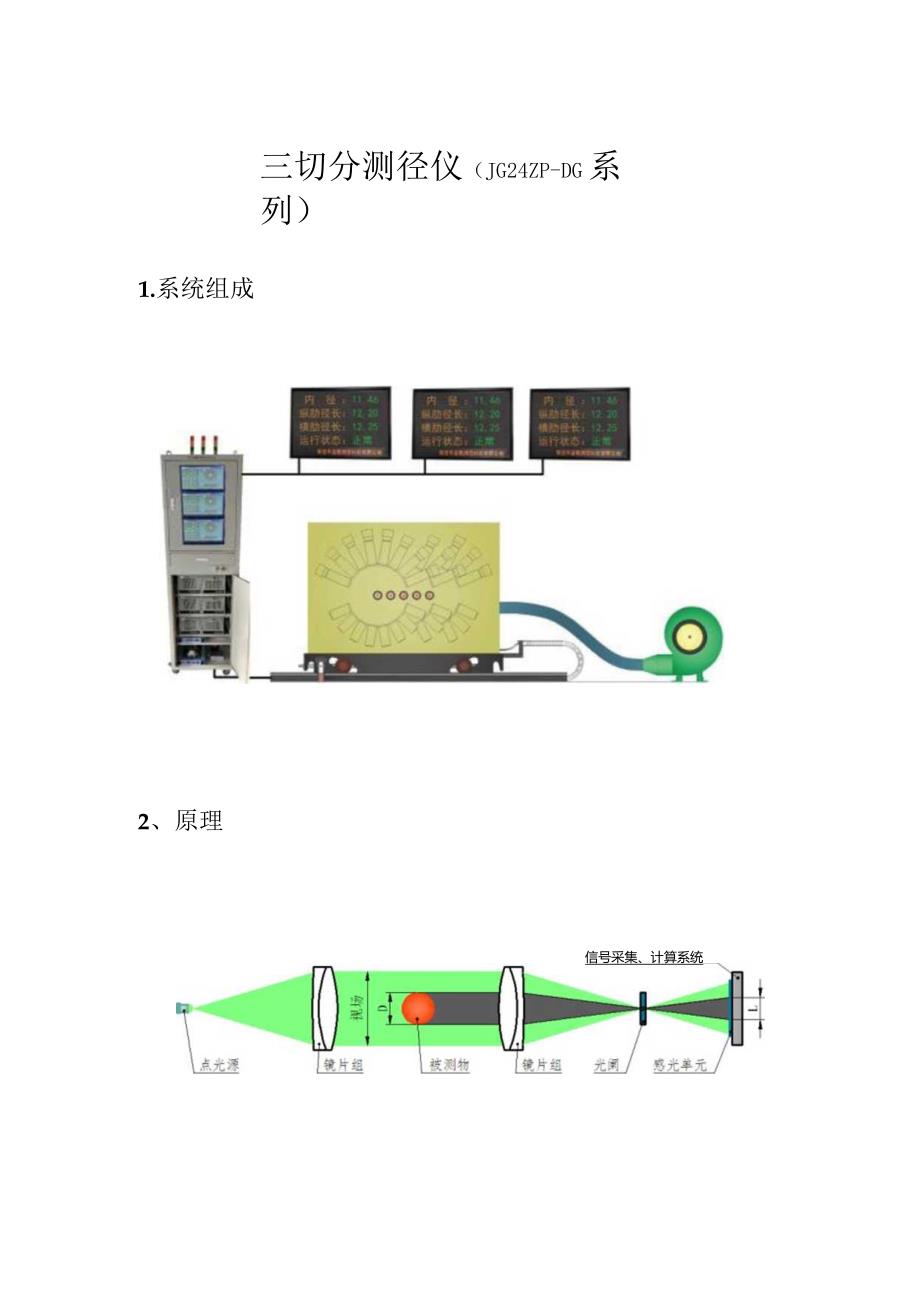

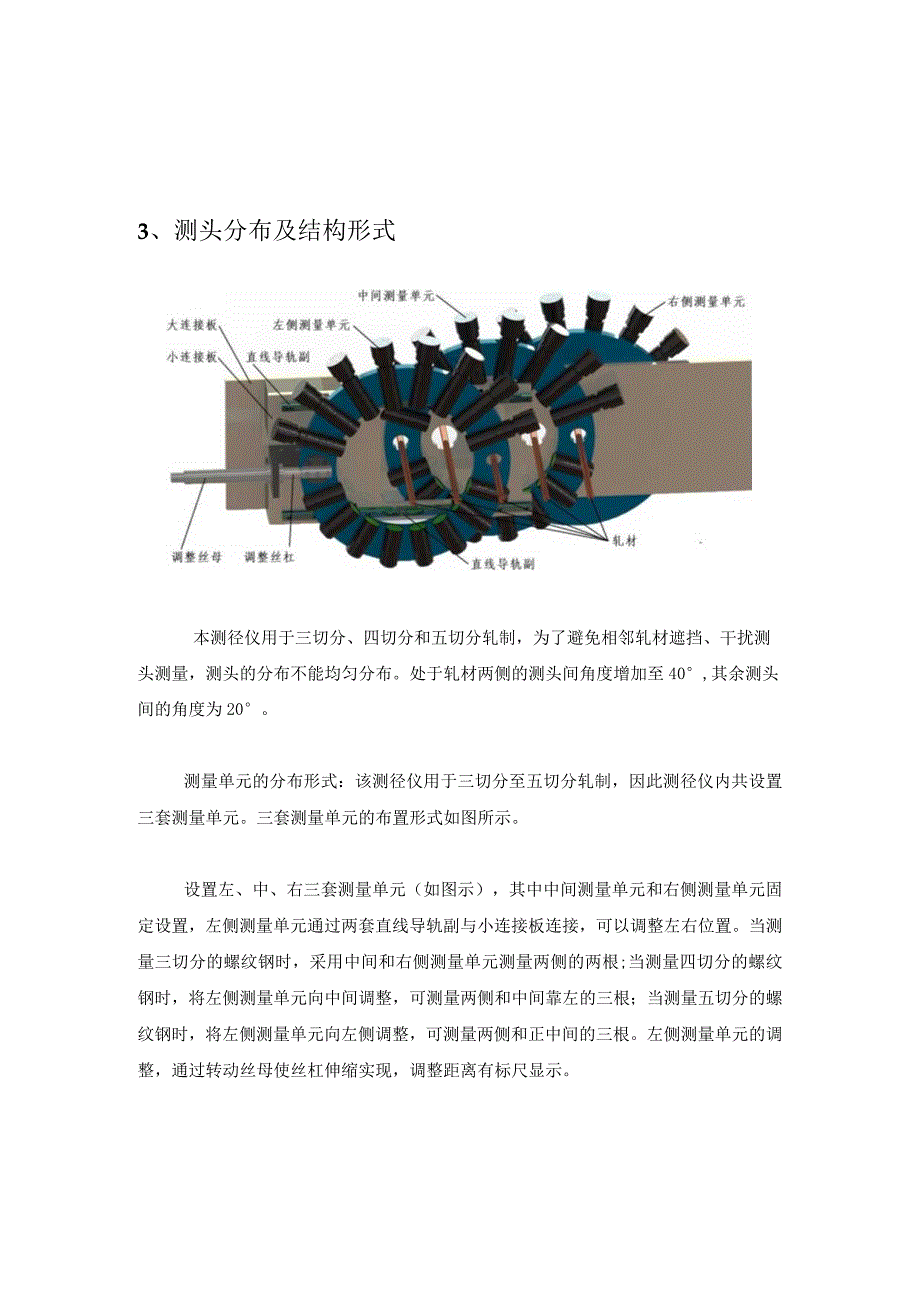

1、三切分测径仪(JG24ZP-DG系列)1.系统组成2、原理信号采集、计算系统3、测头分布及结构形式本测径仪用于三切分、四切分和五切分轧制,为了避免相邻轧材遮挡、干扰测头测量,测头的分布不能均匀分布。处于轧材两侧的测头间角度增加至40,其余测头间的角度为20。测量单元的分布形式:该测径仪用于三切分至五切分轧制,因此测径仪内共设置三套测量单元。三套测量单元的布置形式如图所示。设置左、中、右三套测量单元(如图示),其中中间测量单元和右侧测量单元固定设置,左侧测量单元通过两套直线导轨副与小连接板连接,可以调整左右位置。当测量三切分的螺纹钢时,采用中间和右侧测量单元测量两侧的两根;当测量四切分的螺纹钢时

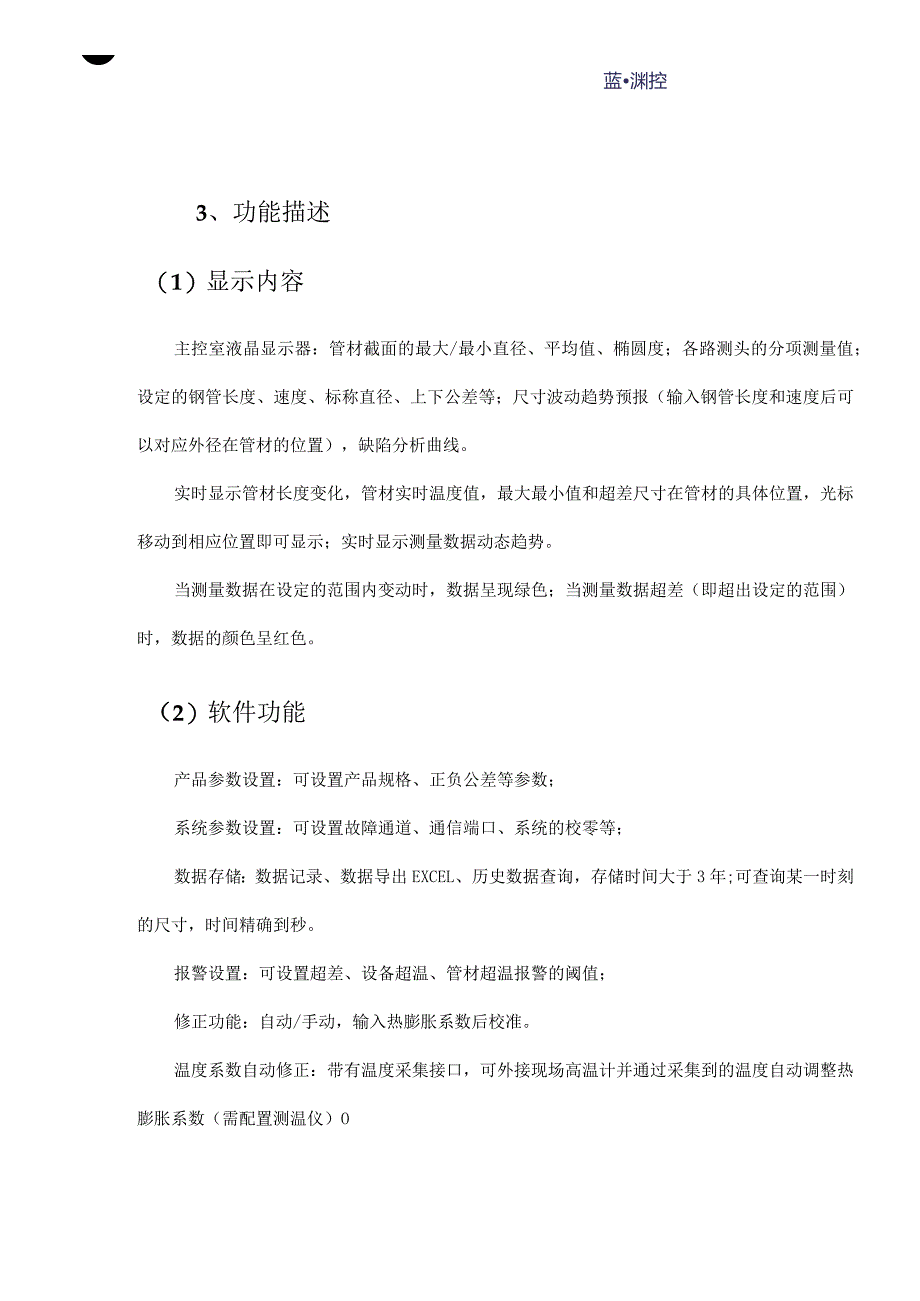

2、,将左侧测量单元向中间调整,可测量两侧和中间靠左的三根;当测量五切分的螺纹钢时,将左侧测量单元向左侧调整,可测量两侧和正中间的三根。左侧测量单元的调整,通过转动丝母使丝杠伸缩实现,调整距离有标尺显示。蓝渊控3、功能描述(1)显示内容主控室液晶显示器:管材截面的最大/最小直径、平均值、椭圆度;各路测头的分项测量值;设定的钢管长度、速度、标称直径、上下公差等;尺寸波动趋势预报(输入钢管长度和速度后可以对应外径在管材的位置),缺陷分析曲线。实时显示管材长度变化,管材实时温度值,最大最小值和超差尺寸在管材的具体位置,光标移动到相应位置即可显示;实时显示测量数据动态趋势。当测量数据在设定的范围内变动时,

3、数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色。(2)软件功能产品参数设置:可设置产品规格、正负公差等参数;系统参数设置:可设置故障通道、通信端口、系统的校零等;数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒。报警设置:可设置超差、设备超温、管材超温报警的阈值;修正功能:自动/手动,输入热膨胀系数后校准。温度系数自动修正:带有温度采集接口,可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)O蓝渊控(3)报警功能超差报警:主控室相关数据颜色警示及报警器声光报警。测径仪超温报警:主控室报警器声光报警

4、。管材超温报警:主控室报警器声光报警。(4)通信接口TCP/IP协议,光缆传输,测径仪至主控机。TCP/IP协议,光缆传输,主控机至现场LED屏。4、配置:相互独立的三台工控机集成于一个控制柜,三块大型显示屏,高压风机5、应用范围:适用于切分轧钢上产线6.技术参数型号测量范围(mm)轧材直径(mm)圆钢(精度mm)螺纹钢(精度mm)重复性(mm)测量频率(Hz)外形尺寸(mm)(LwH)重量(KG)JG24P-DG400-401-300.010.050.00520002000X80013001200JG16ZP-DG70-A0-701-550.020.070.012000220036016001400
