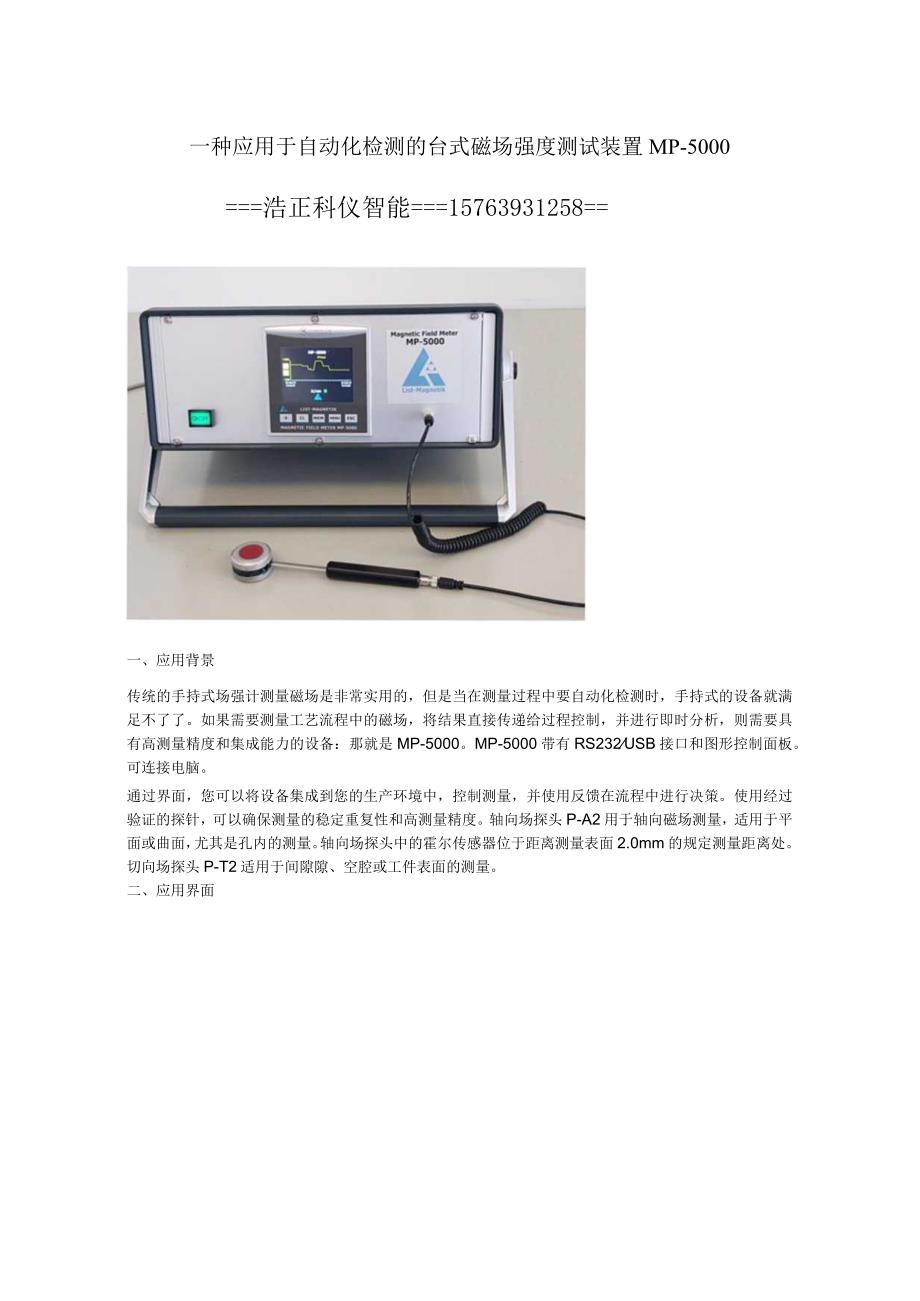

1、一种应用于自动化检测的台式磁场强度测试装置MP-5000=浩正科仪智能=15763931258=一、应用背景传统的手持式场强计测量磁场是非常实用的，但是当在测量过程中要自动化检测时，手持式的设备就满足不了了。如果需要测量工艺流程中的磁场，将结果直接传递给过程控制，并进行即时分析，则需要具有高测量精度和集成能力的设备：那就是MP-5000。MP-5000带有RS232USB接口和图形控制面板。可连接电脑。通过界面，您可以将设备集成到您的生产环境中，控制测量，并使用反馈在流程中进行决策。使用经过验证的探针，可以确保测量的稳定重复性和高测量精度。轴向场探头P-A2用于轴向磁场测量，适用于平面或曲面，

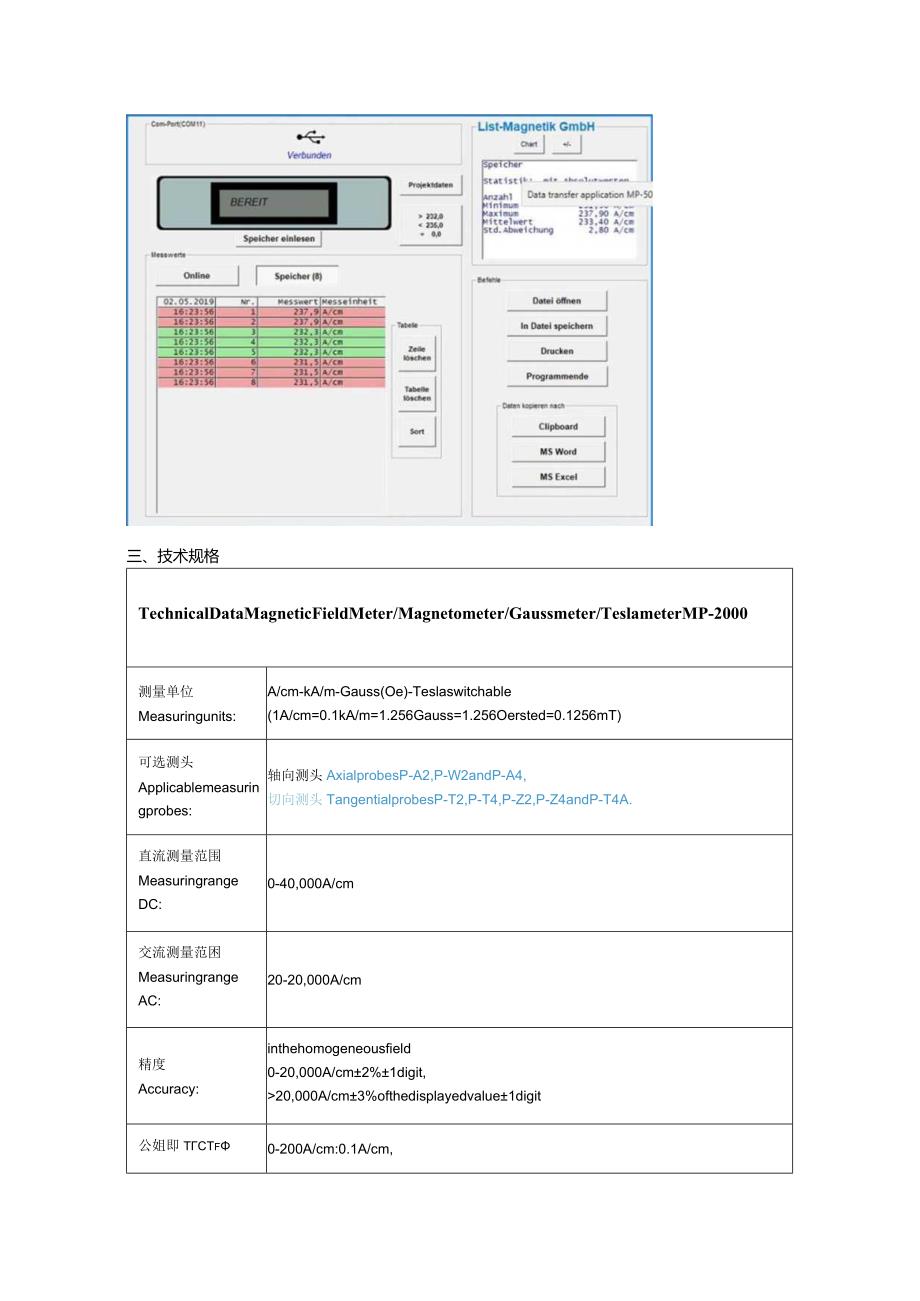

2、尤其是孔内的测量。轴向场探头中的霍尔传感器位于距离测量表面2.0mm的规定测量距离处。切向场探头P-T2适用于间隙隙、空腔或工件表面的测量。二、应用界面三、技术规格TechnicalDataMagneticFieldMeter/Magnetometer/Gaussmeter/TeslameterMP-2000测量单位Measuringunits:A/cm-kA/m-Gauss(Oe)-Teslaswitchable(1A/cm=0.1kA/m=1.256Gauss=1.256Oersted=0.1256mT)可选测头Applicablemeasuringprobes:轴向测头Axialprob
3、esP-A2,P-W2andP-A4,切向测头TangentialprobesP-T2,P-T4,P-Z2,P-Z4andP-T4A.直流测量范围MeasuringrangeDC:0-40,000A/cm交流测量范困MeasuringrangeAC:20-20,000A/cm精度Accuracy:inthehomogeneousfield0-20,000A/cm2%1digit,20,000A/cm3%ofthedisplayedvalue1digit公姐即TCTf0-200A/cm:0.1A/cm,Resolution:200A/cm:1Acm,10,000A/cm:10A/cm频率范围Fr

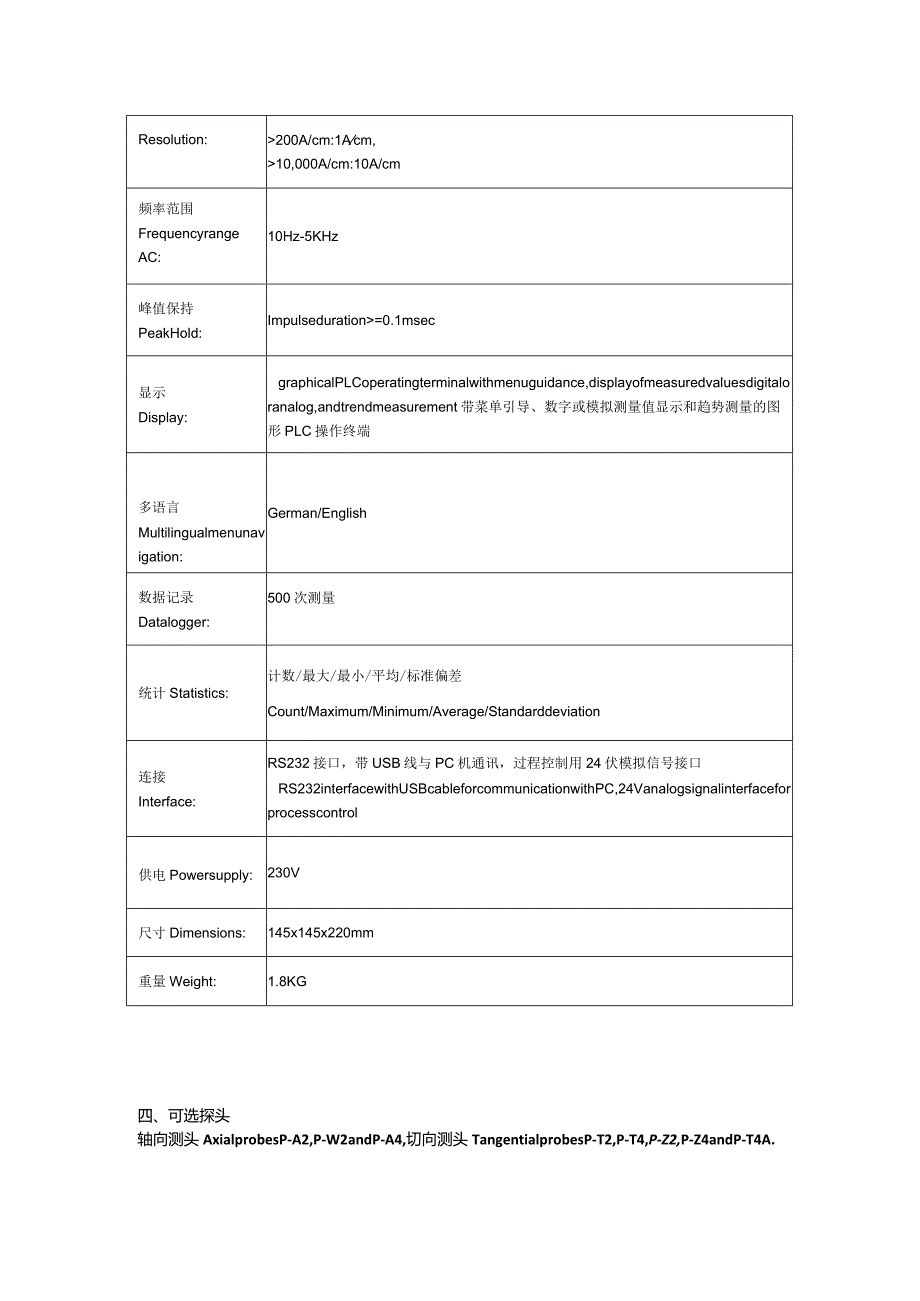

4、equencyrangeAC:10Hz-5KHz峰值保持PeakHold:Impulseduration=0.1msec显示Display:graphicalPLCoperatingterminalwithmenuguidance,displayofmeasuredvaluesdigitaloranalog,andtrendmeasurement带菜单引导、数字或模拟测量值显示和趋势测量的图形PLC操作终端多语言Multilingualmenunavigation:German/English数据记录Datalogger:500次测量统计Statistics:计数/最大/最小/平均/标准偏差C
5、ount/Maximum/Minimum/Average/Standarddeviation连接Interface:RS232接口，带USB线与PC机通讯，过程控制用24伏模拟信号接口RS232interfacewithUSBcableforcommunicationwithPC,24Vanalogsignalinterfaceforprocesscontrol供电Powersupply:230V尺寸Dimensions:145x145x220mm重量Weight:1.8KG四、可选探头轴向测头AxialprobesP-A2,P-W2andP-A4,切向测头TangentialprobesP-T2,P-T4,P-Z2,P-Z4andP-T4A.Axialprobe(P-A2zP-A4,MP800A,MP-1)Tangentialprobe(P-T2zP-T4zMP-800T)Angularaxialprobe(P-W2)
