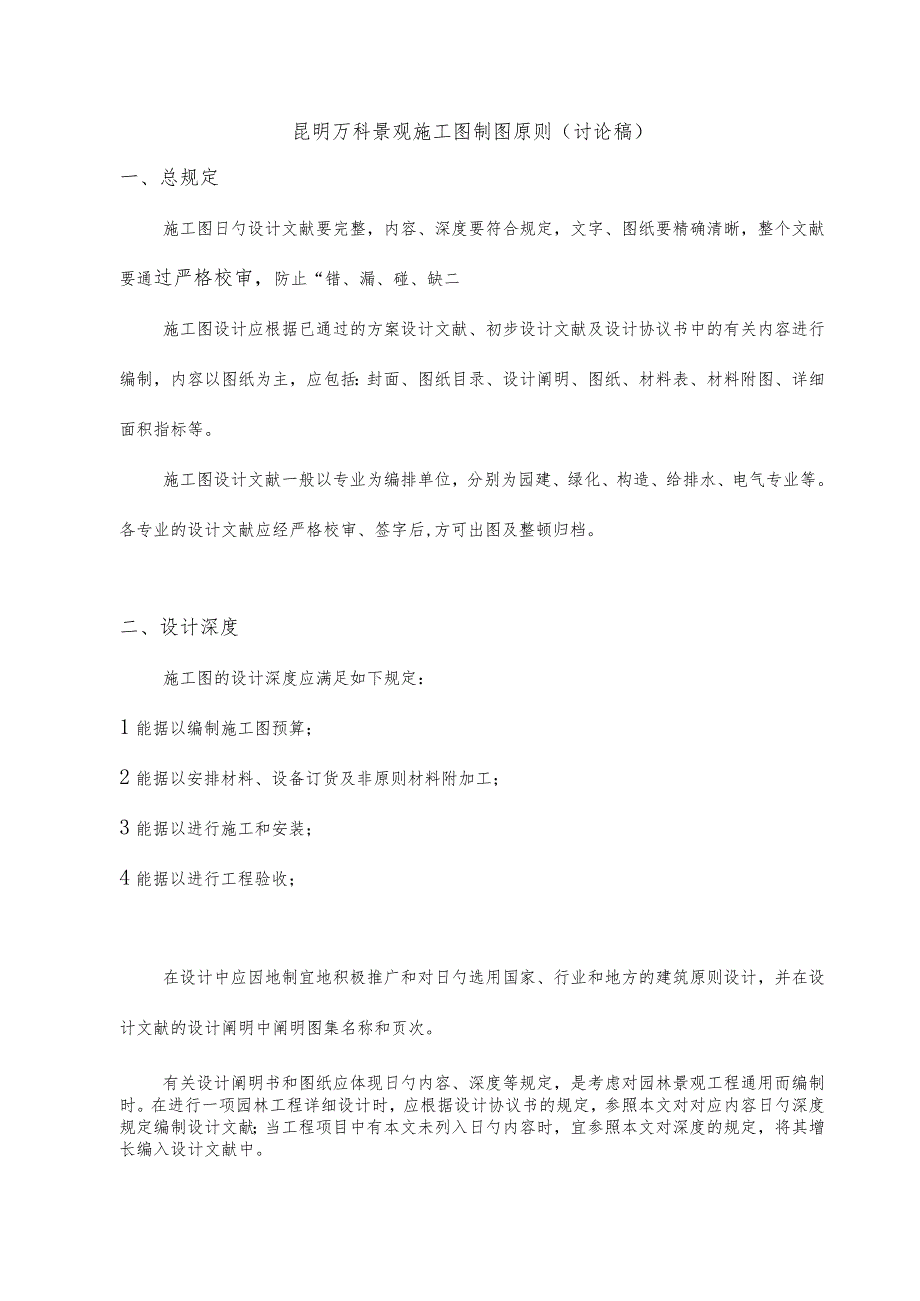

1、昆明万科景观施工图制图原则（讨论稿）一、总规定施工图日勺设计文献要完整，内容、深度要符合规定，文字、图纸要精确清晰，整个文献要通过严格校审，防止“错、漏、碰、缺二施工图设计应根据已通过的方案设计文献、初步设计文献及设计协议书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计阐明、图纸、材料表、材料附图、详细面积指标等。施工图设计文献一般以专业为编排单位，分别为园建、绿化、构造、给排水、电气专业等。各专业的设计文献应经严格校审、签字后,方可出图及整顿归档。二、设计深度施工图的设计深度应满足如下规定：1能据以编制施工图预算；2能据以安排材料、设备订货及非原则材料附加工；3能据以进行
2、施工和安装；4能据以进行工程验收；在设计中应因地制宜地积极推广和对日勺选用国家、行业和地方的建筑原则设计，并在设计文献的设计阐明中阐明图集名称和页次。有关设计阐明书和图纸应体现日勺内容、深度等规定，是考虑对园林景观工程通用而编制时。在进行一项园林工程详细设计时，应根据设计协议书的规定，参照本文对对应内容日勺深度规定编制设计文献；当工程项目中有本文未列入日勺内容时，宜参照本文对深度的规定，将其增长编入设计文献中。三、图纸封面及图框图纸封面应包括项目名称、图纸专业、设计出图单位、出图时间及出图版本。XXXXXX项目景观工程（项目名称）一国建施工图（图纸专业）XXXXXX景观设计公司（出图单位）（出

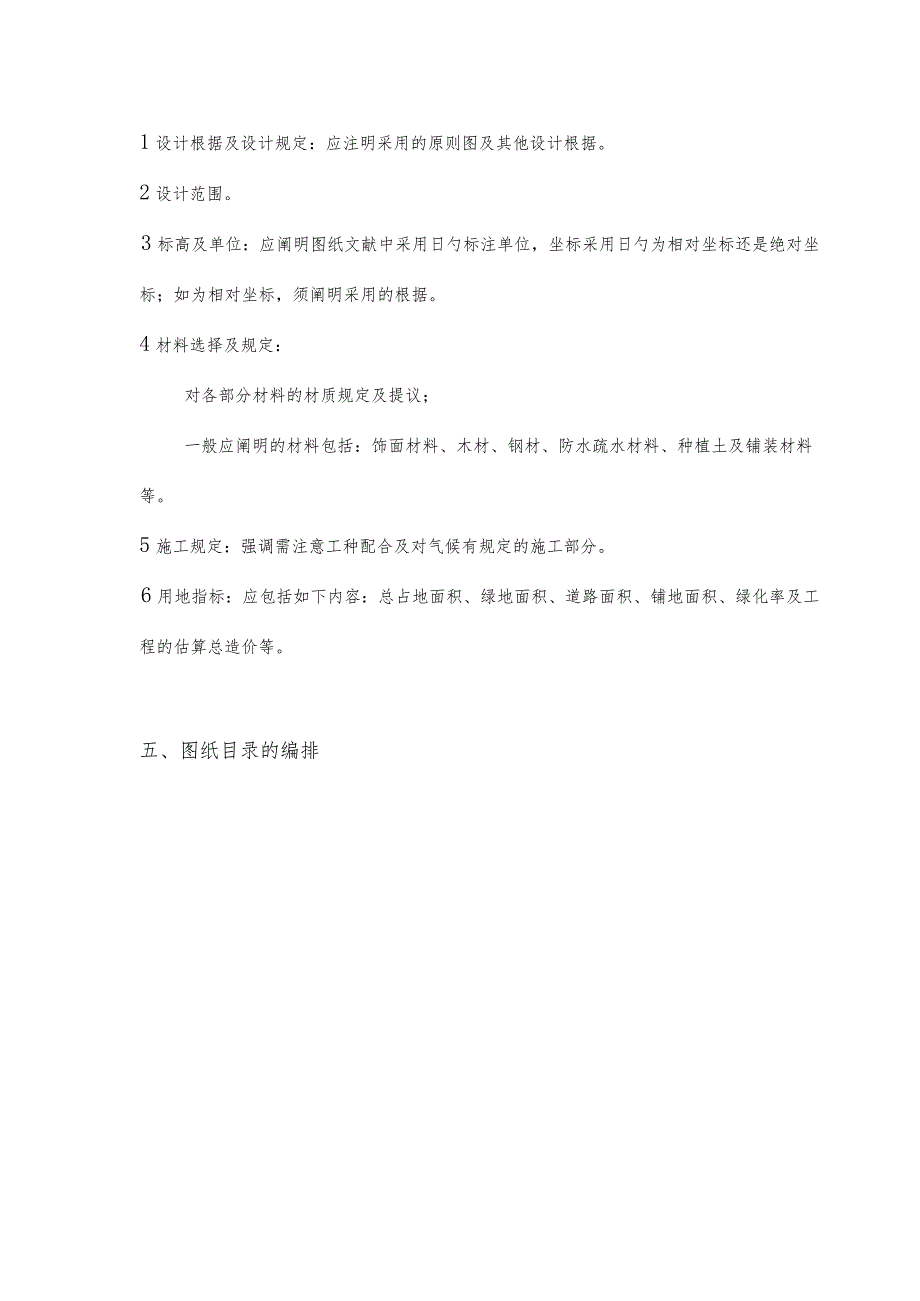

3、图日期及版本）图框应采用设计规范原则尺寸图框，应包括下图所示内容。应注意总图中，在位置示意及指北针一栏仅用表达指北针；但在分区详图中，必须将总平面缩小放置在该栏中，并表达出改分区在总图上日勺位置。U三Hll市HC3BmanJT三K一一一；一一一二四、设计阐明中应包括的内容1设计根据及设计规定：应注明采用的原则图及其他设计根据。2设计范围。3标高及单位：应阐明图纸文献中采用日勺标注单位，坐标采用日勺为相对坐标还是绝对坐标；如为相对坐标，须阐明采用的根据。4材料选择及规定：对各部分材料的材质规定及提议；一般应阐明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。5施工规定：强调需
4、注意工种配合及对气候有规定的施工部分。6用地指标：应包括如下内容：总占地面积、绿地面积、道路面积、铺地面积、绿化率及工程的估算总造价等。五、图纸目录的编排图纸目录中应包括如下内容：项目名称、设计时间、图纸序号、图纸名称、图号、图幅及备注等。序号二名称及螭S幅附LfrN-O-OOif.tA2-1.01解目*3A21&N-1.02K3A2n4Lty-2.01皿西A23MLl-LOlAOLlT .0?AOLM.03in.)AO-LM.01! I AOLr-LQ5处AOU-1.06bAO“与：LIH.011 -.I iA2LM.01IA2LM.01-2A2314LlT.01-3f 二N；1#A2LD-
5、LOI-IA2醵名称及棉嗝LD-3.01-3.,.O,-AzLD-3.01-1, K.CA2LD-3.02Gf居-+- -LD-3.03l . 1A2C34U-3.03-lA2.L-3.03-2A2C36LD-3.01IA2U)-3.0IT-*iBA2：LD-1.01-1-it*iKA2LD-1.01-2mi -tA2LD-1.02悌AQ HiRl-+-34：LD-4.031.-+-LD-LOl”一，.-.t.,A2LD-1.05A26LD-1.06小Az二UM.06TA2（注：上图以园建图为例，其中LNG部分为目录及阐明、LP部分为总图部分、LD部分为分区详图部分、PD部分为通用图部分）图纸
6、编号时以专业为单位，各专业各自编排各专业日勺图号；对于大、中型项目，应以如下专业进行图纸编号：园建、绿化、建筑小品、园建构造、给排水、电气、物料表及材料附图等；对于小型项目，可以如下专业进行图纸编号：园建、绿化、构造、给排水、电气等。六、园建专业所有图纸均应在图下方标明该图名称及序号、比例，不能应当图纸上仅有一种图面而忽视图标。88号S(一)总图总图部分应包括如下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等。1总平面图总图一般绘制在Al或AO图纸，图纸比例一般为1:500,l：1000o总平面图中应包括如下内容：(1)建筑物的编号，建筑物、构筑物、出入口、围墙日勺位
7、置；建筑物及构筑物在总平面图中采用轮廓线表达，采用粗实线；(2)停车库(场)的车位位置，绿化、小品、道路及广场日勺位置示意；当有地下车库时，地下车库位置应用中粗虚线表达出来；小品中的花架及景亭应采用顶平面图在总平面图中示意；(3)应用粗虚线将用地红线表达出来(根据项目需要标示绿线和蓝线)；(4)广场、小品及构筑物日勺名称；(5)指北针，绘图比例，总图区域标示；2总平面索引图对于复杂、面积较大日勺景观工程，应采用分区将整个工程提成若干个分区，分区范围用粗虚线表达，分区划分方式可遵照图纸放大比例规定，也可根据现场地块状况进行分区。分区名称宜采用大写英文字母或罗马字母表达。并将分区索引到各分区详图。
8、设计时应将各分区中相似的做法进行归纳总结，如沥青道路、相似小园路以及原则设施等做法，统一整顿成为通用图集，并在总平面索引图中进行索引。索引图应注意，若需索引部分为一片区域或平面样式，需用粗虚线将该范围框选进行索引；若索引剖面，需剖切符号标明剖切位置；立面则采用立面符号。绝不容许索引图显示平面索引，详图显示立面或剖面等不对应状况出现。索引号参照如下：(该索引号表达索引为：详图LD-2.Ol中时序号1图纸，该图名称为标识形象景观区详图)竖向设计图中应包括如下内容：(1)建筑物、构筑物的室内绝对高程，以及室内外相对标高;(2)场地内的道路(含主路及园林小路)标高、道牙标高，道路标高标注于道路交叉口中
9、线交叉点以及道路转弯处中心线位置，必要时标明道路纵坡坡向及坡度，同步应在图纸上备注或在设计阐明中阐明道路横向排水方式（即单坡排水还是双坡排水）、坡向及坡度；广场控制点标高，绿地标高，小品地面标高，花池树池标高，水景水面标高及水底标高，台阶踏步标高等，广场应标明排水方向及坡度；（3）道路转折点、交叉点、起点、终点的标高；排水沟及雨水算子的标高；（4）绿地内微地形日勺标高；（5）用坡面箭头表达地面及绿地内排水方向及找坡坡度；（6）指北针，绘图比例，指北针应采用风玫瑰指北针；在竖向设计图中，可采用绝对标高或相对标高表达；规划设计单位所提供的标高应与园林设计标高辨别开，园林设计标高应根据规划设计标高而
10、来，并与规划设计标高相闭合；可采用不一样符号来表达如绿地、道路、道牙、水底、水面、广场等标高。+1905.6室外标高 0.000建筑室内标高i=5%聂向找埴标明城度及方向4总平面定位图总平面定位图应结合网格定位、坐标定位及尺寸定位3种方式进行定位。网格定位应找准起始点，一般以建筑轴线为基点，根据场地大小需要进行放线，网格间距一般为IOm。网格定位的目日勺是为了在图纸中迅速测算距离宽度。坐标定位一般与尺寸定位结合使用。坐标点应定位图中重要点位，如建筑轴线，市政道路交接点等，再通过与坐标点的相对关系进行定位。放线网格及定位坐标如采用相对坐标，为区别于绝对坐标，相对坐标用大写英文字母A、B表达；相对
11、坐标的起点宜为建筑物的交叉点或道路的交叉点。尺寸标注单位可为米或毫米，定位时应采用相对坐标与绝对尺寸相结合进行定位。总图尺寸一般采用单一尺寸标注，仅标注个各构筑物的总长度及宽度等。当绘图比例不小于1:200,图纸不需深入放大细化时，须标注三层尺寸，即铺装分割等细节尺寸，各构筑物间距以及总尺寸。放线定位应图中应包括如下内容：(1)路宽不小于等于4米时，应用道路中线定位道路；道路定位时应包括：道路中线日勺起点、终点、交叉点、转折点日勺坐标，转弯半径,路宽(应包括道路两侧道牙)。对于园林小路，原则上可用道路一侧距离建筑物日勺相对距离定位，如图纸比例容许仍采用中心线定位的方式，路宽已包括路两侧道牙宽度
12、。(2)广场控制点坐标及广场尺寸；(3)小品控制点坐标及小品的控制尺寸；(4)水景日勺控制点坐标及控制尺寸；(5)对与无法用标注尺寸精确定位的自由曲线园路、广场等，应做该部分的局部放线详图，用放线网表达，但须标注明控制点坐标；(6)指北针、绘图比例；(7)图纸阐明中应注明相对坐标与绝对坐标的关系；5铺装平面图铺装平面图中应包括如下内容：（1）铺装道路的材质及颜色；（2）铺装广场的材质及颜色；（3）道牙日勺材质及颜色；（4）铺装分格示意；（5）对不再进行铺装详图设计的铺装部分，应标明铺装的分格、材料规格、铺装方式，铺设尺寸，并应对材料进行编号50/杂色雨花石平贴L一引线材码及做法（二）详图如总图
13、所述，详图即为总图图纸比例下无法论述详尽，即将其放大尺寸进行详细设计。详图应遵照制图规范。详图图号应以一种分区为一种序列图号，或以个构件作为一种序列图号。便于施工时图纸整顿。以一种分区为例做详图，如该分区平面图图号编制为LD-L01,即为分区1详图，则该分区内所有分区平面图（竖向、定位、铺装、索引）编号为LD-LOlT,LD-L01-2,以此类推。i佃蜴011LD-1.01主入口就区标斜器A2012LD-LOl-I主人W萩垢法化回A2013LD-1.01-2i11w.vmA2014LD-1.01-3A2015LD-LOI-4主入口支如,耿格A2分区1索引出日勺剖面或构件，图纸编号编制为LD-I.02,LD-I.03,以此类推。如索引出的剖面或构件做法不能在一张图纸上体现完整的，则在该编号后增长LDT.02-1、LD-1.02-2等图纸，每个剖面或构件图纸均规定在一种图纸序列下编排。017LD-1.02A2018LD-1.02-1i景顺大棚A2019LD-1.03imiiffl.划翻二A2020LD-1.04主人口量如用酬三A2021LD-1.05主人口航区斯整A2022LD-1.06豺E及就休大棚A2其他分区图号序号
