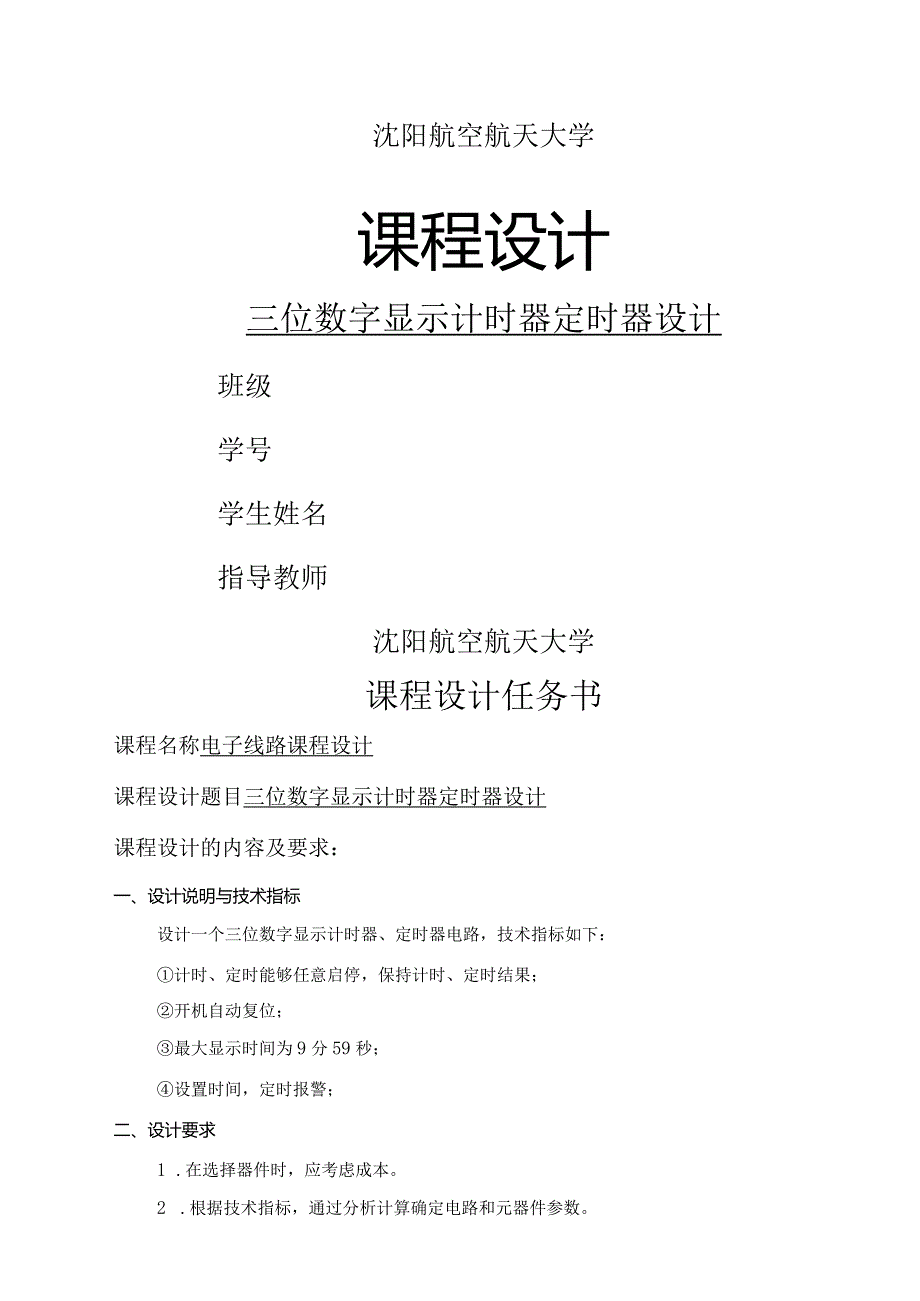

1、沈阳航空航天大学课程设计三位数字显示计时器定时器设计班级学号学生姓名指导教师沈阳航空航天大学课程设计任务书课程名称电子线路课程设计课程设计题目三位数字显示计时器定时器设计课程设计的内容及要求：一、设计说明与技术指标设计一个三位数字显示计时器、定时器电路，技术指标如下：计时、定时能够任意启停，保持计时、定时结果；开机自动复位；最大显示时间为9分59秒；设置时间，定时报警；二、设计要求1 .在选择器件时，应考虑成本。2 .根据技术指标，通过分析计算确定电路和元器件参数。3 .画出电路原理图（元器件标准化，电路图标准化）。三、实验要求1 .根据技术指标制定实验方案；验证所设计的电路，用软件仿真。2

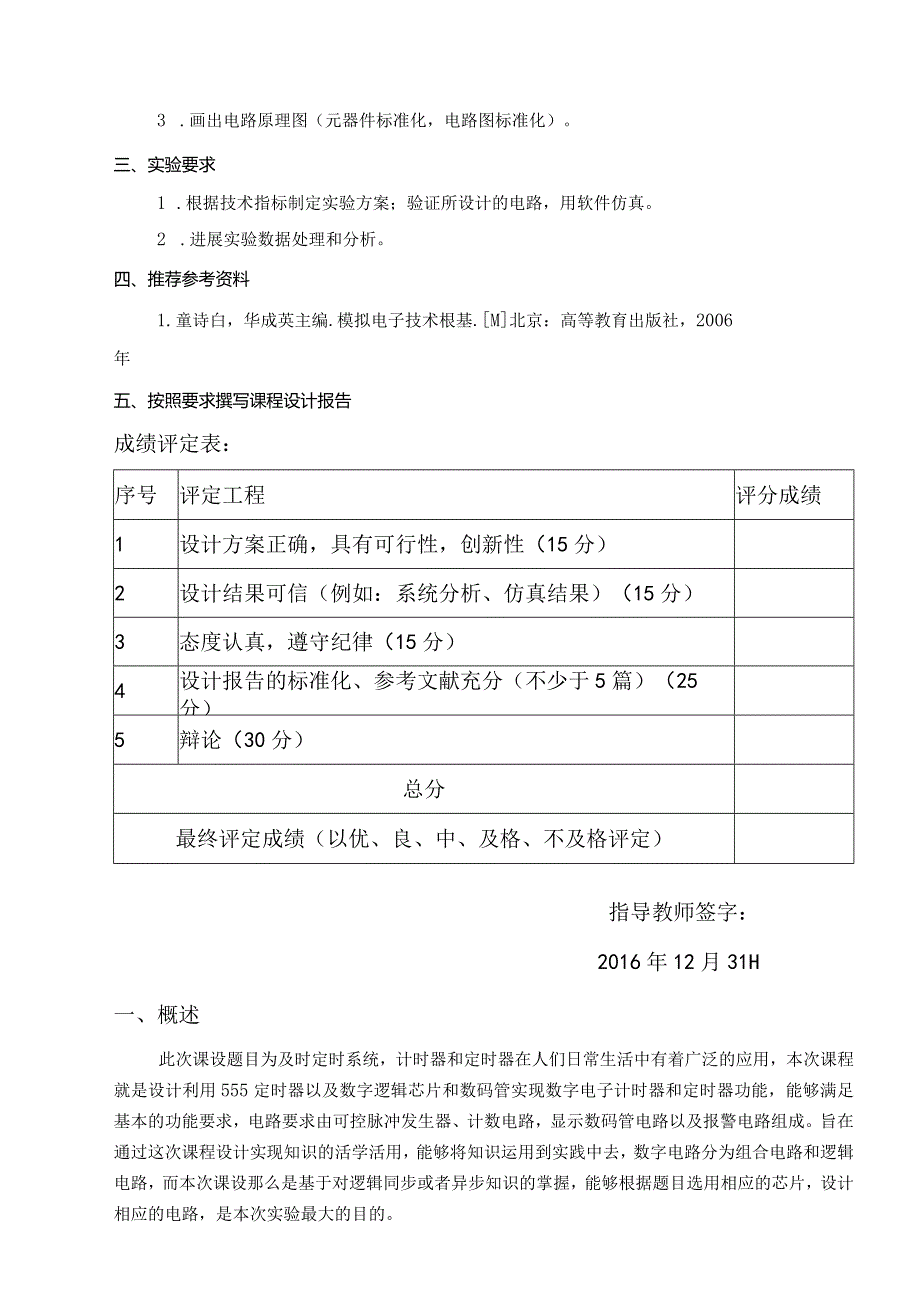

2、.进展实验数据处理和分析。四、推荐参考资料1.童诗白，华成英主编.模拟电子技术根基.M北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩评定表：序号评定工程评分成绩1设计方案正确，具有可行性，创新性（15分）2设计结果可信（例如：系统分析、仿真结果）（15分）3态度认真，遵守纪律（15分）4设计报告的标准化、参考文献充分（不少于5篇）（25分）5辩论（30分）总分最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字：2016年12月31H一、概述此次课设题目为及时定时系统，计时器和定时器在人们日常生活中有着广泛的应用，本次课程就是设计利用555定时器以及数字逻辑芯片和数码管

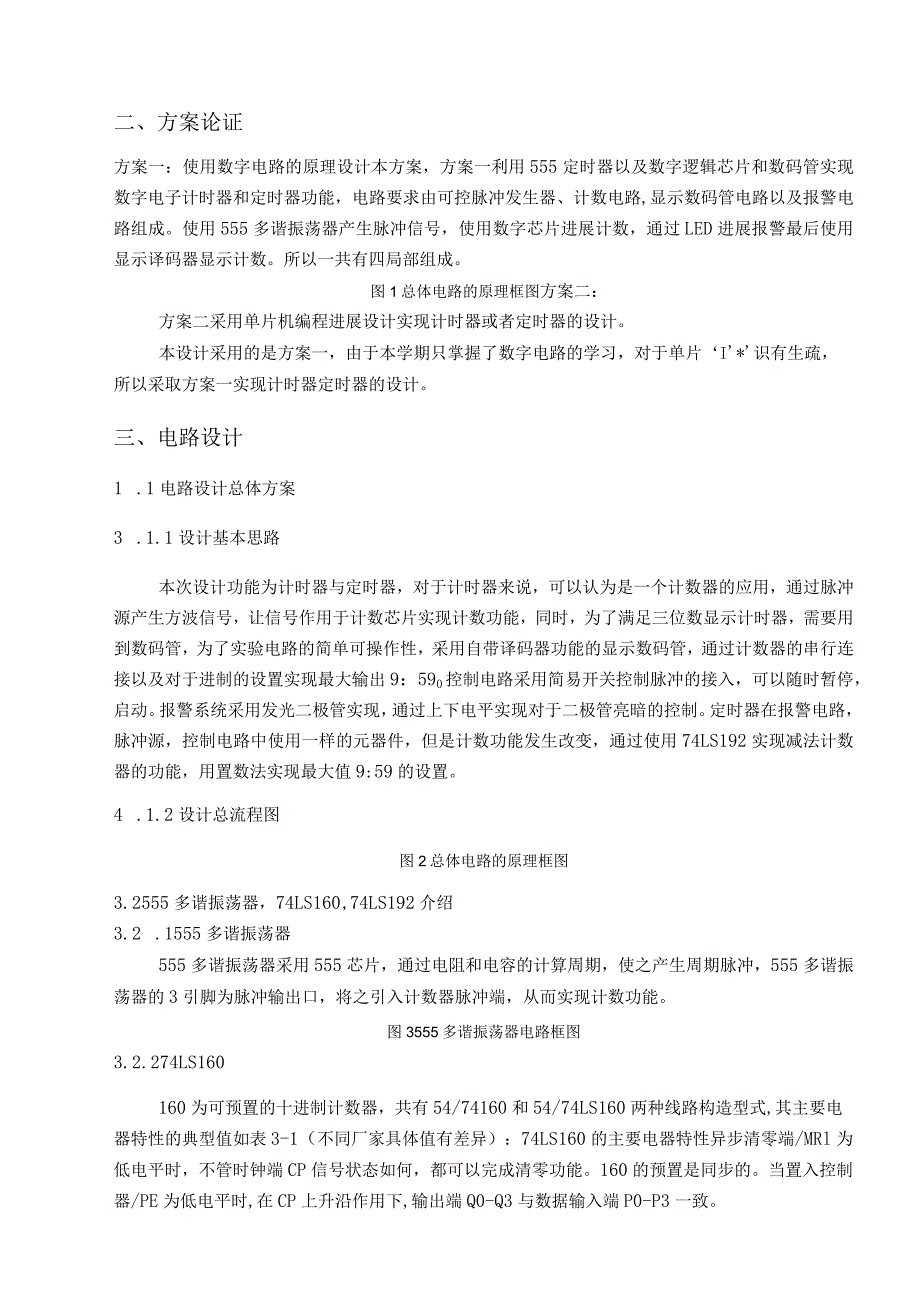

3、实现数字电子计时器和定时器功能，能够满足基本的功能要求，电路要求由可控脉冲发生器、计数电路，显示数码管电路以及报警电路组成。旨在通过这次课程设计实现知识的活学活用，能够将知识运用到实践中去，数字电路分为组合电路和逻辑电路，而本次课设那么是基于对逻辑同步或者异步知识的掌握，能够根据题目选用相应的芯片，设计相应的电路，是本次实验最大的目的。二、方案论证方案一：使用数字电路的原理设计本方案，方案一利用555定时器以及数字逻辑芯片和数码管实现数字电子计时器和定时器功能，电路要求由可控脉冲发生器、计数电路,显示数码管电路以及报警电路组成。使用555多谐振荡器产生脉冲信号，使用数字芯片进展计数，通过LED
4、进展报警最后使用显示译码器显示计数。所以一共有四局部组成。图1总体电路的原理框图方案二：方案二采用单片机编程进展设计实现计时器或者定时器的设计。本设计采用的是方案一，由于本学期只掌握了数字电路的学习，对于单片I*识有生疏，所以采取方案一实现计时器定时器的设计。三、电路设计1 .1电路设计总体方案3 .1.1设计基本思路本次设计功能为计时器与定时器，对于计时器来说，可以认为是一个计数器的应用，通过脉冲源产生方波信号，让信号作用于计数芯片实现计数功能，同时，为了满足三位数显示计时器，需要用到数码管，为了实验电路的简单可操作性，采用自带译码器功能的显示数码管，通过计数器的串行连接以及对于进制的设置实
5、现最大输出9：590控制电路采用简易开关控制脉冲的接入，可以随时暂停，启动。报警系统采用发光二极管实现，通过上下电平实现对于二极管亮暗的控制。定时器在报警电路，脉冲源，控制电路中使用一样的元器件，但是计数功能发生改变，通过使用74LS192实现减法计数器的功能，用置数法实现最大值9:59的设置。4 .1.2设计总流程图图2总体电路的原理框图3.2555多谐振荡器，74LS160,74LS192介绍3.2 .1555多谐振荡器555多谐振荡器采用555芯片，通过电阻和电容的计算周期，使之产生周期脉冲，555多谐振荡器的3引脚为脉冲输出口，将之引入计数器脉冲端，从而实现计数功能。图3555多谐振荡
6、器电路框图3.2.274LS160160为可预置的十进制计数器，共有54/74160和54/74LS160两种线路构造型式,其主要电器特性的典型值如表3-1（不同厂家具体值有差异）：74LS160的主要电器特性异步清零端/MRl为低电平时，不管时钟端CP信号状态如何，都可以完成清零功能。160的预置是同步的。当置入控制器/PE为低电平时,在CP上升沿作用下,输出端Q0-Q3与数据输入端P0-P3一致。3.3 .374LS192192为十进制可逆加减法计数器，通过使能端的控制，实现加减法控制，通过555脉冲参加脉冲端实现计数，从而控制显示译码器产生十进制数。定时器电路采用的是双时钟方式的十进制可
7、逆计数器74LS192,其中74LS192的VCC与分别为电源、地引脚；P0、PRP2、P3为并行数据输入端；Q0、QI、Q2、Q3为数据输出端；CPD为减法计数脉冲输入端；PL为异步预置输入控制端（低电平有效）；MR为异步清零复位输入控制端（高电平有效）；TCU为进位输出端（低电平有效）；TCD为借位输出端低电平有效）。3.3数字逻辑控制，脉冲信号产生，计数器计数和数码管显示模块3.3.1报警系统模块计时器运用的报警原理为：本次报警实现的是60s报警的任务，计时器为从0:00开场计时，当计时器计时到8:59时，根据进位要求，接下来的状态为9:00,即当分位显示为9是，即为00到59的60s计
8、时，故只要满足分位为9即可满足60s计时的报警功能，分位为9即1001,当输出为IooI是与门输出为高电平，发光二极管阴极接地，阳极为高电平，导通，发光报警。图4计时器报警电路的框图定时器同样实现的最后60s报警的功能，由于定时器为从9:59开场倒计时，故当分位显示为0时候，后两位为59,即可实现从59-00的倒计时功能，当分位为0是，二进制为0000,输出为0,通过反相器呈现高电平，加到二极管的阳极，阴极接地，二极管导通，故发光报警。图5定时器报警电路的框图3.3.2脉冲信号产生模块多谐振荡器为自激振荡电路，可以利用自身的作用产生脉冲信号，常被用作信号源使用。其中根据公式T=(R1+2*R2
9、)*C*ln2以及秒脉冲的周期T=IS可以算出电阻R1=R2=47K,电容C=IOUF。图6555多谐振荡器电路的波形图3.3.3计数器计数模块计数器计时通过74LS160实现十进制加法计数，后两位为60进制计数器，通过置零法参加与非门实现60进制，然后进位输出给第一位实现9:59的最大计时。计时器运用置零法，计时器为从0：00开场到9:59为止，首先秒需要实现60进制，所以运用置零法，将第二个芯片变为0-5循环，原本的74LS160为十进制加法计数器，从0开场计数，承受到第6个脉冲之后变为0110,产生置零信号参加RD端，重新返回0即可实现0-5循环。图7计时器计数电路的原理框图计数器定时通
10、过74LS192可逆十进制加减法计数器实现定时，忽略加法计数功能，实现减法计数器的功能。后两位同样为60进制，进位输出到第一位最后实现0:00的定时功能。计数器：计数器初态为0101,选择串行进位法，当进入100I状态下译出LD=O的信号加到置数端，下一个CLK到来前置入OlOI信号，从OlOlTOoI进展循环，进制为5*10+10二60进制。图8定时器计数电路的原理框图3.3.4显示器模块在显示译码器局部在仿真的时候采用带有译码功能的显示器进展计数，但是在硬件连接过程中发现没有实际物件，所以在硬件连接局部采用74LS47译码器驱动数码管进展显示。数码管的驱动电路所采用是共阳极的七段译码器74
11、LS47,可以直接与共阳的数码管连接。其中74LS47的0A、OB、0C、0D、0E、OF、OG脚为输出端分别接到数码管的A、B、C、D、E、F、G脚上。图9译码器显示电路仿真图四、性能的测试1.计时器测试：当启动时，翻开开关，脉冲进入，显示数码管开场从0:00开场计时，直到显示9:59计时停顿，性能良好，可以完美的显示所要的功能，当剩60s时，发光二极管亮灯，启动报警装置，通过开关实现开机复位以及随时暂停启动的功能。图10定时器9:59停顿电路仿真图2 .定时器测试：当启动时，翻开开关进展置数，显示数码管从9:59开场定时，甫到同示为0:00停顿，性能良好，当倒计时60s时启动发光二极管实现
12、报警装置，通过开关配合实现开机自动复位以及暂停启动功能。图11定时器0:00停顿电路仿真图3 .多谐振荡器测试表1多谐振荡器电路测试数据表Rl(KQ)R2(KQ)Cl(Uf)C2(uf)频率(Hz)周期(三)47K47K0.011011五、结论计时器电路有脉冲产生电路，计数电路，报警电路，控制电路四局部组成，有555多谐振荡器产生脉冲信号加到计数器芯片上，当开关闭合即为启动，参加方波信号，输入最后一个芯片中，从0-9开场循环，当最后一个芯片到达9后串行进位输入到第二个芯片中，芯片从0-5开场循环，到达五之后，秒进制变为60进制，分为第三个芯片开场启动从0变为1,显示译码器显示输出的数字即可。定
13、时器电路有脉冲产生电路，计数电路，报警电路，控制电路四局部组成，有555多谐振荡器产生脉冲信号加到计数器芯片上，当开关闭合即为启动，参加方波信号输入最后一个芯片中，由于是减法计数器，初始状态为9,参加脉冲以后，从9开.减法计数，当从9-0循环完毕后，启动第二个芯片，第二个芯片从初始值的5开场减法计数变为0,然后传到第一个芯片开场启动。六、性价比本次设计主要采用74LS160及74LS192芯片，相对而言，价格比较廉价，M计可以实现现实生活中的计时器与定时器功能，并且性能良好，可以随意招设计性价比优，可以广泛使用。七、课设体会及合理化建议整个设计通过了软件和硬件上的调试，我想着对于自己以后的学习
14、和生活都会有很大的帮助，在这次设计中遇到了很多实际性的问题，在实际设计中才发现，书本上的理论性的东西与实际操作还是有一定的出入，所以这些问题不但要深入的理解，而且还要不断的更正之前错误的思维，一切问题必须靠自己一点一滴的解决，而且在解决中你会感觉到自己飞速的提升。通过这次课设我也发现自己的缺乏之处，虽然理论方面存在优势，但是在实践操作上还是有所差距。参考文献阎石主编.数字电子技术.M北京：高等教育出版社，2006年陈振官等编著.新颖高效声光报警器.M北京：国防工业出版社，2(X)5年3童诗白编著，华成英主编.模拟电子技术根基,M北京：高等教育出版社，2006年4王连英等编著，姜三勇主编.MUI
15、tiSim12电子线路设计与实验.M北京：高等教育出版社，2015年5贾鹏编著，石会主编.数字电路与系统设计.M西安：西安电子科技大学出版社,2016年孙梅生编著.电子技术根基课程设计.M北京：高等教育出版社，2000年附录I总电路图附录11硬件实物图附录11I元器件清单序号编号名称型号数量1U2加法计数器74LS16032U3可逆计数器74LS19233U5显示数码管DCD-HEX64U9A集成与门74LS0855U8A集成与非门74LS0026U13A集成与非门74LS1017Ul信号源脉冲LM555CM28UlOA集成非门74LS0419R1&R2电阻680610Cl电容0.01uf211C2电容IOuf212Sl开关单刀开关313LEDl发光二极管LEDl2
