《深厚软土地基建筑基坑工程监测项目代号和图例、巡视检查、巡视检查预警表.docx》由会员分享,可在线阅读,更多相关《深厚软土地基建筑基坑工程监测项目代号和图例、巡视检查、巡视检查预警表.docx(4页珍藏版)》请在第壹文秘上搜索。

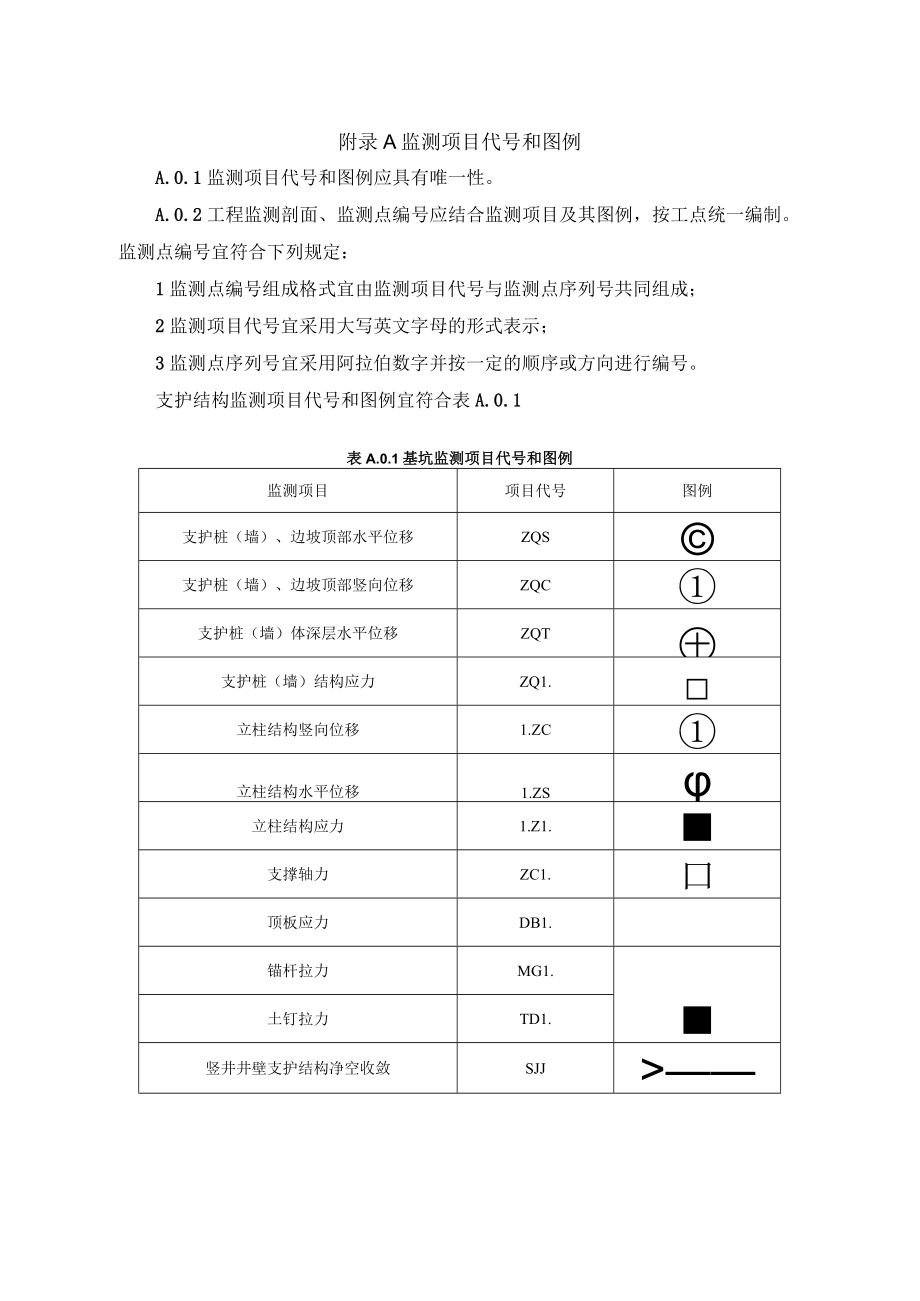

1、附录A监测项目代号和图例A.0.1监测项目代号和图例应具有唯一性。A.0.2工程监测剖面、监测点编号应结合监测项目及其图例,按工点统一编制。监测点编号宜符合下列规定:1监测点编号组成格式宜由监测项目代号与监测点序列号共同组成;2监测项目代号宜采用大写英文字母的形式表示;3监测点序列号宜采用阿拉伯数字并按一定的顺序或方向进行编号。支护结构监测项目代号和图例宜符合表A.0.1表A.0.1基坑监测项目代号和图例监测项目项目代号图例支护桩(墙)、边坡顶部水平位移ZQS支护桩(墙)、边坡顶部竖向位移ZQC支护桩(墙)体深层水平位移ZQT支护桩(墙)结构应力ZQ1.立柱结构竖向位移1.ZC立柱结构水平位移

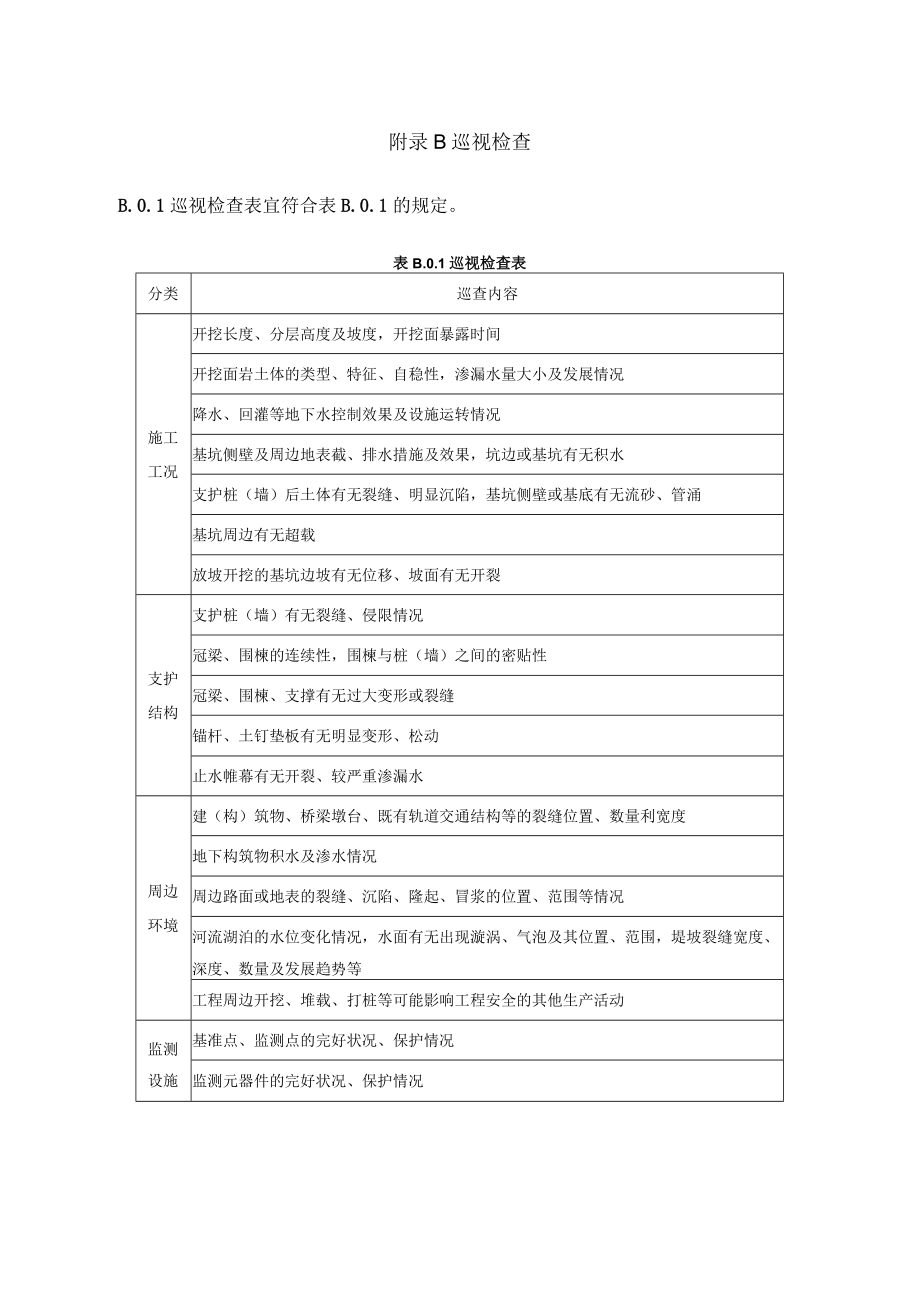

2、1.ZS立柱结构应力1.Z1.支撑轴力ZC1.口顶板应力DB1.锚杆拉力MG1.土钉拉力TD1.竖井井壁支护结构净空收敛SJJ1附录B巡视检查B.0.1巡视检查表宜符合表B.0.1的规定。表B.0.1巡视检查表分类巡查内容施工工况开挖长度、分层高度及坡度,开挖面暴露时间开挖面岩土体的类型、特征、自稳性,渗漏水量大小及发展情况降水、回灌等地下水控制效果及设施运转情况基坑侧壁及周边地表截、排水措施及效果,坑边或基坑有无积水支护桩(墙)后土体有无裂缝、明显沉陷,基坑侧壁或基底有无流砂、管涌基坑周边有无超载放坡开挖的基坑边坡有无位移、坡面有无开裂支护结构支护桩(墙)有无裂缝、侵限情况冠梁、围楝的连续性

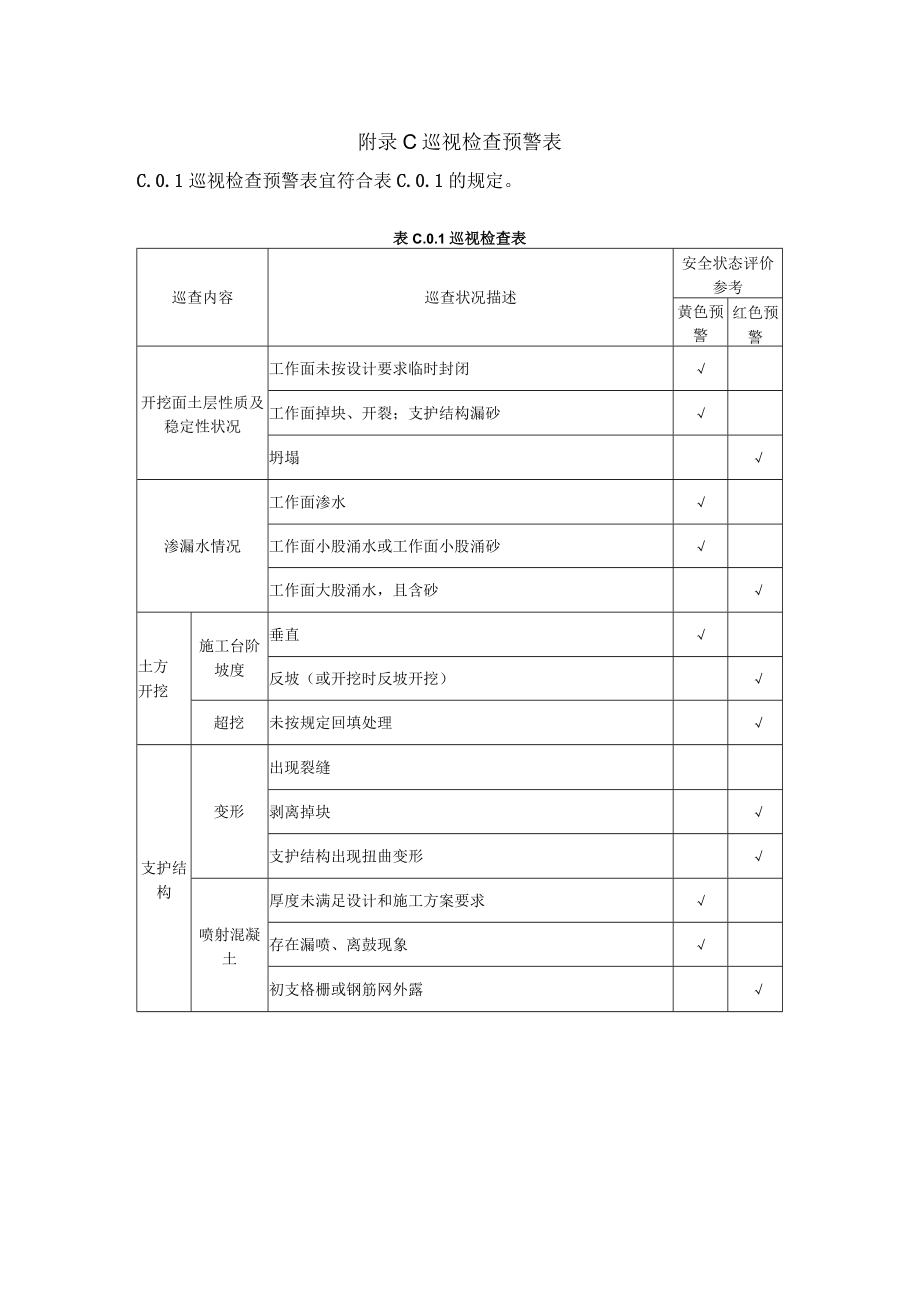

3、,围楝与桩(墙)之间的密贴性冠梁、围楝、支撑有无过大变形或裂缝锚杆、土钉垫板有无明显变形、松动止水帷幕有无开裂、较严重渗漏水周边环境建(构)筑物、桥梁墩台、既有轨道交通结构等的裂缝位置、数量利宽度地下构筑物积水及渗水情况周边路面或地表的裂缝、沉陷、隆起、冒浆的位置、范围等情况河流湖泊的水位变化情况,水面有无出现漩涡、气泡及其位置、范围,堤坡裂缝宽度、深度、数量及发展趋势等工程周边开挖、堆载、打桩等可能影响工程安全的其他生产活动监测设施基准点、监测点的完好状况、保护情况监测元器件的完好状况、保护情况附录C巡视检查预警表C.0.1巡视检查预警表宜符合表C.0.1的规定。表C.0.1巡视检查表巡查内

4、容巡查状况描述安全状态评价参考黄色预警红色预警开挖面土层性质及稳定性状况工作面未按设计要求临时封闭工作面掉块、开裂;支护结构漏砂坍塌渗漏水情况工作面渗水工作面小股涌水或工作面小股涌砂工作面大股涌水,且含砂土方开挖施工台阶坡度垂直反坡(或开挖时反坡开挖)超挖未按规定回填处理支护结构变形出现裂缝剥离掉块支护结构出现扭曲变形喷射混凝土厚度未满足设计和施工方案要求存在漏喷、离鼓现象初支格栅或钢筋网外露巡查内容巡查状况描述安全评份;状态参考黄色预警红色预警建(构)筑物建构筑物开裂、剥落建构筑物非承重墙体出现开裂、剥落,正常使用建构筑物非承重墙体出现开裂、剥落,影响正常使用建构筑物承重墙体、柱或梁出现开裂

5、、剥落地下室渗水墙面或顶板渗水、滴水墙面或顶板涌水道路、地表、地面主要影响区局部地面开裂,裂缝宽度在5mm内,无发展次要影响区局部地面开裂,裂缝宽度在5IOmm,无发展主、次要地面开裂,且裂缝宽度、深度或数量有发展地表土体塌方地面沉陷或隆起,不影响交通地面明显沉陷或隆起,影响交通地下管线管体地下管线持续漏水(气),暂无扩大趋势地下管线持续漏水(气),且有扩大趋势地下通讯电缆被切断地下输变电管线破坏地下燃气管线破坏管井主、次要影响范围内管井等附属设施出现开裂或进水邻近施工扰动工程周边地质,支护结构受力变化较大,对支护体系产生不利影响严重扰动工程周边地质,支护结构受力变化大,对支护体系产生不利影响
