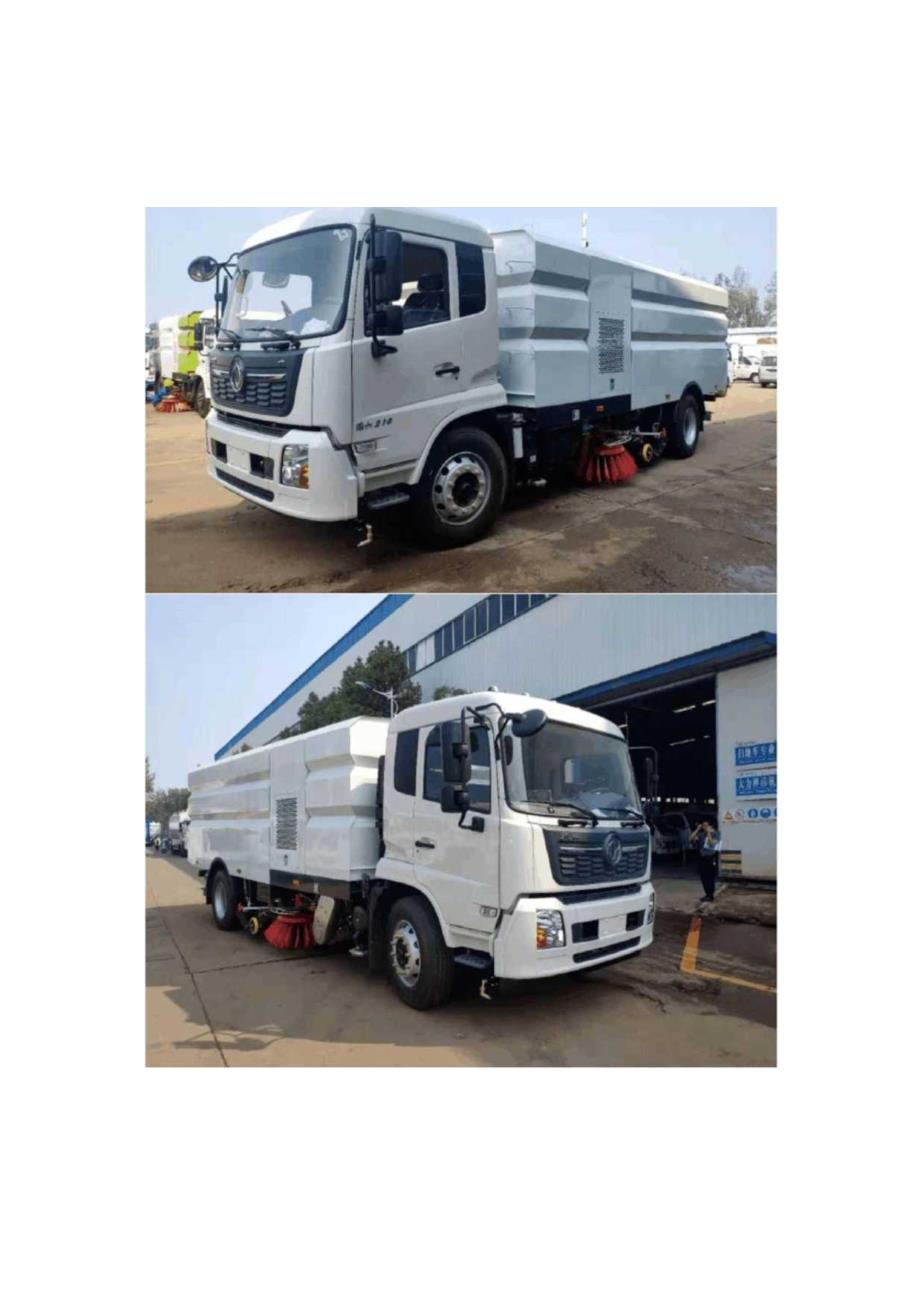

1、东风天锦洗扫车概述5000轴距洗扫车采用东风天锦DFH1180EX8型国六二类汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成.副发动机驱动风机和高压水泵,副发动采用东风康明斯六缸170马力柴油发动机风机用8.0高压离心风机，效率高、风量大，最高风量达23500h.高压水泵采用国际知名CPX036型柱塞泵，流量适宜,压力高，允许最高压力达IOMPa.清水箱充分利用了车载空间,容积大,容积达911b垃圾箱采用单层304不锈钢结构,倾翻卸料,带高压自洁装置.自洁装置可在垃圾箱卸料时帮助卸
2、料,清洗垃圾箱内部.左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用本钱.左右立扫分开限制,可实现左扫、右扫和全扫等不同作业模式.宽吸嘴的吸口宽度到达2418mm,保证作业总宽度大于3.5mm.4个高度可调的吸嘴轮,能多方面调整和保证吸嘴与路面间的合理间隙.吸嘴内置高压喷水杆,尽可能多的将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能最大限度减少高压水气流冲起污物产生的二次污染.左右喷水杆安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水杆的离地高度固定不变,到达最正确清洗效果.开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作.底盘变速箱
3、侧取力器驱动低压水泵,实现洒水车的低压冲洗功能，一键式作业起动和停机操作.CLW5180TXSD6型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能.有“全洗扫、“左洗扫、“右洗扫、“全扫、”左扫、”右扫等多种作业模式可选择.选择“全洗扫模式清洗广场和路面，清洗效率高效果好,洗净率达90%以上.选择“左洗扫或“右洗扫模式清洗路面和路缘、洗刷路缘石立面.需要进行路面清扫或路面保洁作业时,可选择扫路模式.需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业.可以像洒水车一样对路面进行低压冲洗作业.CLW5180TXSD6型洗扫车适用于城市道路、高速公路、广场、机
4、场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业.东风天锦洗扫车参数工程主要性能参数车型东风天锦整车型号CLW5180TXSD6洗扫车底盘型号、类别、生产企业DFH1180EX8二类东风汽车股份排放标准GB3847-2005,GB17691-2021国Vl发动机主机底盘发动机型号及生产企业B6.2NS6B210康明斯发动机功率(kw)154马力(PS)210排量(ml)6200副机清扫发动机型号及生产企业B170康明斯170马力增压副发动机功率(kw)125马力(PS)170排量(ml)5900燃油种类0号轻柴油(与底盘共用柴油箱)车辆根本参数外形尺寸(长
5、X宽X高)mm8550*2480*3130轴距(mm)5000轮胎27580R22.518PR轮胎数量7(含1备胎)轮距前轮(mm)1876后轮(mm)1820额定乘员3人前悬/后悬(mm)1430/2220接近角17离去角25离地高度(mm)320额定载质量(kg)5345整备质量(kg)12460最大总质量(kg)18000专用性能参数垃圾箱容积(m3)7(不锈钢材质)清水箱容积(m3)9(不锈钢材质)清扫宽度(mm)2800-3200清扫作业速度(km/h)3-15保洁作业速度(km/h)15-20最大清扫水平(r112h)48000抽吸水平密度(g/cm3)2.0质量(kg)1.5抽吸
6、粒度(mm)100垃圾厢倾卸角45清扫效率96%作业噪声(db)88符合GB7258规定行驶性能参数驱动型式4x2后轴驱动悬架型式钢板弹簧钢板弹簧片数(前/后)8/10+7制动型式双回路气压制动、鼓式制动距离(满载30kmh)30%离合器系统单片干式膜片弹簧离合器,液压操纵变速器系统机械式5档变速器,带同步器,手动发动机耗油量行驶(L100km)作业(Uh)作业化10000m2)14860电器系统系统组成由底盘车电路和副发动机电气局部及专用工作装置操作限制电路组成.底盘车系统电压（V）24工作装置系统电压（V）12电控箱面板组成副机转速表、副机水温表、机油温度报警装置各种操作限制开关限制开关上
7、海施耐德中法合资可编程序逻辑限制器日本欧姆龙断路器德国海格蓄电池型号12V-70A.H(2只并联)风机系统型式专用高压离心风机品牌洛阳北坡风机额定工作转速r/min2700传动型式副发动机、离合器、带齿耐高温人带传动（4根风机皮带浙江三力士自动离合器离心式,进口材质,质保两年,使用寿命可达2万工作小时风量(r3h)5000-7800清扫系型式在底盘前后轴之间,车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调.统主要元件组成扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等扫刷撑开直径mm800-900扫盘马达转速r/min140扫盘数量2单个扫盘配刷数量2
8、2扫盘倾角调整前扫盘前倾5。15。外倾5。10。后扫盘前倾5。10。内倾5。10。吸嘴装置型式吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成,吸嘴体可随动,吸嘴升降用油缸限制双吸口宽吸嘴,内置带高压喷嘴的长排喷杆（喷嘴数量8）,吸嘴体与路面随动.液压驱动电气自动限制吸嘴升降,弹簧浮动悬挂.吸管直径mm200吸管品牌德国NORRES行走轮轴承瑞典SKF（斯凯弗）行走轮耐磨外圈瑞典Stellana工作状态吸嘴边刚性部份离地间g（mm）58吸嘴吸管风速（ms）50-65吸嘴负压（mmH2）380其它配置报警系统倒车语音报警系统副操作系统尾部带电控操作系统,限制大厢升降及后i门开关,防止用户在驾驶室内操作因观察不到前方情况发生平安事故.手动泵应急举升系统如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降,可使用手动泵应急举升系统操作.
