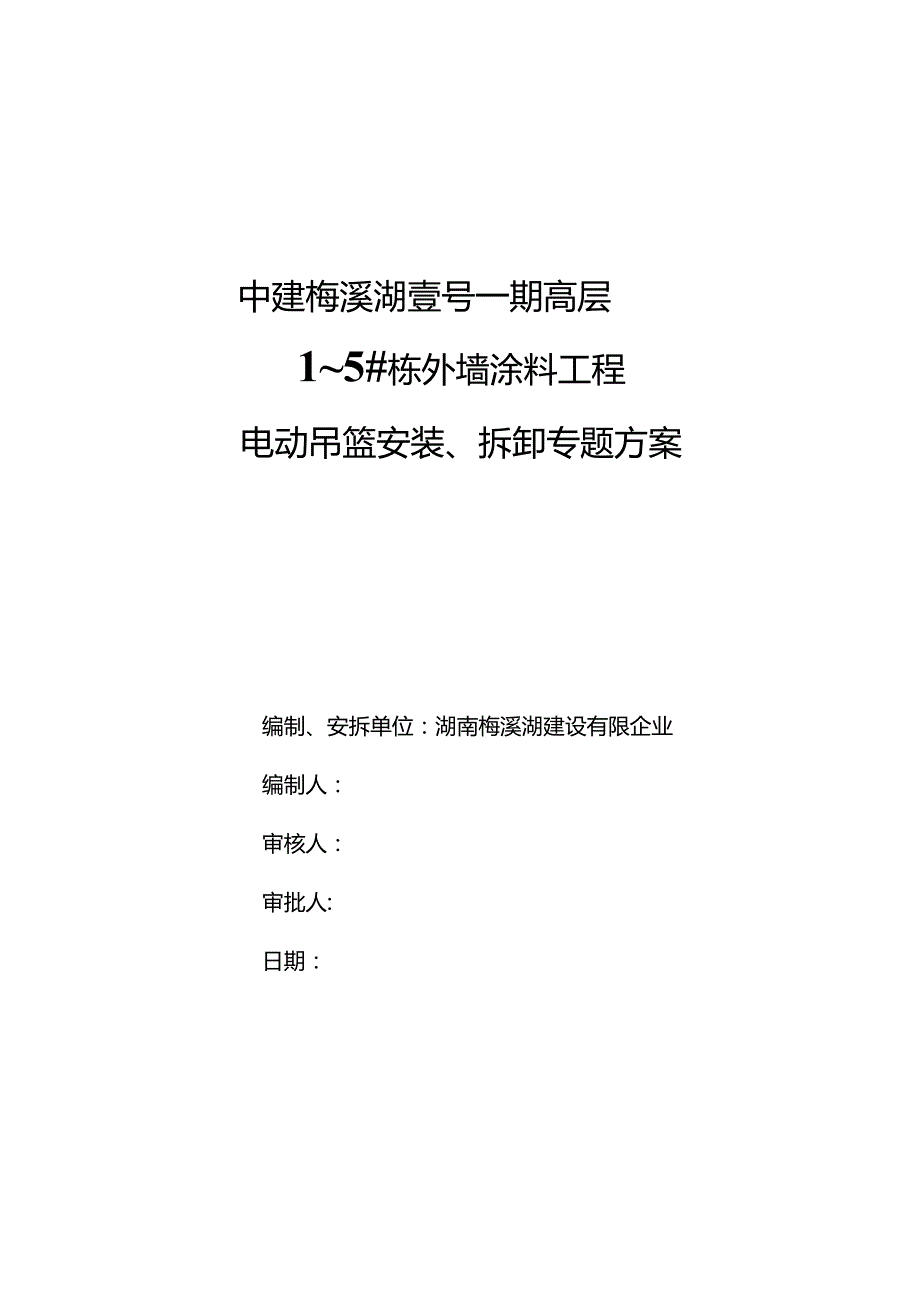

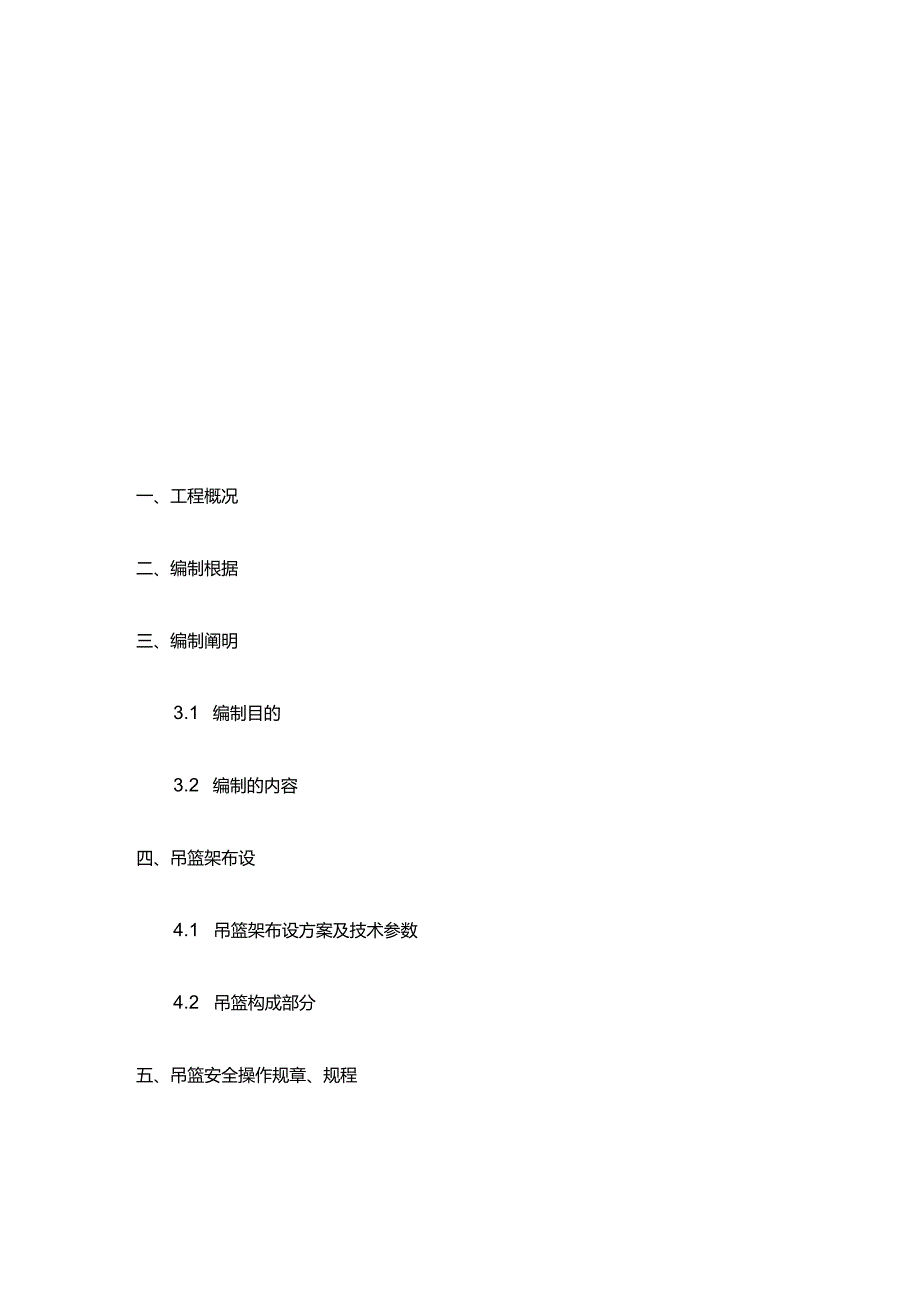

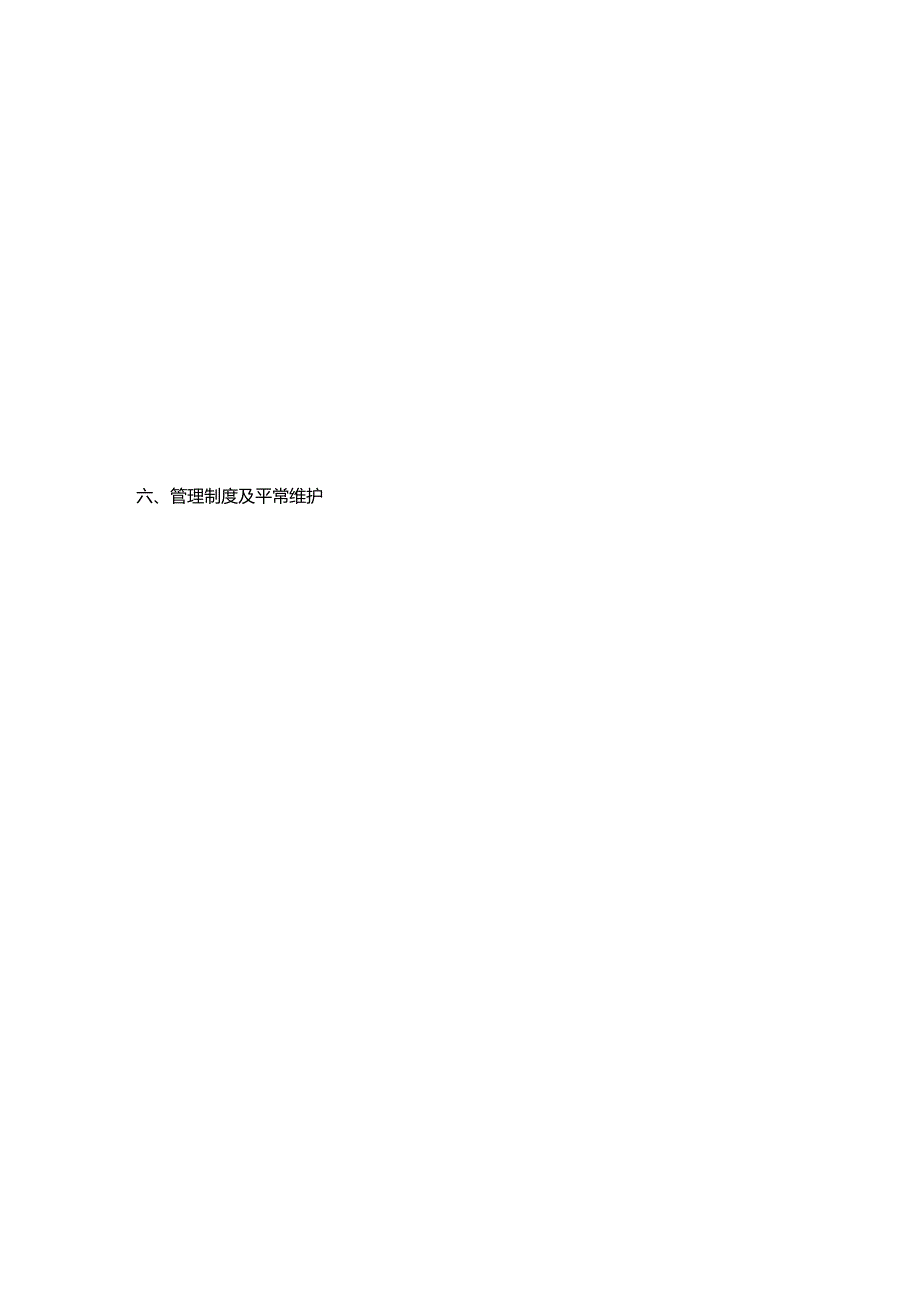

1、中建梅溪湖壹号一期高层15#栋外墙涂料工程电动吊篮安装、拆卸专题方案编制、安拆单位：湖南梅溪湖建设有限企业编制人：审核人：审批人:日期：一、工程概况二、编制根据三、编制阐明3.1 编制目的3.2 编制的内容四、吊篮架布设4.1 吊篮架布设方案及技术参数4.2 吊篮构成部分五、吊篮安全操作规章、规程六、管理制度及平常维护6.2 安全技术交底登记表6.3 高处作业吊篮验收记录七、吊篮施工安全管理措施八、吊蓝的安装、移位和拆除方案九、吊篮施工应急救援方案十、临时用电方案电动吊篮安装、拆卸专题施工方案一、工程概况本工程位于湖南省长沙市岳麓区梅溪湖畔,框架构造；地下1层,地上1+25层，高89.2米，为
2、保证安全有效的施工，在外架拆除的状况下，采用小天鹅及雄宇牌高处作业吊篮租赁销售企业的630型电动吊篮进行外墙涂料施工、清洗、修补等工作。本工程吊篮安装的重点及难点在南立面采光井部位，最大高度到达8.6米，该部位采用搭设门式脚手架固定吊篮后臂及后支座，详细的示意图及受力计算见附件。吊篮最大工作高度为86.7米。其屋顶的2.5米范围内，因吊篮无法升至该位置,我方决定用一根加长的木方绑定喷枪再对其进行真石漆喷涂作业。15#栋的户型和构造相似，因此5栋楼房的吊篮布置都相似，仅以1#栋为例作阐明。工程名称：中建梅溪湖壹号一期高层15#栋外墙涂料工程建设地点：湖南省长沙市岳麓区先导区梅溪湖路建设单位：长沙
3、中建梅溪房地产开发有限企业总承包单位：中建五局第三建设有限企业监理单位：湖南环宇建设工程征询监理有限责任企业分包单位：湖南梅溪湖建设有限企业二、编制根据1、中华人民共和国原则：高处作业吊篮(GB19155-2023)建筑施工工具式脚手架安全技术规范(JGJ202-2023)建筑施工高处作业安全技术规范(JGJ80-91)建筑工程施工安全操作规程施工现场临时用电安全技术规范(JGJ46-2023)高空作业吊篮生产厂家阐明书2、长沙市建筑规章3、工程图纸三、编制阐明3.1.1 为提高效率、减少施工成本、缩短工期，愈加经济合理地运用、使用电动吊蓝，保证电动吊篮的施工安全，从而编制合用于本工程的施工方
4、案。3.1.2 为了愈加有效地对电动吊篮脚手架使用、安生的管理,保证工程的进度,从而制定合理的施工方案。3.2编制的内容3.2.1 工程概况3.2.2 编制根据3.2.3 编制阐明3.2.4 吊篮的布设325吊篮安全操作规章、规程3.2.6 平常维护及管理制度3.2.7 吊篮施工措施328吊篮的安装、移位和拆除方案四、吊篮架布设4.1 吊篮架布设方案及技术参数4.1.1 本项目采用吊篮，其重要构成部份是提高机、安全锁、悬挂机构、电控制箱等部件，吊篮框的长度由若干原则节拼装而成ZLD630最长拼装长度不得超过最大原则长度6M。其安全装置配置有急停装置、限速保护、断绳防倾斜保护、上限位保护和手动释
5、放。高峰期将安装10台吊篮，共25个机位。规格与性能产品型号阐明1 1 2630kgii*）一硼ZLD630高处作业吊篮重要技术参数项目名称计量单位数值产品型号ZLD630额定荷载KN6.3平台质量kg410提高机、悬挂机构质量kg390配重质量kg1000钢丝绳直径mm8.3额定升降速度m/min9.6电动机型号YEJ90L-4功率KW1.5*2转速r/min1400平台尺寸长mm2023*3宽760高12604.1.2 吊篮平面布置图见附图14.2 吊篮构成部分4.2.1 高处作业吊篮重要有悬挂构造、悬吊平台、提高机、安全锁、电气控制系统工作钢丝绳、安全钢丝绳等构成。4.2.2 悬挂构造4
6、.2.2.1 悬挂机构是加设于建筑物作业面的顶部支撑处，通过钢丝绳来承受悬吊平台、额载重量等重量的钢构造架。每台吊篮使用两套悬挂机构。悬挂机构施加于建筑物或构筑物支撑处上的作用力应符合建筑构造的承载作用。4.222悬挂机构由前梁、中梁、后梁、前支架、后支架、上支架、配重、钢连接套构成，前、后梁插在中梁内，可伸缩调整，为适应作业环境的规定，可通过调整插杆的高度来调整前后梁的高度，调整高度为1.1-17米。配重块安装在后支架上后，再用钢丝绳将所有配重栓起来，并用卡扣锁紧，防止他人随意搬动配重，而引起安全事故。悬挂机构简图1.前梁2、前支架3、插杆4、中梁5、后绳6、后接连套7、后支架8、配重9、上
7、支柱10、加强钢丝绳11、索具螺旋扣4.2.3 吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不不不小于2,即K=(G*b)/(F*a)2式中：K抗倾覆安全系数G-配重插杆后支架的重量(kg)F-悬吊平台、提高机电气控制系统、钢丝绳、额定载重量、风压值等重量总和(kg)a前-梁伸出部分长度(m)b配-重点到前支点时距离(m)注：安装时可根据建筑物构造调整前梁、后梁所需要时伸出长度，后梁的伸出距离b应调制最大,前梁伸出长度a一般不不小于1.3米,目前梁伸出长度大干1.5米(含1.5米)或钢丝绳B勺长度超过120米时，必须对应减少工作荷载或增长配重，以保证抗倾覆安全系数K值不小于等于2。(注：单边配重为
8、二十块钢筋混凝土浇筑，单块重量为25kg,单边总重量为500kg即每台吊篮的配重总重量为100Okgo)当G=IOoOkgF=IlOOkga=1.3b=4.6mK=（1000*4.6m）/（1100*1.3）24.2.4 提高机提高机具有自动进绳功能,操作者只需将工作绳插入提高机的进绳口。（图-）提高机电机的电磁制动装置可在电力故障或断电中断状况下目动结合，产生制动力矩，能停止并承托悬吊平台。在电力故障或断点状况下，将手动滑降装置的拔杆（置于提高机手柄处）旋（插）入电磁制动器（电机风罩内）拔叉的螺纹孔内，井向上抬起拔杆，打开制动器，可使悬速平台匀速下滑。（图二）（图一）（图二）4.2.5 2.
9、5安全锁安生锁是一种独立的机械装置,当工作绳发生断裂或悬平台倾斜至限定值时,安全锁能自动锁住安全钢丝。ZLD630吊篮原则配置的安全锁为甩臂式防倾斜安全锁。摆臂式防倾斜安全锁重要由绳夹、套板、扭簧、摆臂和滚轮等零件构成，其工作原理是工作时工作钢丝绳靠紧摆臂上的滚轮,使绳夹打开，安全钢丝绳可以顺利的通过，当悬吊平台发生倾斜只限定值或工作钢丝绳断裂式时，工作钢丝绳对安全锁摆臂上的压力减弱或消失,安全锁的蝇夹在扭簧和绳夹与钢丝绳之间摩擦力的先后作用下,迅速合拢并锁住安全钢丝绳,制止悬吊平台继续倾斜或下坠。4.2.6电气控制系统统有电气控制4.2.6.1电气控制系箱、电磁制动电机、上限位开关和手握开关
10、等构成。电源采用三相五线制，由1.5m肝五芯电缆接入Ql防水性电源插头进入电气箱，再由三相漏电断路器接通电源。XLX2、X3为三相电源线，N为工作零线，PE为保护接地。紧急制动、过载保护电路。吊篮每台功率为3KW、合计十台吊篮即总功率3KW*10=30KWo配电箱按照规范设接地保护措施、每台吊篮配置一机、一闸、一保护设在十层三个配电箱采用316mm2+210mm2电缆从总配箱引出布设。(ImmjBV2.5Az335mm22.5=262.5A)P=UI=3802625=99.75KW4.662紧急制动、过载保护电路电源接头电源通过总接触器KMI在分别由接触器KM2、KM3、KM4、KM5通过热继
11、电器FRIFR2EY及接插件Q4Q5送到电机。假如工作中出现异常状况,按F电箱面板上的“急停按钮.总接触器KMI失电，点机断电,提高机停止工作，实现紧急制动，保证安全。热继电器在因制动刹车片过紧等原因导致电机过载过热时,能自动保护断电1.1.1.1 制动器电路电机制动器设在电机风罩内，制动器电源QSl开关控制220V交流电源至半波整流模块为99V直流电源，并通过接触器实现迅速制动控制4.2.6.4 控制电路电路有控制变压器T转换成24V低压电控制，操作安全、以便。工作时可在电气箱上操作，也可通过手握开关进行操作。电机可同步运行，也可以单独运行,只需转动机器箱面板上的转换开关即可实现操作转换。但
12、转换开关转至一侧时,即可实现单机运行。4.2.6.5 上线位报警器电路在悬吊平台工作区域的上限位置设置上线位块,上限位行程开关触及上限位块后，电机停止运行，报警响铃。此时悬吊平台只能往下运行。4.2.6.6 备用电源为了以便施工，在电器箱内侧特为顾客设置了备用电源接线端子（U和N）,低于500w的照明、电动工具的电源可直接接在端子上。4.2.7钢丝绳由于工作钢丝绳、安全钢丝绳和加强钢丝绳构成，完毕悬吊平台时运行、悬挂既安全防备。ZLD630型号吊篮采用的钢丝绳的构造均为6*19W+IWS,直径8.3mm,公称强度为2160mpa,撕破不不不小于69KNo工作钢丝绳、安全钢丝绳的有效工作长度不小
13、于12Om时，必须对应减少悬吊平台上额定载重量或增长悬挂机构的配重数量,以保证悬挂机构的抗倾覆力矩=2。详细换算值：有效长度每增长10米，钢丝绳自重增长12kg,即工作平台上的额定荷载应减少12kg钢丝蝇的末端的固定法按GB5144-1994的规定执行。U形螺栓扣在钢丝绳的尾端上，夹坐扣在钢丝绳的工作端上，不可颠倒。钢丝绳夹不得在钢丝绳上交替布置,数量不少于四只，间隔距离A约60mm,并按次序从套耳开始逐一紧固。4.2.7.1 严禁使用以任何方式连接加长钢丝绳。钢丝绳的维护与检查钢丝绳应妥善保管与维护,以防污染和侵蚀,并且常常检查钢丝绳有无变形、断裂、破损。钢丝绳的报废按GB5972-86的规
14、定执行。钢丝夹的对的布置措施五、吊篮安全操作规章、规程5.1 高处作业吊篮应由经技术培训合格的人进行安全交底并按照规范程序安全操作、维护、保养，并持证上岗；这些人员必须年满I8周岁，并且无不适应高处作业的疾病和生理缺陷（如高血压、心脏病、恐高症等）,5.2 进入吊篮的人员必须带安全帽系好帽带,系好安全带,穿防滑鞋，将安全带扣在可靠固定在建筑物上的安全大绳上的安全锁上，并检查吊篮平台倾斜角度、载重醒目的注与否按规定在指定位置。施工中严禁打闹，必须精力集中，酒后、过度疲劳、情绪异常者不得上岗。5.3 操作人员上岗前，必须认真掌握本操作规程的内容，上岗前通过技术培训和安全教育。5.4 操作人员每天工
15、作前，必须对吊篮进行检查，检查合格后方可投入使用，吊篮严禁带病操作，使用中严格执行安全操作规程，杜绝违章作业，使用后由吊篮维修人员做好维护保养工作。5.5 吊篮严禁超载（吊篮的载重包括人员的重量在内），且荷载在平台全长应基本均匀，并有专人监管。ZLD630额定荷载为630公斤。现场使用限载600公斤。当施工高度较高及前梁伸出长度超过规定的范围时，平台的载重量必须减少，风力较大时，还必须考虑风压的影响（相称于增长平台附载重量详细规定是必须保证悬挂机构的配重稳定力矩要不小于两倍的吊篮升降部分自重、钢丝绳自重、重锤、额定荷载及风载新引起的倾覆力矩。5.6 在正常工作中，严禁触动滑降装置及安全锁刹车。工作平台两侧斜超过150mm时应及利调平，否则将严重影响安全锁的使用。操作人员在使用前须检查安全锁与否正常，及时维修。5.7 操作人员在工作平台内使用电器设备时，严禁接在吊篮电器箱内。必须用独
