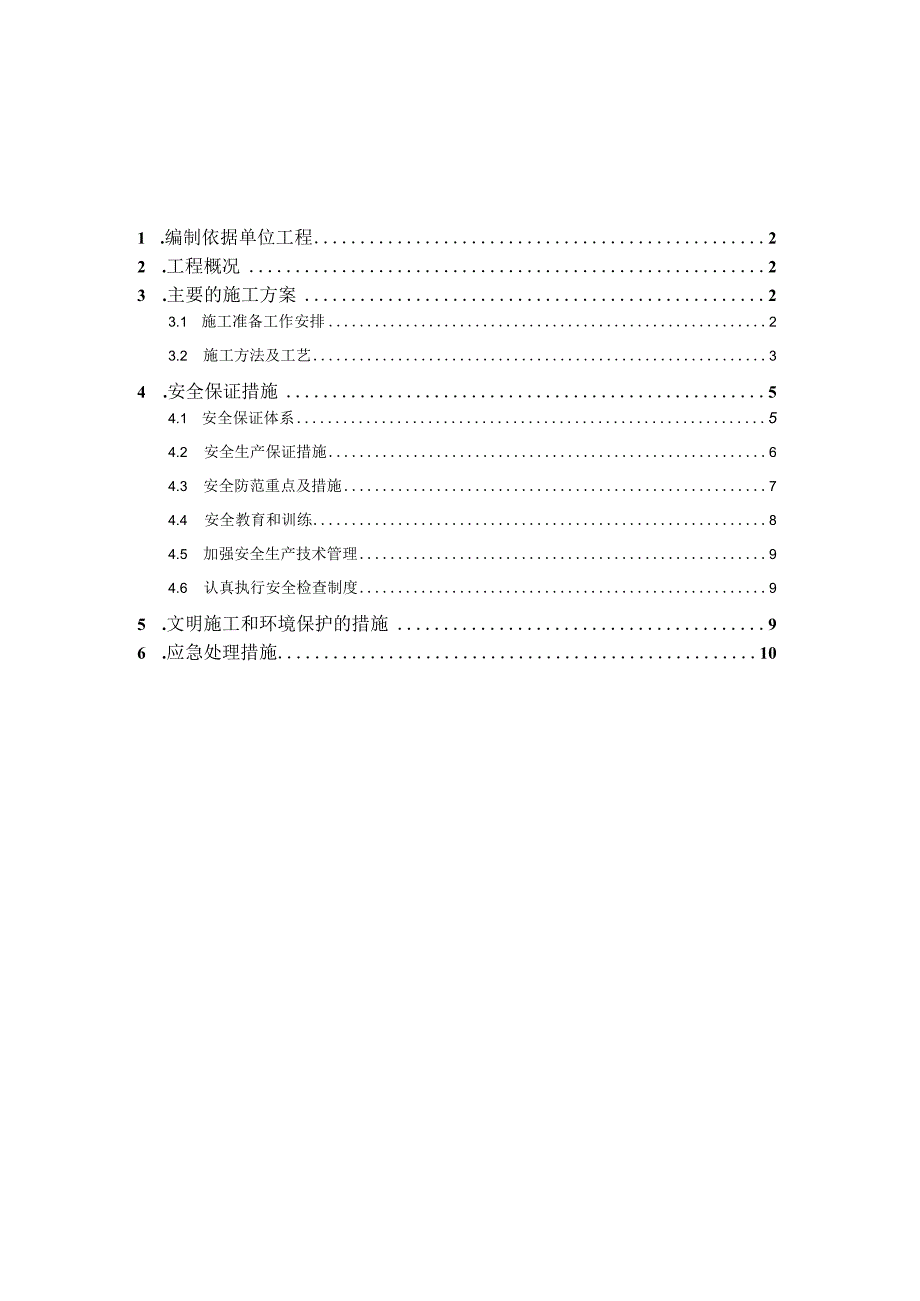

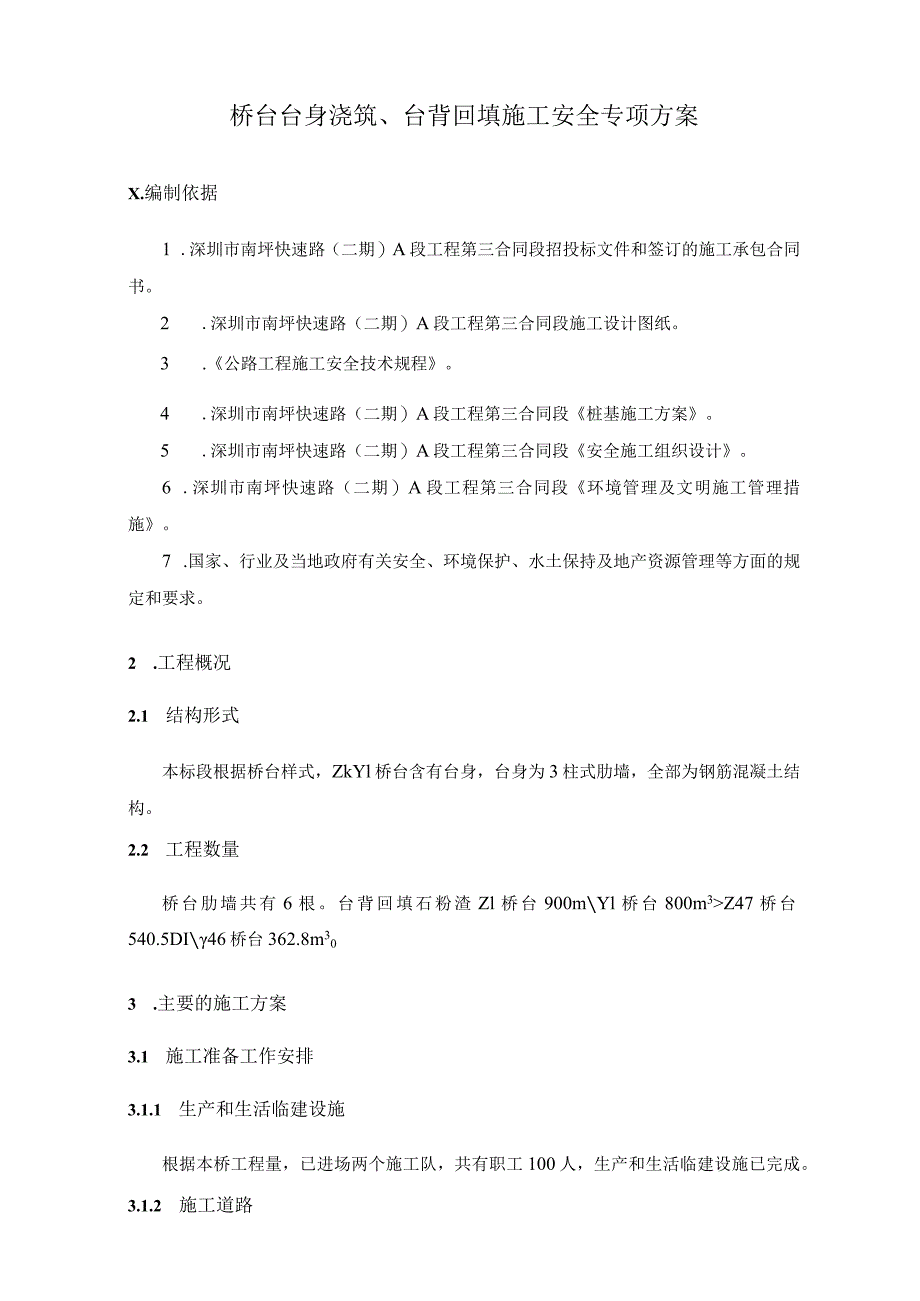

1、1 .编制依据单位工程22 .工程概况23 .主要的施工方案23.1 施工准备工作安排23.2 施工方法及工艺34 .安全保证措施54.1 安全保证体系54.2 安全生产保证措施64.3 安全防范重点及措施74.4 安全教育和训练84.5 加强安全生产技术管理94.6 认真执行安全检查制度95 .文明施工和环境保护的措施96 .应急处理措施10桥台台身浇筑、台背回填施工安全专项方案X.编制依据1 .深圳市南坪快速路（二期）A段工程第三合同段招投标文件和签订的施工承包合同书。2 .深圳市南坪快速路（二期）A段工程第三合同段施工设计图纸。3 .公路工程施工安全技术规程。4 .深圳市南坪快速路（二期
2、）A段工程第三合同段桩基施工方案。5 .深圳市南坪快速路（二期）A段工程第三合同段安全施工组织设计。6 .深圳市南坪快速路（二期）A段工程第三合同段环境管理及文明施工管理措施。7 .国家、行业及当地政府有关安全、环境保护、水土保持及地产资源管理等方面的规定和要求。2 .工程概况2.1 结构形式本标段根据桥台样式，ZkYl桥台含有台身，台身为3柱式肋墙，全部为钢筋混凝土结构。2.2 工程数量桥台肋墙共有6根。台背回填石粉渣Zl桥台900mYl桥台800m3Z47桥台540.5DI46桥台362.8m303 .主要的施工方案3.1 施工准备工作安排3.1.1 生产和生活临建设施根据本桥工程量，已进

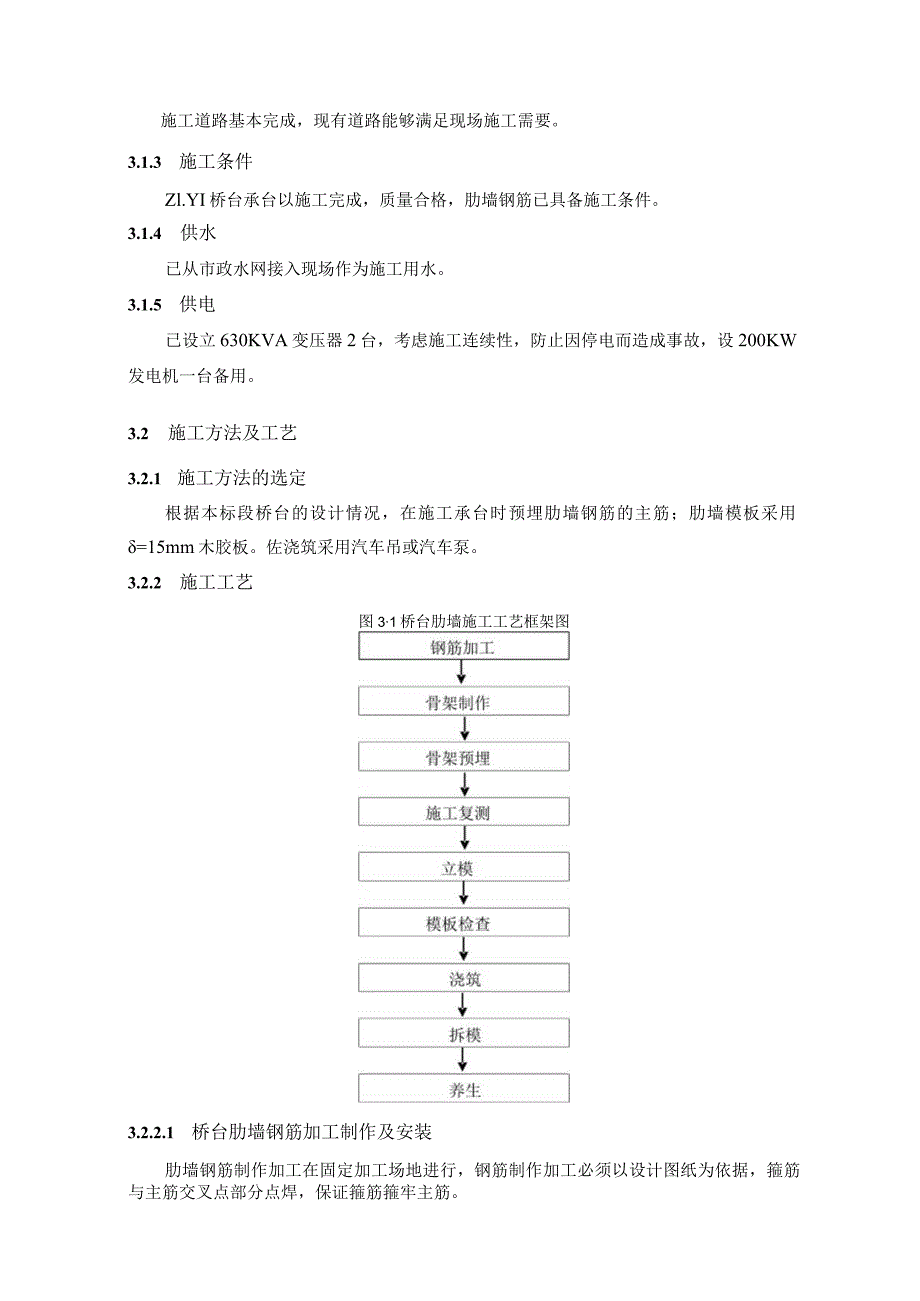

3、场两个施工队，共有职工100人，生产和生活临建设施已完成。3.1.2 施工道路施工道路基本完成，现有道路能够满足现场施工需要。3.1.3 施工条件Zl.YI桥台承台以施工完成，质量合格，肋墙钢筋已具备施工条件。3.1.4 供水已从市政水网接入现场作为施工用水。3.1.5 供电已设立630KVA变压器2台，考虑施工连续性，防止因停电而造成事故，设200KW发电机一台备用。3.2 施工方法及工艺3.2.1 施工方法的选定根据本标段桥台的设计情况，在施工承台时预埋肋墙钢筋的主筋；肋墙模板采用=15mm木胶板。佐浇筑采用汽车吊或汽车泵。3.2.2 施工工艺图31桥台肋墙施工工艺框架图3.2.2.1 桥
4、台肋墙钢筋加工制作及安装肋墙钢筋制作加工在固定加工场地进行，钢筋制作加工必须以设计图纸为依据，箍筋与主筋交叉点部分点焊，保证箍筋箍牢主筋。肋墙钢筋在加工场地制作后，采用人工或自制小车运到指定桥台处,现场单根绑扎安装，并固定。在浇筑承台碎时,用钢丝绳将肋墙钢筋固定,保证钢筋在浇筑承台佐时铅垂、不移位。3.2.2.2 模板施工桥台肋墙模板采用6=15mm木胶板。外部用IOXlOcm方木作纵肋，48钢管进行横向加固。模板内部设中14,16拉杆，拉杆锁紧横向钢管，其布置见下图。为防止模板内收，用钢筋及方木内撑。模板支立过程中，用全站仪控制桥台模板轴线，在模板轴线位置植入16钢筋进行定位,单根长20cm
5、,间距0.6m,埋深10cm。用全站仪控制桥台模板轴线,在模板轴线位置植入12钢筋进行定位，间距2.0m,单根长20cm,埋深IoCm。模板底角位置布置方木，方木上加钢管斜撑肋墙模板，钢管间距Lonb以防止其倾斜。模板支立完毕后，模板底部用砂浆封堵，防止浇筑混凝土过程中漏浆。外部支撑用钢管加方木支撑在基坑边上。测量班测出模板高程，交给施工队技术人员，技术人员根据模板顶面和桥台顶面高程计算出下返高度，作出标记，以备位浇筑时用。图3-2模板示意图3.2.2.3 硅浇注为保证肋墙整体性，混凝土分层浇注，3面肋墙轮流浇筑。肋墙采用商品混凝土,自制吊斗（最大容积0.9m3）吊到脚手架工作平台上,倒入串筒
6、内。当入模高度小于2m时,可不设置串筒直接倒入模内。碎采用插入式振捣器分层振捣，每次混凝土浇筑厚度不超过40cm,浇筑速度不高于4mh,每个振点振捣时间为2030s,振点间距30cm左右。每层振捣时应插入下层混凝土5cm10cm;振捣时“快插慢拔二对每一层碎,应振到碎停止下沉,不再冒气泡,表面呈现平坦、泛浆为止。3.2.2.4 拆模及养护位强度达2.5MPa即可拆模，拆模时注意防止模板碰损肋墙碎，专人负责指挥。拆模后的肋墙罩上塑料薄膜养护，养护时间不少于7天。3.2.2.5 桥台台背回填桥台台后回填范围内采用石粉渣，并且分层碾压，回填厚度为0.2m,采用小型机械碾压，密实度要求达到96%,与路
7、堤搭接处宜挖成台阶形。台背回填应在肋墙两侧对称、平衡填筑。回填范围桥台台背及肋墙间。图3-3台背回填范围示意图4 .安全保证措施4.1 安全保证体系安全保证体系见图41安全保证体系框图。图4-1安全保证体系框图安全教育安虹作体系安全控制安全责任制系列安全教育广播及黑板报业务科室三工教育 4.2 安全生产保证措施4.2.1 建立安全保证体系为了保证工程施工安全，建立起以项目经理为首的安全保证体系，由安全主任副组长，工地设专职安全员，各施工队具体负责，以加强施工作业现场控制为重点，以定期检查为主干，专项与群体检查相结合。深入开展创建安全标准工地活动，确保本合同工程安全、优质、高效建成。422落实安
8、全责任制，制定安全管理的各项规章制度建立健全各项安全生产的规章和管理制度，体现“全员管理、安全第一”的基本思想，明确安全生产责任，做到职责分明，各负其责。需制定的规章制度有:各级人员安全生产责任制度、安全生产教育培训计划、安全检查制度、安全交底制度、事故的分析处理制度等。4.2.3 安全生产保证措施423.1参加施工的所有人员，必须接受安全技术教育，熟知和遵照本工种的各项安全技术操作规程，并应定期进行安全技术考核，合格者方准上岗操作。特殊工种的人员，如电工、修理工、焊工、车辆驾驶员等，必须持证上岗。4.232 施工现场临时用电应定期进行检查。防雷保护、接地保护、变压器及绝缘强度，防漏电装置，在
9、用电区布设醒目的“当心触电”等标志。4.233 用于施工现场的安全帽必须符合质量标准，进入现场的人员必须佩戴安全帽，并要严格按照规定佩戴。非工作人员禁止进入施工现场内，并在施工现场设置醒目的警示牌。4.234 吊装钢筋骨架作业前，必须对钢丝绳、吊钩等进行安全检查，符合安全标准方可使用。起吊员和现场指挥员参加施工前必须经过培训，持证上岗，施工时应穿色彩鲜明的工作服。4.235 .5为确保吊运现场安全，吊运施工场地设有明显的警告标志禁止非工作人员入内，专设的安全员施工时必须在施工现场负责。4.3安全防范重点及措施4.3.1高空作业431.1 在2米以上高度作业时，应安装防护设施，尽可能采用护栏形式
10、，如果条件不允许，可使用安全带、安全绳，或者安全防护网。护栏采用上下两排形式，上面一排至少91厘米高，中间留下一不超过41厘米的间隙，下部设有一块挡板,以防物体坠落。431.2 高空安全带应为全方位类型，包括有手臂和腿部吊带，其线形构造应能减缓冲击力。全方位式的安全带的坠落高度为2米。至于其它类型的，应不超过0.6米Q当高空作业时，必须固定住安全带。431.3 3用于施工现场的安全帽必须符合质量标准，进入现场的每一个人都应佩戴安全帽，并要严格按照规定佩戴。431.4 .4脚手架应保证搭设基础的牢固和足够宽的安全平台供人行走（至少60厘米宽），与固定结构连接要可靠，并配有护栏和行步挡板，以保证上
11、下平台的安全。431.5 梯子在一般情况下不作为工作平台使用，若作为工作平台，不可长时间使用。梯子就位时应为1：4的角度，其顶部和底部应固定。如果不太可能，使用时必须有人站在边上用脚抵住。梯子应有可靠的结构，状况良好，并且使用前进行检查。431.6 高空工作平台应在平台四周设置护栏,保证连结牢固可靠，移动平面平坦,并有制动设备。防护网应有挡住人员坠落的强度。431.7 高空工作区内工具和材料应堆放整齐，地表应保持清洁，避免油污流出，以防滑倒。在高空区域内的交通线路应标记清楚，如果该区域已不能安全使用，应作出标记，并装上护栏防止闲人进入。431.8 在高风速和恶劣天气的情况下，应尽可能避免高空作
12、业。在有风的情况下搬运构件时应特别注意。431.9 .9从事高空作业的人员应具有强健体格，凡患有高血压、心脏病、癫痫病者以及其他不适应高空作业的人员，不得从事高空作业。431.10 10高空作业的下方要有明显的警告标志，避免在其下有低空作业。如果工作不得不在此危险区域内进行，只允许重要工作及主要人员进入。4.3.2吊装作业1.1 .2.1吊装作业前都制定详尽的方案，确定工作步骤和安全措施。1.2 吊机安装完成后要经过验收，吊钩设有保险装置，扒杆使用前要经试吊，钢丝绳磨耗、断丝不得超标，地锚埋设必须符合设计要求，吊点位置必须精确。1.3 起吊员和现场指挥员必须经过培训，持有上岗证。1.4 现场指
13、挥员和起吊员应穿色彩鲜明的工作服，并保持警觉，随时准备应付紧急情况。1.5 .5为确保吊运现场安全，施工场地设有明显的警告标志禁止非工作人员入内。4. 3.3支架施工安全措施4.1 .1墩身施工支架不是主要的承力构件，但其稳定性尤其重要，施工中加强支架剪刀撑的布置。4.332 施工中保证支架的安装精度，严格控制结点部位的安装质量和可靠性。433.3暴雨、台风来临时，施工要加强对支架的支撑，增强其稳定性。4.334拆除支架时，专职安全员到现场统一指挥,保证拆除支架时支架的稳定性。1.4 安全教育和训练1.4.1 对新进场的工人进行安全生产的教育和培训，经考核合格后，方准许其进入操作岗位。1.4.
14、2 对起重、焊接和车辆驾驶等特殊工种的工人，进行专门的安全操作训练。1.4.3 在采用新工艺、新方法、新设备或调换工作岗位时，对工人进行新操作方法和新岗位的安全教育。1.4.4 设立每周一次的安全活动日，在班前班后会上检查安全生产的活动情况,并对职工进行经常性的安全教育和安全宣传活动。1.5 加强安全生产技术管理451项目开工前，编制实施性安全技术管理办法。1.5.1 严格执行逐级安全技术交底制度，并履行签字手续备案待查。各级专职安全员对安全措施的执行情况进行督察，并作好纪录。1.5.2 施工用电按要求进行设计、检测。所有电力设备设专人检查维护，并设示警标志，操作电气设备。1.6 认真执行安全
15、检查制度1.6.1 项目经理部要保证安全检查制度的落实，规定检查时间和参加检查的人员。1.6.2 对检查中发现的安全问题、安全隐患，要立即登记、整改、消除。1.6.3 安全检查与完善和修订安全管理制度结合起来。把安全生产责任制与各级管理者的经济利益挂钩。5 .文明施工和环境保护的措施5.1 对参加施工人员进行环保意识教育，坚决贯彻国家有关环境保护法令及当地政府有关法规、条例。5.2 施工现场做好工完料净。各种工程材料堆放整齐，工程机械摆放有序，施工标语醒目，生活区各种设施齐全，尽量实行封闭式管理，工地便道经常保持湿润,防止粉尘过大影响施工。经常对施工机械设备进行保养，以便减少机械噪音，避免妨碍附近居民生产生活。5.3 用地界外的植被、树木，严禁滥砍滥伐。施工用水及生活废水要合理排放，避免污染河流，避免危及周围居民建筑物，对附近居民的生活用水造成污染，详见环境保护方案。5.4 对环境有污染的设施和材料设置在远离人员居住的较为空旷的地点，各种生活垃圾要妥善处理。5.5 施工期间保持良好的排水状态。材料堆放场地四周开挖水沟，不积水。6 .应急处理措施6.1 发生任何人员伤亡事故时，
