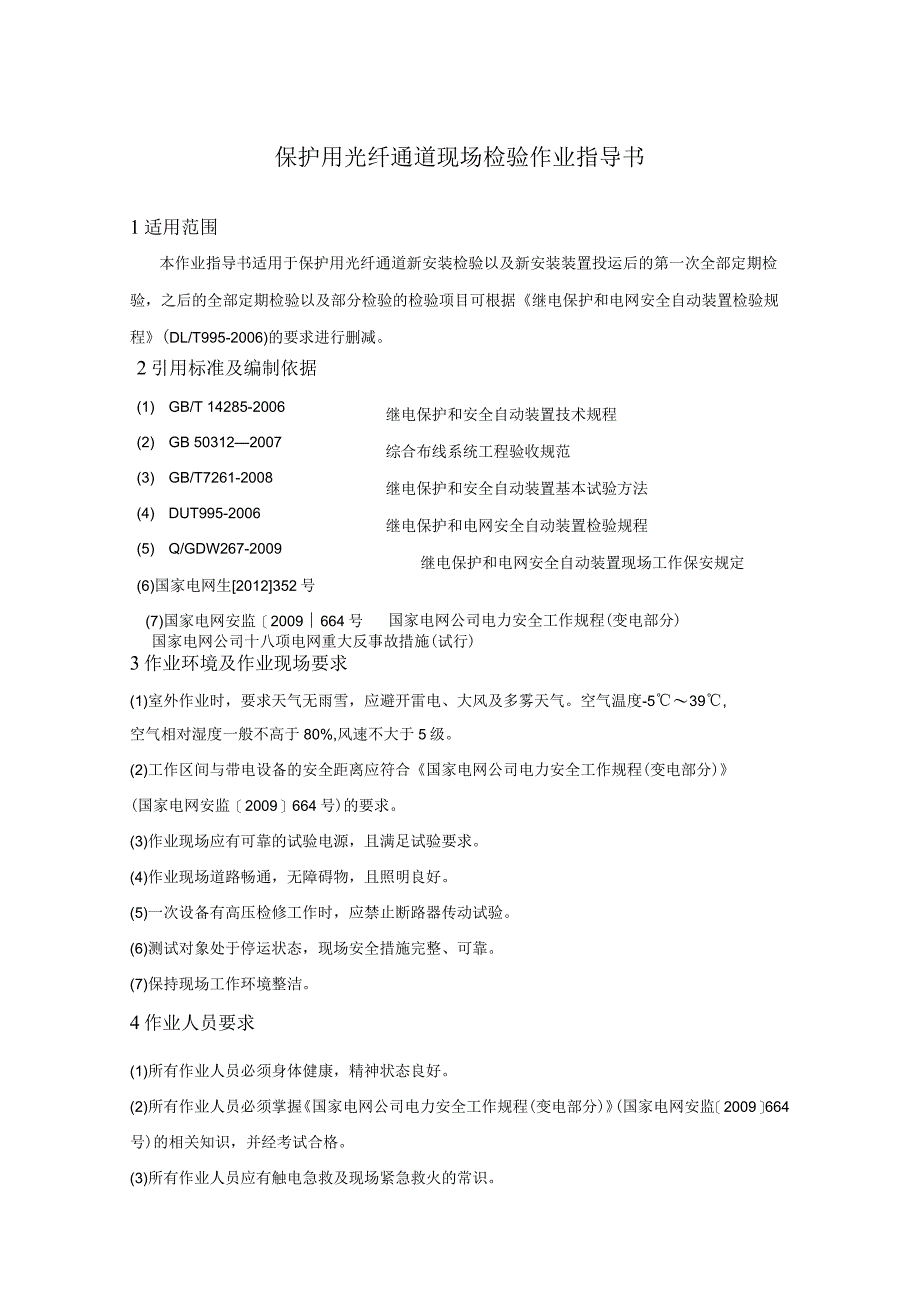

1、2引用标准及编制依据(1) GB/T 14285-2006(2) GB 503122007(3) GB/T7261-2008(4) DUT995-2006(5) Q/GDW267-2009(6)国家电网生2012352号(7)国家电网安监2009664号国家电网公司电力安全工作规程(变电部分)保护用光纤通道现场检验作业指导书1适用范围本作业指导书适用于保护用光纤通道新安装检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验的检验项目可根据继电保护和电网安全自动装置检验规程(DL/T995-2006)的要求进行删减。继电保护和安全自动装置技术规程综合布线系统工程验收规范继
2、电保护和安全自动装置基本试验方法继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施(试行)3作业环境及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。空气温度-539,空气相对湿度一般不高于80%,风速不大于5级。(2)工作区间与带电设备的安全距离应符合国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的要求。(3)作业现场应有可靠的试验电源，且满足试验要求。(4)作业现场道路畅通，无障碍物，且照明良好。(5)一次设备有高压检修工作时，应禁止断路器传动试验。(6)测试对象处于停运状态，

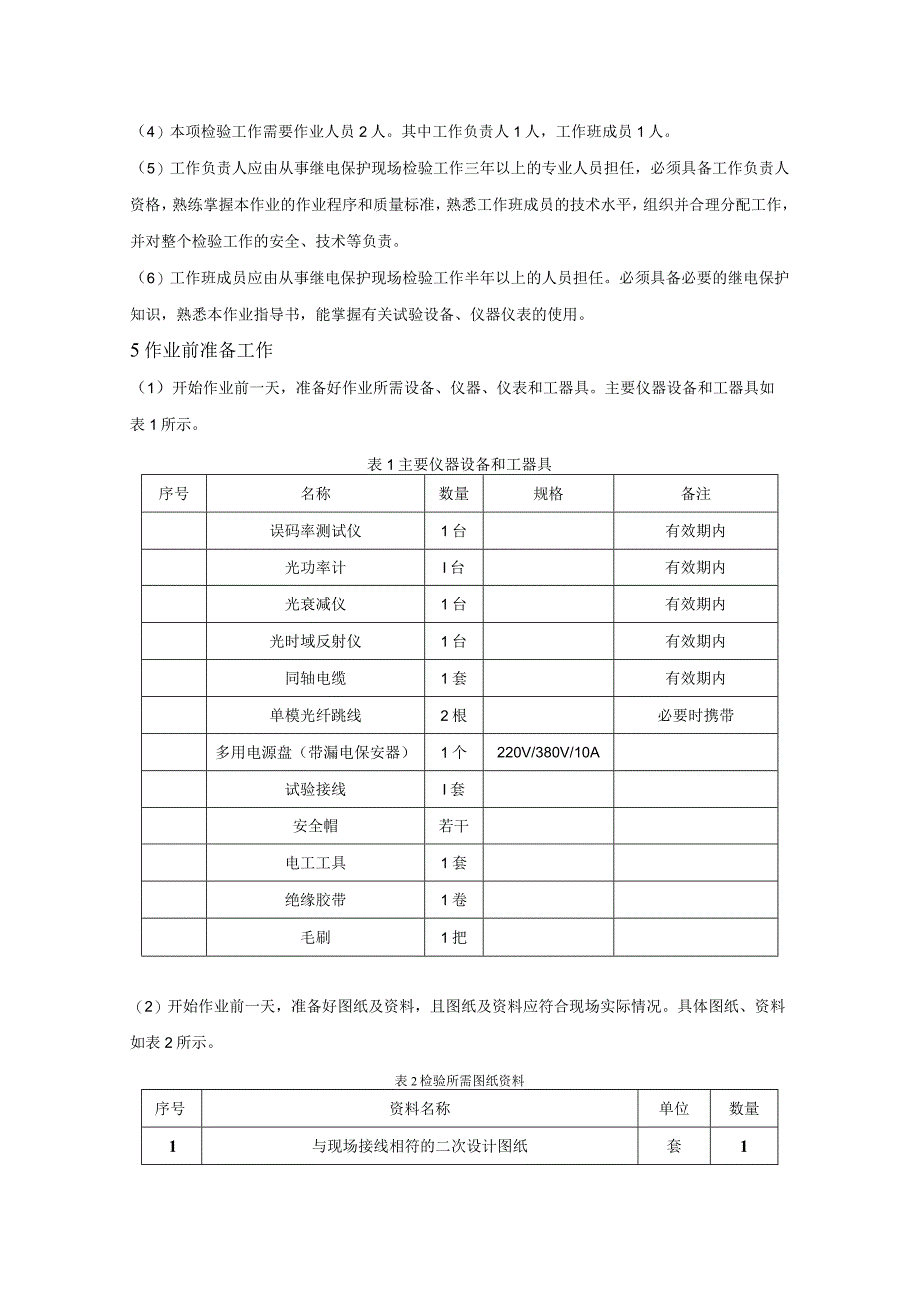

3、现场安全措施完整、可靠。(7)保持现场工作环境整洁。4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。(2)所有作业人员必须掌握国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的相关知识，并经考试合格。(3)所有作业人员应有触电急救及现场紧急救火的常识。（4）本项检验工作需要作业人员2人。其中工作负责人1人，工作班成员1人。（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。（6）工作班成员应由从事继电保
4、护现场检验工作半年以上的人员担任。必须具备必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。5作业前准备工作（1）开始作业前一天，准备好作业所需设备、仪器、仪表和工器具。主要仪器设备和工器具如表1所示。表1主要仪器设备和工器具序号名称数量规格备注误码率测试仪1台有效期内光功率计I台有效期内光衰减仪1台有效期内光时域反射仪1台有效期内同轴电缆1套有效期内单模光纤跳线2根必要时携带多用电源盘（带漏电保安器）1个220V/380V/10A试验接线I套安全帽若干电工工具1套绝缘胶带1卷毛刷1把（2）开始作业前一天，准备好图纸及资料，且图纸及资料应符合现场实际情况。具体图纸、资料

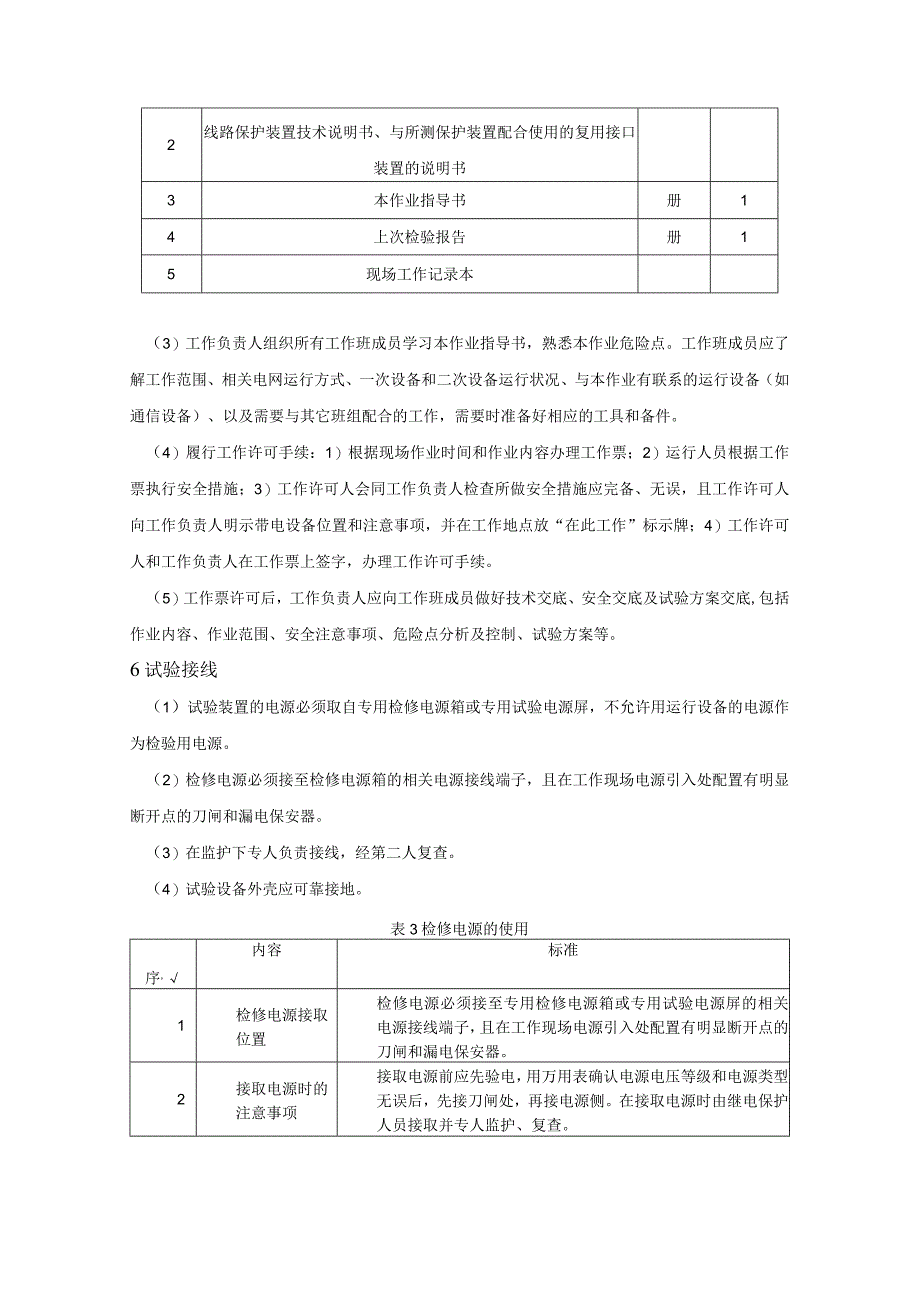

5、如表2所示。表2检验所需图纸资料序号资料名称单位数量1与现场接线相符的二次设计图纸套12线路保护装置技术说明书、与所测保护装置配合使用的复用接口装置的说明书3本作业指导书册14上次检验报告册15现场工作记录本（3）工作负责人组织所有工作班成员学习本作业指导书，熟悉本作业危险点。工作班成员应了解工作范围、相关电网运行方式、一次设备和二次设备运行状况、与本作业有联系的运行设备（如通信设备）、以及需要与其它班组配合的工作，需要时准备好相应的工具和备件。（4）履行工作许可手续：1）根据现场作业时间和作业内容办理工作票；2）运行人员根据工作票执行安全措施；3）工作许可人会同工作负责人检查所做安全措施应完
6、备、无误，且工作许可人向工作负责人明示带电设备位置和注意事项，并在工作地点放“在此工作”标示牌；4）工作许可人和工作负责人在工作票上签字，办理工作许可手续。（5）工作票许可后，工作负责人应向工作班成员做好技术交底、安全交底及试验方案交底,包括作业内容、作业范围、安全注意事项、危险点分析及控制、试验方案等。6试验接线（1）试验装置的电源必须取自专用检修电源箱或专用试验电源屏，不允许用运行设备的电源作为检验用电源。（2）检修电源必须接至检修电源箱的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。（3）在监护下专人负责接线，经第二人复查。（4）试验设备外壳应可靠接地。表3
7、检修电源的使用序,内容标准1检修电源接取位置检修电源必须接至专用检修电源箱或专用试验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧。在接取电源时由继电保护人员接取并专人监护、复查。7安全重点注意事项（1）严禁未履行工作许可手续即进入现场工作。（2）现场安全技术措施应完备、可靠且准确无误。（3）执行安全措施时要防止误碰运行设备，拆动二次接线应防止二次交、直流电压回路短路、接地，防止电流回路开路或失去接地点。（4）在直流馈电屏拉合直流开关时应防止误拉运行设
8、备直流开关。（5）恢复安全措施时严格按照安全措施票执行，防止遗漏及误恢复事故。8作业流程图9作业程序与危险点控制序号检验项目检验内容及检验方法危险点控制检验结果责任人签字1光发射器发射功率测试用跳线光纤一端接光端机发射口，一端接光功率计测试端，读出表上显示的稳定值（dBm）o发射功率=测量值+0.6dB（光纤接头损耗0.3dBx2）接线图见附图1）试验接线必须正确，否则可能导致无法测试或测试数据不准，甚至发生测试设备损坏。2）检查所测光纤通道中连接点的连接情况，防止松动。3）插拔光纤接头的过程要小心，防止损坏光纤接头。4）保持光纤连接处干净整洁。5）避免光纤折叠、弯折或有重物压迫2光接收功率测
9、试在接收端，将对端发送过来的光信号接入光功率计，在发送端的光发射器工作的情况下，读出表上显示的稳定值（dBm）。接收功率=光功率计测量值。接线图见附图3光接收灵敏度、通道收信裕度将光衰减仪串接入光纤通道中，调节光衰减仪的衰减值，直至保护装置告警，然后减小衰减值，使保护装置菜单中误码长时间不增长（3Omin）,记录光衰减仪的读数。根据测试数据，计算光接收灵敏度、通道收信裕度。接线图见附图4光纤复用通道延时测试接线图见附图序号检验项目检验内容及检验方法危险点控制检验结果责任人签字4.1全通道延时测试将误码率测试仪接入通道中，在对侧复用接口装置上进行光自环（远端光自环），然后使用误码率测试仪对通道进
10、行延时测试，并记录数据4.2收发信通道的传输延时差测试让A通道的1与B通道的3在对侧进行光自环，然后用误码率测试仪测其通道延时；让A通道的2与B通道的3在对侧进行光自环,然后用误码率测试仪测其通道延时；将所测两个通道延时相减，即为收、发通道的传输延时差5光纤复用通道误码率测试将误码率测试仪接入通道中，在对侧的复用接口装置上进行电自环（远端电自环），然后按照测试仪说明书中的“中断业务测试”模式进行参数设置，由误码率测试仪插入误码，进行测试。接线图见附录10现场工作记录变电站名称：被保护设备名称：保护型号：检验日期：年月日检验人员：10.1测试记录1测试项目光发射器发射功率光接收功率光衰减仪读数光接收灵敏度光纤通道收信裕度测试结果10.2测试记录2测试项目全通道延时收发信通道传输延时差收信通道延时发信通道延时测试结果10.3通道误码率测试记录误码率11检验用主要试验仪器序号试验仪器名称设备型号编号合格期限试验接线示意图附图1、光发射器功率测试SK数线路保护3、光接收灵敏度测试RXTX光衰 减仪线路保护RXTX仅5、收发信通道传输延时差测试道 道 通 通A B4、全通道延时测试6、误码率测试
