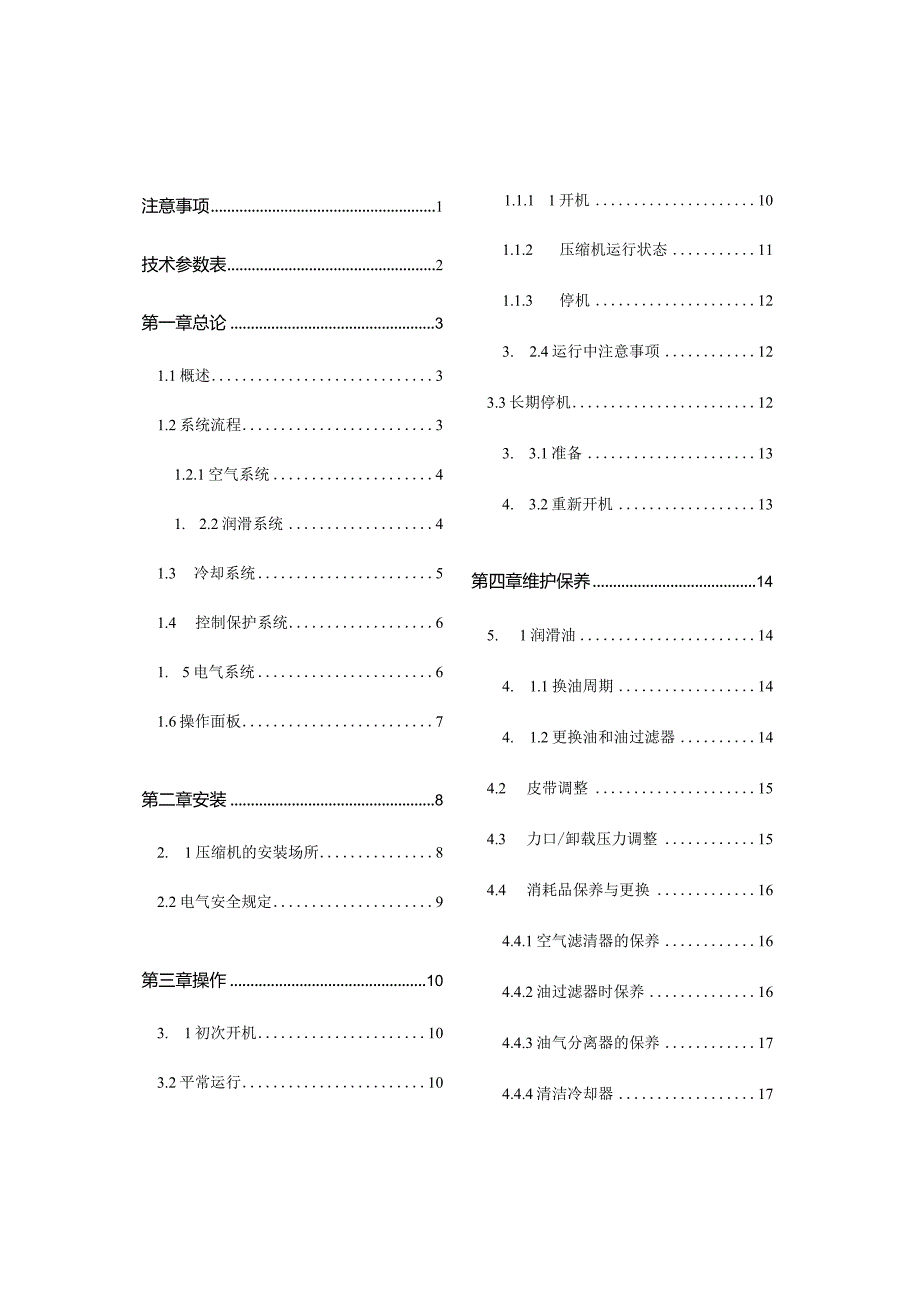

1、注意事项1技术参数表2第一章总论31.1概述31.2系统流程31.2.1空气系统41. 2.2润滑系统41.3 冷却系统51.4 控制保护系统61. 5电气系统61.6操作面板7第二章安装82. 1压缩机的安装场所82.2电气安全规定9第三章操作103. 1初次开机103.2平常运行101.1.1 1开机101.1.2 压缩机运行状态111.1.3 停机123. 2.4运行中注意事项123.3长期停机123. 3.1准备134. 3.2重新开机13第四章维护保养145. 1润滑油144. 1.1换油周期144. 1.2更换油和油过滤器144.2 皮带调整154.3 力口/卸载压力调整154.4

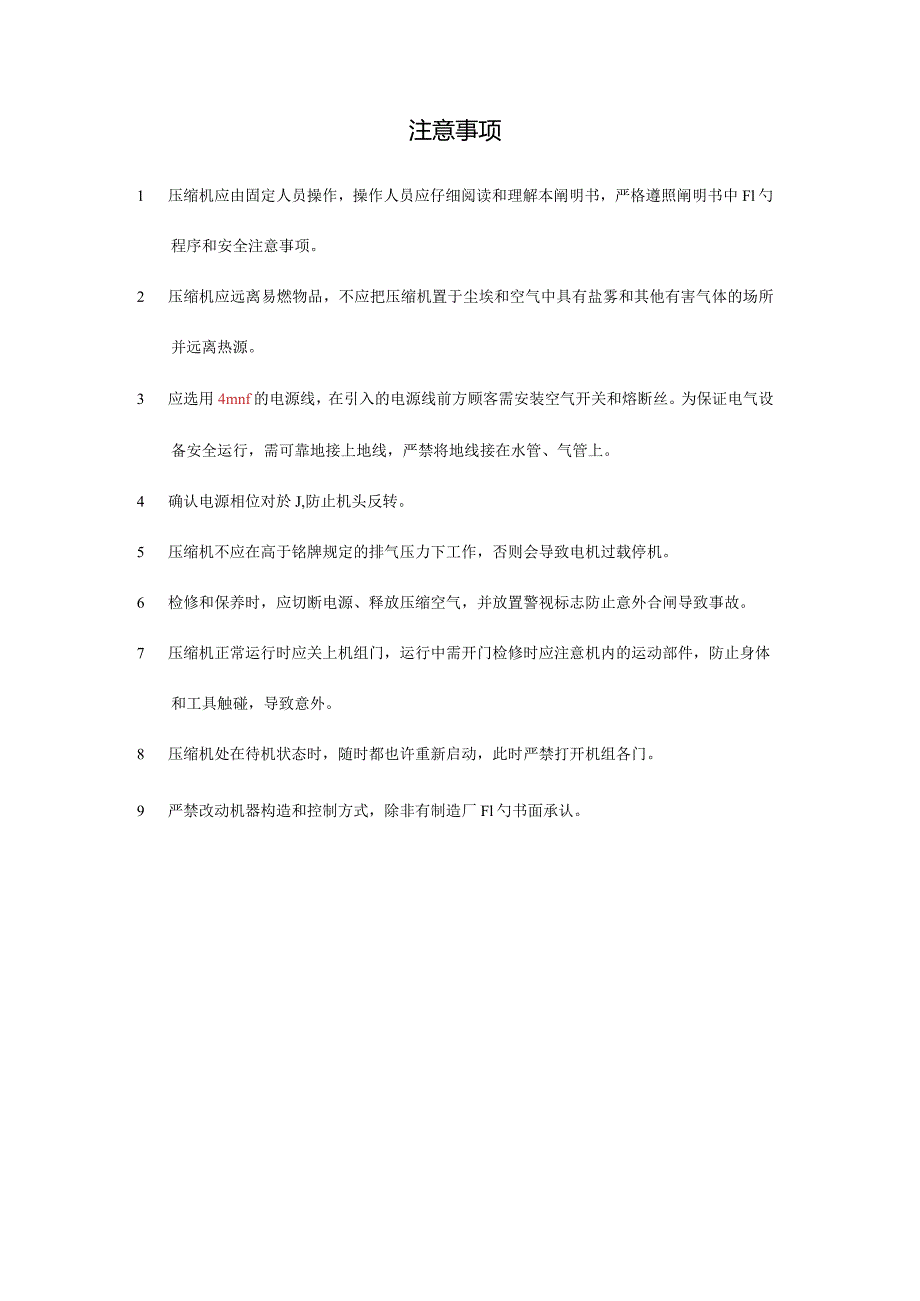

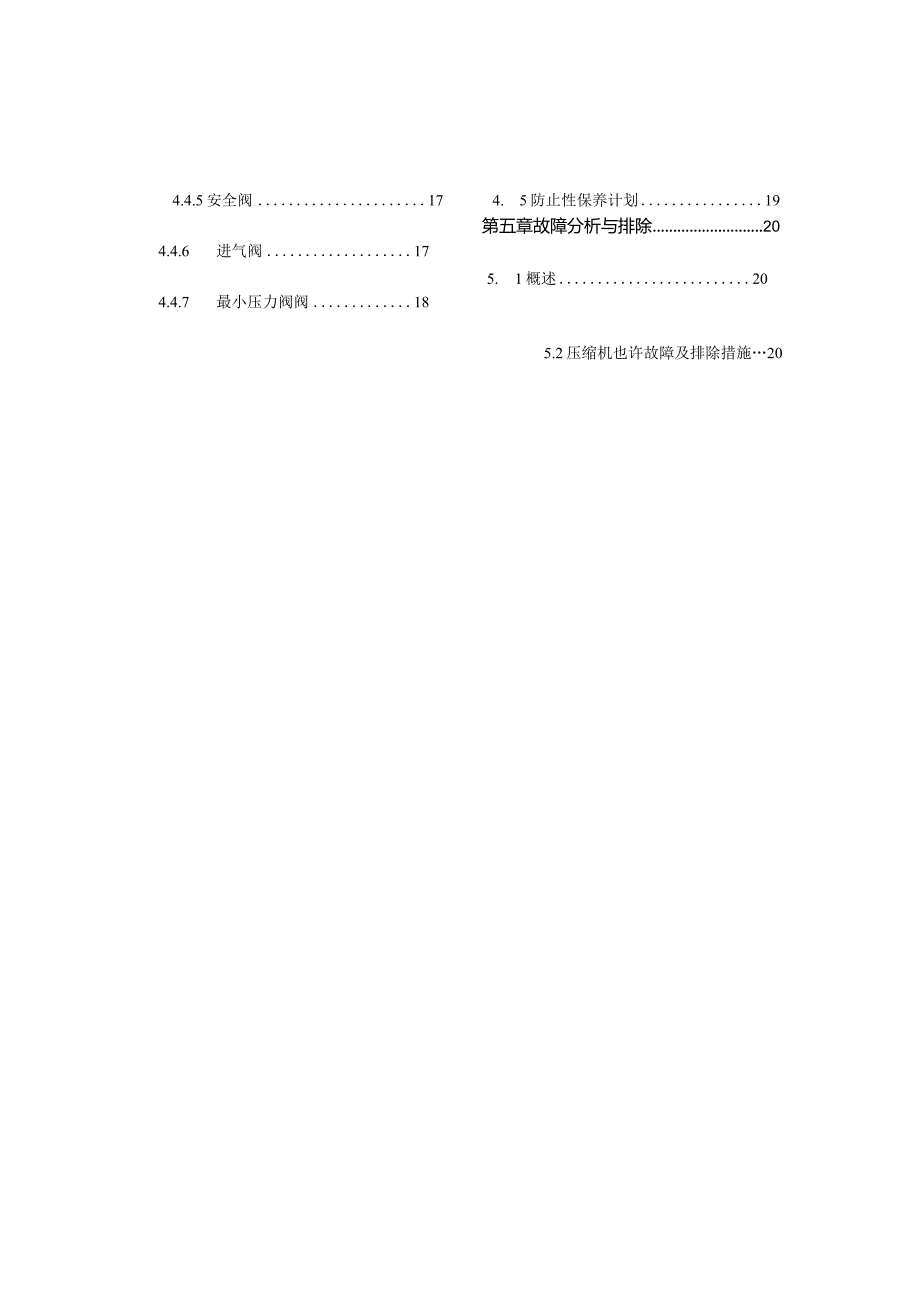

2、 消耗品保养与更换164.4.1空气滤清器的保养164.4.2油过滤器时保养164.4.3油气分离器的保养174.4.4清洁冷却器174.4.5安全阀174.4.6 进气阀174.4.7 最小压力阀阀184. 5防止性保养计划19第五章故障分析与排除205. 1概述205.2压缩机也许故障及排除措施20注意事项1 压缩机应由固定人员操作，操作人员应仔细阅读和理解本阐明书，严格遵照阐明书中Fl勺程序和安全注意事项。2 压缩机应远离易燃物品，不应把压缩机置于尘埃和空气中具有盐雾和其他有害气体的场所并远离热源。3 应选用4mnf的电源线，在引入的电源线前方顾客需安装空气开关和熔断丝。为保证电气设备安
3、全运行，需可靠地接上地线，严禁将地线接在水管、气管上。4 确认电源相位对於J,防止机头反转。5 压缩机不应在高于铭牌规定的排气压力下工作，否则会导致电机过载停机。6 检修和保养时，应切断电源、释放压缩空气，并放置警视标志防止意外合闸导致事故。7 压缩机正常运行时应关上机组门，运行中需开门检修时应注意机内的运动部件，防止身体和工具触碰，导致意外。8 压缩机处在待机状态时，随时都也许重新启动，此时严禁打开机组各门。9 严禁改动机器构造和控制方式，除非有制造厂Fl勺书面承认。技术参数表机型JClOHA额定排气压力MPa0.8额定排气量m3min1.15输气口连接尺寸GI冷却方式风冷传动方式皮带传动吸
4、气状态温度()40压力kg/cn?（八）1.033相对湿度()80%主电机功率(HPZkW)10/7.5转速(rpm)2900启动方式直接启动电压(V)/频率(HZ)380V/50HZ绝缘等级B级运行参数卸载压力MPa0.8恢复加载压力MPa0.7安全阀开启压力MPa1.0停机保护温度(C)IlO外形尺寸(LXWXH)(mm)第一章总论1.1 概述JClO系列压缩机是由电机驱动的移动式单级喷油风冷型螺杆压缩机，机组安装在-种隔音箱罩内。压缩机采用先进H勺控制原理自动控制，它能有效地减少功率的消耗，并能以2便操作人员对压缩机进行操作和监控。1.2 系统流程机组重要有主机、电动机、油气分离器、油管
5、路系统、冷却系统、气管路系统和电气控制系统等零部件构成。机组的系统流程见图1-2。AF空气滤清器AR油气桶Ar气罐Ao输气口CO油冷却器DP放油管E主机GI油位计IV进气阀M电动机MV最小压力阀OF油过滤器OS油气细分离器1.2.1空气系统空气从空气滤清器(AF)吸入，经进气阀(IV)进入压缩机主机(E)进行压缩。压缩后的油气混合物进入油气桶(AR)进行初步分离，然后进入油细分离器(OS),经油气分离后的压缩空气通过最小压力阀(MV)然后排出机外，进入顾客的管网。空气滤清器的作用是漉掉空气中的杂质，保证洁净的空气进入压缩机主机。进气阀能自动根据用气量的大小调整压缩机日勺进气量，做到供求平衡、节
6、省能源。并且在机组启动时，能关闭进气阀门，做到减荷启动，在机组停机时，关闭进气阀门，防止分离器中的压缩空气和润滑油反冲，从进气口喷出。最小压力阀可以保证油气桶中口勺压力不低于0.35MPa,使润滑油可以在系统中正常流动。此外，当压缩机卸载或停机时，最小压力阀还可制止外部管网中压缩空气的倒流。通过压缩后H勺油气混合物以一定的速度喷入油气桶并在其内部迅速旋转，使大部分润滑油通过旋转方式从油气混合物中分离出来，沉集在油气桶的下部；其他的油通过油细分离器分离，并通过回油管引至主机。在压缩机运行中，当润滑油温度低于71时，温控阀(TV)会自动把旁通FI勺回路打开，依托系统压力，把循环的油从油气桶直接经润
7、滑油过滤器(OF)向主机及各润滑点喷油：当温度升高到71C时，则温控阀逐渐将旁通回路关闭，同步逐渐打开通入油冷却器(CO)的回路，部分润滑油通过冷却器冷却，至85C时旁通回路完全关闭，润滑油所有通过油冷却器冷却后再进入主机。温控阀的作用是维持恒定的润滑油温度和粘度，同步使系统尽快到达最佳工作温度而后保持此温度，以防止系统内水蒸气冷凝。润滑油过滤器的功能是除去润滑油中H勺金属微粒、润滑油裂化物等，减少轴承及阴阳转子H勺磨损，提高使用寿命。图1-3JClO型机组构造图1.3冷却系统由风扇将冷风从机组外抽入并吹过冷却器的散热翅片，与冷却器内流过的空气及润滑油进行热互换，到达冷却效果。此冷却系统冷风H
8、勺最高温度为4(C,若超过40C将会使压缩机排气温度过高。1.4 控制保护系统压缩机有气量自动调整功能，能根据顾客的实际用气状况调整压缩机的运行状态。在顾客用气量小或暂停用气的时候，关闭进气阀的主进气阀门，使压缩机在轻载条件下运行,进入卸载状态，从而实现节能的目的。在用气量恢复后，又重新打开进气阀的主进气阀门，使压缩机转入全负荷运中方麻加载运行状态。7冷却器油气筒内口勺压力超过设芋强珈端图阀便会自动打开，迅速油气筒上设有安全I3生前放气卸压，保证机组安知涛铭设有完善的卸压功能密隼鹿蒲,状况下，安全阀是不会打开的。1.5 电气系统电气系统由电机、电控柜总成、电磁阀、温度开关、压力控制器和操作面板
9、等零部件构成。电气原理图见图l-4o注意：在压缩机电源进线前端，顾客应装备必要的短路保护及其他安全装置，应有可靠的接地线。警告：电控柜内及电控柜至各电动机的接线不得私自拆装!L45K IIItWB ILMlIAMP2KA2 Ki M3 Kll K2 SVLM3KT3 KMI TIMER1 1Kn壑定例：3册.KT2 整次 ffhl5inQN整定，IF图1-4JCIO型电气原理图1.6 操作面板压缩机的启动、停机等控制操作均在操作面板上完毕，也可从操作面板上获取压缩12345678机日勺运行参数与运行状态。操作面板的示意图见图1-5。在面板上，共有如下某些内容:图1-5JClO型操作面板示意图1
10、 .计时器：记录压缩机总运行时间。2 .电源(POWER)指示灯：压缩机接通电源后，该灯点亮，压缩机可以起动运行。3 .运行(RUNNING)指示灯：指示压缩机处在正常运行状态。4 .故障(FAULT)指示灯：灯亮时表明压缩机出现电机过载或排气温度过高的故障，此时务必排除故障后方可重新开机。5 .起动(START)按钮：按下此按钮，压缩机将立即起动运转。6 .停止(STOP)按钮：按下此按钮，压缩机将停止运转。7 .紧急停机(EMERGENCYSTOP)按钮:用于在压缩机出现异常时迅速停机，正常停机时切勿使用。8 .排气压力表：指示目前供应顾客使用的!压缩空气的压力。注意，只有在运行过程中出现
11、异常状况时，才可按紧急停机按钮第二章安装2.1压缩机的安装场所必须为压缩机选择合适的安装场所,推荐设置专门的压缩机房。安装场所需符合如下规定:1 .压缩机需安装在室内，采光良好，预留足够的空间，以以便操作与维护。如图22所示，压缩机与四面及天花板的!距离不得不不小于1米。2 .通风良好，设置合适的散热方式，保证室内环境温度不高于40。推荐采用热风道方式散热，排风扇的抽风量需不小于压缩机冷却风扇於J排风量。3 .空气相对湿度低，粉尘少，无酸、碱等腐蚀性气体。若空气质量低于规定，则需将压缩机的吸气口引向空气比较洁净的地方或者加装前置过滤设备。4 .压缩机应放置在坚实平整的J地面上，防止因地面倾斜而
12、引起压缩机产生振动。若图2T安装不意图压缩机安放在楼上，则需采用一定时隔振措施。2.2电气安全规定1 .三相电压应当稳定在360400V之间。提议使用独立的电力系统，以防止因与其他用电设备并联使用时产生过大的电压下降或者三相不平衡，引起电动机电流过载。2 .对的选用电源线径，不得选用太小的线径，JCIO系列压缩机推荐采用4mm2H勺三相电缆线。3 .确认所接电源与压缩机之电动机的额定电压一致。4 .根据压缩机口勺功率,在压缩机电源进线前面装备必要的短路保护及其他安全装置,如空气开关等。5 .须将压缩机连接可靠的接地线，防止因漏电导致危险，不可连接在压缩空气管路上。第三章操作开机前操作人员必须仔
13、细阅读本阐明书，严格遵守所有有关的安全规定，包括本阐明书中所论述到H勺有关内容，纯熟掌握机组的有关特性及操作措施。3.1 初次开机1 .接上电源线及接地线，检查电压与否对的，三相电压与否平衡。2 .检查电气接线与否安全牢固可靠。3 .检查油气筒内油位与否在合适的位置（油位规定参见3.2.1节）。4 .检查皮带张紧力与否合适（张紧力规定及检查措施参见4.2节）。5 .在初次启动之前或36个月长时间停机之后再使用,应通过进气口注入0.5升润滑油进入压缩机体内，并用手盘动空压机数转，防止起动时机头内失油烧损。6 .初次送电，电源灯亮。7 .打开输气口阀门。8 .转向测试注意：转向测试为新机开机的重要
