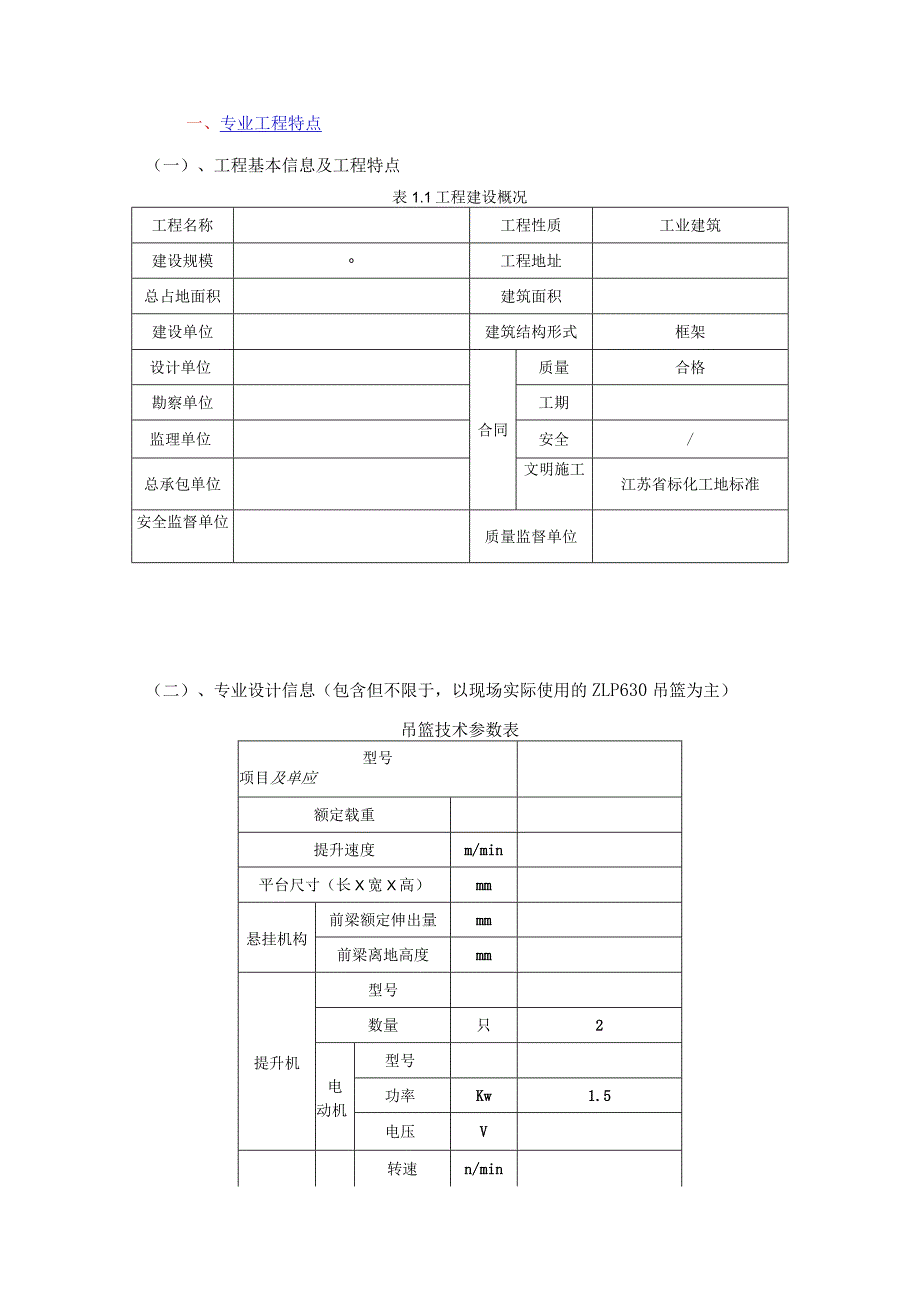

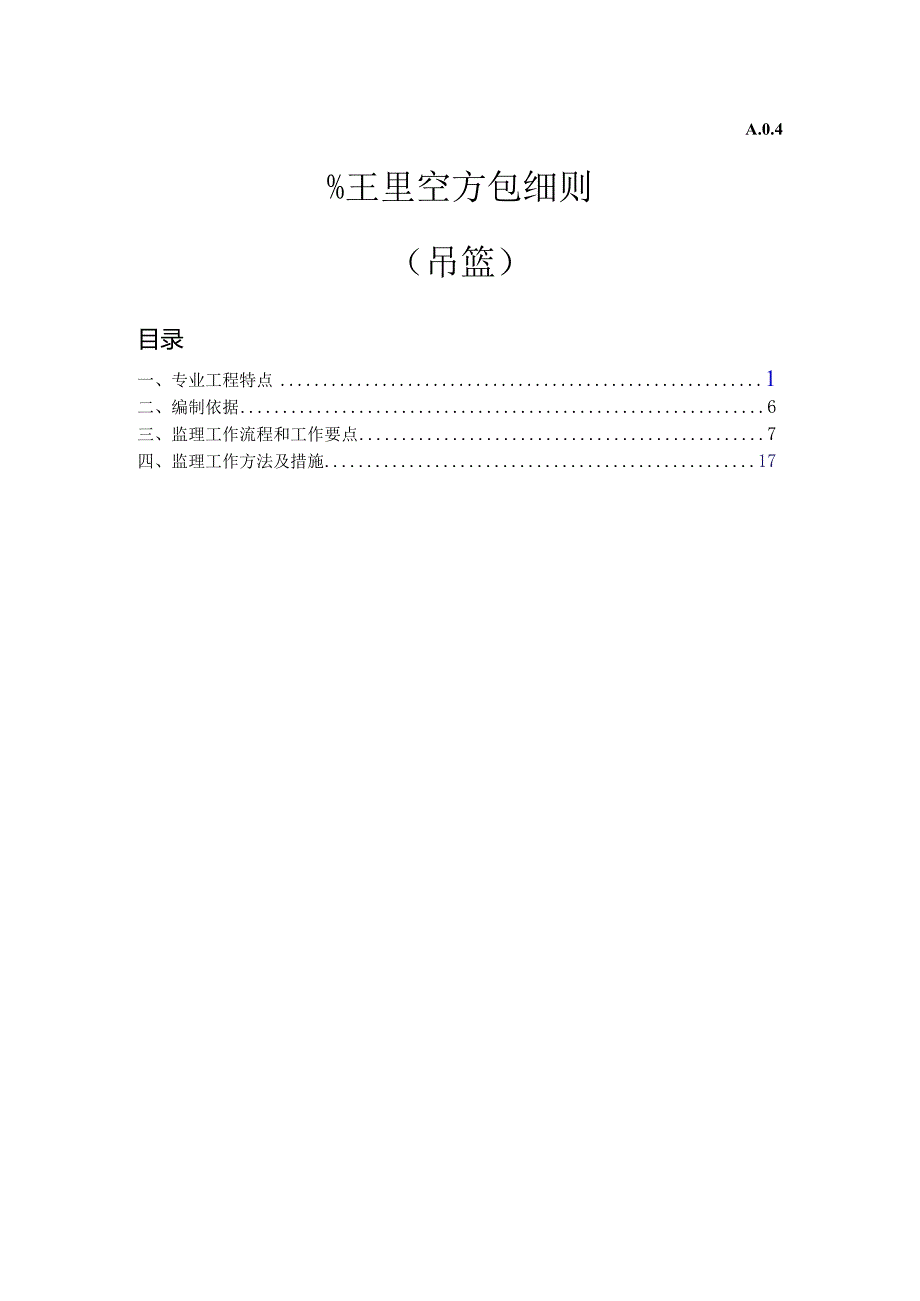

1、A.0.4%王里空方包细则（吊篮）目录一、专业工程特点1二、编制依据6三、监理工作流程和工作要点7四、监理工作方法及措施17一、专业工程特点（一）、工程基本信息及工程特点表1.1工程建设概况工程名称工程性质工业建筑建设规模O工程地址总占地面积建筑面积建设单位建筑结构形式框架设计单位合同质量合格勘察单位工期监理单位安全/总承包单位文明施工江苏省标化工地标准安全监督单位质量监督单位（二）、专业设计信息（包含但不限于，以现场实际使用的ZLP630吊篮为主）吊篮技术参数表型号项目及单应额定载重提升速度m/min平台尺寸（长X宽X高）mm悬挂机构前梁额定伸出量mm前梁离地高度mm提升机型号数量只2电动机

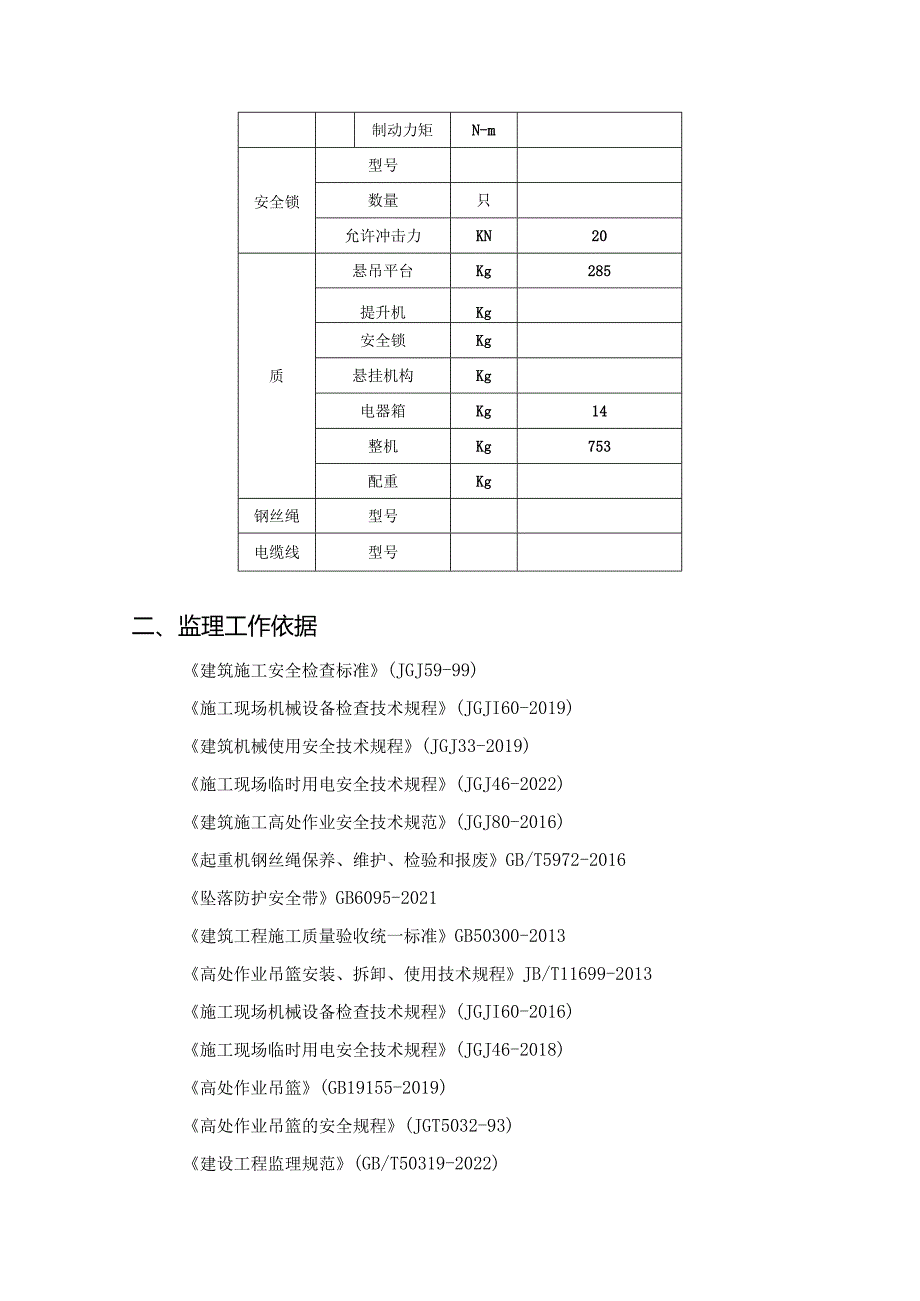

2、型号功率Kw1.5电压V转速n/min制动力矩N-m安全锁型号数量只允许冲击力KN20质悬吊平台Kg285提升机Kg安全锁Kg悬挂机构Kg电器箱Kg14整机Kg753配重Kg钢丝绳型号电缆线型号二、监理工作依据建筑施工安全检查标准(JGJ59-99)施工现场机械设备检查技术规程(JGJI60-2019)建筑机械使用安全技术规程(JGJ33-2019)施工现场临时用电安全技术规程(JGJ46-2022)建筑施工高处作业安全技术规范(JGJ80-2016)起重机钢丝绳保养、维护、检验和报废GB/T5972-2016坠落防护安全带GB6095-2021建筑工程施工质量验收统一标准GB50300-20
3、13高处作业吊篮安装、拆卸、使用技术规程JB/T11699-2013施工现场机械设备检查技术规程(JGJI60-2016)施工现场临时用电安全技术规程(JGJ46-2018)高处作业吊篮(GB19155-2019)高处作业吊篮的安全规程(JGT5032-93)建设工程监理规范(GB/T50319-2022)建设工程监理规范(GB50319-2019)；监理合同监理规划三、监理工作流程及工作要点（一）监理工作流程（二）监理控制要点：1 .吊篮安装单位的条件1.1 吊篮安装单位必须具备建设行政主管部门颁发的吊篮安装工程专业承包资质和建筑施工企业安全生产许可证。吊篮安装单位必须在资质许可范围内从事吊
4、篮的安装业务。1.2吊篮安装单位除了应具有资质等级标准规定的专业技术人员外，还应有与承担工程相适应的专业作业人员。主要负责人、项目经理、专职安全生产管理人员应持有安全生产考核合格证书。吊篮安装工、电工、司机、等应具有建筑施工特种作业操作资格证书。1 .3施工单位应与安装单位签订安装工程专业承包合同，明确双方安全生产责任。实行施工总承包的，应由施工总承包单位与安装单位签订。2 .吊篮的安装条件2.1 吊篮应具有特种设备制造许可证、产品合格证、制造监督检验证明，国外制造的塔式起重机应具有产品合格证，并已在建设行政主管部门备案登记。2.2 吊篮应结构完整，符合高处作业吊篮安装、拆卸、使用技术规程JB
5、/T11699-2013的规定。2.3 有下列情况吊篮的不准使用：国家明令淘汰的；超过规定使用年限评估不合格的；安全装置和安全设施达不到国家和行业安全技术标准的；没有完整安全技术档案的。2.4 吊篮安装前，必须经维修保养，并进行全面的安全检查。结构件有可见裂纹的、严重锈蚀的、整体或局部变形的、安全绳破损、钢丝绳有断丝的应修复或更换符合规定后方可进行安装。3 .吊篮安装专项施工方案的审核3.1 吊篮安装专项方案的内容应包括：1）工程概况；2）安装位置平面图；3）安全绳位置、安装顺序和质量要求；4）主要安装部件的重量和吊点位置；5）安装辅助设备的型号、性能及位置安排；6）电源的设置；7）施工人员配
6、置；8）专用工具的配备；9）重大危险源和安全技术措施；10）应急预案等。4 .吊篮的安装作业4.1 安装前应检查以下项目：楼顶混凝土强度报告等相关资料；确认所安装的吊篮位置符合专项方案的要求。4.2安装作业的实施4.2.1安装前应根据安装方案和使用说明书的要求，对装拆作业人员进行施工和安全技术交底。做到使每个装拆人员已清楚自己所从事的作业项目、部位、内容及要求，以及重大危险源和相应的安全技术措施等，并在交底书上签字。专职安全员应监督整个交底过程。4.2.2施工（总承包）单位和监理单位应履行以下职责：1）审核吊篮的特种设备制造许可证、产品合格证、制造监督检验证明、备案登记证明等文件；2）审核特种
7、作业人员的特种作业操作资格证书；3）审核专项方案及交底记录；4）对安装作业实施监督检查，发现隐患及时要求整改。4.2.3辅助设备就位后、实施作业前，应对其机械性能和安全性能进行验收。合格后才能投入作业。4.2.4应对所使用的钢丝绳、安全绳支架等起重用具按方案和有关规程进行检查，合格后方可使用。起重用具的完好要求见附录A。4.2.5进入现场的作业人员必须配戴安全帽、安全带等防护用品。无关人员进严禁入作业区域内。4.2.6安装拆卸作业中应统一指挥，明确指挥信号。当视线阻隔和距离过远等至使指挥信号传递困难时，应采用对讲机或多级指挥等有效的措施进行指挥。4.2.7吊篮作业时下方不得站人。4.2.8吊篮
8、每次使用时，应检查顶升系统。确认完好才能使用。检查安全绳的情况，安全时方能使用。4.2.10安装作业时，应根据专项方案要求实施，不得擅自改动。4.2.11雨雪、浓雾天和风速超过13ms时应停止安装作业。4.2.12在安装作业过程中，当遇意外情况，不能继续作业时，必须使已安装的部位达到稳定状态并固定牢靠，经检查确认无隐患后，方可停止作业。4.2.13吊篮的安全装置必须设置齐全可靠。4. 2.14安装电器设备应按生产厂提供的电气原理图、配线图的规定进行，安装所用的电源线路应符合JGJ46施工现场临时用电安全技术规范的要求。5. 2.15塔式起重机安装的技术标准按附录B中的技术要求栏目执行。6. 3
9、安装完毕后应拆除为塔式起重机安装作业需要而设置的所有临时设施,清理施工场地上作业时所用的吊索具、工具、辅助用具等各种零配件和杂物。7. 吊篮的安装自检和验收7.1 吊篮安装完毕后，安装单位应对安装质量进行自检，并填写自检报告书。自检项目可参照附录B。7.2 安装单位自检合格后，应委托有相应资质的检验检测单位进行检测。检验检测单位应遵照相关规程和标准对安装质量进行检测和评判，检测结束后应出具检测报告书。7.3 安装自检和检测报告应记入设备档案，7.4 经自检、检测合格后，由施工（总承包）单位组织安装单位、使用单位、监理单位进行验收，合格后方能使用。二、吊篮的拆卸控制要点1 .吊篮拆卸单位的条件1
10、.1 吊篮拆卸单位必须具备建设行政主管部门颁发的起重设备安装工程专业承包资质和建筑施工企业安全生产许可证。吊篮安装单位必须在资质许可范围内从事吊篮的安装业务。1.2吊篮拆卸单位除了应具有资质等级标准规定的专业技术人员外，还应有与承担工程相适应的专业作业人员。主要负责人、项目经理、专职安全生产管理人员应持有安全生产考核合格证书。吊篮安装工、电工、司机、信号司索工等应具有建筑施工特种作业操作资格证书。1 .3施工单位应与拆卸单位签订拆卸工程专业承包合同，明确双方安全生产责任。实行施工总承包的，应由施工总承包单位与安装单位签订。2.吊篮拆卸专项方案的审核2 .1拆卸专项方案的内容：D工程概况；2）吊
11、篮位置的平面；3）拆卸顺序；4）部件的重量；5）拆卸辅助设备的型号、性能及位置安排；6）电源的设置；7）施工人员配置；8）吊索具和专用工具的配备；9）重大危险源和安全技术措施；10）应急预案等。3 .吊篮拆卸作业1）审核吊篮的特种设备制造许可证、产品合格证、制造监督检验证明、备案登记证明等文件；2）审核特种作业人员的特种作业操作资格证书；3）审核专项方案及交底记录；4）对安装作业实施监督检查，发现隐患及时要求整改。4 .监理资料监理资料包括以下内容：4.1 使用说明书、特种设备制造许可证、产品合格证明；4.2进场检查验收记录；4.3施工单位报送的安装、拆卸及使用方案；4.4特种作业人员上岗证；
12、4.5验收记录；4.6检验部门的检验报告；4.7备案证明；4.8施工单位安全技术交底记录；4.9安全监理实施细则；4. 10巡检及定期检查记录；4.11运行故障和生产安全事故记录。三、吊篮关键设备控制要点（一）检查高处作业吊篮结构是否安全，按下列要求进行逐项检查：（1）吊篮必须设置上行程限位装置；（2）吊篮的每个吊点必须设置2根钢丝绳，安全钢丝绳必须装有安全锁或相同作用的独立安全装置；在正常运行时，安全钢丝绳应顺利通过安全锁或相同作用的独立安全装置；（3）吊篮宜设超载保护装置；（4）吊篮必须设有在断电时使悬吊平台平稳下降的手动滑降装置；（5）在正常工作状态下吊篮悬挂机构的抗倾覆力矩与倾覆力矩的
13、比值不得小于2；（6）钢丝绳吊点距悬吊平台端部距离应不大于悬吊平台全长的1/4,悬挂机构的抗倾覆力矩与额定载重量集中作用在悬吊平台外伸段中心引起的最大倾覆力矩之比不得小于1.5；（7）吊篮所有外露传动部分，应装有防护装置。（8）当吊篮结构件出现以下情况时，不得使用，应予以报废：（1）吊篮主要结构件由于腐蚀、磨损等原因使结构的计算应力提高，当超过原计算应力的10%时；对无计算条件的当腐蚀深度达到原构件厚度的10%时，则应予以报废；（2）主要受力构件产生永久变形而又不能修复时，应予以报废；（3）悬挂机构、悬吊平台和提升机架等整体失稳后不得修复，应予以报废；（4）当结构件及其焊缝出现裂纹时，应分析原
14、因，根据受力和裂纹情况采取加强措施。当达到原设计要求时，才能继续使用，否则应予以报废。（二）检查高处作业吊篮主要部件是否符合技术要求2.1、 检查高处作业吊篮悬挂机构是否符合技术要求：（1）检查悬挂机构是否有足够的强度和刚度；单边悬挂悬吊平台时，应能承受平台自重、额定载重量及钢丝绳的自重；（2）悬挂机构施加于建筑物顶面或构筑物上的作用力均应符合建筑结构的承载要求；（3）检查配重是否标有质量标记；（4）检查配重是否准确、牢固地安装在配重点上；2.2、 检查高处作业吊篮悬吊平台是否符合技术要求：（1）检查悬吊平台是否有足够的强度和刚度。承受2倍的均布额定载重量时，不得出现焊缝裂纹、螺栓钾钉松动和结构件破坏等现象；（2）悬吊平台在承受动力试验载荷时，平台底面最大挠度值不得大于平台长度的1/300；（3）悬吊平台在承受试验偏载荷时，在模拟工作钢丝绳断开，安全锁锁住钢丝绳状态下，其危险断面处应力值不应大于材料的许用应力；（4）检查悬吊平台四周是否装有固定式的安全护栏，护栏是否设有腹杆，工作面的护栏高
