《各种墙体保温材料性能对照表.docx》由会员分享，可在线阅读，更多相关《各种墙体保温材料性能对照表.docx（6页珍藏版）》请在第壹文秘上搜索。

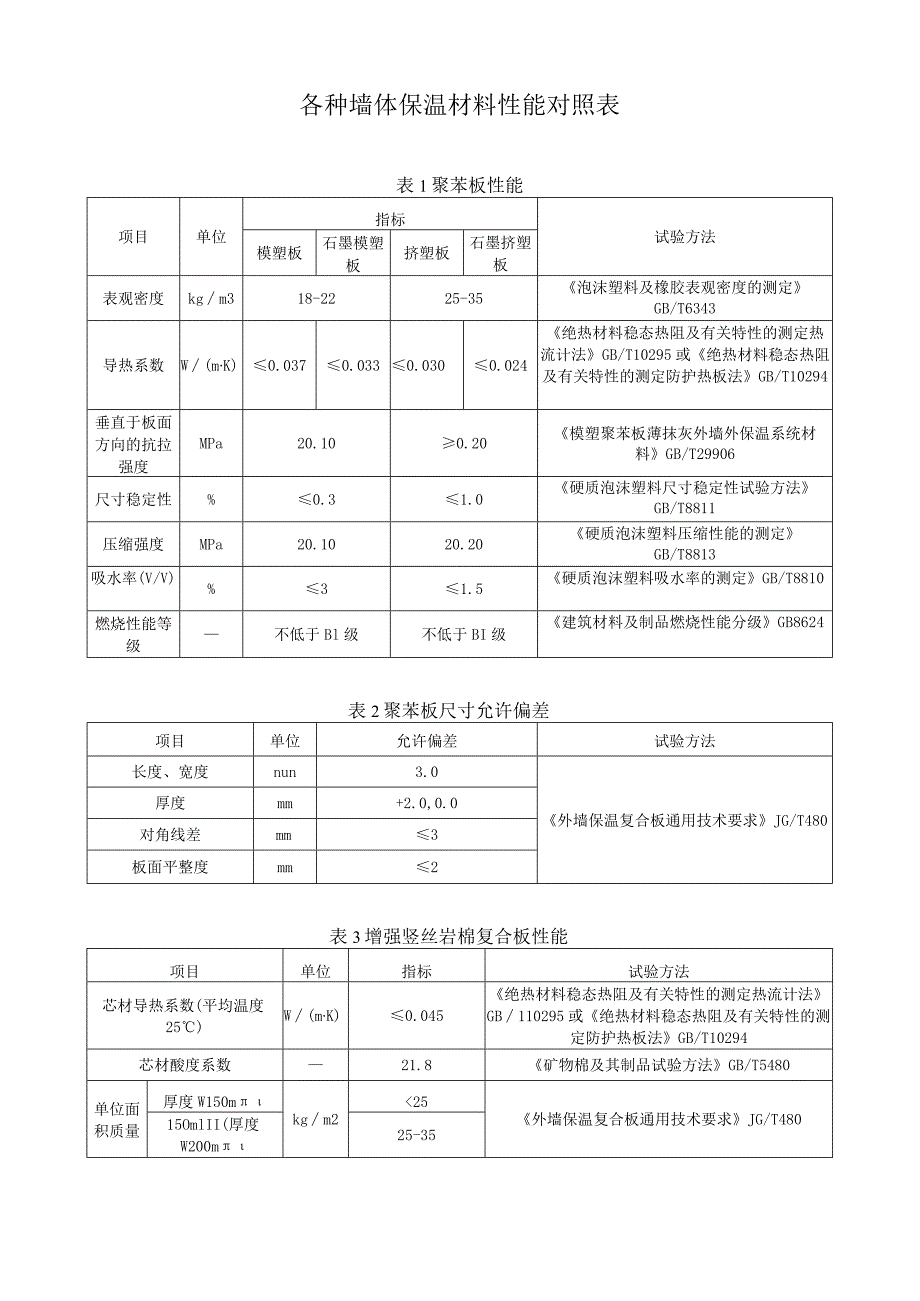

1、各种墙体保温材料性能对照表表1聚苯板性能项目单位指标试验方法模塑板石墨模塑板挤塑板石墨挤塑板表观密度kgm318-2225-35泡沫塑料及橡胶表观密度的测定GB/T6343导热系数W(mK)0.0370.0330.0300.024绝热材料稳态热阻及有关特性的测定热流计法GB/T10295或绝热材料稳态热阻及有关特性的测定防护热板法GB/T10294垂直于板面方向的抗拉强度MPa20.100.20模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906尺寸稳定性%0.31.0硬质泡沫塑料尺寸稳定性试验方法GB/T8811压缩强度MPa20.1020.20硬质泡沫塑料压缩性能的测定GB/T8813吸水
2、率(V/V)%31.5硬质泡沫塑料吸水率的测定GB/T8810燃烧性能等级不低于Bl级不低于BI级建筑材料及制品燃烧性能分级GB8624表2聚苯板尺寸允许偏差项目单位允许偏差试验方法长度、宽度nun3.0外墙保温复合板通用技术要求JG/T480厚度mm+2.0,0.0对角线差mm3板面平整度mm2表3增强竖丝岩棉复合板性能项目单位指标试验方法芯材导热系数(平均温度25)W(mK)0.045绝热材料稳态热阻及有关特性的测定热流计法GB110295或绝热材料稳态热阻及有关特性的测定防护热板法GB/T10294芯材酸度系数21.8矿物棉及其制品试验方法GB/T5480单位面积质量厚度W150mkgm

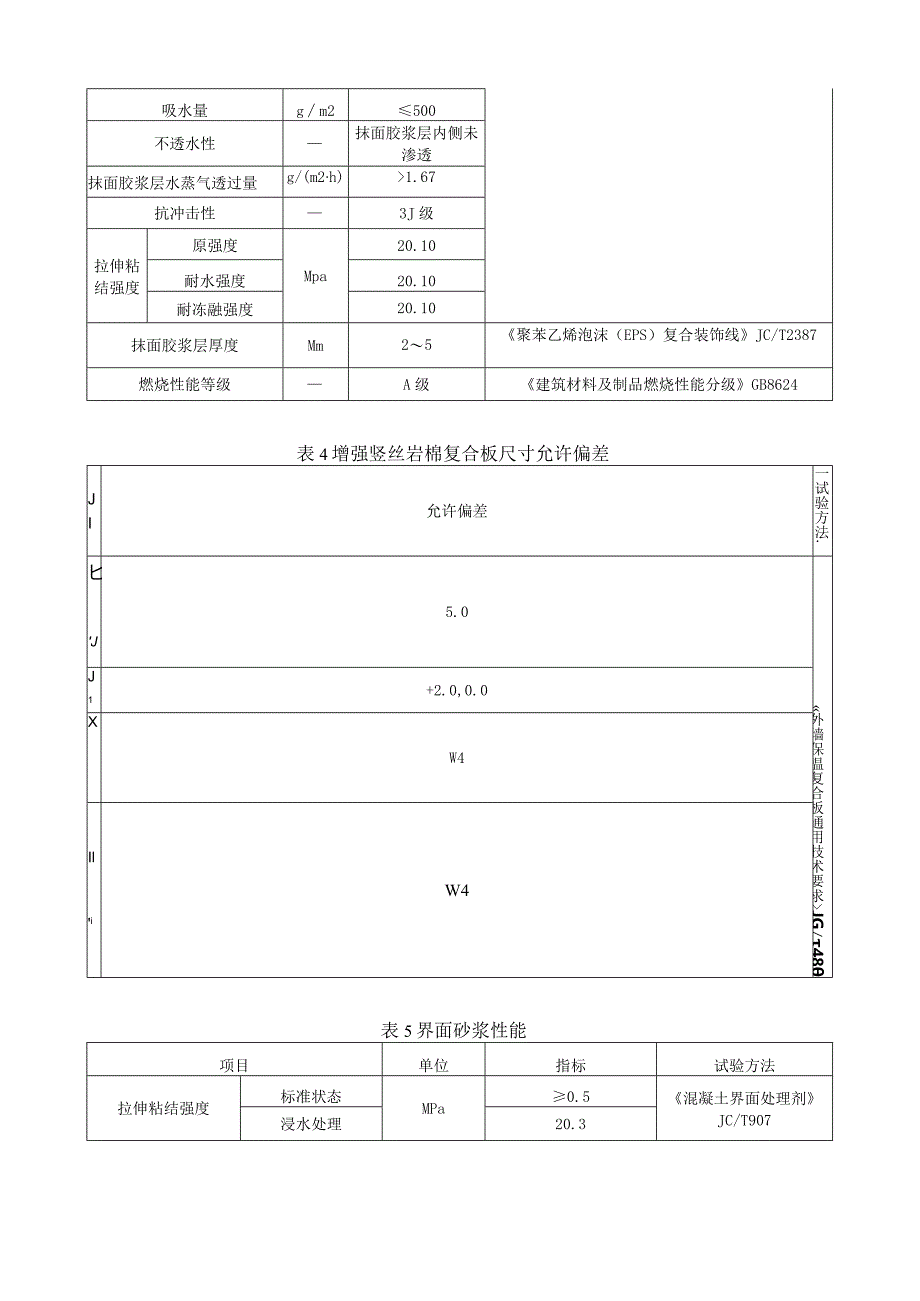

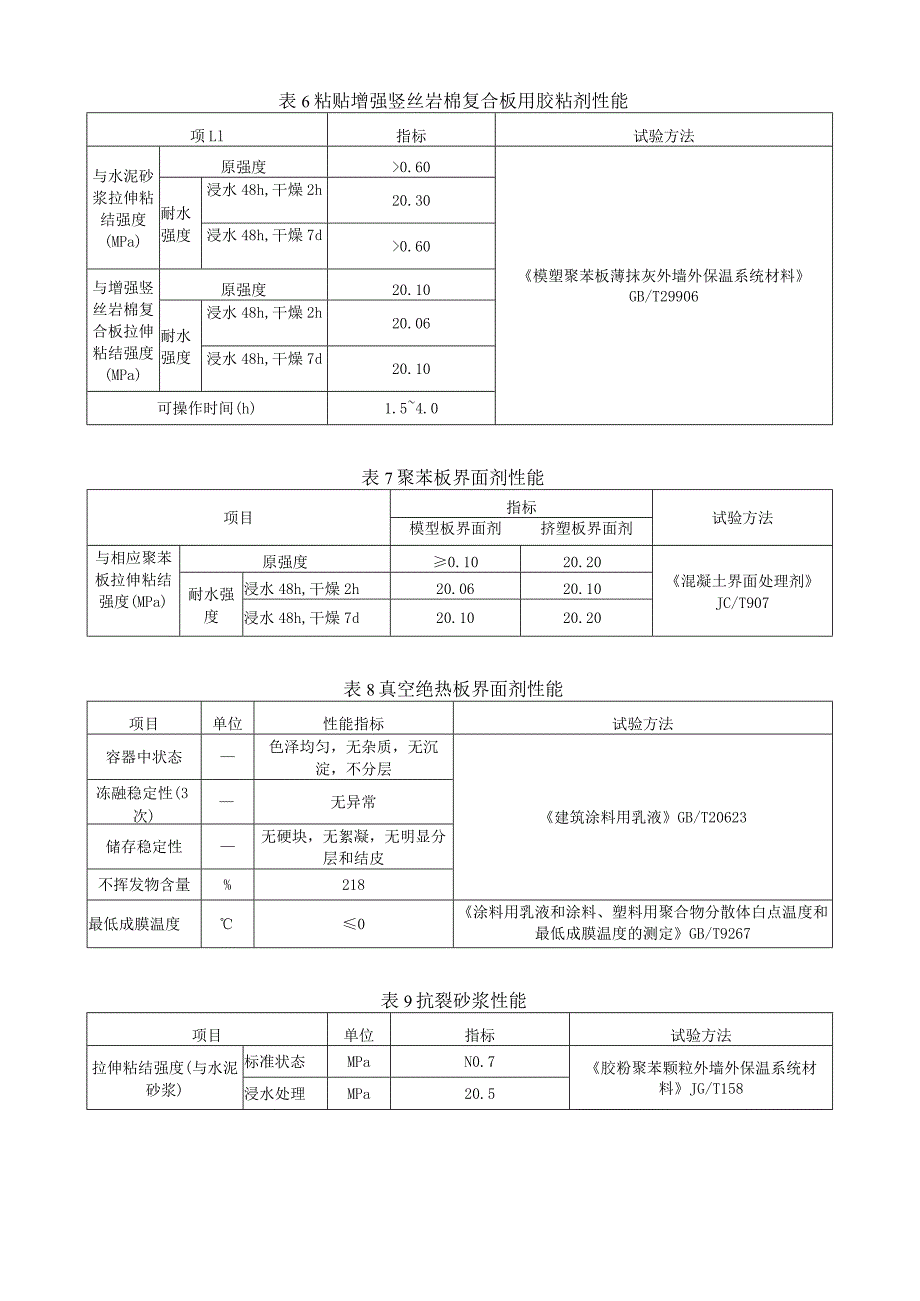

3、21.67抗冲击性3J级拉伸粘结强度原强度Mpa20.10耐水强度20.10耐冻融强度20.10抹面胶浆层厚度Mm25聚苯乙烯泡沫（EPS）复合装饰线JC/T2387燃烧性能等级A级建筑材料及制品燃烧性能分级GB8624表4增强竖丝岩棉复合板尺寸允许偏差JI允许偏差一试验方法.匕J5.0外墙保温复合板通用技术要求JG48J1+2.0,0.0XW4IliW4表5界面砂浆性能项目单位指标试验方法拉伸粘结强度标准状态MPa0.5混凝土界面处理剂JC/T907浸水处理20.3表6粘贴增强竖丝岩棉复合板用胶粘剂性能项Ll指标试验方法与水泥砂浆拉伸粘结强度(MPa)原强度0.60模塑聚苯板薄抹灰外墙外保温
4、系统材料GB/T29906耐水强度浸水48h,干燥2h20.30浸水48h,干燥7d0.60与增强竖丝岩棉复合板拉伸粘结强度(MPa)原强度20.10耐水强度浸水48h,干燥2h20.06浸水48h,干燥7d20.10可操作时间(h)1.54.0表7聚苯板界面剂性能项目指标试验方法模型板界面剂挤塑板界面剂与相应聚苯板拉伸粘结强度(MPa)原强度0.1020.20混凝土界面处理剂JC/T907耐水强度浸水48h,干燥2h20.0620.10浸水48h,干燥7d20.1020.20表8真空绝热板界面剂性能项目单位性能指标试验方法容器中状态色泽均匀，无杂质，无沉淀，不分层建筑涂料用乳液GB/T206
5、23冻融稳定性(3次)无异常储存稳定性无硬块，无絮凝，无明显分层和结皮不挥发物含量%218最低成膜温度0涂料用乳液和涂料、塑料用聚合物分散体白点温度和最低成膜温度的测定GB/T9267表9抗裂砂浆性能项目单位指标试验方法拉伸粘结强度(与水泥砂浆)标准状态MPaN0.7胶粉聚苯颗粒外墙外保温系统材料JG/T158浸水处理MPa20.5冻融循环处理MPa20.5拉伸粘结强度（与贴砌浆料）标准状态MPa20.10浸水处理MPa20.10可操作时间H1.54.0压折比一3.0柔韧性直径50mm无裂纹漆膜、腻子膜柔韧性测定法GB/T1731表10玻纤网性能项目单位指标试验方法单位面积质量gm22160增
6、强制品试验方法第3部分：单位面积质量的测定GB/T9914.3耐碱断裂强力（经向、纬向）N50mm21300胶粉聚苯颗粒外墙外保温系统材料JG/T158耐碱断裂强力保留率（经向、纬向）%290断裂伸长率（经向、纬向）%5.0氧化错、氧化钛含量%Zr02含量为(14.50.8)%,Ti02含量为(6.00.5)%,或耐碱玻璃纤维网布JC/T841ZrO2和Ti02总含量大于等于19.2%,同时Zr02含量大于等于13.7%,或Zr02含量大于等于16.0%涂塑量gm2220增强制品试验方法第2部分：玻璃纤维可燃物含量的测定GB/T9914.2表11热镀锌电焊网性能:指标W0,11l镀锌加1电iM
7、2焊网:N65GB卢Ill2140表12岩棉复合装饰线条性能项目单位指标试验方法抹面胶浆层厚度mm25聚苯乙烯泡沫(EPS)复合装饰线JC/T2387吸水量gm2500外墙保温复合板通用技术要求JG/T480抗冲击强度J23.0拉伸粘结强度原强度MPaN0.08耐水后MPa20.08不透水性抹面胶浆层内表面无水渗透表13保温材料导热系数的修正系数保温材料名称修正系数a影响因素模塑板1.10尺寸误差、压缩、吸湿、板槽、灰缝石墨模塑板1.15尺寸误差、压缩、吸湿、板槽、灰缝挤塑板、石墨挤塑板1.15尺寸误差、性能衰减、压缩、吸湿、灰缝硬泡聚氨酯板1.15尺寸误差、性能衰减、界面层酚醛泡沫板1.15
8、尺寸误差、吸湿、界面层增强竖丝岩棉复合板1.10压缩、吸湿、抹面胶浆层真空绝热板1.15尺寸误差、压缩、吸湿、灰缝贴砌浆料1.25压缩、吸湿表14外保温系统性能项目单位指标试验方法涂装饰面面砖饰面外观无可见裂缝，无粉化、落现象空鼓、剥外墙外保温系统耐候性试验方法JG/T429耐候性抗裂层至保温层拉伸粘结强度MPa20.10(增强竖丝岩棉复合板或真空绝热板时20.08)面砖与抗裂层拉伸粘结强度M.4吸水量gm2500模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906抗冲击性二层及以上3J级首层IoJ级防护层水蒸气透过湿流密度g/(m2h)20.85建筑材料及其制品水蒸气透过性能试验方法GB/T17146中干法，面砖饰面时试样聚砖缝交叉点为试样中心耐冻融外观无可见裂缝，无粉化、空鼓、剥落现象模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906抗裂层至保温层拉伸粘结强MPa20.10（增强竖丝岩棉复合板或真空绝热板时20.08）面砖与抗裂层拉伸粘结强度20.4不透水性抗裂层内侧无水渗透
