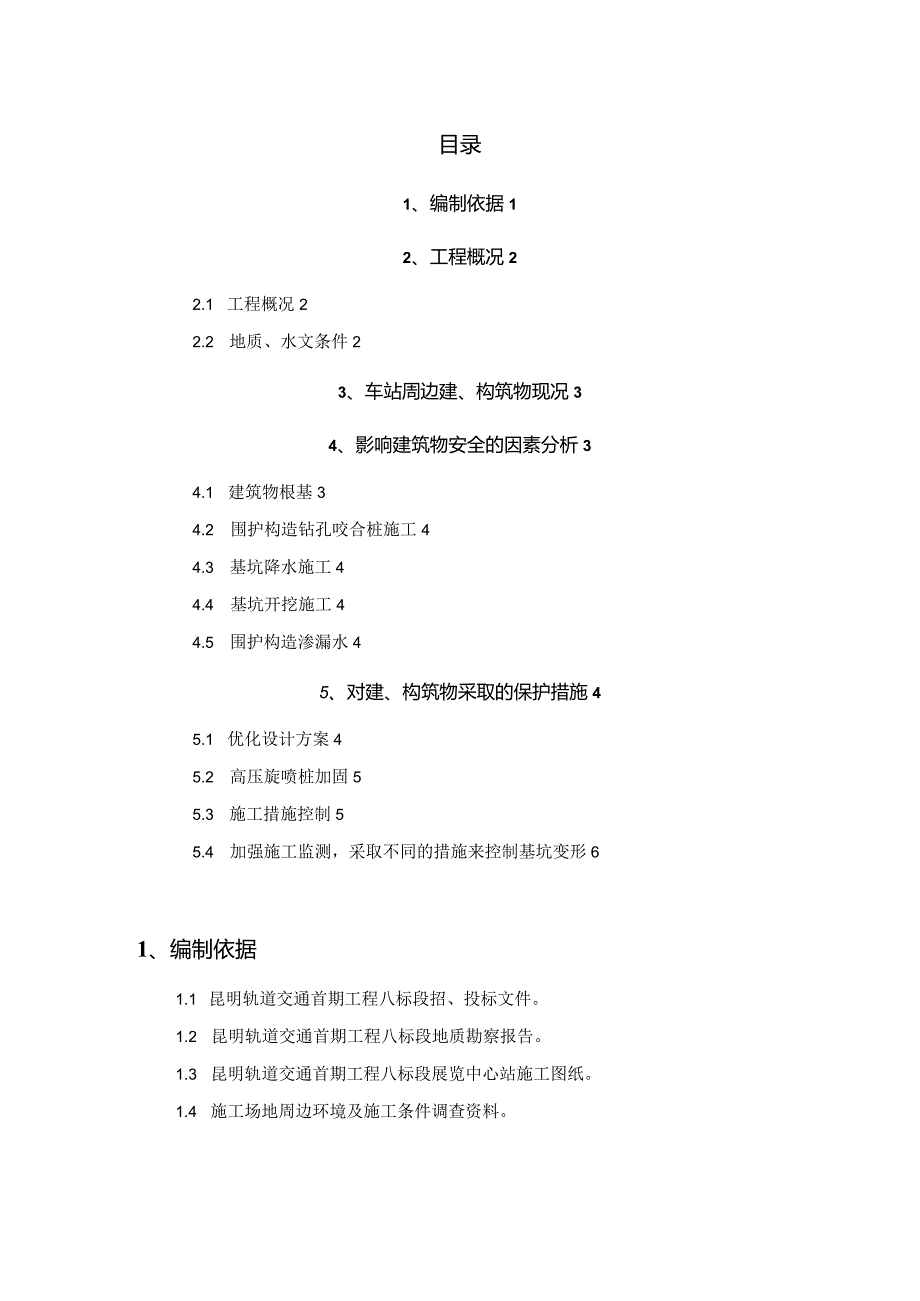

1、目录1、编制依据12、工程概况22.1 工程概况22.2 地质、水文条件23、车站周边建、构筑物现况34、影响建筑物安全的因素分析34.1 建筑物根基34.2 围护构造钻孔咬合桩施工44.3 基坑降水施工44.4 基坑开挖施工44.5 围护构造渗漏水45、对建、构筑物采取的保护措施45.1 优化设计方案45.2 高压旋喷桩加固55.3 施工措施控制55.4 加强施工监测，采取不同的措施来控制基坑变形61、编制依据1.1 昆明轨道交通首期工程八标段招、投标文件。1.2 昆明轨道交通首期工程八标段地质勘察报告。1.3 昆明轨道交通首期工程八标段展览中心站施工图纸。1.4 施工场地周边环境及施工条件

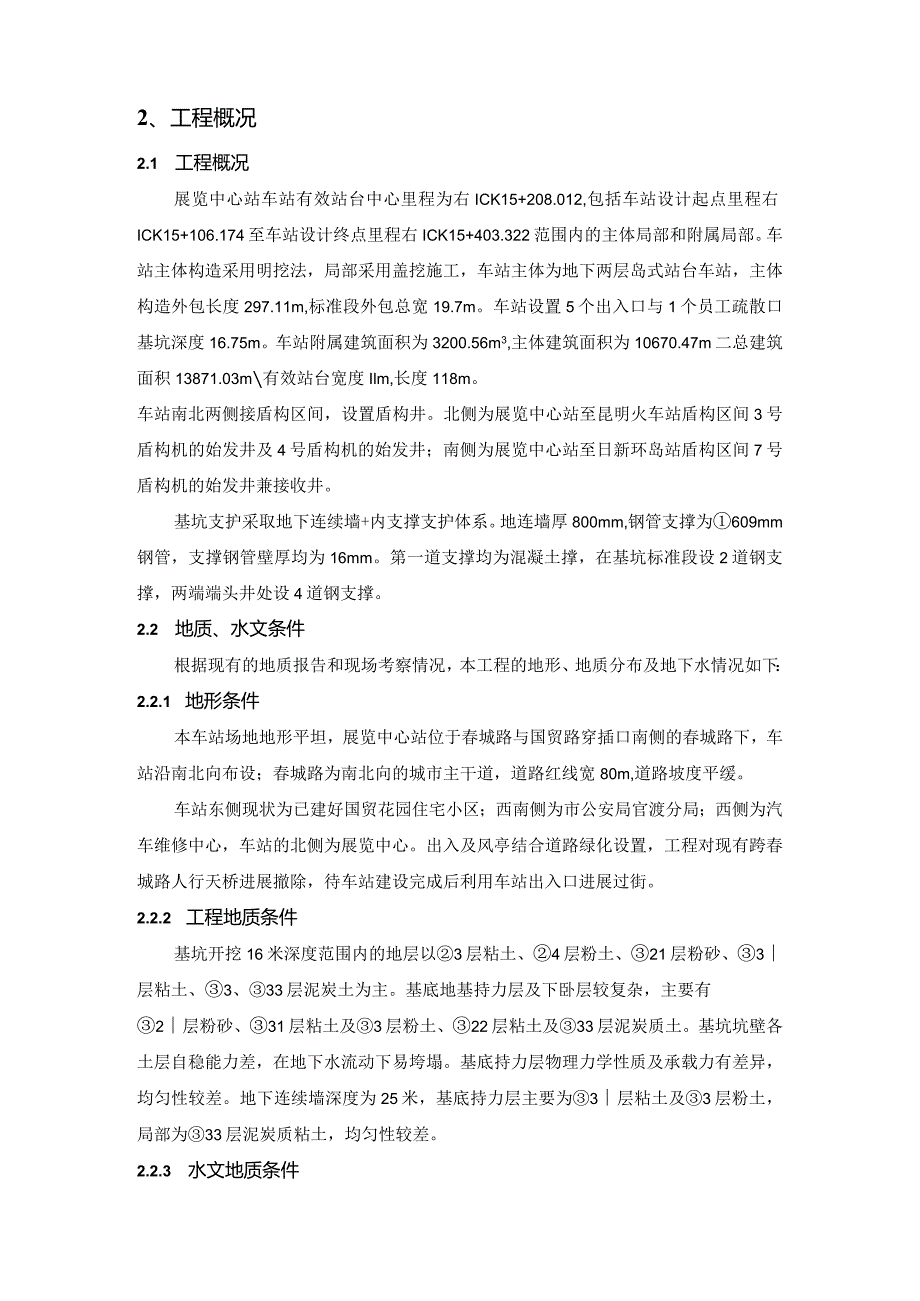

2、调查资料。2、工程概况2.1 工程概况展览中心站车站有效站台中心里程为右ICK15+208.012,包括车站设计起点里程右ICK15+106.174至车站设计终点里程右ICK15+403.322范围内的主体局部和附属局部。车站主体构造采用明挖法，局部采用盖挖施工，车站主体为地下两层岛式站台车站，主体构造外包长度297.11m,标准段外包总宽19.7m。车站设置5个出入口与1个员工疏散口基坑深度16.75m。车站附属建筑面积为3200.56m3,主体建筑面积为10670.47m二总建筑面积13871.03m有效站台宽度Ilm,长度118m。车站南北两侧接盾构区间，设置盾构井。北侧为展览中心站至昆
3、明火车站盾构区间3号盾构机的始发井及4号盾构机的始发井；南侧为展览中心站至日新环岛站盾构区间7号盾构机的始发井兼接收井。基坑支护采取地下连续墙+内支撑支护体系。地连墙厚800mm,钢管支撑为609mm钢管，支撑钢管壁厚均为16mm。第一道支撑均为混凝土撑，在基坑标准段设2道钢支撑，两端端头井处设4道钢支撑。2.2 地质、水文条件根据现有的地质报告和现场考察情况，本工程的地形、地质分布及地下水情况如下：2.2.1 地形条件本车站场地地形平坦，展览中心站位于春城路与国贸路穿插口南侧的春城路下，车站沿南北向布设；春城路为南北向的城市主干道，道路红线宽80m,道路坡度平缓。车站东侧现状为已建好国贸花园
4、住宅小区；西南侧为市公安局官渡分局；西侧为汽车维修中心，车站的北侧为展览中心。出入及风亭结合道路绿化设置，工程对现有跨春城路人行天桥进展撤除，待车站建设完成后利用车站出入口进展过街。2.2.2 工程地质条件基坑开挖16米深度范围内的地层以3层粘土、4层粉土、21层粉砂、3层粘土、3、33层泥炭土为主。基底地基持力层及下卧层较复杂，主要有2层粉砂、31层粘土及3层粉土、22层粘土及33层泥炭质土。基坑坑壁各土层自稳能力差，在地下水流动下易垮塌。基底持力层物理力学性质及承载力有差异，均匀性较差。地下连续墙深度为25米，基底持力层主要为3层粘土及3层粉土，局部为33层泥炭质粘土，均匀性较差。2.2.

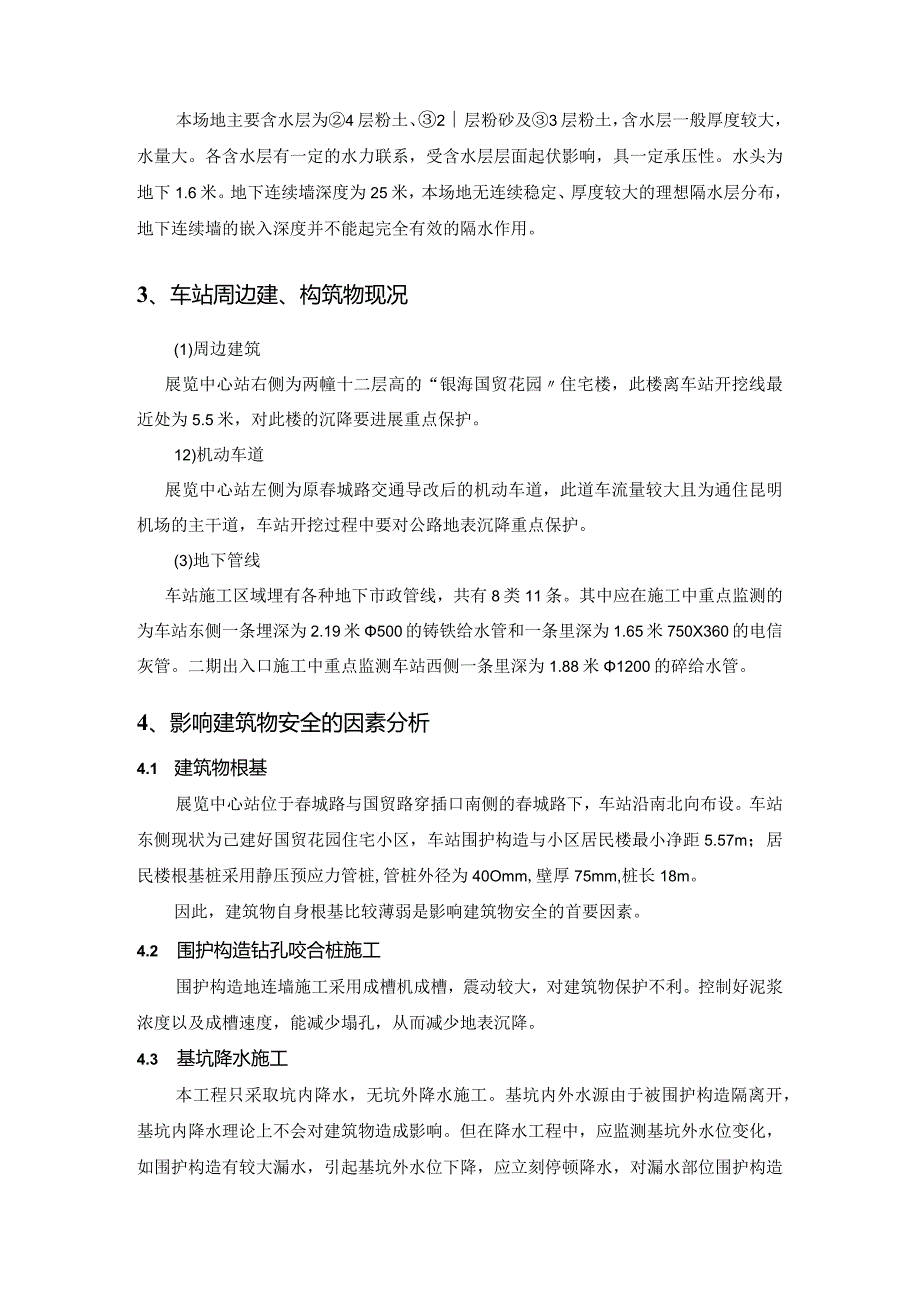

5、3 水文地质条件本场地主要含水层为4层粉土、2层粉砂及3层粉土，含水层一般厚度较大，水量大。各含水层有一定的水力联系，受含水层层面起伏影响，具一定承压性。水头为地下1.6米。地下连续墙深度为25米，本场地无连续稳定、厚度较大的理想隔水层分布，地下连续墙的嵌入深度并不能起完全有效的隔水作用。3、车站周边建、构筑物现况(1)周边建筑展览中心站右侧为两幢十二层高的“银海国贸花园住宅楼，此楼离车站开挖线最近处为5.5米，对此楼的沉降要进展重点保护。12)机动车道展览中心站左侧为原春城路交通导改后的机动车道，此道车流量较大且为通住昆明机场的主干道，车站开挖过程中要对公路地表沉降重点保护。(3)地下管线车
6、站施工区域埋有各种地下市政管线，共有8类11条。其中应在施工中重点监测的为车站东侧一条埋深为2.19米500的铸铁给水管和一条里深为1.65米750X360的电信灰管。二期出入口施工中重点监测车站西侧一条里深为1.88米1200的碎给水管。4、影响建筑物安全的因素分析4.1 建筑物根基展览中心站位于春城路与国贸路穿插口南侧的春城路下，车站沿南北向布设。车站东侧现状为己建好国贸花园住宅小区，车站围护构造与小区居民楼最小净距5.57m；居民楼根基桩采用静压预应力管桩,管桩外径为40Omm,壁厚75mm,桩长18m。因此，建筑物自身根基比较薄弱是影响建筑物安全的首要因素。4.2 围护构造钻孔咬合桩施
7、工围护构造地连墙施工采用成槽机成槽，震动较大，对建筑物保护不利。控制好泥浆浓度以及成槽速度，能减少塌孔，从而减少地表沉降。4.3 基坑降水施工本工程只采取坑内降水，无坑外降水施工。基坑内外水源由于被围护构造隔离开，基坑内降水理论上不会对建筑物造成影响。但在降水工程中，应监测基坑外水位变化，如围护构造有较大漏水，引起基坑外水位下降，应立刻停顿降水，对漏水部位围护构造进展加固补强或采取坑外注水的形式，减少地面沉降变形。4.4基坑开挖施工基坑开挖过程中的围护构造变形对建筑物附近土体沉降变形影响较大，对建筑物保护也有较大影响。深基坑施工讲究土方开挖与支撑的“时空效应，基坑每块土方的开挖在16小时内完成
8、、并在8小时内完成支撑的安装，可减少基坑变形。本工程基坑宽度为19.7m,开挖深度约16米，采用长臂挖掘机在地面直接进展基坑土方开挖，施工效率较高，可以满足“基坑每块土方的开挖在16小时内完成、并在8小时内完成支撑的安装的要求，可有效控制基坑变形（累计变形可控制在30mm以内）。4.5 围护构造渗漏水围护构造发生渗漏水有两种情况，一种是渗漏，另一种是突泥涌沙。围护构造渗漏水较小时，不会引起坑外水位有明显的下降，不会造成坑外有大的地表沉降；水中不携带泥沙更不会造成坑外地表塌陷。此种情况对建筑物保护影响不大。围护构造突泥涌沙时，会造成坑外地下水位下降，从而造成地表沉降；水中带有泥沙，造成基坑附近水
9、土流失，可以在地层中形成空洞，对保护建筑物十分不利。5、对建、构筑物采取的保护措施5.1 优化设计方案为减少工程施工对周边建、构筑物的影响，控制基坑外土体沉降变形，首先从设计上着手，优化设计方案，将对建、构筑物的影响降至最低。采取主要措施有:1、基坑外侧设置水位观测井，及时观测站外水位变化。2、加强此处地连墙的施工质量，尤其是街头质量，此局部地连墙街头由柔性街头改为了工字钢接头，增加防水止水效果。3、在施工过程中，根据具体情况，建议设计在建筑物附近的基坑范围，适当加密钢管支撑的布置，保证将地面沉降变形控制在标准范围内。5.2 高压旋喷桩加固在国贸花园小区住宅楼附近的基坑外侧，设置一道高压旋喷桩
10、止水帷幕，加固基坑外土体，并将围护构造发生渗漏的可能降至最低。旋喷桩采用高压双管旋喷，设计桩径为800mm,桩间咬合300mm,注浆范围为地面以下2米至基底以下2米，高压旋喷桩布置情况详见图U图1：旋喷桩布置示意图5.3 施工措施控制1、减少震动对建、构筑物的影响在建、构筑物附近加强对成槽机抓土的深度控制，以及抓斗的稳定性控制能减少因震动对建、构筑物造成的影响，同时加强对建、构筑物的沉降观测，根据监测结果分析地连墙施工对建、构筑物造成的影响。2、根据地质报告，严格控制泥浆的配比，防止成槽过程发生槽壁坍塌，以及控制好相邻两幅墙的成槽时间。3、基坑降水过程中对建、构筑物的保护在降水工程中，加强监测
11、基坑外水位变化，如发现围护构造有较大漏水，引起基坑外水位下降，应立刻停顿降水，对漏水部位围护构造进展加固补强或采取坑外注水的形式，减少地面沉降变形，防止不均匀沉降对建、构筑物造成的威胁。4、基坑开挖和支撑过程控制分段、分块、分层进展土方开挖，满足基坑开挖“时空效应原理在土方开挖过程中快速完成开挖，及时进展支撑的安装并施加轴力，使基坑无支撑暴露的时间最短；每段基坑开挖完毕后，在最短的时间内完成该段内部构造的施工,使该段基坑暴露时间最短。基坑暴露的时间越短，基坑围护的累加变形越小，对位于基坑边缘的建、构筑物保护越有利。每段土体开挖的长度控制在6m以内，每段的土方开挖时间控制在16小时以内，钢支撑的
12、安装控制在8小时以内，快挖快撑（及时预加支撑轴力），使基坑无支撑暴露的时间尽量缩短。表层土采用两台PC200挖掘机直接挖土装车外运，表层土开挖至第1道支撑底下20cm的位置，每段开挖完及时安装钢支撑并预加轴力。第2、3层土方采用18m长臂挖机在基坑西侧单边进展开挖，基坑内设一台PClOO挖机配合进展翻土。开挖过程中开挖至第2道支撑顶部时停顿大面积开挖,在支撑位置和钢围楝位置进展开槽开挖，开挖深度为支撑底下60cm,及时安装钢支撑，并及时预加支撑轴力，做到先撑后挖。减少动荷载对基坑的影响土方开挖过程中，重型土方车辆和机械尽量不要在建、构筑物附近行走和停留，以减缓基坑的变形速率，到达保护建、构筑物
13、的目的。土方开挖过程渗漏水的处理土方开挖过程中，围护构造外露面及时挂网喷浆或模筑混凝土，及时封闭，同时设置专人观察渗漏水现象，对渗漏水及时处理。有流沙发生时，如流沙位置在开挖面以上且压力不大时，用木楔、棉纱水泥和水玻璃将其封堵，然后在地连墙上打设注浆管，用水泥-水玻璃双液浆封堵。如流沙的位置在开挖面以下或压力较大时，采用麻袋堆码、土方回填平衡压力、喷射混凝土封闭相结合的方式处理，同时在发生流沙对应的咬和桩坑外位置,注水泥水玻璃双液浆封堵，确保建、构筑物的安全。土方开挖至基坑底及时封闭基底土方开挖到基坑底部时，及时进展垫层的施工，并且在最短的时间内完成构造底板的施工。5.4 加强施工监测，采取不
14、同的措施来控制基坑变形1、支撑轴力的监测在建、构筑物附近设置了三组支撑轴力计，来监控支撑轴力情况。当支撑轴力减少较多时，及时进展轴力复加，满足支撑轴力的要求；当支撑轴力较大，支撑有失稳的不安全时，采取增加钢支撑的措施来处理。2、基坑变形的监测在建、构筑物处设置了两组测斜管来监测基坑变形，当基坑变形超过报警值时，根据支撑的轴力情况来适当的增大支撑轴力或者增加支撑数量来到达控制围护构造变形。3、建、构筑物沉降的监测在国贸花园小区住宅楼上分别设置了15个沉降观测点，在施工过程中对其进展观测。监测频率为每天对其观测二次。4、建、构筑物附近地面沉降的监测在基坑周边设置了111个地表沉降观测点，其中建、构
15、筑物附近的地面上设置了35个地表沉降观测点，监测建、构筑物附近地表的沉降，为建、构筑物的沉降趋势提供参考数据。5、建、构筑物旁基坑地连墙变形、墙顶水平垂直位移的监测为了更好的了解建、构筑物旁基坑外土体的变形情况以及基坑变形情况，在基坑周边设置了32个墙顶水平位移与垂直位移变化的观测点，其中建、构筑物附近的地连墙墙上设置了10个。基坑周边设置了36个地连墙墙体变形观测点，其中建、构筑物附近的地连墙墙上设置了11个。6、建、构筑物附近地下水位的监测为控制因基坑降水引起的不均匀沉降，在基坑周边设置了6个水位观测井，其中在建、构筑物附近设置了2个。当基坑外水位发生显著下降时，应立刻停顿降水，并对漏水部位围护构造进展加固补强或采取坑外注水的形式，减少地面沉降变形。7、各监测点布置位置见图2。图2：建、构筑物保护监测布点示意图
