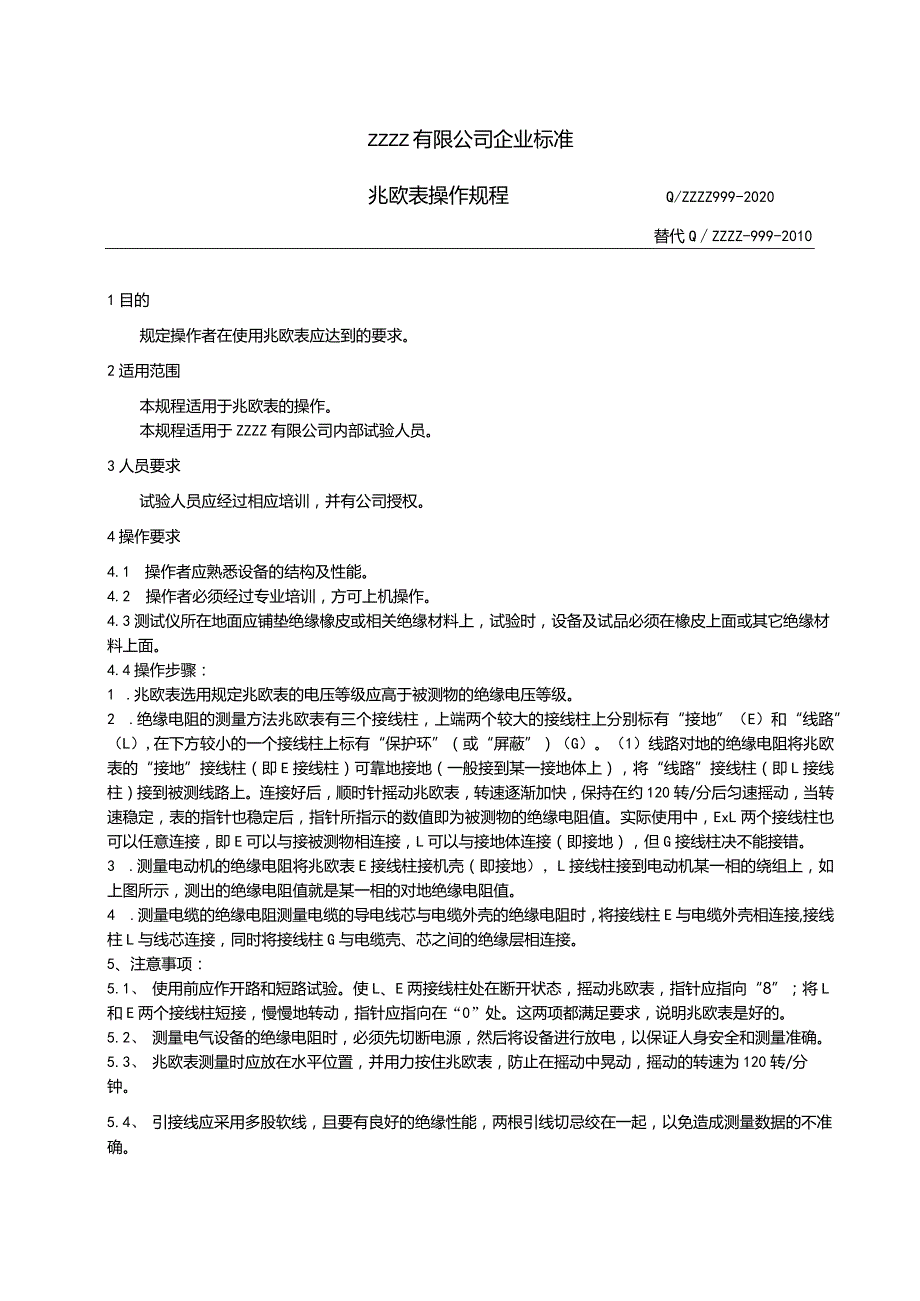

兆欧表操作规程.docx_第1页
第1页 / 共2页

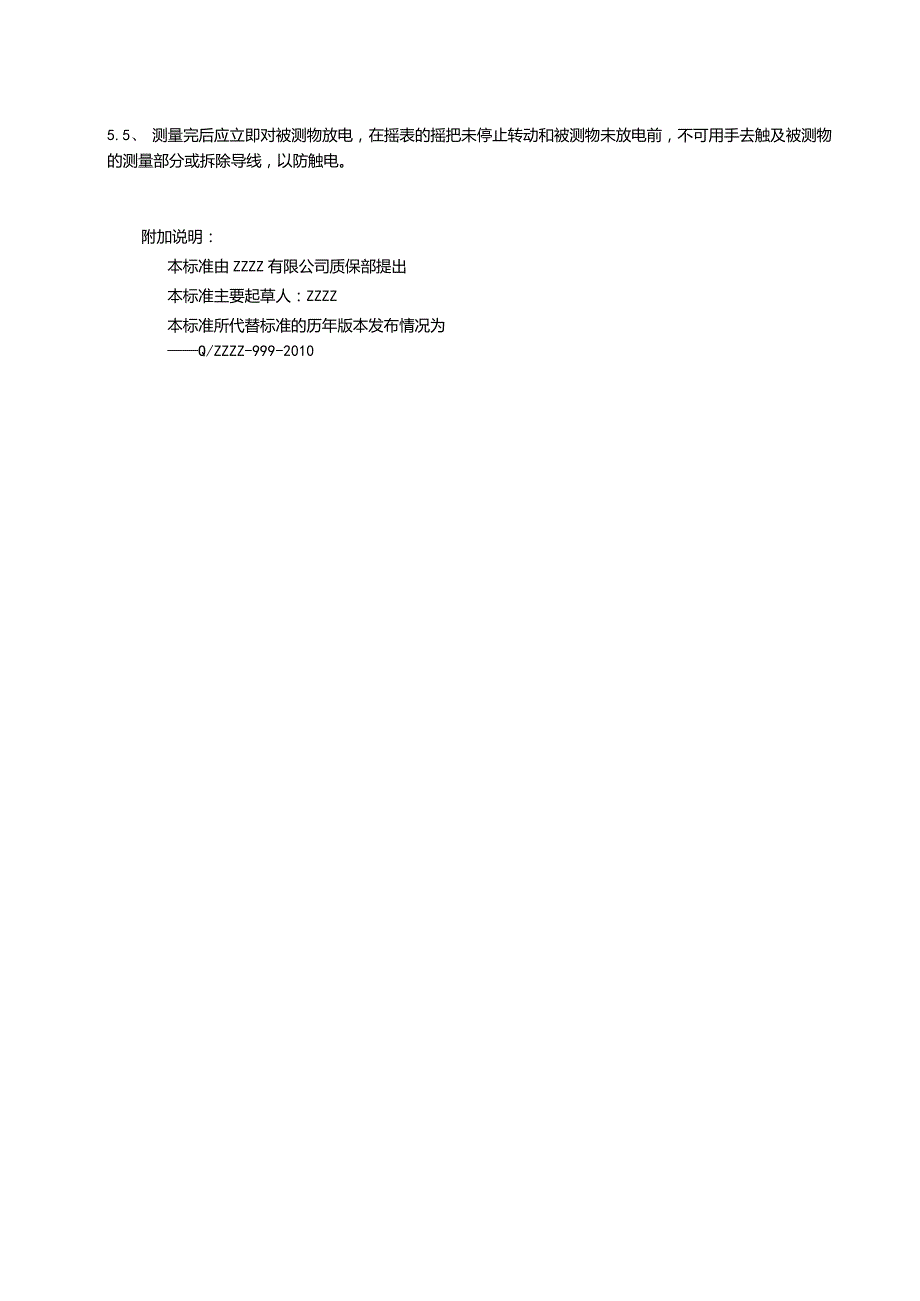

兆欧表操作规程.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《兆欧表操作规程.docx》由会员分享,可在线阅读,更多相关《兆欧表操作规程.docx(2页珍藏版)》请在第壹文秘上搜索。

1、ZZZZ有限公司企业标准兆欧表操作规程Q/ZZZZ999-2020替代QZZZZ-999-20101目的规定操作者在使用兆欧表应达到的要求。2适用范围本规程适用于兆欧表的操作。本规程适用于ZZZZ有限公司内部试验人员。3人员要求试验人员应经过相应培训,并有公司授权。4操作要求4.1 操作者应熟悉设备的结构及性能。4.2 操作者必须经过专业培训,方可上机操作。4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上,试验时,设备及试品必须在橡皮上面或其它绝缘材料上面。4.4操作步骤:1 .兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。2 .绝缘电阻的测量方法兆欧表有三个接线柱,上端两个较大

2、的接线柱上分别标有“接地”(E)和“线路”(L),在下方较小的一个接线柱上标有“保护环”(或“屏蔽”)(G)。(1)线路对地的绝缘电阻将兆欧表的“接地”接线柱(即E接线柱)可靠地接地(一般接到某一接地体上),将“线路”接线柱(即L接线柱)接到被测线路上。连接好后,顺时针摇动兆欧表,转速逐渐加快,保持在约120转/分后匀速摇动,当转速稳定,表的指针也稳定后,指针所指示的数值即为被测物的绝缘电阻值。实际使用中,ExL两个接线柱也可以任意连接,即E可以与接被测物相连接,L可以与接地体连接(即接地),但G接线柱决不能接错。3 .测量电动机的绝缘电阻将兆欧表E接线柱接机壳(即接地),L接线柱接到电动机某

3、一相的绕组上,如上图所示,测出的绝缘电阻值就是某一相的对地绝缘电阻值。4 .测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时,将接线柱E与电缆外壳相连接,接线柱L与线芯连接,同时将接线柱G与电缆壳、芯之间的绝缘层相连接。5、注意事项:5.1、 使用前应作开路和短路试验。使L、E两接线柱处在断开状态,摇动兆欧表,指针应指向“8”;将L和E两个接线柱短接,慢慢地转动,指针应指向在“0”处。这两项都满足要求,说明兆欧表是好的。5.2、 测量电气设备的绝缘电阻时,必须先切断电源,然后将设备进行放电,以保证人身安全和测量准确。5.3、 兆欧表测量时应放在水平位置,并用力按住兆欧表,防止在摇动中晃动,摇动的转速为120转/分钟。5.4、 引接线应采用多股软线,且要有良好的绝缘性能,两根引线切忌绞在一起,以免造成测量数据的不准确。5.5、 测量完后应立即对被测物放电,在摇表的摇把未停止转动和被测物未放电前,不可用手去触及被测物的测量部分或拆除导线,以防触电。附加说明:本标准由ZZZZ有限公司质保部提出本标准主要起草人:ZZZZ本标准所代替标准的历年版本发布情况为Q/ZZZZ-999-2010
