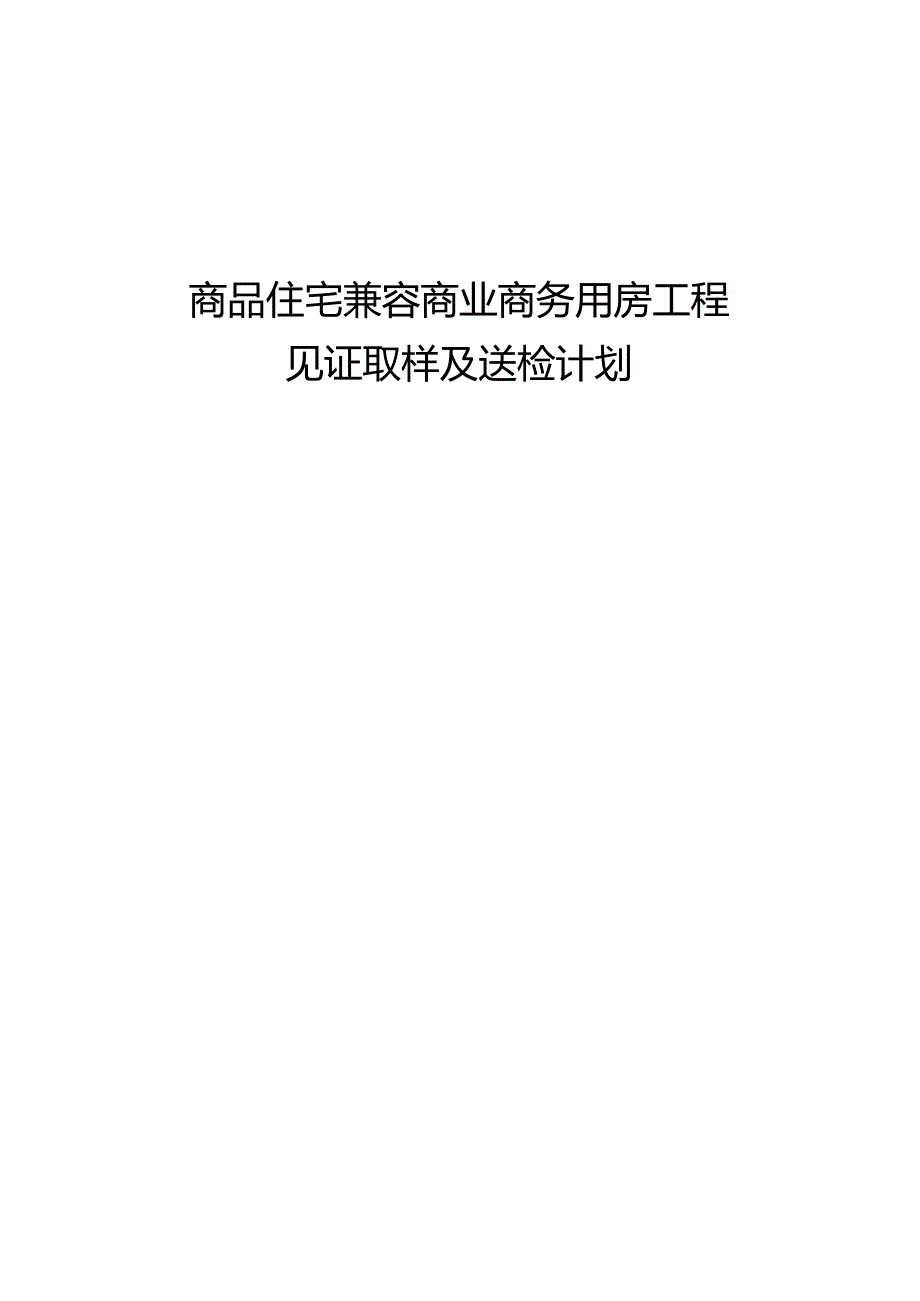

《商品住宅兼容商业商务用房工程见证取样及送检计划.docx》由会员分享，可在线阅读，更多相关《商品住宅兼容商业商务用房工程见证取样及送检计划.docx（13页珍藏版）》请在第壹文秘上搜索。

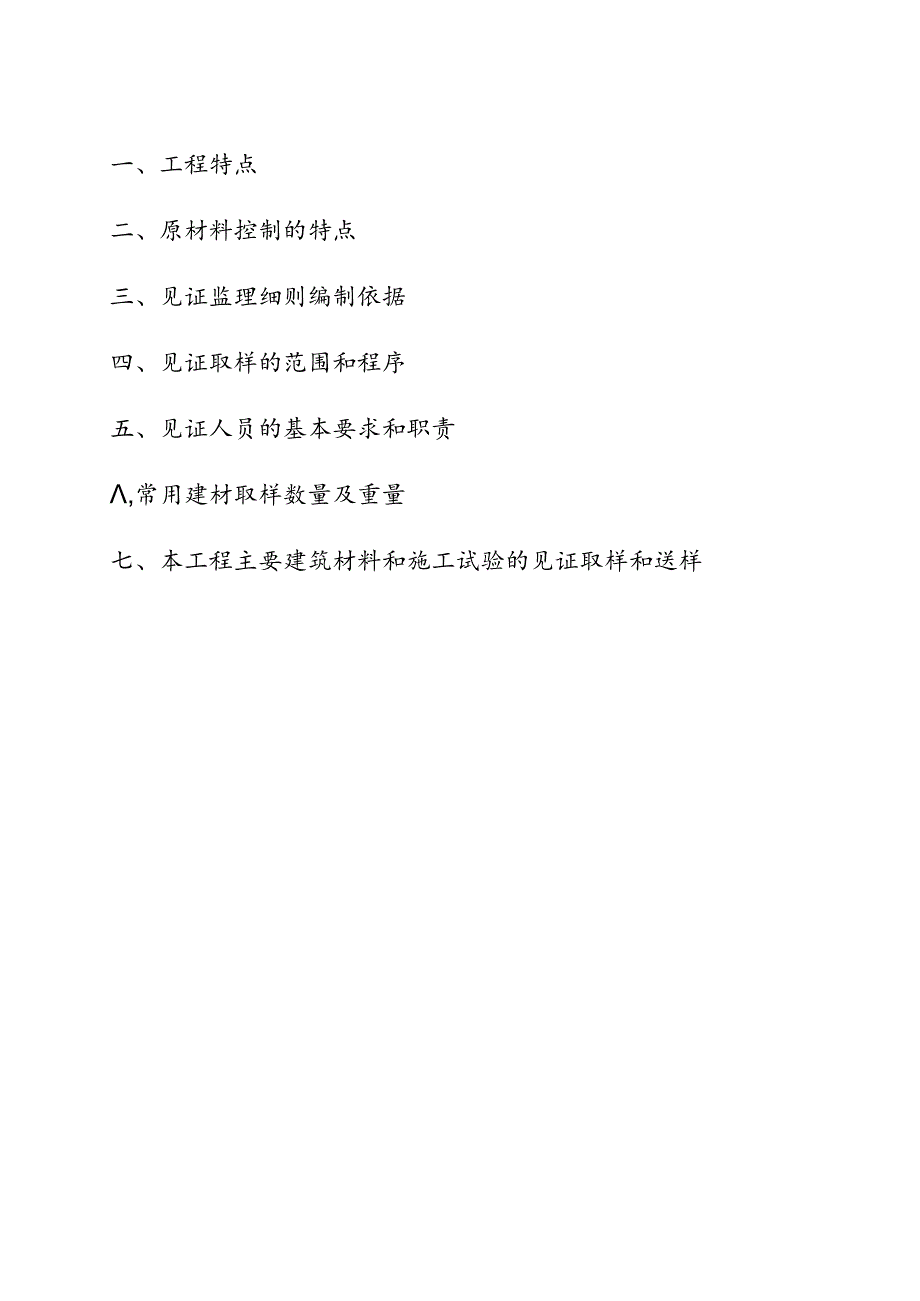

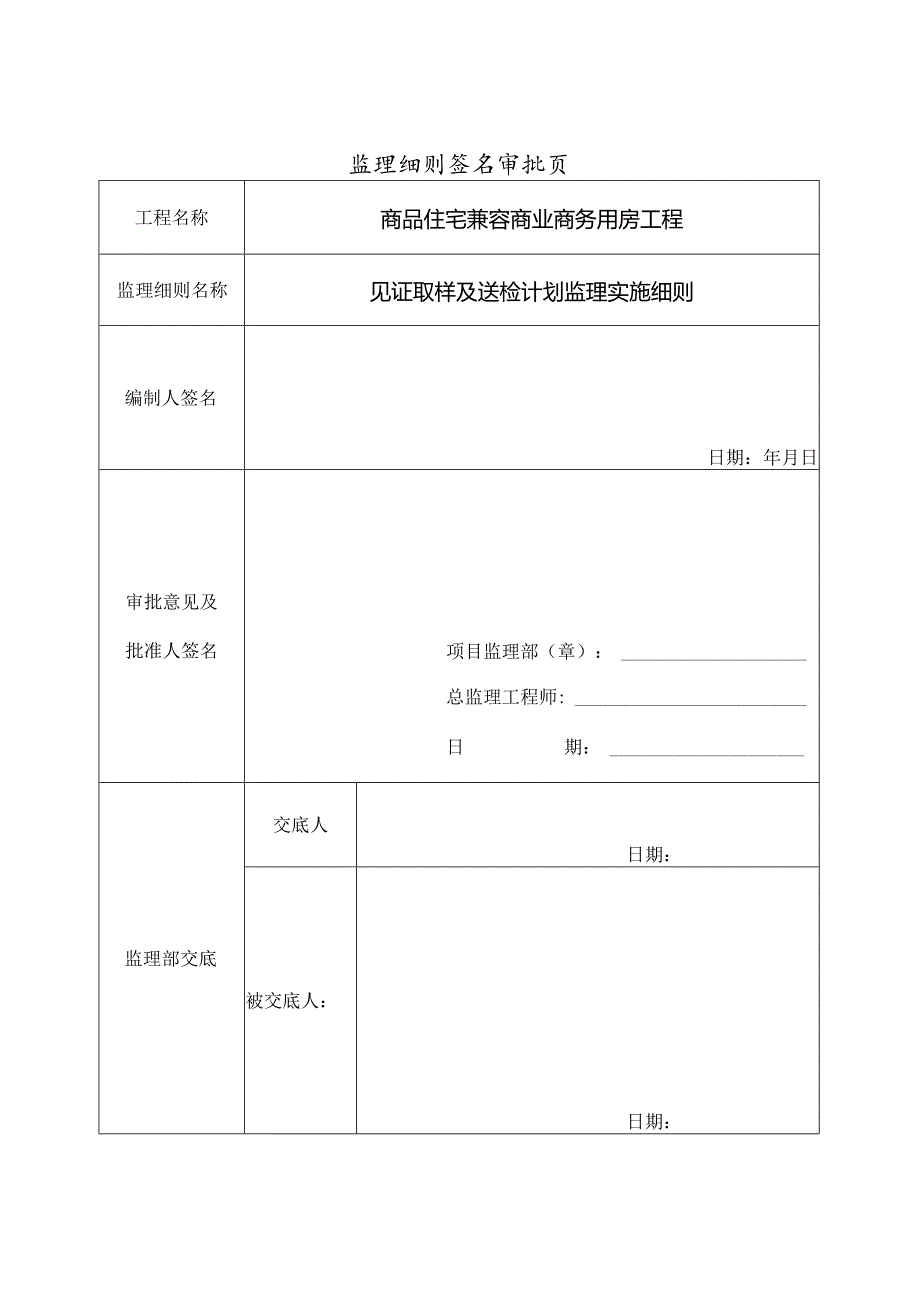

1、商品住宅兼容商业商务用房工程见证取样及送检计划监理细则签名审批页工程名称商品住宅兼容商业商务用房工程监理细则名称见证取样及送检计划监理实施细则编制人签名日期：年月日审批意见及批准人签名项目监理部（章）：总监理工程师:日期：监理部交底交底人日期：被交底人：日期：一、工程特点二、原材料控制的特点三、见证监理细则编制依据四、见证取样的范围和程序五、见证人员的基本要求和职责,常用建材取样数量及重量七、本工程主要建筑材料和施工试验的见证取样和送样一、工程微施1、工程项目名称：商品住宅兼容商业商务用房工程2、工程项目地址：本工程位于杭州XX。3、工程规模：，项目总用地面积约3.99万m2,地下总建筑面积约
2、5000Om2。地下室一层，局部二层,采用框剪结构。一层地库为预应力管桩桩基础，二层地库为钻孔灌注桩基础,主楼1#、2#、7#、8#、9#、10#为钻孔灌注桩基础，3#、4#、5#、6#楼为预应力管桩基础，围护结构采用三轴搅拌桩加单轴搅拌桩、钻孔灌注桩、冠梁、锚索及支撑、内侧被动土加固等方式。4、建设单位：5、勘测单位：6、设计单位：7、施工单位：8、监理单位：二、原初料控制的特克材料质量是工程质量的基础，加强对材料质量的控制是提高工程质量的保障。因此，对工程材料进行严格的管理是工程质量控制中的一个重要环节。在工程中使用的钢材，水泥，混凝土试块、砂浆试块、砌块、防水材料、保温材料及节能材料的见
3、证取样的控制与管理工作。三、见证或理佃则编制保据1 .监理规划2 .建设工程监理规范、建筑材料标准规范、杭州市房屋建筑工程和市政基础设施工程实行见证取样和送检规定、工程建设监理工作标准3 .建设部房屋建筑工程和市政基础设施工程实行见证取样和送检规定的通知4 .房屋建筑工程和市政基础设施工程实行见证取样和送检规定的通知5 .GB/T25774.3-2010焊接材料的检验6 .GB/T50107-2010混凝土强度检验评定标准7 .GB/T22555-2010散料验收抽样检验程序和抽样方案8 .建筑工程施工质量验收统一标准GB50300-20139 .钢筋焊接接头试验方法标准JGJ/T27-201
4、410 .给水排水管道工程施工及验收规范11 .施工组织设计12 .其他现行的相关文件、规范四，见证取停的范与和穆格(一)范围本工程结构用钢筋及焊接试件、砌体及装饰用水泥，商品混凝土试块及砂浆试块、防水材料、保温材料的见证取样送样，土方回填的压实度的现场见证取样。桩基检测、结构实体检测的现场见证。(二)程序1、 本工程实行24小时监理工作制度，现场监理见证人员均可见证以上内容。2、 施工企业取样人员在现场进行原材料取样、焊接试样取样和试块制作时，见证人员必须在旁见证。3、 见证人员应对试样进行监护,并和施工企业取样人员一起将试样送至检测单位或采取有效的封样措施送样。4、 检测单位在接受委托检验
5、任务时，须由送检单位填写委托单，见证人员应在检验委托单上签名，检测单位签收。5、 检测单位应在检验报告单备注栏中注明见证人员姓名，发生试样不合格情况，首先要通知工程受监质监站和见证单位。见证人员的某洋要求和取才()基本要求1、 见证人员应是本工程项目监理部人员。2、 必须具备本工程相关专业知识。(二)职责1、 取样时，见证人员必须在现场进行见证。2、 见证人员必须对试样进行监护。3、 见证人员必须和施工人员一起将试样送至检测单位。4、 有专用送样工具的工地，见证人员必须亲自封样。5、 见证人员必须在检验委托单上签字。6、 见证人员对试样的代表性和真实性负有法定责任。以，库用文材眼科出步及名称规
6、格（mm）数量及重量混凝土试块1501501503块/组X8kg块=24kg组抗渗试块1751851506块/组XIOkg/块=60kg组砂浆试块70.770.770.76块/组X0.75kg/块=4.5kg组蒸压加气混凝土砌块600250X240砂细砂、中砂、粗砂20kg组石子连续粒级5105165205-255-31.55-40单粒级10201631.520-4031.5-6340-8080kg组水泥425#525#6kg组钢筋抗拉55Omm/根冷弯50Omm/根4根/组钢筋焊接抗拉55Omm/根冷弯50Ommz根冷弯500mm根电渣压力焊3根/组闪光对焊6根/组单面焊3根/组套筒连接抗拉
7、55Omm/根3根/组节能材料见后页备注因考虑检验损耗，部分材料的取样数量比规范规定略有增加上、有工程i要建筑行料布施工被脸的见证眼曲和送客(三)预拌(商品)碎1、 取样方法预拌混凝士(商品混凝土),除应在预拌混凝土厂内按规定留置试块外,商品混凝土运至施工现场后，还应根据预拌混凝土规定：(1)用于交货检验的混凝土试样应在交货地点采取。每100m3相同配合比的混凝土，取样不得少于一次：一个工作班拌制的相同配合比的混凝土不足IOom3时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000m3时，其交货检验的试样为每200m3混凝土取样不得少于一次。(2)用于出厂检验的混
8、凝土试样应在搅拌地点采取，每100盘相同配合比的混凝土取样不得少于一次;每一工作班相同配合比的混凝土不足100盘时，取样亦不得少于一次。(3)对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100m3相同配合比的混凝土取样检验不得少于一次,当一个工作班相同配合比的混凝土不足IoOm3时，取样不得少于一次。本工程按相关要求现场“二材、二块“取样送检，具体案以下计划执行:在实际过程中还应根据具体情况作适当调整，如季节施工、混凝土方量的改变等。(4)混凝土力学性能试验应以三个试件为一组。每组试件所用的拌合物根据不同要求应从混凝土输送车的出料口卸料流1434处内取样，用于检验现浇
9、混凝土工程或预制构件质量的试件分组及取样原则，应按现行混凝土结构工程施工及验收规范及其它有关规定执行。2、 质量控制及结果判定(1)商品混凝土厂家应备资料01原材料质保书及复试报告；02水泥品种、标号及每立方米混凝土中的水泥用量；03骨料种类、产地和最大粒径；04混凝土强度等级和坍落度；05混凝土配合比和标准试件强度等；06轻骨料混凝土还应提供其密度等级。(2)碎质量控制混凝土质量检验与判定的依据是混凝土质量控制标准(GB50164-20U)和混凝土强度检验评定标准(GBT50107-2010)o混凝土拌合物应检验的质量指标为：各种混凝土拌合物均应检验其坍落度或工作度；掺引气剂的混凝土拌合物应
10、检验其含气量；根据需要还应检验混凝土拌合物的水灰比、水泥含量及均匀性。(3)於强度的检验评定评定方法有三种：即统计方法(一)、统计方法(二)和非统计方法,详见碎强度检验评定标准(GB/T50107-2010)。(一)砌砂浆试块1、常规取样方法每一层楼或每250m3砌体中各种强度等级的砂浆，至少留置一组砂浆试块(共六块)当砂浆强度等级或级配比有变更时，应另做试块，基础砌体按一层数计。2、见证取样本工程按每幢楼每层留置1组试块。(三)钢筋及焊接件1、钢筋取样01取样规则钢筋应按批进行检查和验收，每批重量不大于60to每批应由同厂、同炉号、同级别、同规格、同生产工艺、同进场时间的钢筋组成。02取样数
11、量钢筋的试样数量根据其供货形式的不同而不同，原则上每进一批钢筋,即对该批各种型号的钢筋抽样一次，作见证取样第三方检测的数量，视进场的数量合批次确定，若连续进场同规格，同批号的钢筋达120吨以上时,见证取样一次，若进场钢筋间隔时间较长，每隔一个月见证取样一次。直条钢筋：每批直条钢筋应做2个拉伸试验，2个弯曲试验。用碳素结构钢(GB/T700-2006)验收的直条钢筋每批应做1个拉伸试验,1个弯曲试验。盘条钢筋：每批盘条钢筋应做1个拉伸试验，2个弯曲试验。冷拉钢筋：每批冷拉钢筋应做2个拉伸试验，2个弯曲试验。03取样方法拉伸和弯曲试验的试样可在每批材料中任选两根钢筋，从每根钢筋上任一端截去不少于5
12、0Omm后再取两个试样，共四根。(2) 筋焊接件取样(3) 闪光对焊01钢筋闪光对焊接头的力学性能试验包括拉伸和冷弯试验，应从每批成品中切取6个试件，3个作拉伸试验，3个作冷弯试验。02在同一班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少时，可在一周之内累计计算，如累计仍不足300个接头，也应按一批计算，见证取样数量按600个接头取样一次，或15天取样一次。03接头处不得有横向裂纹。04与电极接触处的钢筋表面，对于m级钢筋，不得有明显的烧伤；IV级钢筋焊接时不得有烧伤；负温闪光对焊时，对于III、IV级钢筋，均不得有烧伤。05接头处的弯折角不
13、得大于4。06接头处的钢筋轴线偏移，不得大于钢筋直径的10%,同时不得大于2mmo(4) 电阻点焊01凡钢筋级别、直径及尺寸相同的焊接制品，即为同一类型制品，每200件为一批。02热轧钢筋点焊应作抗剪试验，试件为3件。冷拔低碳钢丝焊点，除作抗剪试验外，还应对较小钢丝作拉伸试验，试件各为3件。电弧焊01在工厂焊接条件下，以300个同类型接头(同钢筋级别、同接头形式)为一批；在现场安装条件下，每楼层中以300个同类型接头(同钢筋级别、同接头形式、同焊接位置)作为一批，不足300个时，仍作为一批。02从每批成品中切取3个接头作拉伸试验。3、 建筑用钢筋及焊接件的检测项目(1) 原材料01钢筋：屈服点
14、、抗拉强度、延伸率、冷弯。02冷拉钢筋：屈服点、抗拉强度、延伸率、冷弯。(2) 钢筋焊接件01闪光对焊：抗拉强度、冷弯。02电阻点焊：抗剪力(抗拉强度、延伸率)。03电弧焊：抗拉强度。4、 结果判定(1)钢筋钢筋原材料力学性能必须分别满足现行国家标准钢筋混凝土用热轧带肋钢筋GB1499.2-2007/XG1-2009的有关规定。钢筋混凝土用热轧带肋钢筋表面形状钢筋级别强度等级代号公称直径(mm)屈服点s(Mpa)不小于抗拉强度6b(Mpa)不小于伸长率旌(%)不小于冷弯d-弯心直径a钢筋直径月牙肋IIIHRB400825284040054116180od=6a180od=7a钢筋焊接件A、闪光对焊拉伸试验：三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值；余热处理In级钢筋接头试件的抗拉强度均不得小于热轧In级钢筋抗拉强度570Mpa;至少有两个试件断在焊缝之外，并呈延性断烈。弯曲试验：在规定的弯心直径下弯曲至90。时，至少有两个试件不得发生破断。B、电阻点焊C、焊点的抗剪试验结果，应符合建设部标准JGJ18-2012所规定的抗剪力指标。焊点的拉伸试验结果，应不低于冷拔低碳钢丝乙级的规定数值。D、电弧焊钢筋电弧焊焊头的拉伸试验，三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值；3个试件均应断于焊缝之外，并应至少有两个试件呈延性断裂。E、钢筋焊接前必须先进行工艺性试焊。
