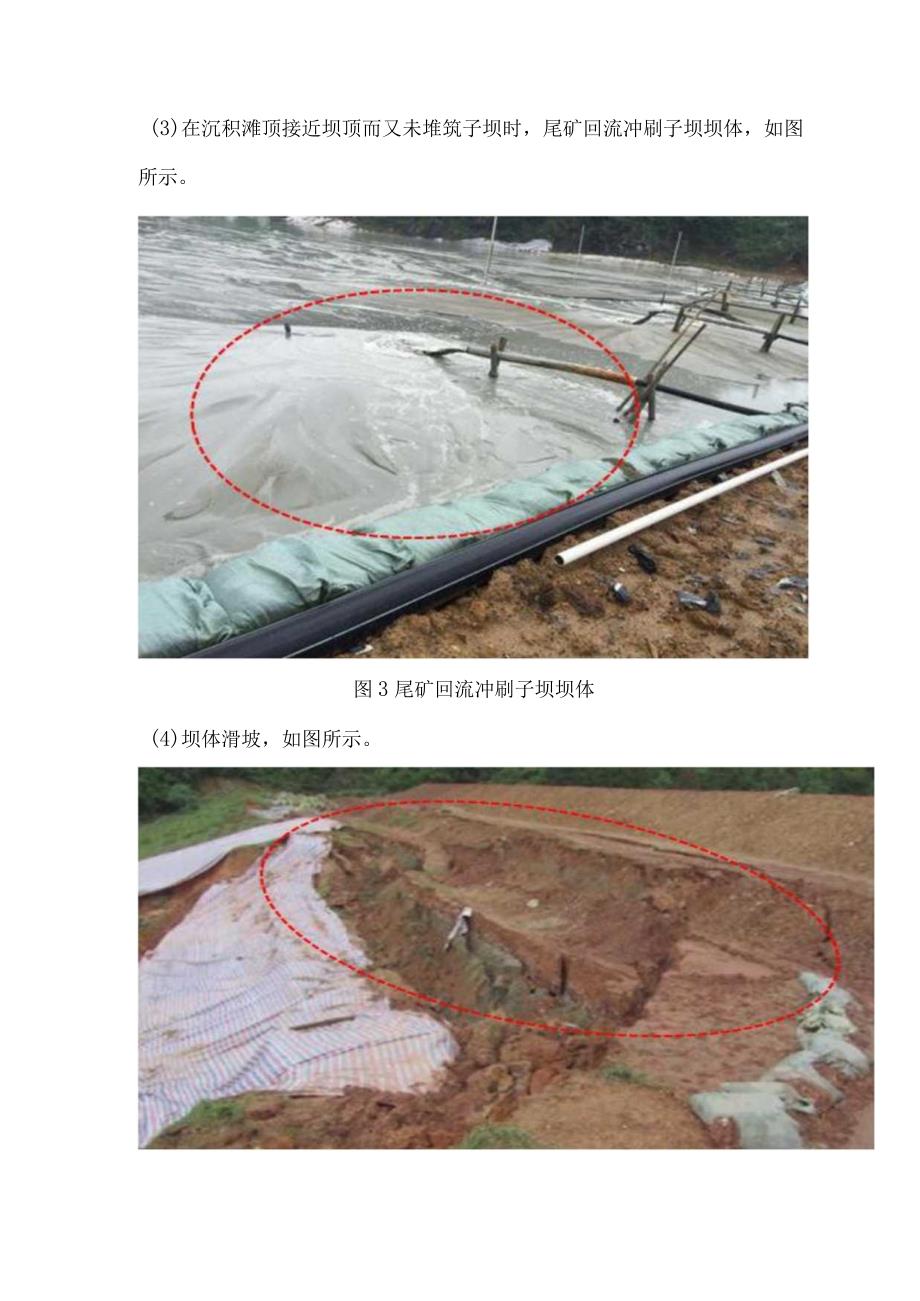

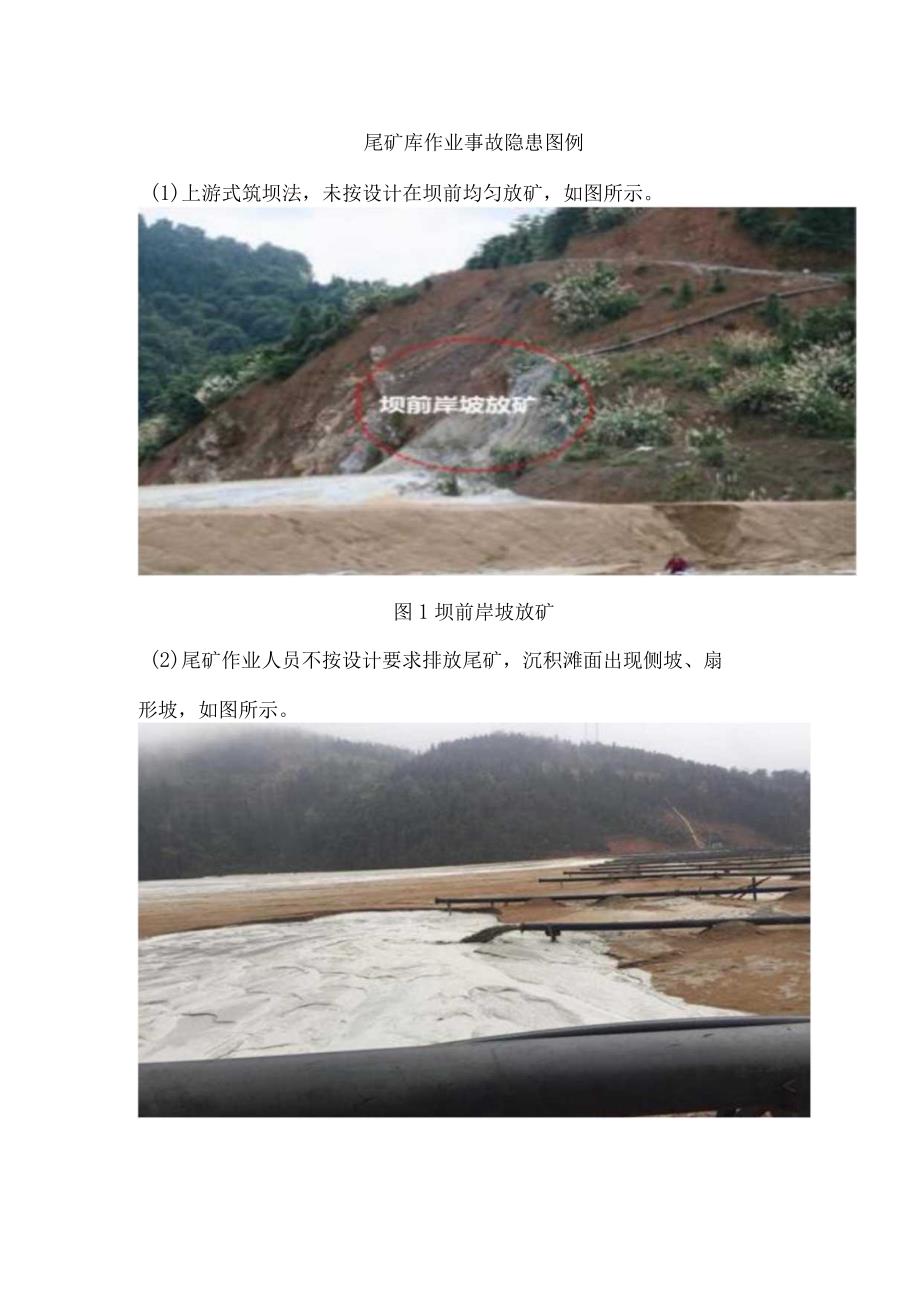

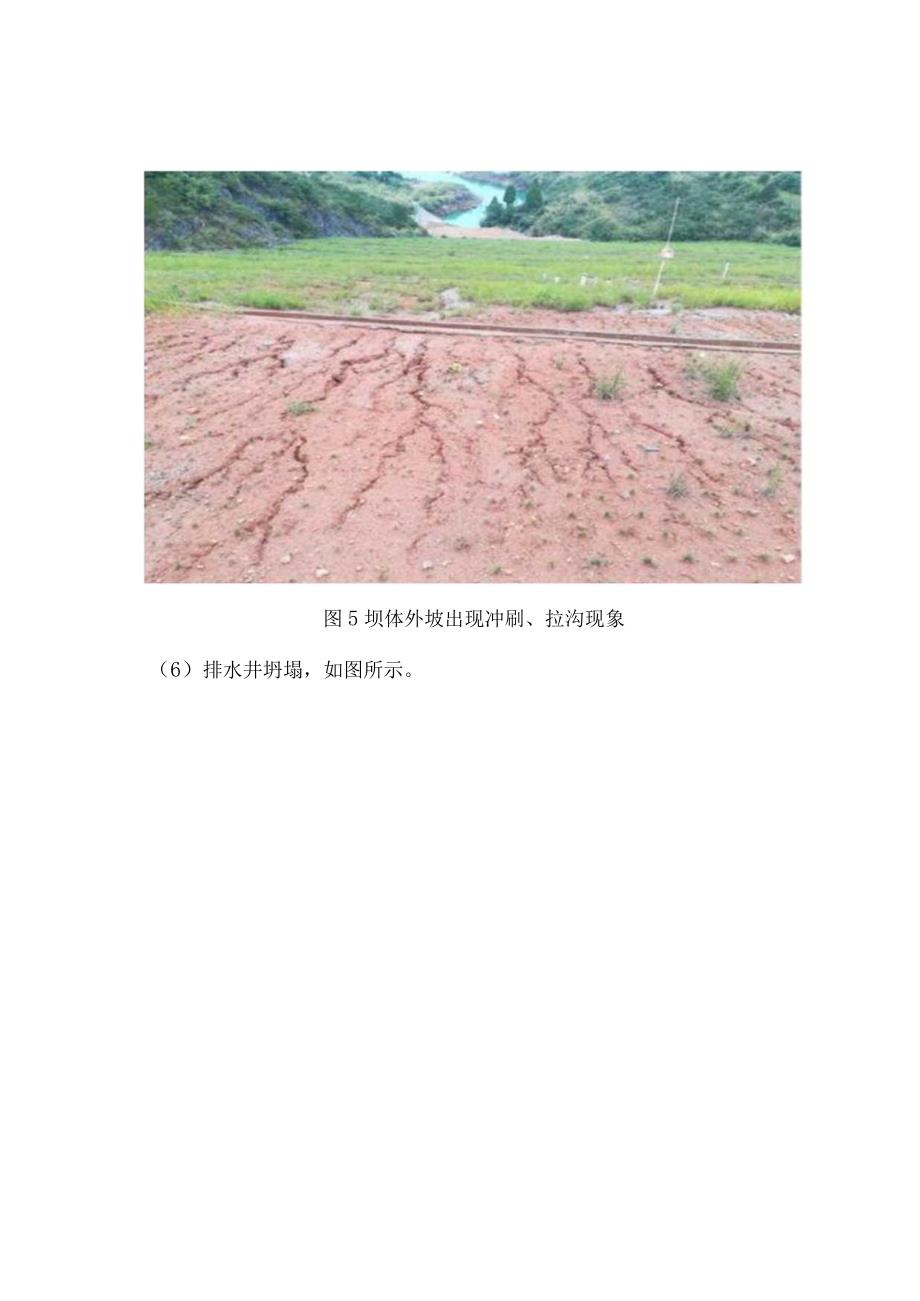

尾矿库作业事故隐患图例(1)上游式筑坝法，未按设计在坝前均匀放矿，如图所示。图1坝前岸坡放矿(2)尾矿作业人员不按设计要求排放尾矿，沉积滩面出现侧坡、扇形坡，如图所示。(3)在沉积滩顶接近坝顶而又未堆筑子坝时，尾矿回流冲刷子坝坝体，如图所示。图3尾矿回流冲刷子坝坝体(4)坝体滑坡，如图所示。图5坝体外坡出现冲刷、拉沟现象（6）排水井坍塌，如图所示。(7)排水井拱板加盖过程中，拱板与立柱之间未严丝合缝，如图所图7排水井拱板与立柱之间未严丝合缝(8)排水竖井堵塞严重，影响防排洪设施进水能力，如图所示。(9)排水井钢筋裸露，如图所示。图9排水井钢筋裸露(10)堆积坝坡上的排渗设施未按设计要求铺设，坝体浸润线过高，浸润线从堆积坝坡逸出，如图所示。图11设计以外的尾矿进库(12)设计以外的废料进库，侵占尾矿库调洪库容，如图所示。
