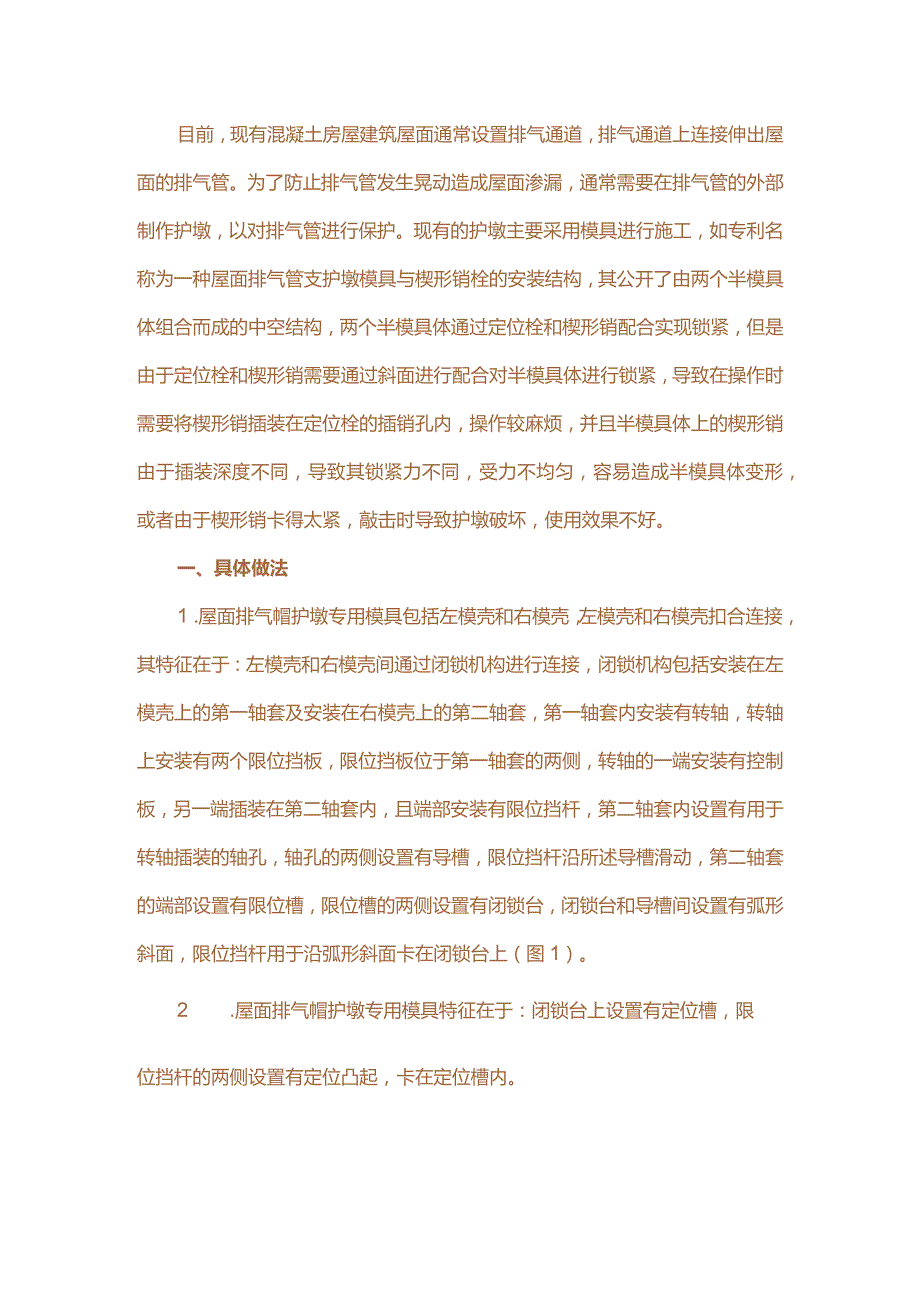

1、目前，现有混凝土房屋建筑屋面通常设置排气通道，排气通道上连接伸出屋面的排气管。为了防止排气管发生晃动造成屋面渗漏，通常需要在排气管的外部制作护墩，以对排气管进行保护。现有的护墩主要采用模具进行施工，如专利名称为一种屋面排气管支护墩模具与楔形销栓的安装结构，其公开了由两个半模具体组合而成的中空结构，两个半模具体通过定位栓和楔形销配合实现锁紧，但是由于定位栓和楔形销需要通过斜面进行配合对半模具体进行锁紧，导致在操作时需要将楔形销插装在定位栓的插销孔内，操作较麻烦，并且半模具体上的楔形销由于插装深度不同，导致其锁紧力不同，受力不均匀，容易造成半模具体变形，或者由于楔形销卡得太紧，敲击时导致护墩破坏，
2、使用效果不好。一、具体做法1 .屋面排气帽护墩专用模具包括左模壳和右模壳，左模壳和右模壳扣合连接，其特征在于：左模壳和右模壳间通过闭锁机构进行连接，闭锁机构包括安装在左模壳上的第一轴套及安装在右模壳上的第二轴套，第一轴套内安装有转轴，转轴上安装有两个限位挡板，限位挡板位于第一轴套的两侧，转轴的一端安装有控制板，另一端插装在第二轴套内，且端部安装有限位挡杆，第二轴套内设置有用于转轴插装的轴孔，轴孔的两侧设置有导槽，限位挡杆沿所述导槽滑动，第二轴套的端部设置有限位槽，限位槽的两侧设置有闭锁台，闭锁台和导槽间设置有弧形斜面，限位挡杆用于沿弧形斜面卡在闭锁台上（图1）。2 .屋面排气帽护墩专用模具特征

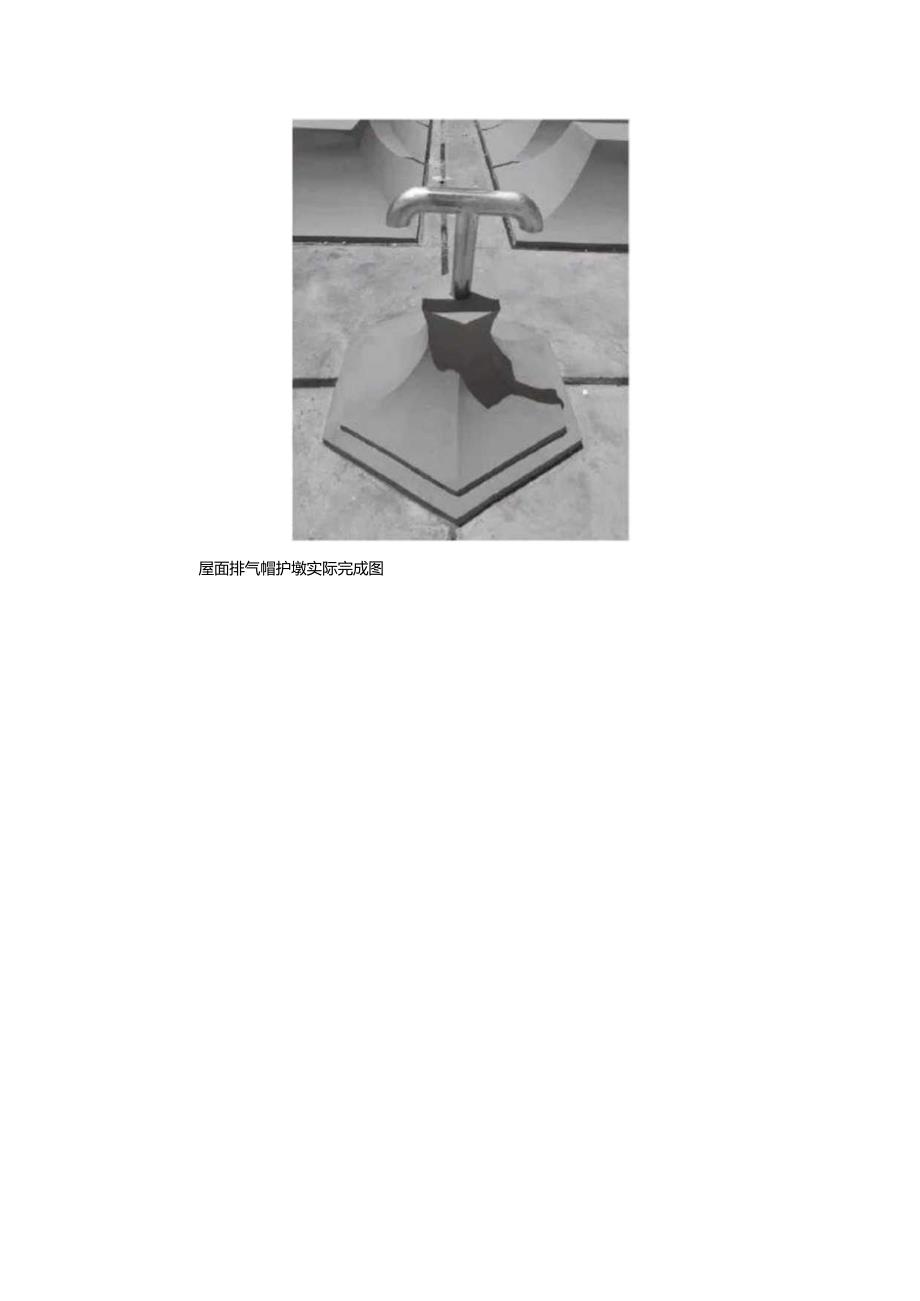

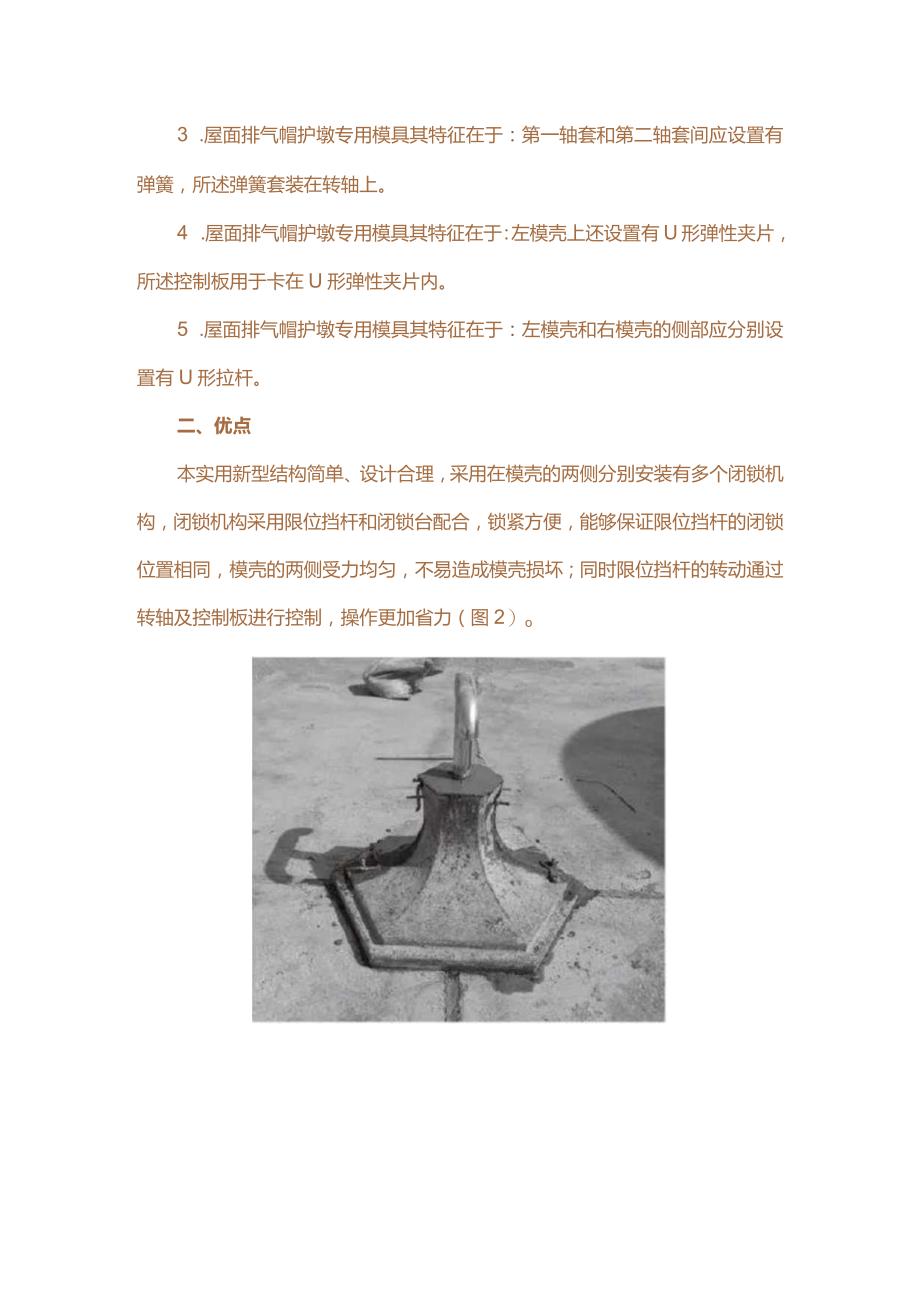

3、在于：闭锁台上设置有定位槽，限位挡杆的两侧设置有定位凸起，卡在定位槽内。3 .屋面排气帽护墩专用模具其特征在于：第一轴套和第二轴套间应设置有弹簧，所述弹簧套装在转轴上。4 .屋面排气帽护墩专用模具其特征在于：左模壳上还设置有U形弹性夹片，所述控制板用于卡在U形弹性夹片内。5 .屋面排气帽护墩专用模具其特征在于：左模壳和右模壳的侧部应分别设置有U形拉杆。二、优点本实用新型结构简单、设计合理，采用在模壳的两侧分别安装有多个闭锁机构，闭锁机构采用限位挡杆和闭锁台配合，锁紧方便，能够保证限位挡杆的闭锁位置相同，模壳的两侧受力均匀，不易造成模壳损坏；同时限位挡杆的转动通过转轴及控制板进行控制，操作更加省力（图2）o屋面排气帽护墩实际完成图
