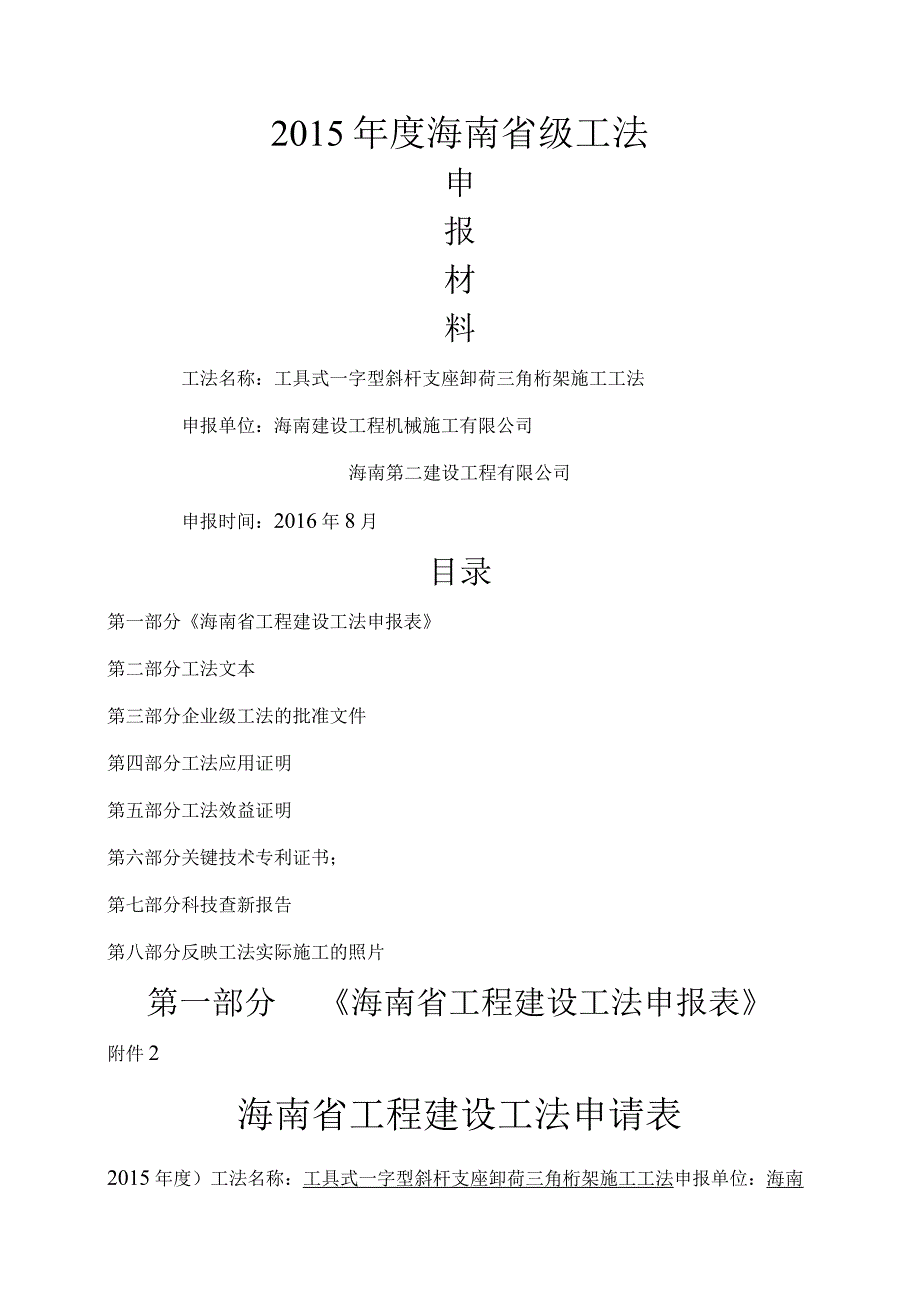

1、2015年度海南省级工法申报材料工法名称：工具式一字型斜杆支座卸荷三角桁架施工工法申报单位：海南建设工程机械施工有限公司海南第二建设工程有限公司申报时间：2016年8月目录第一部分海南省工程建设工法申报表第二部分工法文本第三部分企业级工法的批准文件第四部分工法应用证明第五部分工法效益证明第六部分关键技术专利证书；第七部分科技查新报告第八部分反映工法实际施工的照片第一部分海南省工程建设工法申报表附件2海南省工程建设工法申请表2015年度）工法名称：工具式一字型斜杆支座卸荷三角桁架施工工法申报单位：海南建设工程机械施工有限公司海南第二建设工程有限公司申报时间：二O一六年八月海南省住房和城乡建设厅制

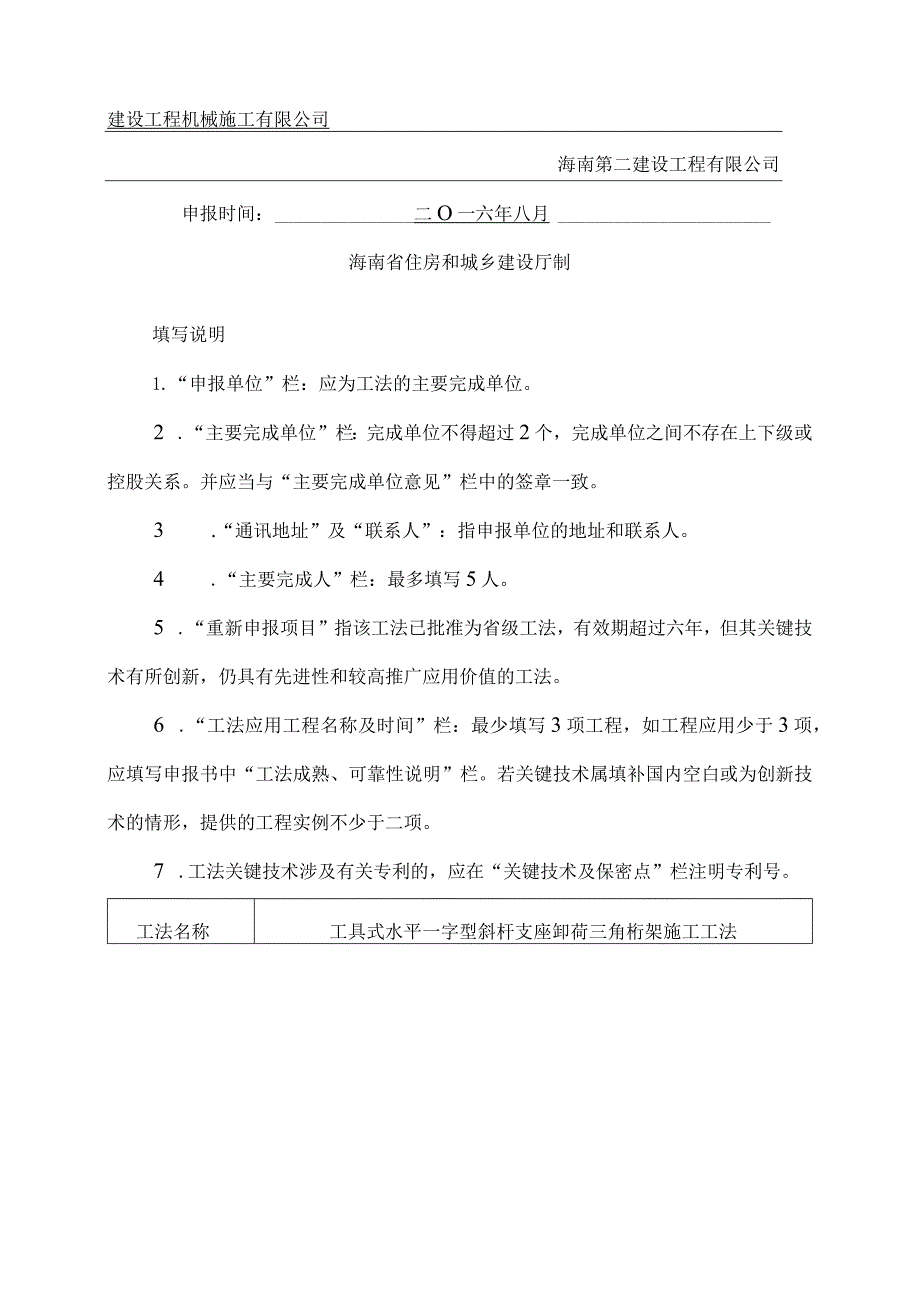

2、填写说明1.“申报单位”栏：应为工法的主要完成单位。2 .“主要完成单位”栏：完成单位不得超过2个，完成单位之间不存在上下级或控股关系。并应当与“主要完成单位意见”栏中的签章一致。3 .“通讯地址”及“联系人”：指申报单位的地址和联系人。4 .“主要完成人”栏：最多填写5人。5 .“重新申报项目”指该工法已批准为省级工法，有效期超过六年，但其关键技术有所创新，仍具有先进性和较高推广应用价值的工法。6 .“工法应用工程名称及时间”栏：最少填写3项工程，如工程应用少于3项，应填写申报书中“工法成熟、可靠性说明”栏。若关键技术属填补国内空白或为创新技术的情形，提供的工程实例不少于二项。7 .工法关键
3、技术涉及有关专利的，应在“关键技术及保密点”栏注明专利号。工法名称工具式水平一字型斜杆支座卸荷三角桁架施工工法主要完成单位1、海南建设工程机械施工有限公司2、海南第二建设工程有限公司通讯地址海口市科技大道1号海建科技大厦5楼邮编570311联系人李欣电话e-mail(3)主要兀成人姓名职务职称工作单位林冶董事长高工海南建设工程机械施工有限公司陈起盛总经理高工海南第二建设工程有限公司徐明总工高工海南建设工程机械施工有限公司王世伟总工高工海南第二建设工程有限公司李欣总工办主任工.程师海南建设工程机械施工有限公司工法应用的工程名称及时间1、2015年4月2015年12月，盛泰佳园1#、2#商住楼2、
4、2014年12月2015年12月，万宁万利隆商务酒店3、2015年7月2015年12月，海南水苑名称、组织审定的单位和时间工法关键技术获科技成果奖励情况原工法名称、完成单位、省级工法批准文号及ZD去编号（重新申报项目填写此栏）工法内容简述:外墙钢管脚手架的卸荷三角桁架安装虽经常使用，但是由失稳引发的安全事故依旧屡有发生。究其原因在于，现有脚手架中用来卸荷的钢管三角桁架悬挑单元，其水平杆及斜杆与建筑物的连接都不十分可靠或不方便。1工法特点1、水平一字型斜杆支座为专利构件，来自国家专利（ZL2.2）“钢管脚手架连墙组件J2、水平一字型斜杆支座与梁板或墙之间采用螺栓连接的方式，极大的方便了连墙件的安
5、装和拆卸。3、水平一字型斜杆支座可拆卸，成为可重复使用的工具式构件，有效地降低了施工成本。4、对构筑物的墙体占用面积小，进而降低了对后期施工造成的影响。5、水平一字型斜杆支座在工厂进行标准化生产，配合先进的施工工艺，进行安装、使用、拆除，然后检查整理，保管，重复使用。2适用范围主要用于超过50米高度,在65米高度范围内的在建外墙脚手架工程。每隔15米高度左右用新型三角桁架进行卸荷。用预埋的方法，或在楼层浇筑混凝土后用植入的方法，设置水平一字型斜杆支座，加上新型连墙件，组成安全可靠的多层三角桁架卸荷单元。减少工字钢悬挑脚手架的使用。3施工工艺流程及操作要点3.1 施工工艺流程3.1.1 安装工艺
6、流程定位放线一预埋螺杆一水平一字型斜杆支座与外露螺杆紧固卸荷斜钢管与脚手架立杆用扣件连接。3.1.2 拆除工艺流程拆除脚手架立杆上的连接扣件-拆除水平一字型斜杆支座一截除露出螺杆及该处补外墙装修。工法成熟、可靠性说明（工程实例少于3项填写此栏目）关键技术及保密点（有专利权的，请注明专利号）：斜杆支座为水平一字型支座，其斜面底座中的底板设置为钢板。钢板上设有螺栓孔，螺栓孔与设置在构筑物的主体结构中的连接螺栓匹配。需要注意的是，连接螺栓在构筑物的主体结构上所设置的位置，应当满足当钢板上的螺栓孔套入连接螺栓。钢板的一侧固定有具有倾斜角度的倾斜钢板。约束杆垂直贯通于倾斜钢板后，与水平钢板固定连接。水平
7、钢板上设有1-2个螺栓孔。如果是既有建筑，就在梁板上钻孔；如果是在建工程，就在梁板上预埋螺杆。水平一字型斜杆支座的螺杆与连接垫板用螺母紧固。螺母可以为单螺母，也可以为双螺母。水平一字型斜杆支座上的卸荷斜钢管与脚手架立杆用扣件连接，根据需要选用单扣件或双扣件，以及不同的钢管长度。该一字型斜杆支座为合作伙伴蒙理明发明的国家专利（ZL20132055458.2）“钢管脚手架连墙组件”。技术水平和技术难度（包括与国内外同类技术水平比较）：本工法的关键技术水平在省内处于领先水平，工序规范，质量可靠，具备很高的推广价值。工程应用情况及应用前景：1工程案例：盛泰佳园1#、2#商住楼盛泰佳园1#、2#商住楼工
8、程由海南建设工程机械施工有限公司承建。其中：1#楼地上13层，地下室1层，建筑面积8579.1011f,建筑高度为42.6米，地下室层高4.8米，首层层高5.1米，二层4.5米，其余均为3.00米。结构形式为剪力墙结构，建筑结构安全等级为二级，抗震设防烈度为8度，地下室防水等级为二级。2#楼地上17层，地下室1层，建筑面积11787.64Tn）建筑高度为54.6米，地下室层高4.8米，首层层高5.1米，二层4.5米，其余均为3.00米。结构形式为剪力墙结构，建筑结构安全等级为二级，抗震设防烈度为8度，地下室防水等级为二级。该工程外墙脚手架采用工具式水平一字型斜杆支座卸荷三角桁架施工工艺，施工速
9、度快、方便安装和拆除，保证了外墙施工的有序展开，获得良好的综合效益，节约了资源，该工程按此工法施工，质量合格。2工程案例：万宁万利隆商务酒店工程万宁万利隆商务酒店工程由海南建设工程机械施工有限公司承建，工程位于万宁市，于2014年12月开工，总建筑面为41011.5m2,框剪结构，地上23层，地下1层。该工程外墙脚手架采用工具式水平一字型斜杆支座卸荷三角桁架施工工艺，施工速度快、方便安装和拆除，保证了外墙施工的有序展开，获得良好的综合效益，节约了资源，该工程按此工法施工，质量合格。3工程案例：海南水苑项目海南水苑项目由海南第二建设工程有限公司承建，建设场地位于海口市美兰区海府路46号，为商住楼
10、。剪力墙结构，地下1层，地上1#楼20层，2#楼25层，总建筑面积：33341.78肝，1#楼总建筑高度70.25m,首层商铺层高5.1m,标准层高3.0m；2#楼总建筑高度78.55m,首层架空层高3.15m,标准层高3.0m。该工程外墙脚手架采用型钢悬挑扣件式钢管脚手架搭设，分别在12层、18层各设一道工具式一字型斜杆支座卸荷。本工法安拆方便快捷，牢固可靠，获得建设单位上述工程质量良好，未发现任何质量问题。以上工程应用本工法，工序规范，质量优良，节能减排，具备全面推广的条件。经济效益和社会效益（包括节能和环保效益）：1、水平一字型斜杆支座与梁或墙之间采用螺栓连接的方式，极大的方便了连墙件的
11、安装和拆卸。2、水平一字型斜杆支座可拆卸，成为可重复使用的工具式构件，有效地降低了施工成本。3、对构筑物的墙体占用面积小，进而降低了对后期施工造成的影响。4、水平一字型斜杆支座在工厂进行标准化生产，配合先进的施工工艺，进行安装、使用、拆除，然后检查整理，保管，重复使用。主要完成单位意见：第一完成单位签章第二完成单位签章年月日年月日专家评审推荐意见：组长：年月S海南省建筑业协会意见：签章年月H第二部分工法文本工具式水平一字型斜杆支座卸荷三角桁架施工工法海南建设工程机械施工有限公司海南第二建设工程有限公司1前言外墙钢管脚手架的卸荷三角桁架安装虽经常使用，但是由失稳引发的安全事故依旧屡有发生。究其原
12、因在于，现有脚手架中用来卸荷的钢管三角桁架悬挑单元，其水平杆及斜杆与建筑物的连接都不十分可靠或不方便。2工法特点1、水平一字型斜杆支座为专利构件，来自国家专利（ZL2.2）“钢管脚手架连墙组件“o2、水平一字型斜杆支座与梁板或墙之间采用螺栓连接的方式，极大的方便了连墙件的安装和拆卸。3、水平一字型斜杆支座可拆卸，成为可重复使用的工具式构件，有效地降低了施工成本。4、对构筑物的墙体占用面积小，进而降低了对后期施工造成的影响。5、水平一字型斜杆支座在工厂进行标准化生产，配合先进的施工工艺,进行安装、使用、拆除，然后检查整理，保管，重复使用。3适用范围主要用于超过50米高度，在65米高度范围内的在建
13、外墙脚手架工程。每隔15米高度左右用新型三角桁架进行卸荷。用预埋的方法，或在楼层浇筑混凝土后用植入的方法，设置水平一字型斜杆支座，加上新型连墙件,组成安全可靠的多层三角桁架卸荷单元。减少工字钢悬挑脚手架的使用。4工艺原理见图1,斜杆支座为水平一字型支座，其斜面底座中的底板设置为钢板。钢板上设有螺栓孔，螺栓孔与设置在构筑物的主体结构中的连接螺栓匹配。需要注意的是，连接螺栓在构筑物的主体结构上所设置的位置，应当满足当钢板上的螺栓孔套入连接螺栓。钢板的一侧固定有具有倾斜角度的倾斜钢板。约束杆垂直贯通于倾斜钢板后，与水平钢板固定连接。水平钢板上设有1-2个螺栓孔。如果是既有建筑，就在梁板上钻孔；如果是
14、在建工程，就在梁板上预埋螺杆。水平一字型斜杆支座的螺杆与连接垫板用螺母紧固。螺母可以为单螺母，也可以为双螺母。水平一字型斜杆支座上的卸荷斜钢管与脚手架立杆用扣件连接，根据需要选用单扣件或双扣件，以及不同的钢管长度。5施工工艺流程及操作要点5.1 施工工艺流程5.1.1 安装工艺流程定位放线一预埋螺杆一水平一字型斜杆支座与外露螺杆紧固一卸荷斜钢管与脚手架立杆用扣件连接。5.1.2 拆除工艺流程拆除脚手架立杆上的连接扣件一拆除水平一字型斜杆支座一截除露出螺杆及该处补外墙装修。5.2 操作要点5.2.1 安装工艺要点安装前，应按专项施工方案向施工人员进行交底；应对连墙件、钢管、扣件、脚手板、安全网等
