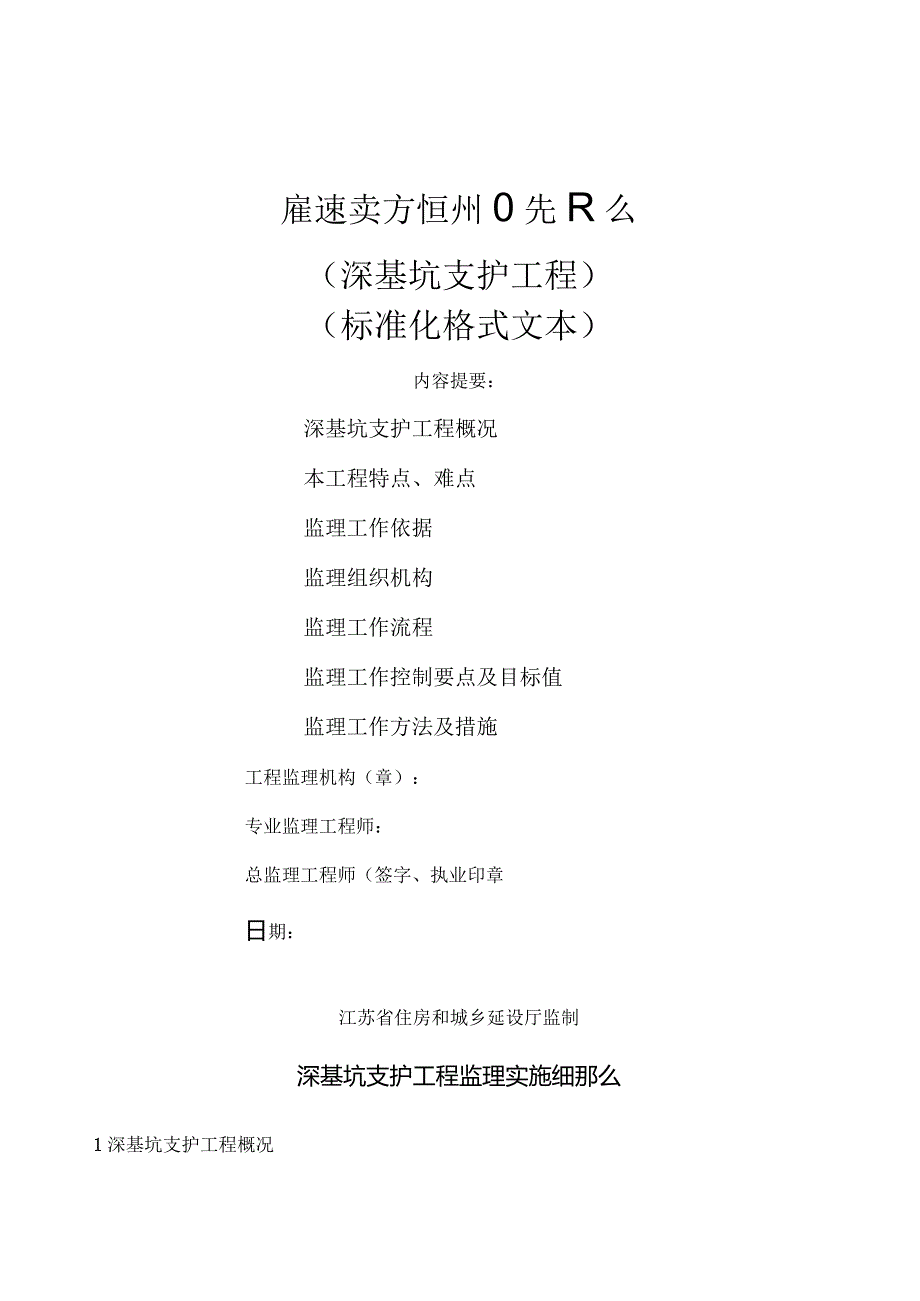

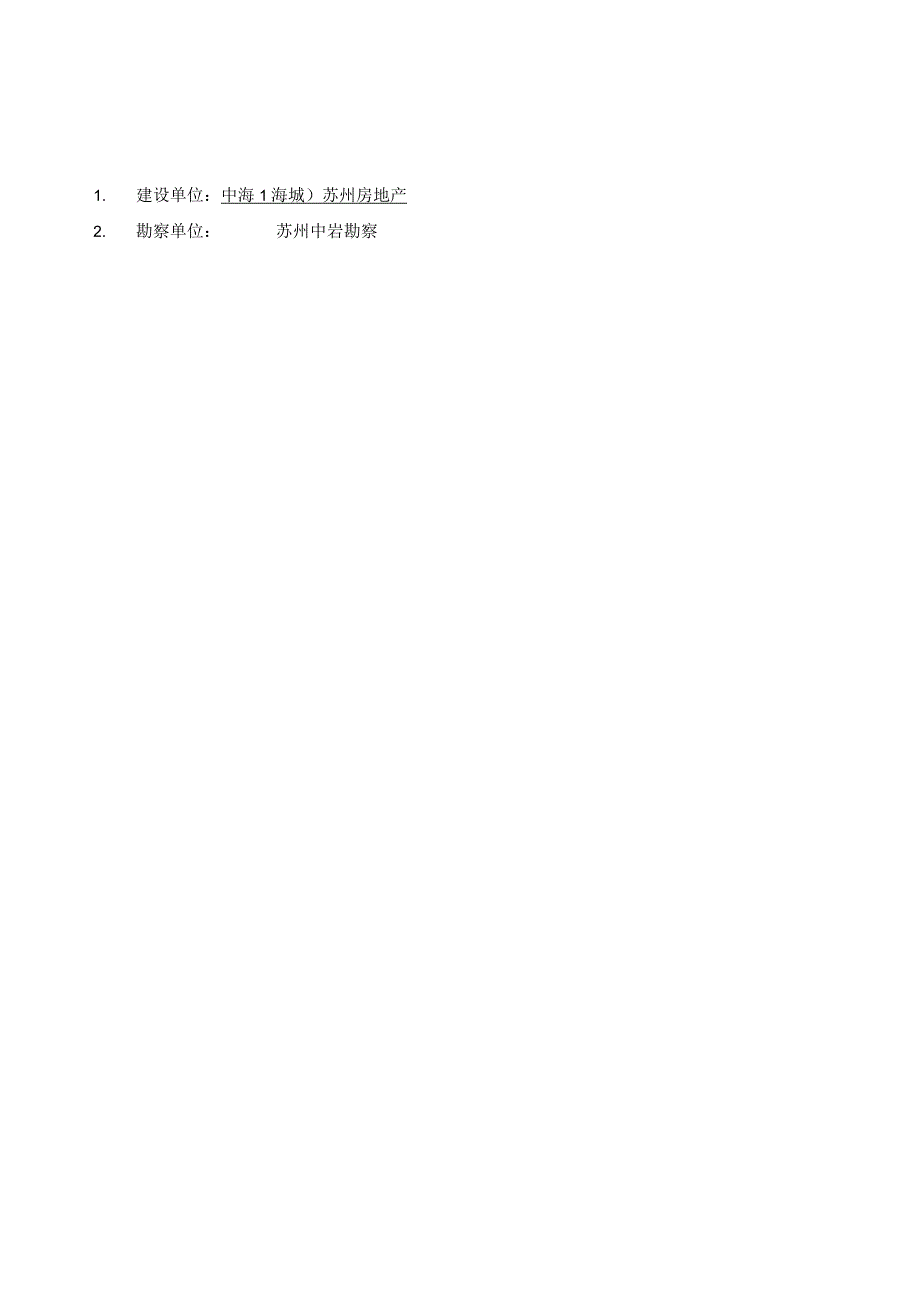

1、雇速卖方恒州0先R么(深基坑支护工程)(标准化格式文本)内容提要:深基坑支护工程概况本工程特点、难点监理工作依据监理组织机构监理工作流程监理工作控制要点及目标值监理工作方法及措施工程监理机构(章):专业监理工程师:总监理工程师(签字、执业印章日期:江苏省住房和城乡延设厅监制深基坑支护工程监理实施细那么1深基坑支护工程概况1. 建设单位:中海1海城)苏州房地产2. 勘察单位:苏州中岩勘察3. 设计单位:苏州中岩勘察4. 监理单位:苏州建筑工程监理5. 工程名称:苏地2023-WG-42号地块工程6. 建设地点:苏州市相城区齐门北大街与支五路交叉口7. 结构形式:框剪结构8. 工程规模:本工程为中

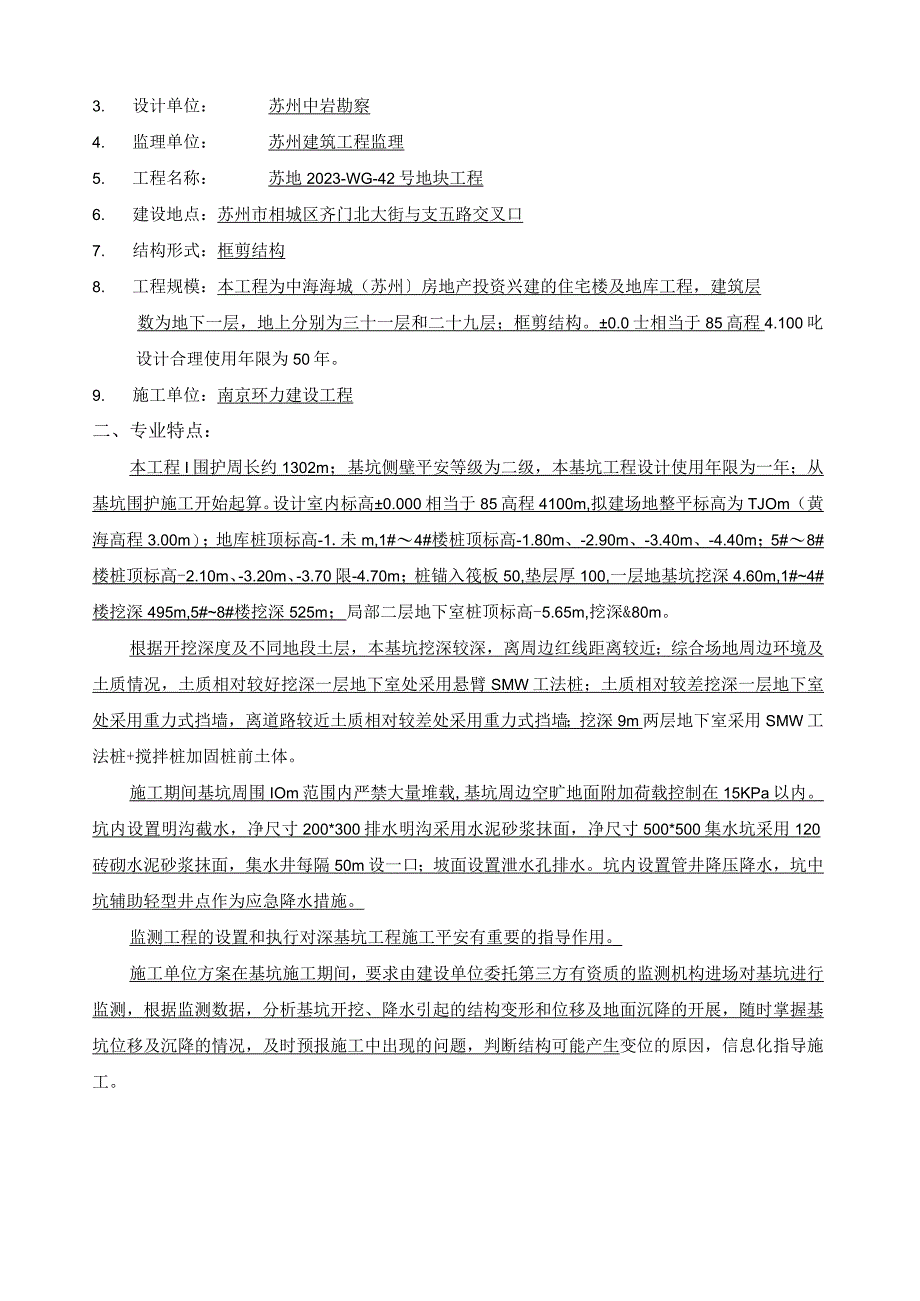

2、海海城(苏州房地产投资兴建的住宅楼及地库工程,建筑层数为地下一层,地上分别为三十一层和二十九层;框剪结构。0.0士相当于85高程4.100叱设计合理使用年限为50年。9. 施工单位:南京环力建设工程二、专业特点:本工程I围护周长约1302m;基坑侧壁平安等级为二级,本基坑工程设计使用年限为一年;从基坑围护施工开始起算。设计室内标高0.000相当于85高程4100m,拟建场地整平标高为TJOm(黄海高程3.00m);地库桩顶标高-1.未m,1#4#楼桩顶标高-1.80m、-2.90m、-3.40m、-4.40m;5#8#楼桩顶标高-2.10m、-3.20m、-3.70限-4.70m;桩锚入筏板5

3、0,垫层厚100,一层地基坑挖深4.60m,1#4#楼挖深495m,5#8#楼挖深525m;局部二层地下室桩顶标高-5.65m,挖深&80m。根据开挖深度及不同地段土层,本基坑挖深较深,离周边红线距离较近;综合场地周边环境及土质情况,土质相对较好挖深一层地下室处采用悬臂SMW工法桩;土质相对较差挖深一层地下室处采用重力式挡墙,离道路较近土质相对较差处采用重力式挡墙;挖深9m两层地下室采用SMW工法桩+搅拌桩加固桩前土体。施工期间基坑周围IOm范围内严禁大量堆载,基坑周边空旷地面附加荷载控制在15KPa以内。坑内设置明沟截水,净尺寸200*300排水明沟采用水泥砂浆抹面,净尺寸500*500集水

4、坑采用120砖砌水泥砂浆抹面,集水井每隔50m设一口;坡面设置泄水孔排水。坑内设置管井降压降水,坑中坑辅助轻型井点作为应急降水措施。监测工程的设置和执行对深基坑工程施工平安有重要的指导作用。施工单位方案在基坑施工期间,要求由建设单位委托第三方有资质的监测机构进场对基坑进行监测,根据监测数据,分析基坑开挖、降水引起的结构变形和位移及地面沉降的开展,随时掌握基坑位移及沉降的情况,及时预报施工中出现的问题,判断结构可能产生变位的原因,信息化指导施工。随着城市建设的开展,高层建筑越来越多,为了解决人防工程及车库的需要,地下室的建设越来越多,随之而来的基坑工程施工也越来越多,其开挖深度也越来越大,目前的

5、本工程的基坑开挖深度已超过了5.0m。由于地下土体性质、荷载条件、施工环境的复杂性,单单根据地质勘察资料和室内土工试验参数来确定设计和施工方案,往往含有许多不确定因素,对在施工过程中引发的土体性状、环境、邻近建筑物、地下设施变化的监测已成了工程建设必不可少的重要环节,同时也是指导正确施工的眼睛,是防止事故发生的必要措施,是一种信息技术。当前,基坑监测与工程的设计、施工同被列为深基坑工程质量保证的三大根本要素。1.2本工程及深基坑支护工程概况及参数(可根据实际调整):号序各分项工程内容设计及参数设计单位施工单位注备1悬臂SMW工法桩设计采用三轴搅拌桩,直径850,桩中心距600;标准连续方式施工

6、,两搅两喷;全断面套打。隔一插一型插入型钢H700*300*13*24,顶部设计冠梁,型钢高出冠梁0.5m。苏州中岩勘察南京环力建设工程2重力式挡墙设计采用三轴搅拌桩,直径850,搭接200;重叠布置,顶部设200厚钢筋碎压顶板。设计采用两轴搅拌桩,直径中700,搭接200;重叠布置,顶部设200厚钢筋碎压顶板。苏州中岩勘察南京环力建设工程3锚杆或土钉墙在重力挡墙的顶部基坑外边缘设48*3.0的钢管土钉,沿管壁长度方向焊倒刺。注浆孔眼8沿管壁沿长度方向间隔300mm,两眼对称;总体成梅花型布置。苏州中岩勘察南京环力建设工程4水泥土搅拌桩三轴搅拌桩,直径850,搭接200;重叠布置。两轴搅拌桩,

7、直径700,搭接200;重叠苏州中岩勘察南京环力建设工程布置。5土方开挖1:放坡与坑边垂直支护相结合,同时上下跨处采用坑边垂直支护、1:放坡。苏州中岩勘察南京环力建设工程6降水管井降水苏州中岩勘察南京环力建设工程7基坑监测(实施单位)8支护桩基检测(实施单位)2本工程深基坑支护工程的特点、难点本工程深基坑支护工程设计、施工特点、难点:本工程基坑侧壁平安等级为二级,坑深最深达8.8M;工程中同时采用工法桩、三轴搅拌桩重力墙、两轴搅拌桩重力墙、坡顶垂直土钉和挂网喷射碎护坡等多种施工工艺,涉及的专业较多、知识面比拟广,所受到的影响因素也较多:另外南侧物业楼已施工至主体封顶,其基坑比本工程浅,且距离较

8、近。北侧二期为二层地下室,基坑较本工程深;且距离较近。因此工程施工中需考虑施工先后顺序,地下水位对周边建筑物与道路、管线的影响。所以说监测工程的设置和执行对深基坑工程施工平安有重要的指导作用。本工程深基坑支护工程监理质量控制的重点:施工单位在施工中应控制坑边的堆载大小、范围不能超过图纸设计与标准要求,同时应委托第三方做好地下水位观测、周边道路观测、深层水平位移监测、坡顶桩顶水平位移监测、坑外地表沉降观测等;如有超过图纸设计预警值,必须进行上报业主、我监理部;根据情况的严重性,同时向相关职能部门进行汇报。3深基坑支护工程监理工作依据3.1 经审查合格的设计文件。3.2 本工程施工合同、协议等资料

9、。本工程监理规划。3.4 经批准的工程施工组织设计、专项施工方案。本工程适用的深基坑支护工程相关现行法律法规、技术标准标准及图集。3.6 经专家论证并通过的专项施工方案。深基坑支护工程相关现行法律法规、技术标准标准及图集一览表表序号名称编号1建筑地基根底工程施工质量验收标准GB50202-20232混凝土结构工程施工质量验收标准GB50204-20233建筑基坑支护技术标准JGJ120-20234建筑基坑工程监测技术标准GB50497-20235地下工程防水技术标准GB50108-20016钢筋焊接及验收规程JGJ18-20037建设工程监理标准GB50319-20238苏州中岩勘察的勘察报告

10、ZY2023-012K3.6其他依据:深基坑支护工程施工图纸。4工程监理部组织机构4.1工程监理部组织机构框图:基坑支护单位施工监理工程师过程检查工序,否那 么要求重妍敕火,有工程审批工程各管理部门会签、工程负责 人审核、工程经理核定、加盖工 程乳公有:公司核宗己的平安技力 行关部门共 ,聘请有关专总公司审批总公司各管理部门会签、总工程师 审核、加盖总公司公章6深基坑支护_L程监埋,作和制要点及监理单位审批监理单位专业监理工程师进行审核,审核合格,签字。郭介段2、内容不合格。3、退回,重新修改、完善。方案须随着父史,并须经原编制人同意,重新审批6.1 本工程深基坑支护工程质量目标。根据设计文件

11、、施工合同及相关标准的要求,本工程深基坑等级为二子分部质量目标确定为合格、工期目标为施工单位总体安排。6.2 本工程深基坑支护工程监理质量控制点。依据建质(2023)87号文及省市建设行政主管部门的相关规定,苏州市小区工程,深基坑支护将对以下平安专项施工方案进行专家论证:1 .基坑支护设计方案。2 .基坑支护施工,降水、土方开挖专项施工方案。根据国家标准及相关标准的规定,结合本工程深基坑支护分项工程的实施内容及特点,本工程深基坑支护工程监理质量控制关键点确实定。序号分项工程名称质量控制关键点ISMW工法桩、重力式挡墙三轴搅拌桩、两轴搅拌桩的连续施工2基坑降水施工期间施工降水要连续不断3方开挖开

12、挖深度和周围平安防护4挂网喷浆喷浆深基坑支护工程各分项工程监理控制要点及目标值。根据国家标准及相关标准的规定,结合本工程深基坑支护分项工程的实施内容及特点,本工程深基坑支护工程监理质量控制要点及目标值。监理工作控制目标通过监理机构的监督、管理,在深基坑施工过程中使施工单位平安生产保证体系有效运行,从而防止深基坑工程平安事故发生。审查施工单位深基坑平安专项施工方窠及应急救援预案,包括平安管理,施工平安保证体系的组织机构,方案是否按要求组织专家进行论证。1、基坑降水控制要点(1)施工期间施工降水要连续不断,宜至图纸设计的相关节点完成。(2)降水排水机械必须有专人负责,严禁非电工人员操作。(3)降水

13、期间,必须由监测单位对邻近建筑物等进行沉降、变形观测,如遇异常,必须立即分析原因,采取防护、控制措施。3、土方开挖控制要点(1)挖掘机挖土作业时,其最大开挖高度和深度,不应超过机械本身性能规定。(2) 土方开挖前,应复核测量放线成果。(3) 土方开挖前,必须会同有关单位对邻近建筑物、管线制定相应的平安技术措施,在整个施工期间,加强监测起沉降和位移、开裂等情况,发现问题应及时与设计、建设等单位协商采取防护措施,并及时处理。(4)施工期间,应对开挖周面存在的各种障碍物,如沟渠、管线,凡影响施工的均应撤除、清理和迁移。(5)深基坑四周要设置防护栏杆,人员上下要设置爬梯。(6)夜间施工要合理安排施工工

14、程.,防止土方超挖,施工现场要根据需要设置照明设施,在危险地段设置红灯警示标志。(7)土方开挖应从下至上分层开挖,并按照设计耍求的开挖深度进行开挖。(8)开挖过程中,要加强巡视检查力度,如发现坡体有裂纹或局部坍塌现象,要及时支撑或改缓放坡,如发现坡体有留砂、留泥,渗水现象,耍及时采取加强措施。7深基坑支护工程监理工作方法及措施审查内容:(1)施工单位施工资质、平安生产许可证,审查平安管理人员安安生产培训考核合格证,审查工程管理人员及司机,信号指挥等特种作业人员的上岗证。(2)审查施工单位平安生产责任制度,平安生产管理机构,施工单位平安生产交底情况,平安生产教育培训制度,平安牛.产规章制度和操作

15、规程等制度建立情况。(3)审查平安防护及文明施工措施费使用情况。(4)审查施工单位应急救援预案编制情况。(5)审查深基坑开挖支护方案编制是否合理,可具有可操作性,是否按照要求编制、审批,方案必须要组织专家进行论证,并出具论证报告。7.2复核内容:施工单位生产资质、平安生产许可证,特种作业人员上岗证。1、监理在施工现场发现平安隐患,应及时要求施工单位予以整改。2、如遇以下情况,监理人员向总监汇报,由总监下达“暂停施工指令并向向业主单位报告。(1)出现平安异常,施工单位未采取改良措施或改良措施不符合要求时;对已发生的平安事故未采取有效处理而继续作业时。(2)擅自变更设计图纸进行施工时(3)使用没有合格证明的材料或擅自替换,变更工程材料时(4)未经平安资质审查的分包的施工人员进入施工现场
