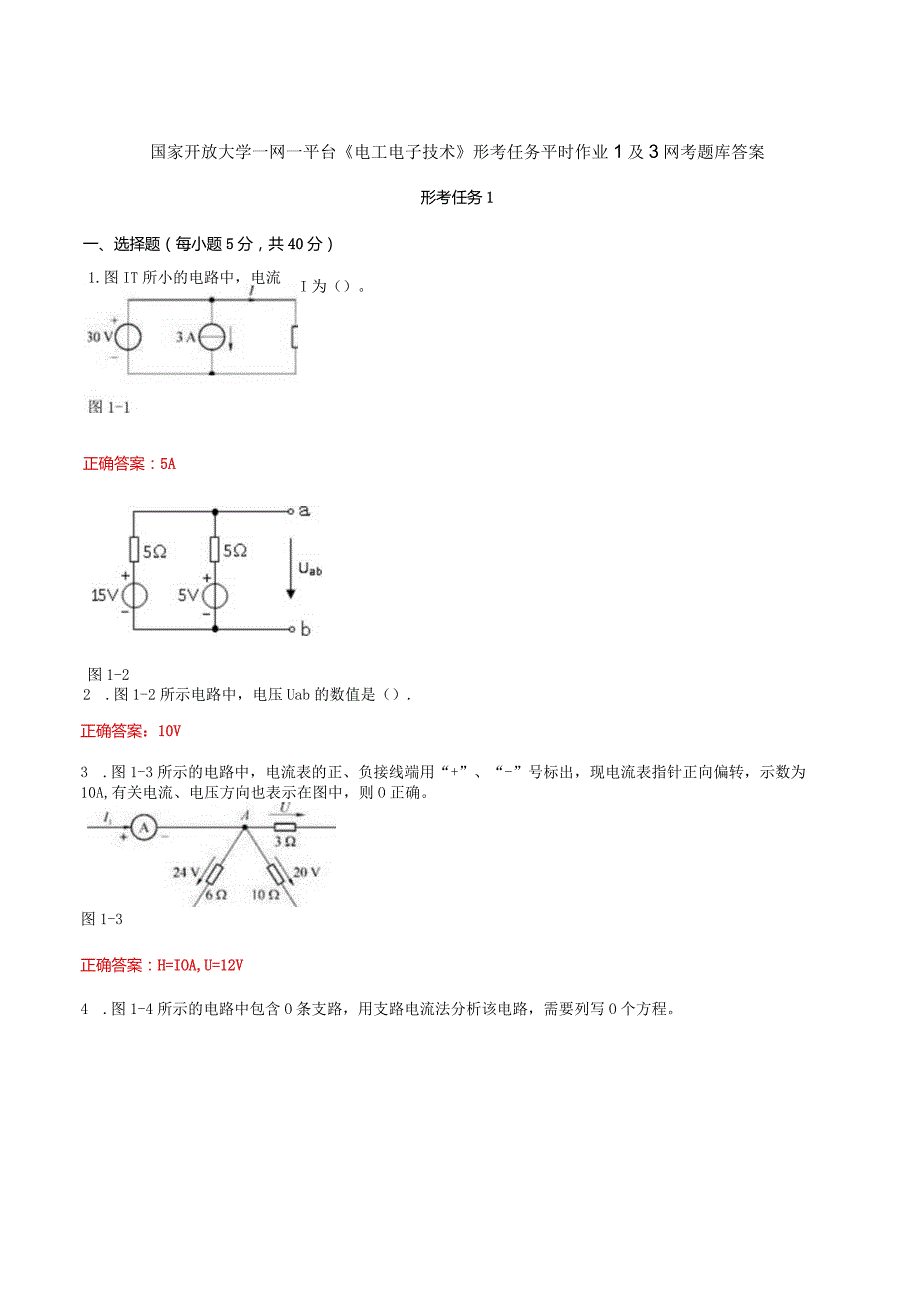

1、1.图IT所小的电路中，电流图1-2国家开放大学一网一平台电工电子技术形考任务平时作业1及3网考题库答案形考任务1一、选择题（每小题5分，共40分）I为（）。正确答案：5A2 .图1-2所示电路中，电压Uab的数值是（）.正确答案：10V3 .图1-3所示的电路中，电流表的正、负接线端用“+”、“-”号标出，现电流表指针正向偏转，示数为10A,有关电流、电压方向也表示在图中，则O正确。图1-3正确答案：H=IOA,U=12V4 .图1-4所示的电路中包含O条支路，用支路电流法分析该电路，需要列写O个方程。图1-4正确答案：5,35 .用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置
2、零，即电压源（）、电流源Oo正确答案：短路，开路6 .已知电路某元件的电压U和电流i分别为U=IOCoS（ot+20）V,i=5sin（t+110o）A,则该元件的性质是OO正确答案：电阻7 .在RLC串联电路中，如果调大电感，则电路（）。正确答案：感性增强8 .在三相电路中，三相对称负载为星形连接，三个线电流均为4A,则中线电流为Oo正确答案：OA二、判断题（每小题5分，共40分）9 .电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。正确答案：对10 .两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。正确答案：对IL基尔霍夫定律的理
3、论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。正确答案：错12 .叠加定理是用来分析计算线性电路中的电压、电流和功率的。正确答案：错13 .在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。正确答案：对14 .电感元件具有通高频、阻低频的特性；电容元件具有通低频、阻高频的特性。正确答案：错15 .因为电流I与功率因数cos小成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。正确答案：错16 .由对称三相电路有功功率P=3UPIPcos6=J3ULILcos6可知，相位差既是相电压和相电流间的相位差,也是线电压和线电

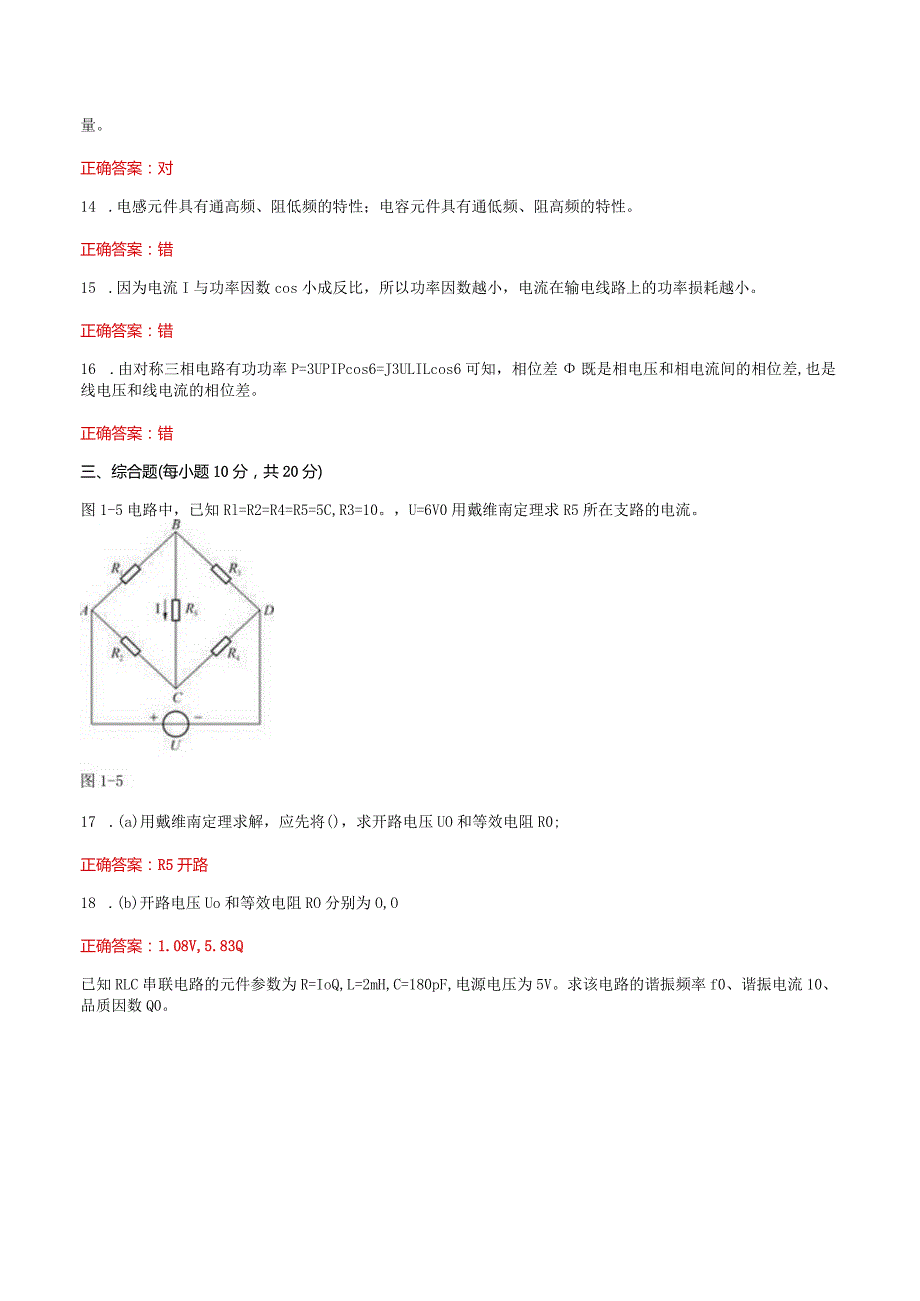

4、流的相位差。正确答案：错三、综合题(每小题10分，共20分)图1-5电路中，已知Rl=R2=R4=R5=5C,R3=10。，U=6V0用戴维南定理求R5所在支路的电流。17 .(a)用戴维南定理求解，应先将()，求开路电压UO和等效电阻R0;正确答案：R5开路18 .(b)开路电压Uo和等效电阻RO分别为O,O正确答案：1.08V,5.83Q已知RLC串联电路的元件参数为R=IoQ,L=2mH,C=180pF,电源电压为5V。求该电路的谐振频率f0、谐振电流10、品质因数Q0。正确答案:20.（b）谐振电流10、品质因数Qo分别为O正确答案：0.5A,333形考任务3一、选择题（每小题5分，共
5、40分）1 .单相桥式整流电路输出的脉动电压平均值UO（AV）与输入交流电压的有效值U2之比近似为O。正确答案：0.92 .稳压二极管是利用其工作在伏安特性的（）状态，电压变化极小的特性，使两端电压得以稳定。正确答案：反向击穿3 .三极管放大电路中，直流通路主要用来确定电路的OO正确答案：静态工作点4 .有一只用三极管构成的放大器，测得管子的三个极对地电压为下表所示，则管脚3为（）。管脚123电压U672正确答案：发射极5 .射极输出器的输出电阻小，说明该电路Oo正确答案：带负载能力强6 .为使集成运放工作在线性区，电路中应引入O正确答案：负反馈7 .即要使放大电路具有稳定输出电流的作用，又要
6、降低其输入电阻，应采用下列（）的反馈形式。正确答案：电流并联负反馈8 .串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压（）。正确答案：可调二、判断题（每小题5分，共30分）9 .PN结反向偏置时，外加电压形成的外电场的方向和PN结内电场方向相反，相当于削弱了内电场。正确答案：错10 .由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。正确答案：错11 .甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。正确答案：错12 .当电路引入深度负反馈时，放大倍数Af可以认为
7、与原放大倍数A无关，它取决于反馈回路的反馈系数F的大小。正确答案：对13 .集成运放的偏置电路主要为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。正确答案：错14 .方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。正确答案：对三、综合题(每小题10分，共30分)基本共射放大电路如图3T所示，已知：UeC=6.7V,Rb=300kW,Rc=2kW,RL=3kW,三极管的B=Io0,rbb,=300W,UBE=O.7V,Cl和C2容量足够大。图3-1正确答案：20uA、2mA、2.7V16. (2)电压放大倍数AU近似等于()。正确答案：-94图3-2所示为两级运放电路，已知Rl=RFI=IokW,R2=R3=RF2=20kW,UII=IV和uI2=0.5V,计算电路输出电压u0o说明该电路能够实现何种功能。图3-217. (1)电路输出电压u与输入电压的关系式是O；18. (2)该电路能够实现O功能,正确答案：减法图3-3所示串联型直流稳压电路中，已知：稳压管的稳压值UZ=6V,电阻Rl=100Q,R2=200Q,RW=300。，调整管饱和压降为2V。正确答案:R+&K420.(2)稳压电路输入电压Ul应大于Oo正确答案：20V
