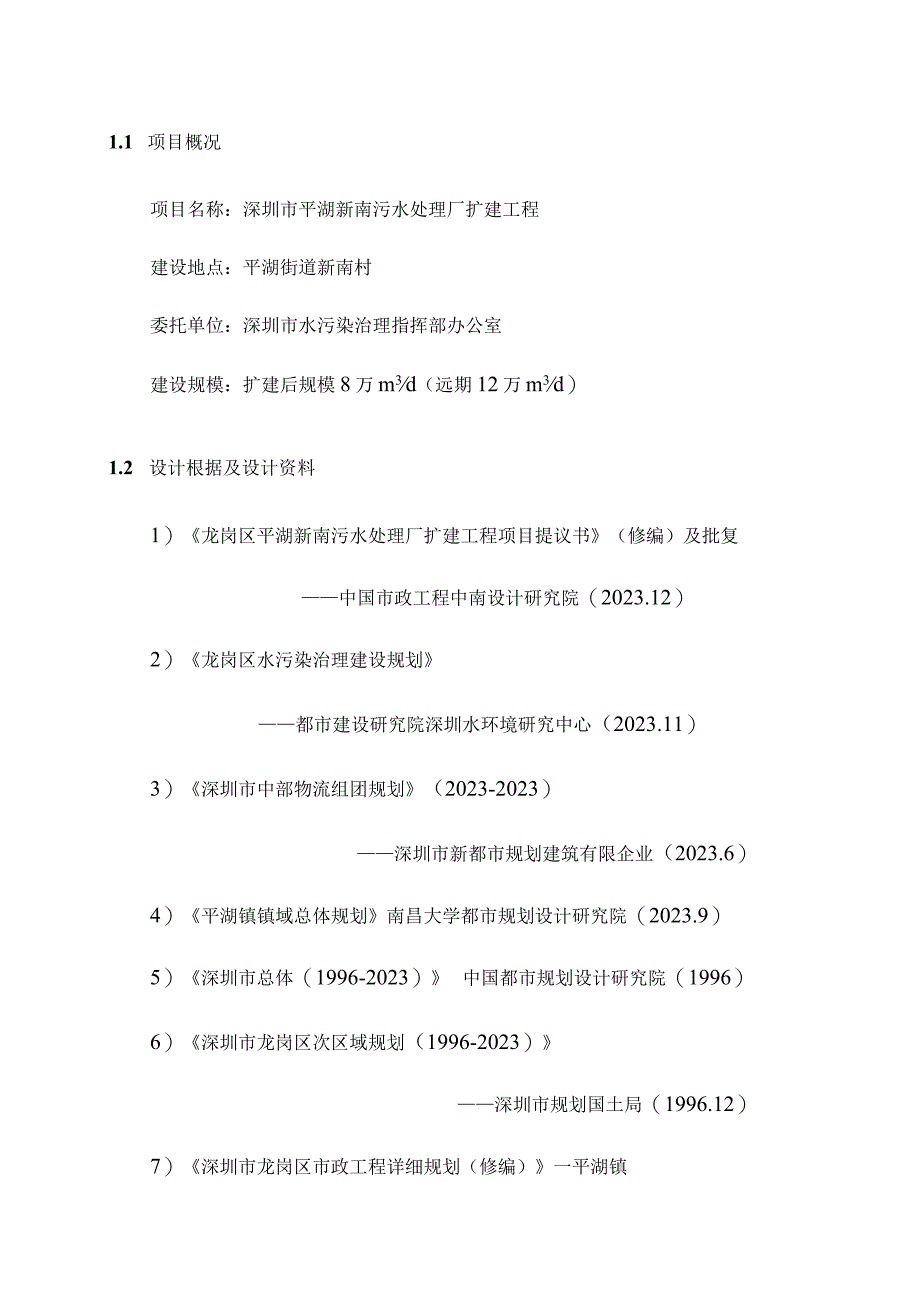

1、深坍平湖新南汴水处理厂扩文工程施工囹微行X艺说明1.1 项目概况项目名称：深圳市平湖新南污水处理厂扩建工程建设地点：平湖街道新南村委托单位：深圳市水污染治理指挥部办公室建设规模：扩建后规模8万m3d（远期12万m3d）1.2 设计根据及设计资料1）龙岗区平湖新南污水处理厂扩建工程项目提议书（修编）及批复中国市政工程中南设计研究院（2023.12）2）龙岗区水污染治理建设规划都市建设研究院深圳水环境研究中心（2023.11）3）深圳市中部物流组团规划（2023-2023）深圳市新都市规划建筑有限企业（2023.6）4）平湖镇镇域总体规划南昌大学都市规划设计研究院（2023.9）5）深圳市总体（1
2、996-2023）中国都市规划设计研究院（1996）6）深圳市龙岗区次区域规划（1996-2023）深圳市规划国土局（1996.12）7）深圳市龙岗区市政工程详细规划（修编）一平湖镇中国市政工程中南设计研究院（2023.6）8）深圳市都市供水系统布局规划中国市政工程中南设计研究院（1998.9）9）深圳市节省用水2023-2023年规划中国市政工程中南设计研究院（1998.12）10）深圳市都市总体规划（1996-2023）一一深圳市人民政府（1997.2）11）深圳市村镇供水2023年发展规划中国市政工程中南设计研究院（2023.4）12）平湖新南污水处理厂设计资料新南污水处理厂、广东省环境
3、科学研究所（1997.6）13）平湖白泥坑人工湿地运行管理资料深圳市环境保护局沙湾水源办公室（2023.10）14）深圳市污水系统布局规划调整（2023-2023）深圳市市政工程设计院（2023.4）15）深圳市污泥处置布局规划（20232023）深圳市市政工程设计院（2023.5）16）深圳市平湖新南污水处理厂扩建工程初步设计及批复南昌有色冶金设计研究院（2023.8）1）从平湖街道的实际状况出发，在都市总体规划的指导下，采用全面规划，使工程建设与都市的发展相协调同，2）贯彻执行国家有关环境保护的政策，符合国家的有关法规、规范及原则；3）根据设计进水水质和出厂水质规定，所选污水处理工艺力争技
4、术先进成熟、处理效果好、运行稳妥可靠、便于管理及维护、高效节能、经济合理，保证污水处理效果，减少工程投资及平常运行费用；4）在污水厂征地范围内，厂区总平面布置力争经济、合理，并充足利用土地，在满足构筑物布置的同步，尽量扩大绿化面积，使厂区环境和周围环境协调一致；5）妥善处理和处置污水处理过程中产生日勺栅渣、沉砂和污泥，防止造成二次污染；6）采用现代化技术手段，实现自动化控制和管理，做到技术可靠、经济合理；7）为保证工程的可靠性及有效性，提高自动化水平，减少运行费用，减少平常维护检修工作量，改善工人操作条件；8）竖向设计力争减少厂区挖填方量和节省污水提高费用；9）积极发明一种良好的生产和生活环境
5、，把平湖新南污水处理厂设计成为现代化的花园式污水处理厂。1.4 设计范围根据设计委托书，本工程设计范围为龙岗区平湖新南污水处理厂厂内近期(2023年)时扩建改造工程。1.5 设计规范(1)室外排水设计规范(GB50014-2023)(2)地表水环境质量原则(GB3838-2023)(3)城镇污水处理厂污染物排放原则(GB18918-2023)(4)污水排入都市下水道水质原则(CJ3082-1999)(5)都市污水处理厂污水污泥排放原则(CJ302593)(6)城镇污水处理厂附属建筑和设备设计原则(CJJ34-89)(7)都市污水处理及污染防治技术政策建城2023124号(8)都市污水处理工程项
6、目建设原则(修订)建标202377号(9)建筑给水排水设计规范(GB500152023)(10)水污染物排放限值广东省地方原则(DB44/26-2023)(11)都市防洪工程设计规范(CJJ50-92)(12)泵站设计规范(GB/T50265-97)(13)工业建筑防腐蚀设计规范(GB50046-95)(14)工业企业设计卫生原则(GBZl2023)(15)建筑构造荷载设计规范(GN50009-2023)(16)给水排水工程构筑物设计规范(GB50069-2023)(17)混凝土构造设计规范(GB50010-2023)(18)建筑抗震设计规范(GB50011-2023)(19)建筑地基基础设计
7、规范(GB50007-2023)(20)水工碎构造设计规范(SL/T191-96)(21)建筑设计防火规范(GB500162023)(22)工业企业噪声控制设计规范(GBJ87-85)(23)地下工程防水技术规范(GB50108-2023)(24)10KV及如下变电所设计规范(GB50053-94)(25)供配电系统设计规范(GB50052-95)(26)低压配电装置及线路设计规范(GB50054-95)(27)电力装置的继电保护和自动装置设计规范(GB50060-92)(28)建筑防雷设计规范(GB50057-94)(2023版)(29)通用用电设备配电设计规范(GB50055-93)(30
8、)民用建筑电气设计规范(JGJ/T16-96)(31)工业与民用电力装置的接地设计规范(GBJ65-83)(32)通风与空调工程施工及验收规范(GB5024397)(33)环境空气质量原则(GB309596)(34)恶臭污染物排放原则(GB14554-93)(35)都市污水回用设计规范(CECS61：94)1.6 设计进水水质和出水水质1.6.1 设计进水水质根据初步设计成果，参照当地区生活污水排放指标，以及周围附近地区，结合平湖发展性质，以及有关环境保护部门提供日勺数据资料及深圳市污水处理工程建设规划(2023-2023)，新南污水厂进水水质如下：新南污水厂扩建工程设计进水水质名称CODcr
9、(mgl)BOD5(mgl)SS(mg/1)NH3-N(mg/1)TN(mg/1)TP(mg/1)平均值28015018030404.01.6.2 设计出水水质本工程出水水质按一级A原则执行，设计出水水质如下:新南污水厂扩建工程设计出水水质指标名称CODcr(mg/1)BOD5(mg/1)SS(mg/1)NH3-N(mg/1)TN(mg/1)TP(mg/1)水质5010105150.51.7 建设厂址根据深圳市中部物流组团规划(2023-2023)、深圳市龙岗区市政工程详细规划一平湖镇(修编)、龙岗区水污染治理建设规划(2023.11),平湖新南污处理厂厂址位于现实状况平湖新南污水处理厂，该厂
10、址紧靠山厦河，处理后出水排入山厦河，汇入石马河，最终排入东江。2工艺设计2.1 现实状况污水厂改造2.1.1 现实状况污水厂概况现实状况平湖污水处理厂设计规模为2.4万m3d,于1999年12月建成投产，采用丹麦克鲁格企业专利技术的TE氧化沟工艺。后经改造后规模扩为4.5万Pd,执行一级B原则。现实状况平湖污水厂重要构筑物有：进水口、粗格栅间进水泵房、细格栅间、曝气沉砂池、厌氧池、氧化沟、配水井、二沉池、接触氧化池、出水井、污水泵房、污泥脱水车间等。2.1.2 现实状况工艺改造经核算，为尽量减少改造对现实状况处理工艺的影响，设计考虑将现实状况工艺直接进行减负运行，一期规模按2.5万m3d运行。
11、现实状况取水口废弃，直接由设计的结合井引出1根DN800污水管与现实状况粗格栅间连接。粗格栅间进水泵房、细格栅间、沉砂池、厌氧池、氧化沟、配水井、二沉池、出水井等构筑物保持不变，按2.5万nd规模运行。为保证一期出水的绝对达标，在设计二期的滤池时，预留有处理一期来水的能力。设计在一期二沉池出水处设一提高泵坑，将一期二沉池出水提高至二期滤池进行过滤后出水。现实状况浓缩脱水机房原设置有1台处理能力40m3h附带式浓缩脱水一体机，由于设备老化，污水厂于2023年7月新增了一台带式浓缩脱水一体机，处理能力15-30m3ho由于该设备系近来更新，故本工程予以保留,并将其移至新建的污泥脱水机房统一管理。原
12、机房改为仓库。现实状况平湖污水厂重要建筑物有综合楼和职工宿舍，现实状况综合楼面积约Iooonl2,对于总规模12万m3d的污水处理厂来说偏小，因此，本工程考虑按12万nr%1新建一座综合楼（包括行政管理、职工宿舍、食堂等），现实状况综合楼改为生产控制管理房。原有的职工宿舍属于临时建筑,本扩建工程予以拆除处理。为保证污水厂的正常运行，以上建构筑物日勺改造可待扩建工程结束后进行。2.2 扩建工艺设计平湖新南污水处理厂最终总规模为12万m3do近期扩建工程将扩建至8万m%,远期再建设4万m3d由于原一期处理构筑物经校核按2.5万m3d规模运行，故本工程扩建构筑物基本规模确定为5.5万m3do污水厂近
13、、远期、旱、雨季处理规模见下表：污水厂近、远期处理规模表近期（2023年）I远期（2023年）旱季（万m3d）雨季（万m3d）旱季（万m3d）雨季（万m3d）一期处理规模2.55.02.53.75本次扩建规模5.5115.58.25远期扩建规模4.0+26.0+2合计8.016.012.0+218.0+2各新建构筑物详细建设规模如下：根据平湖污水厂污水配套管网的I截流倍数以及截流制比例，设计总进水井规模按18万m3d建设,截污干管搜集到的合流污水进入总进水井后一部分重力流到现实状况粗格栅进水泵房，另一部分重力自流到新建日勺总污水提高泵房，并在总进水井设置溢流口，将多出的雨水溢流入水体；考虑到此
14、后对初雨水时处理，本工程粗格栅及总污水提高泵房的规模也考虑了合流污水的规模，故近期土建按照远期16万Pd规模建设，设备按11万m3d规模安装；细格栅土建按16万m3d建设，11万m3d规模安装；曝气沉砂池考虑对初雨水的处理，按远期16万m3d规模建设；生物处理池、二沉池、配水井及污泥泵房按5.5万m3d规模建设；D型滤池按8万m3d规模建设；紫外线消毒池按8万m3d规模建设；污泥浓缩脱水机房土建按12万n?/d规模建设，设备按8万m3d安装（含现实状况处理设备）；鼓风机房土建按9.5万nP/d规模建设，设备按5.5万n?/d安装;生物除臭按5.5万m3d规模建设;2.2.1 粗格栅及污水总提高泵房a.设计流量：设计考虑粗格栅间和进水泵房合建，土建设计规模16万nd,设备按11万m3d安装，远期考虑换泵以满足规定。b设计参数及设备选型：设计过栅流速：V=0.7ms,栅前水深取1.7m。设计钢丝绳格栅清污机两台，进水渠宽1.2m,格栅间距20mm；远期增长一台。近期污水泵选择采用“两大两小”大小泵搭配的形式，共选用5台潜污泵，其中：小泵采用NP.33O1型水泵，Q=625m3h,H=16m,N=45kw,共2台；大泵选用NP.3356
