《国开（电大）《CADCAM软件应用》期终考试答案.docx》由会员分享，可在线阅读，更多相关《国开（电大）《CADCAM软件应用》期终考试答案.docx（16页珍藏版）》请在第壹文秘上搜索。

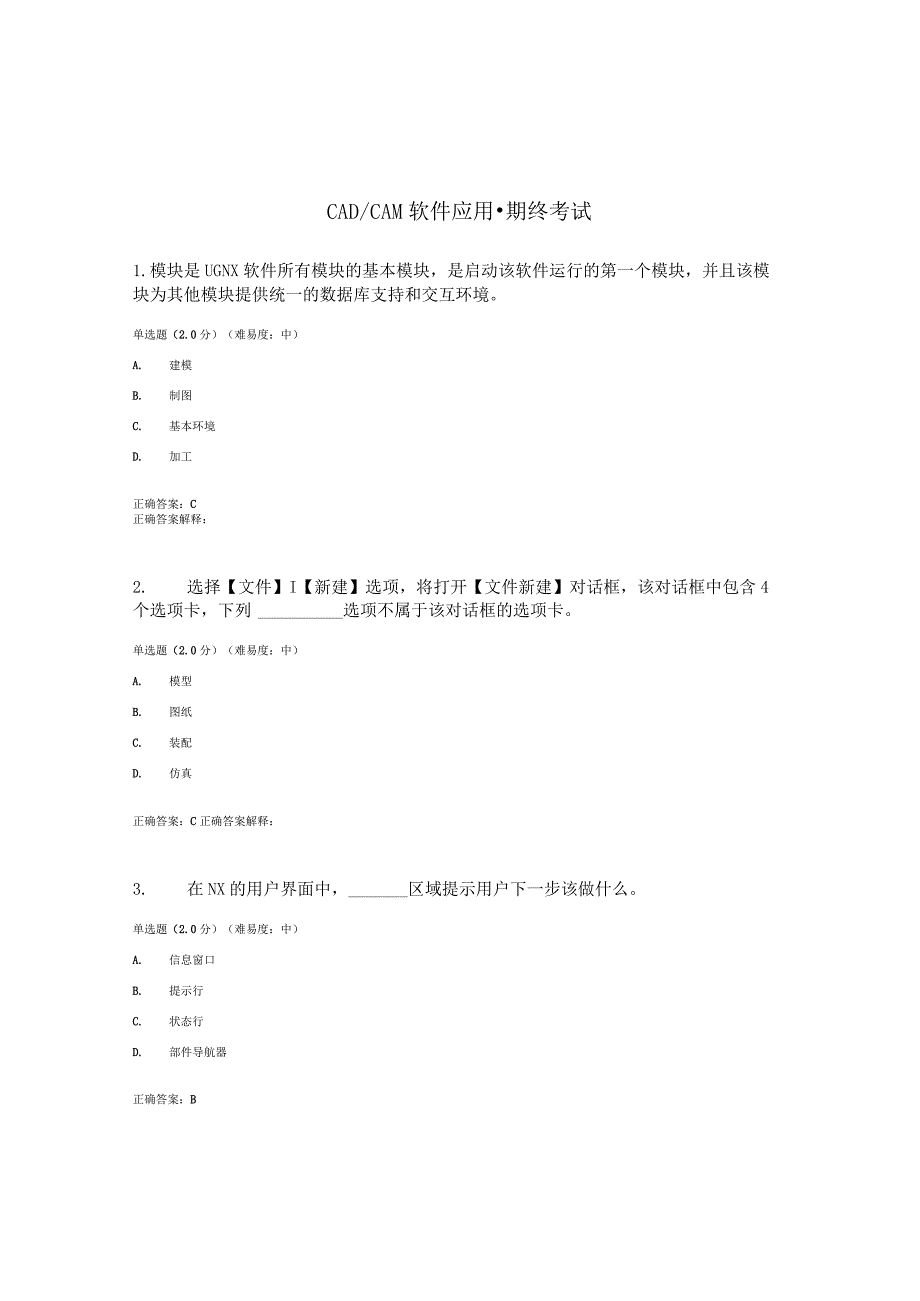

1、CAD/CAM软件应用期终考试1.模块是UGNX软件所有模块的基本模块，是启动该软件运行的第一个模块，并且该模块为其他模块提供统一的数据库支持和交互环境。单选题（2.0分）（难易度：中）A. 建模B. 制图C. 基本环境D. 加工正确答案：C正确答案解释：2. 选择【文件】I【新建】选项，将打开【文件新建】对话框，该对话框中包含4个选项卡，下列选项不属于该对话框的选项卡。单选题（2.0分）（难易度：中）A. 模型B. 图纸C. 装配D. 仿真正确答案：C正确答案解释：3. 在NX的用户界面中，区域提示用户下一步该做什么。单选题（2.0分）（难易度：中）A. 信息窗口B. 提示行C. 状态行D.

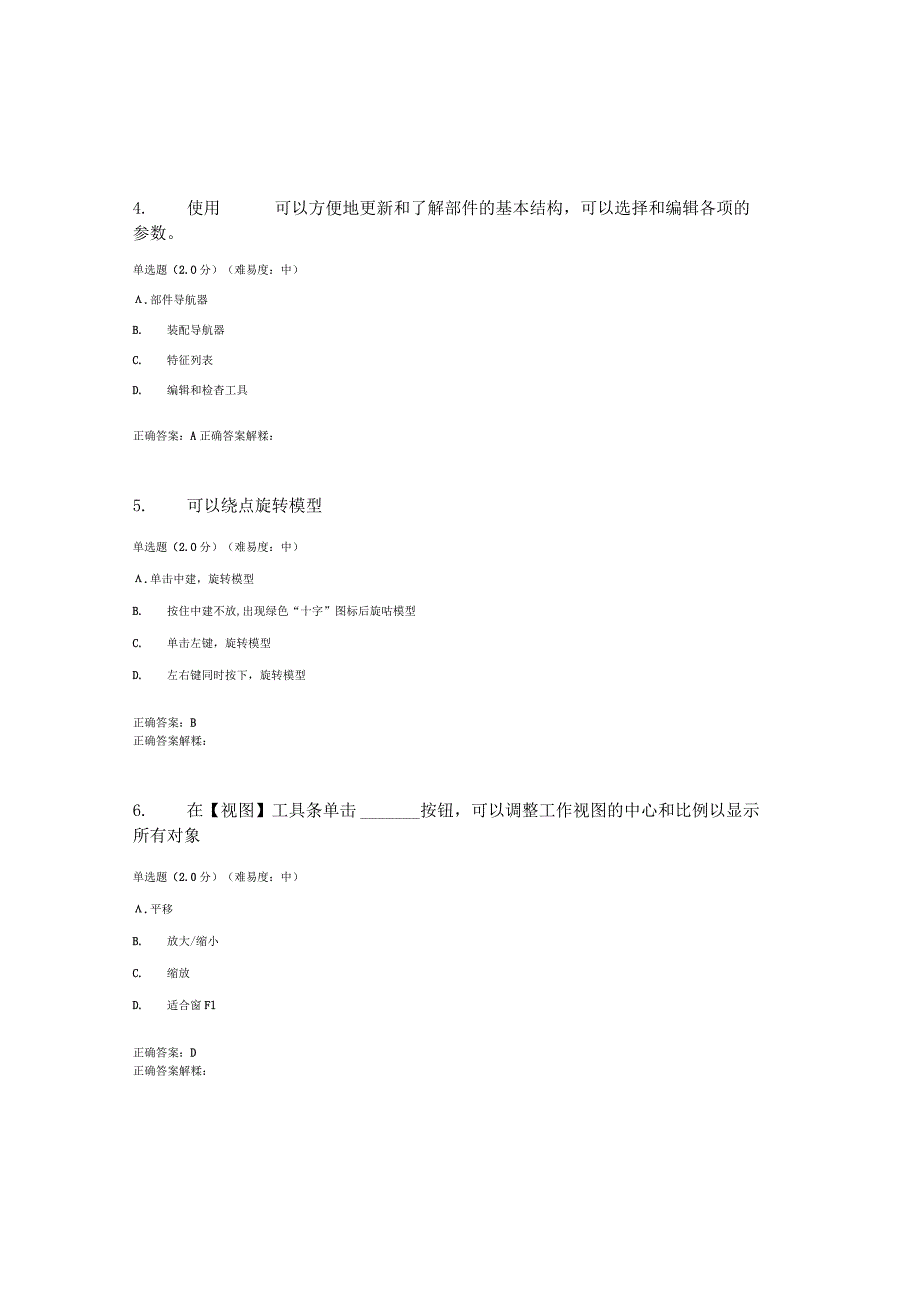

2、 部件导航器正确答案：B4. 使用可以方便地更新和了解部件的基本结构，可以选择和编辑各项的参数。单选题（2.O分）（难易度：中）.部件导航器B. 装配导航器C. 特征列表D. 编辑和检杳工具正确答案：A正确答案解糅：5. 可以绕点旋转模型单选题（2.O分）（难易度：中）.单击中建，旋转模型B. 按住中建不放,出现绿色“十字”图标后旋咕模型C. 单击左键，旋转模型D. 左右键同时按下，旋转模型正确答案：B正确答案解糅：6. 在【视图】工具条单击按钮，可以调整工作视图的中心和比例以显示所有对象单选题（2.0分）（难易度：中）.平移B. 放大/缩小C. 缩放D. 适合窗Fl正确答案：D正确答案解糅：
3、7. 显示样式仅用边缘几何体显示对象。必须手工更新旋转后的视图来校正显示。单选题（2.0分）（难易度：中）A. 带有隐版边的线框B. 静态线框C. 带有淡化边的线框D. 局部若色正确答案：B正确答案解释：8. 如果想转到所选择的面与视图方向平行的视图，应使用按键单选题（2.0分）（难易度：中）A. HomeB. EndC. F7D. F8正确答案：D正确答案解释：9. ,可以将当前需要的图标在显示界面上被调出单选题（2.0分）（难易度:中）A. 在工具条中，右键单击，选择用户定制B. 出热工具条，在需要的位置双击C. 把光标放在工具条侧，单击左键D. 右键单击，使用浮动工具条，显示对话框正确答
4、案：A正确答案解释:10. 可以定义实体密度,双击实体模型，在特征对话框中添加密度值B. 在【建模首选项】中设置C. 选择【编辑】F拉菜单中的【对象选择】，进行密度设置D. 在部件导航器中右键实体，选择【属性】，进行密度设置。正确答案：B正确答案解料：11. 在草图中，当曲线被约束时，它的颜色发生变化。判断题（2.O分）（难易度：中）A. 正确B. 错误正确答案：A正确答案解释：12. 草图曲线不能用来建立曲面，只能用来做特征操作。判断题（2.0分）（难易度：中）A. 正确B. 错误正确答案：B正确答案解释：13. 不封闭的截面线串不能创建实体。判断题（2.0分）（难易度：中）A. 正确B.
5、错误14. 拉伸（EXtrUde）和旋转（Rotate）一个开口的截面线串，只能建立片体,不能建立实体。判断题（2.0分）（难易度：中）A. 正确B. 错误正确答案：B正确答案解释：15. 旋转模型时，可以自定义设置旋转点。判断题（2.0分）（难易度：中）A. 正确B. 错误正确答案：A正确答案解糅：16. NX里面，一个旋转特征可以生成两个实体。判断题（2.0分）（难易度：中）A. 正确B. 错误正确答案：A正确答案解释：17. 被多个扫描特征应用的草图可以“使成为内部草图”。判断题（2.0分）（难易度:中）A. 正确B. 错误18.利用拉伸特征，既可以创建实体，也可以创建片体。判断题（2.
6、0分）（难易度：中）A. 正确B. 错误正确答案：A正确答案解释：19.沿引导线扫描特征，允许选择多个截面线串和一条引导线串。判断题（2.O分）（难易度：中）A. 正确B. 错误正确答案：B正确答案解释：20. 在非平面的面上创建孔。判断题（2.0分）（难易度：中）A. 正确B. 错误正确答案：A正确答案解释：21. 草图在特征树上显示为一个,且具有参数化和便于编辑修改的特点单选题（2.0分）（难易度：中）A. 模型B. 特征C. 片体D. 实体正确答案：B正确答案解释：22. 从零开始建模时，第一张草图的平面选择为工作坐标系平面，然后拉伸或旋转建立毛坯，第二张草图的平面不应选择为单选题（2.
7、0分）（难易度：中）A. 实体表面B. 相关的基准面C. 固定的基准面D. 片体表面正确答案：C正确答案解释：23. 可以用来确定单一草图元素的几何特征，或创建两个或多个草图元素之间的几何特征关系，包括约束和自动约束两种类型单选题（2.0分）（难易度：中）A. 尺寸标注B. 几何约束C. 镜像草图D. 连接草图正确答案：B正确答案解释：24. 利用工具可以创建一系列连接的直线和圆弧，而且在这些曲线中上一条曲线的终点将变为下一条曲线的起点。单选题（2.0分）（难易度：中）A. 配置文件B. 直线C. 圆弧D. 艺术样条正确答案：A正确答案解糅：25. 工具可以将草图曲线按一定的距离向指定方向偏置
8、复制出一条新的曲线，偏置对象为封闭的草图元素则将曲线元素放大或缩小单选题（2.0分）（难易度：中）A. 镜像曲线B. 投影曲线C. 偏置曲线D. 添加现有曲线正确答案：B正确答案解释：26. 通过工具可以控制哪些约束在构造草图曲线过程中被自动判断并创建，从而减少在绘制草图后添加约束的工作量，提高绘图效率单选题（2.0分）（难易度：中）A. 自动约束B. 尺寸约束C. 显示/移除约束D. 自动判断约束设置正确答案：A正确答案解释：27. 一工具可以在两条平行直线中间创建一条与两条直线平行的直线，或在两条不平行直线之间创建一条平分线单选题（2.0分）（难易度：中）.派生直线B. 偏置曲线C. 配置
9、文件D. 直线正确答案：A正确答案解糅：28. 利用工具可以将二维曲线、实体或片体的边按草图平面的法方向进行投影，将其变为草图曲线单选题（2.0分）（难易度：中）A. 投影曲线B. 添加现有曲线C. 偏置曲线D. 镜像曲线正确答案：A正确答案解释：29. 创建草图时，草图所在的层由决定单选题（2.0分）（难易度:中）A. 系统自动定义B. NX预设置中定义C建立草图时定义的工作层D. 在草图中选择正确答案：C正确答案解释：30. NX表示草图中的点没有完全约束单选题（2.0分）（难易度:中）A. 使用草图控制命令B. 通过锚点图标判断C. 通过自由度箭头判断D. 显示所有约束命令正确答案：C正
10、确答案解释：31. 我们在使用以下何种方法时，能通过扫掠特征获得实体？.一封闭的截面，同时体类型选项设置为实体B. 一回转扫掠的开放截面，并定义回转角度为360度C. 带有拔模操作的开放截面D. 带有偏置操作的开放截面正确答案：ABD正确答案解料：32. 系统定义的引用集有哪些？多选题（2.0分）（难易度：中）.整个部件（Entirepart）B. 空（Empty）C. 模型（ModeDD. 实体（SOIid）E. 轻量化（Lightu,Cight）F. 简化的（SimPlified）G. 全部（AID正确答案：ABCE正确答案解释：33. 下列哪些选项可以通过尺寸约束来定位形状特征（FOnn
11、Feature）多选题（2.0分）（难易度:中）A. 已存在曲线B. 已存在实体边C. 已存在实体面（FaCe）D. 已存在表面（SUrfaCe）E. 已存在实体F. 已存在片体（Sheet）G. 基准面34.装配排列可以指定下列哪些种类?多选题（2.0分）（难易度：中）A. 活动B. 缺省C. 使用D. 不活动正确答案：BC正确答案解释：35. 在创建草图时，可以通过下列哪些方法定义草图平面和草图方位?多选题（2.0分）（难易度：中）A. 在平面上B. 在轨迹上（Path）C. 在片体上（SheCt）D. 沿直线正确答案：AB正确答案解释：36. 如何利用草图创建特征？多选题（2.0分）（难
12、易度：中）A. 回转B. 拉伸C. 沿引导线扫掠D. 构建自由曲面的轮廓E. 拉长F. 缠绕G. 动画37.下列哪些特征可以选择在特征引用阵列（InStanCeFeature）中使用:多选题（2.0分）（难易度：中）A. 、抽壳（Shell）B. 倒圆（BIend）C. 孔（Holo）D. 凸台（Boss）E. 拉伸（EXIrUde）F. 、倒角（Chamfer）正确答案：CDE正确答案解释：38. 以下哪些情况下，将会自动生成系统表达式？多选题（2.0分）（难易度：中）A. 生成一个特征B. 对草图标记尺寸C. 约束装配D. 在制图中创建尺寸E. 定位特征F. 、阵列特征的参数正确答案：AB
13、CEF正确答案解料：39. 下列选项中，哪些属性是可以从被导入到当前零件的图形模板中直接继承的？多选题（2.0分）（难易度:中）.视图成员B. 视图比例C. 投影角度D. 、图纸名称40. 在绘制工程图时，你能用下列哪些方法来编辑图纸，例如修改图纸大小名称等？多选题（2.0分）（难易度:中）.选择编辑图纸页B. 右键单击图纸边缘虚线框，选择编辑图纸页C. 在图纸空白处右键单击，选择编辑图纸页D. 在制图编辑（DraftingEdit）E. 工具条上单击编辑图纸（EditSheet）按钮正确答案：ABCE正确答案解释：41. 草图在特征树上显示为一个,且具有参数化和便于编辑修改的特点单选题（2.
14、0分）（难易度:中）A. 模型B. 特征C. 片体D. 实体正确答案：B正确答案解释：42. 从零开始建模时，第一张草图的平面选择为工作坐标系平面，然后拉伸或旋转建立毛坯，第二张草图的平面不应选择为单选题（2.0分）（难易度：中）A. 实体表面B. 相关的基准面C. 固定的基准面D. 片体表面43. 可以用来确定单一草图元素的几何特征，或创建两个或多个草图元素之间的几何特征关系，包括约束和自动约束两种类型单选题（2.O分）（难易度：中）.尺寸标注B. 几何约束C. 镜像草图D. 连接草图正确答案：B正确答案解解:44. 利用工具可以创建一系列连接的直线和圆弧，而且在这些曲线中上一条曲线的终点将变为下一条曲线的起点。单选题（2.O分）（难易度：中）A. 配置文件B. 直线C. 网弧D. 艺术样条正确答案：A正确答案解糅:45. 工具可以将草图曲线按一定的距离向指定方向偏置复制出一条新的曲线，偏置
