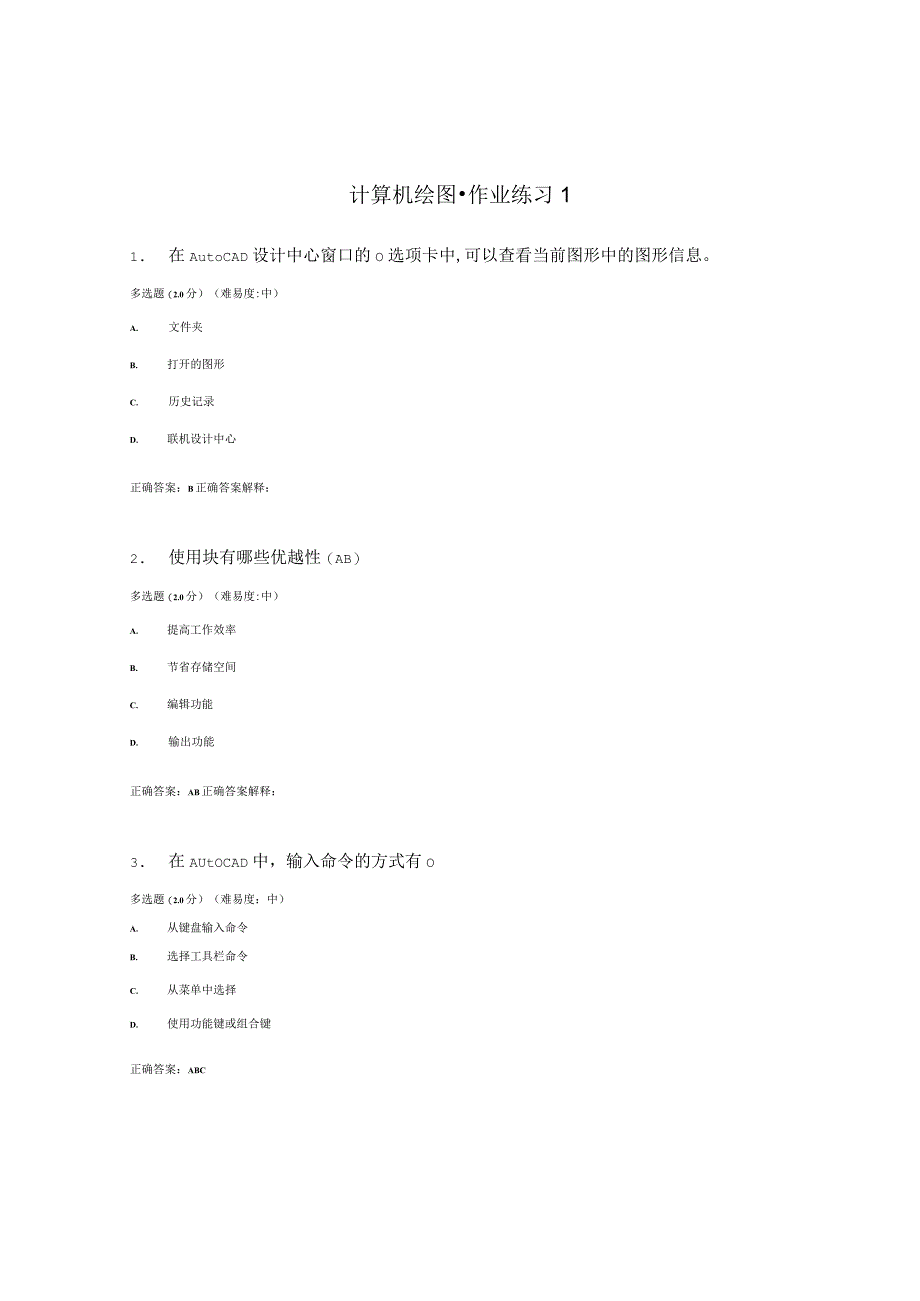

1、计算机绘图作业练习11. 在AutoCAD设计中心窗口的O选项卡中,可以查看当前图形中的图形信息。多选题（2.0分）（难易度:中）A. 文件夹B. 打开的图形C. 历史记录D. 联机设计中心正确答案：B正确答案解释：2. 使用块有哪些优越性（AB）多选题（2.0分）（难易度:中）A. 提高工作效率B. 节省存储空间C. 编辑功能D. 输出功能正确答案：AB正确答案解释：3. 在AUtOCAD中，输入命令的方式有O多选题（2.0分）（难易度：中）A. 从键盘输入命令B. 选择工具栏命令C. 从菜单中选择D. 使用功能键或组合键正确答案：ABC正确答案解释：4. 在“图层特性管理器”对话框中，可以

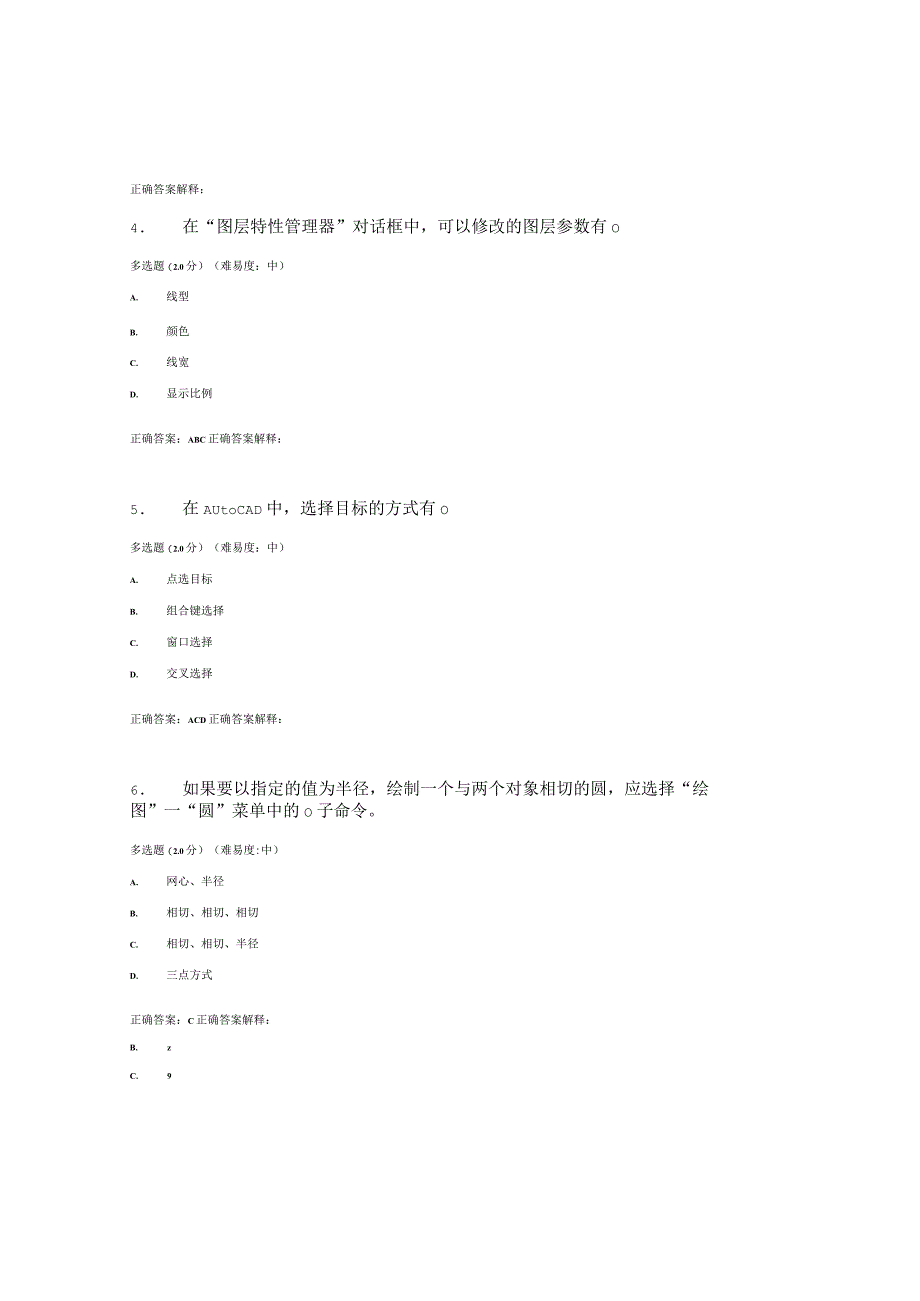

2、修改的图层参数有O多选题（2.0分）（难易度：中）A. 线型B. 颜色C. 线宽D. 显示比例正确答案：ABC正确答案解释：5. 在AUtoCAD中，选择目标的方式有O多选题（2.0分）（难易度：中）A. 点选目标B. 组合键选择C. 窗口选择D. 交叉选择正确答案：ACD正确答案解释：6. 如果要以指定的值为半径，绘制一个与两个对象相切的圆，应选择“绘图”一“圆”菜单中的O子命令。多选题（2.0分）（难易度:中）A. 网心、半径B. 相切、相切、相切C. 相切、相切、半径D. 三点方式正确答案：C正确答案解释：B. zC. 9D. ?正确答案：D正确答案解糅：8. 在AUtoCAD2007中

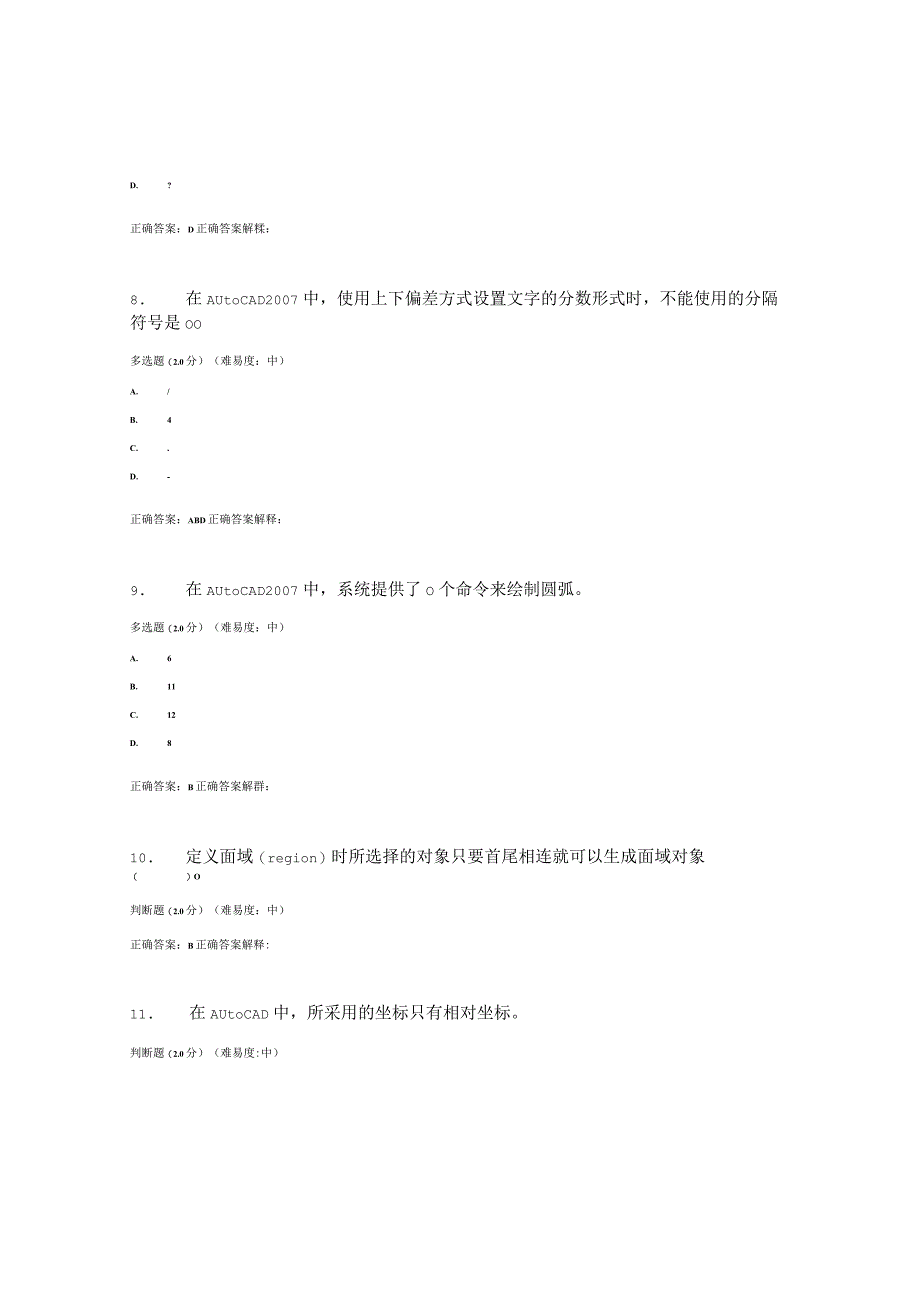

3、，使用上下偏差方式设置文字的分数形式时，不能使用的分隔符号是OO多选题（2.0分）（难易度：中）A. /B. 4C. .D. -正确答案：ABD正确答案解释：9. 在AUtoCAD2007中，系统提供了O个命令来绘制圆弧。多选题（2.0分）（难易度：中）A. 6B. 11C. 12D. 8正确答案：B正确答案解群：10. 定义面域（region）时所选择的对象只要首尾相连就可以生成面域对象（）O判断题（2.0分）（难易度：中）正确答案：B正确答案解释:11. 在AUtoCAD中，所采用的坐标只有相对坐标。判断题（2.0分）（难易度:中）A. 对B. 错正确答案：B正确答案解释：12.在测量单位
4、比例文本框中可以设置线性尺寸的全局比例因子，例如绘图比例为是1：2,只需在该文本框中输入2，那么自动输入的尺寸就会是测量的2倍，即为要标注的真实大小。判断题（2.0分）（难易度：中）A. 对B. 错正确答案：A正确答案解释：13. 在AUtOCAD中，保存图形可以用保存命令和另存为命令。判断题（2.0分）（难易度：中）A. 对B. 错正确答案：A正确答案解释：14. 在AUtoCAD中，只能使用默认设置新建一张图纸。.对B.错正确答案：B正确答案解释：15. 一个图层上只允许有一种线型。判断题（2.0分）（难易度：中）A. 对B. 错正确答案：B正确答案解释：16. 使用设计中心可实现图形之间
5、的复制。判断题（2.0分）（难易度：中）A. 对B. 错正确答案：A正确答案解群：17. 在AUtOCAD2007中创建三维模型时，尽量使用三维制作面板。判断题（2.0分）（难易度:中）A. 对B. 错正确答案：A正确答案解释：18. 填充区域内的封闭区域被称为孤岛。判断题（2.0分）（难易度：中）正确答案：A正确答案解释:19. 以起点、圆心、长度的方式绘制圆弧时，弦长为正值时，所绘制的圆弧大于半圆。判断题（2.0分）（难易度：中）A. 对B. 错正确答案：B正确答案解降：20. 不能应用修剪命令trim”进行修剪的对象是（）。单选题（2.0分）（难易度：中）.圆弧B. 网C. 直线D. 文
6、字正确答案：D正确答案解降：21. 移动（move）和平移（pan）命令是（）。单选题（2.0分）（难易度：中）.都是移动命令，效果一样B. 移动（move）速度快，平移（pan）速度慢C. 移动（move）的对象是视图，平移（pan）的对象是物体D. 移动（move）的对象是物体，平移（Pan）的对象是视图正确答案：D正确答案解释：22.将一个封闭的二维对象进行面域可以作用（单选题（2.0分）（难易度：中）A. 边界B. PEDlTC. 康充正确答案：A正确答案解料：23. 下列对象执行偏移命令后，大小和形状保持不变的是（）。单选题（2.0分）（难易度：中）A. 椭圆B. 圆C. 四弧D.
7、直线正确答案：D正确答案解释：24. 在AUtoCAD中可以给图层定义的特性不包括（）。单选题（2.0分）（难易度：中）.颜色B. 线宽C. 打印/不打印D. 透明/不透明正确答案：D正确答案解释：25. 在AUtoCAD中利用“标注样式管理器”对话框中的“文字”选项卡，不可以设置所标注文字的（）。单选题（2.0分）（难易度：中）A.外观B.位置C.类型D.对齐方式正确答案：C正确答案解料:26. 拉伸命令stretch”拉伸对象时，不能（）。单选题（2.0分）（难易度：中）.把圆拉伸为椭圆B. 把正方形拉伸成长方形C. 移动对象特殊点D. 整体移动对象正确答案：A正确答案解料：27. 运用【
8、正多边形】命令绘制的正多边形可以看作是一条（）。单选题（2.0分）（难易度：中）.多段线B. 构造线C. 样条曲线D. 直线正确答案：A正确答案解群：28. （）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同,也可以不同，此命令常用来绘制建筑工程上的墙线。单选题（2.0分）（难易度：中）.多段线B.多线C. 样条曲线D. 直线正确答案：B正确答案解释：29. 运用“正多边形”命令绘制的正多边形可以看作是一条（）。单选题（2.0分）（难易度：中）A. 多段线B. 构造线C. 样条曲线D. 直线正确答案：A正确答案解释：30. 要快速显示整个图限范围内的所有图形，可使用（）命令。单选题（
9、2.0分）（难易度：中）A.“视图”“缩放”I“窗口”B.“视图”“缩放”I“动态”C.“视图”“缩放”I“范围”D.“视图”“缩放”全部”正确答案：D正确答案解释：31. 在AUtOCAD中写块（存储块）命令的快捷键是（）。单选题（2.0分）（难易度：中）A. WB. IC. 1.D.CTRL+W正确答案：八正确答案解释：32. 在图层管理器中，影响图层显示的操作有（）。单选题（2.0分）（难易度：中）A. 锁定图层B. 新建图层C. 删除图层D. 冻结图层正确答案：D正确答案解释：33. 下面无法进行形位公差标注的是（）。单选题（2.0分）（难易度：中）A. 通过“标注公差”B. 引线标注
10、C. 品制形位公差，然后修改D. 快速标注正确答案：D正确答案解释：34. 默认情况下用户坐标系统与世界坐标系统的关系，下面（）说法正确。单选题（2.0分）（难易度：中）A. 不相重合B. 同一个坐标系C. 相重合D. 有时重合有时不重合35. 4.在AUtOCAD不能输出以下（）格式。单选题（2.0分）（难易度：中）A. JPGB. BMPC. DWFD. WMF正确答案：A正确答案解释：36. 一个完整的表格包含有O多选题（2.0分）（难易度：中）A. 标题B. 列标题C. 数据D. 行标题正确答案：ABCIE确答案解释：37. DDEDrr是对尺寸标注中的（）进行编辑。单选题（2.0分）
11、（难易度：中）A. 尺寸标注格式B. 尺寸文本C. 尺寸的头D. 尺寸文本在尺寸线上的位置正确答案：B正确答案解释：38. （）是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息，用户可以对其进行各种布尔运算。A.块B.多段线C.面域D.图案填充正确答案：C正确答案解料:39. 下面不属于坐标输入方式的是（）。单选题（2.0分）（难易度：中）A. 绝对坐标B. 相对坐标C. 极坐标D. 球坐标正确答案：D正确答案解料：40. 移动圆对象，使其圆心移动到直线中点，需要应用（）。单选题（2.0分）（难易度：中）.正交B. 捕捉C. 栅格D. 对象捕捉正确答案：D正确答案解料：
12、41. 在机械制图中，常使用“绘图”“圆”命令中的（）子命令绘制连接弧。单选题（2.0分）（难易度：中）A. 三点B. 相切、相切、半径C.相切、相切、相切D.圆心、半径正确答案：B正确答案解释：42. 应用相切、相切、相切方式画圆时（）。单选题（2.0分）（难易度：中）A. 相切的对象必须是直线B. 不需要指定脚的半径和圆心C. 从下拉菜单激活画圆命令D. 不需要指定圆心但要输入圆的半径正确答案：B正确答案解释：43. 在AutoCAD中嬲d表示（）。单选题（2.0分）（难易度：中）A. 表示（）B. 表示（土）C. 表示（）D. 表示_）正确答案：A正确答案解释：44. 从选择的选择集中去
13、除对象，可以按住（）键进行去除对象选择。单选题（2.0分）（难易度：中）A. EscB. ShiftC. CtrlD. Alt正确答案：B45. 2.AUtoCAD中图形文件的扩展名是（）。单选题（2.0分）（难易度：中）A. BAKB. DWTC. SHXD. DWG正确答案：D正确答案解释：46. 下面（）对象不可以使用PLINE命令来绘制。单选题（2.0分）（难易度：中）A. 直线B. 圆弧C. 具有宽度的直线D. 椭圆弧正确答案：D正确答案解释：47. 用相对直角坐标绘图时以哪一点为参照点（）。单选题（2.0分）（难易度：中）A. 上一指定点或位置B. 坐标原点C. 屏幕左下角点D. 任意一点48. 下面（）操作可以方便快捷地在尺寸标注中调整尺寸的位置，使视图更加清晰和匀称。单选题（2.0分）（难易度：中）A. 打断B. 移动C. 竟制D. 夹点调整正确答案：D正确答案解释：49. 应用倒角命令chamfer”进行倒角操作时（）。单选题（2.0分）（难易度:中）a.不能对多段线对象进行倒角B. 可以对样条曲线对歙进行倒角C. 不能对文字对象进行倒角D. 不能对三维实体对象进行倒角正确答案：C50. 多次复制“copy”对象的选项为（）。单选题（2.0分）（难易度：中）A. mB. dC. pD. c正确答案：A正确答案解释：计算机绘图作
