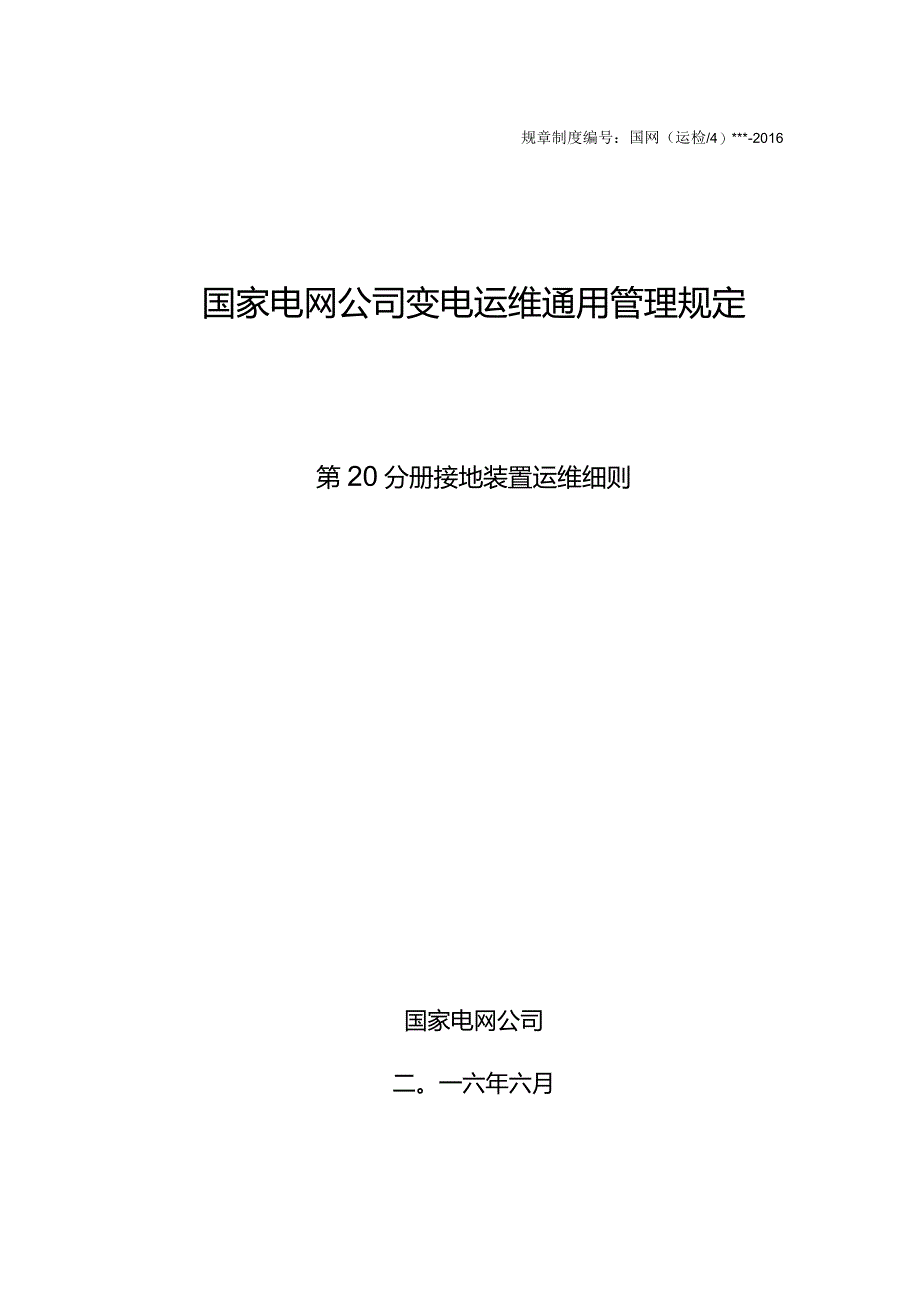

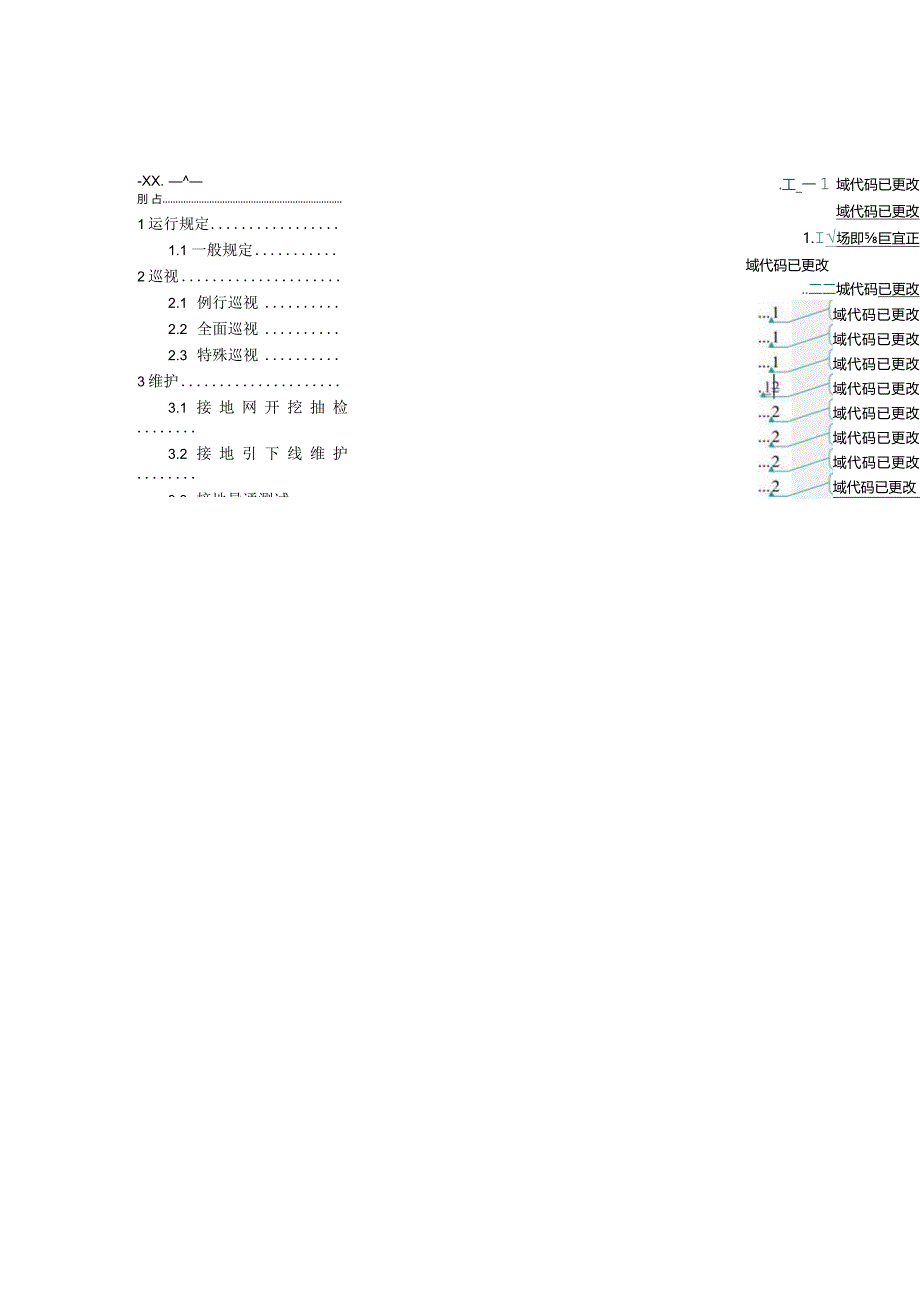

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电运维通用管理规定第20分册接地装置运维细则国家电网公司二。一六年六月-XX.刖 占1运行规定1.1 一般规定2巡视2.1 例行巡视2.2 全面巡视2.3 特殊巡视3维护3.1 接地网开挖抽检.3.2 接地引下线维护.3.3 接地导通测试4典型故障和异常处理4.1 接地引下线接地不良.工_一1域代码已更改域代码已更改1.I场即巨宜正域代码已更改.二二城代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改lZ1刖S为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化
2、，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年里月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本册是依据国家电网公司变电运维通用管理规定编制的第20分册接地装置运维细则，适用于35kV及以上变电站接地装置。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*O本细则主要起草人：*、*。接
3、地装置运维细则1运行规定1. 1一般规定1.1.1 变压器中性点应有两根与主地网不同干线连接的接地引下线，重要设备及设备架构等宜有两根与主地网不同干线连接的接地引下线。1.1.2 主设备及设备构架接地引下线均应符合热稳定校核及机械强度的要求。接地引下线应便于定期进行检查测试，连接良好，且截面符合要求。1.1.3 螺栓连接接地体应有可靠的防松动措施，避雷针接地体应采用焊接连接。1.1.4 接地电阻不符合规定要求者，巡视设备时，应穿绝缘靴，并及时通知现场作业人员。1.1.5 设备接地回路上有工作需断开时，需先建立可靠的旁路接地后方可执行。1.1.6 禁止在有雷电或被测物带电时进行接地导通、接地电阻
4、检测工作。1.1.7 独立避雷针导通电阻低于50OnlQ时应进行校核测试。其他部分导通电阻大于50mC时应进行校核测试，应不大于200且初值差不大于50%。1.1.8 根据历次接地引下线导通、接地电阻测试结果，分析接地装置腐蚀程度，按要求对接地网进行开挖检查。1.1.9变电站有土建施工及其他作业时，应防止外力破坏接地网。1.1.10变电站的接地网不得作为电焊机地线使用。2巡视2.1 例行巡视2.1.1 引向建筑物的入口处、设备检修用临时接地点的“土”接地黑色标识清晰可识别。2.1.2 黄绿相间的色漆或色带标识清晰、完好。2.1.3 接地引下线无松脱、锈蚀、伤痕和断裂，与设备、接地网接触良好，防
5、腐处理完好。2.1.4 运行中的接地网无开挖及露出土层，地面无塌陷下沉。2.1.5 原存在的缺陷是否有发展。2.2 全面巡视全面巡视按照例行巡视执行。2.3 特殊巡视1 .3.1系统发生不对称短路故障后，应检查变压器中性点成套装置、接地开关及接地引下线有无烧蚀、伤痕、断股。2 .3.2雷雨过后，重点检查避雷器、避雷针等设备接地引下线有无烧蚀、伤痕、断股，接地端子是否牢固。2. 3.3洪水后，地网不得露出地面、发生破坏，接地引下线无变形、破损。3维护3.1接地网开挖抽检3.1.1 非地下变电站定期(时间间隔应不大于5年)通过开挖抽查等手段确定接地网的腐蚀情况，铜质材料接地体地网不必定期开挖检查。
6、若接地网接地阻抗或接触电压和跨步电压测量不符合设计要求，怀疑接地网被严重腐蚀时，应进行开挖检查。3.1.2 检查接地体、接地引下线的腐蚀及连接情况。3.2接地引下线维护3. 2.1接地引下线锈蚀，色标脱落、变色，应及时进行处理。3. 2.2检查接地引下线连接螺栓、压接件。3.3接地导通测试3. 3.1测试周期：独立避雷针每年一次：其他设备、设施，22OkV及以上变电站每年一次,110(66)kV变电站每三年一次，35kV变电站每4年一次。应在雷雨季节前开展接地导通测试。3. 3.2测试范围：各个电压等级的场区之间；各高压和低压设备，包括构架、端子箱、汇控箱、电源箱等，主控楼及内部各接地干线，场
