1、展示区土方开挖施工方案第一章工程概况一、编制依据1、工程设计图纸：林建筑设计研究院有限公司设计的地下室施工图和*工程勘察院设计的地下室基坑围护图。2、*提供的*地块项目岩土工程勘察报告。3、施工中相关规范、规程。1）建筑工程施工质量验收统一标准GB50300-20132）建筑地基基础施工质量验收规范GB50202-20023）混凝土结构工程施工质量验收规范GB50204-2002（2011年版）4）碎结构工程施工规范GB50666-20115）国家行业标准建筑基坑支护技术规范JGJ120-20126） *省标准建筑基坑支护技术规程DB33/T1096-20147） *市行业标准*市软土深基坑支
2、护设计与施工暂行技术规定8） *市行业标准*市建筑桩基设计和施工细则9）建筑机械使用安全技术规程JGJ33-201210）建筑施工安全检查标准JGJ59-201111）关于进一步做好危险性较大的分部分项工程管理工作的若干意见*建发（2009）162号12）建筑基坑工程监测技术规范GB50497-2009二、工程简述略1、基坑概况本工程基坑大致呈四边形，基坑东西最长约120m,基坑南北方向最宽约240m,整个基坑开挖面积约25000f（其中展示区开挖面积约300Om,）。1#、2#楼主体为纯基坑，主楼区域按筏板垫层底板考虑开挖深度为5.35m,电梯井、集水井开挖深度为7.25m、9.05m,展示

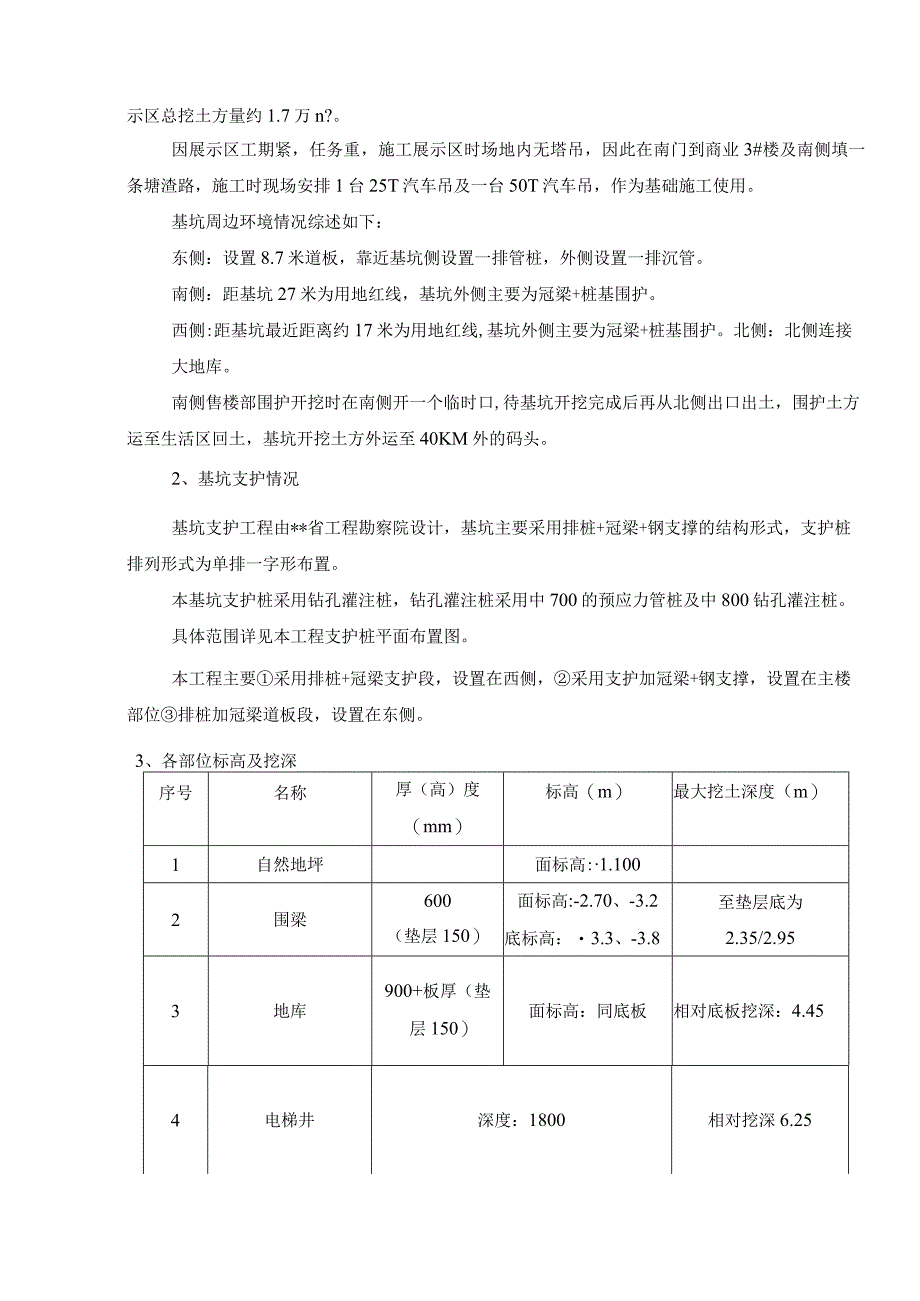

3、区总挖土方量约1.7万n?。因展示区工期紧，任务重，施工展示区时场地内无塔吊，因此在南门到商业3#楼及南侧填一条塘渣路，施工时现场安排1台25T汽车吊及一台50T汽车吊，作为基础施工使用。基坑周边环境情况综述如下：东侧：设置8.7米道板，靠近基坑侧设置一排管桩，外侧设置一排沉管。南侧：距基坑27米为用地红线，基坑外侧主要为冠梁+桩基围护。西侧:距基坑最近距离约17米为用地红线,基坑外侧主要为冠梁+桩基围护。北侧：北侧连接大地库。南侧售楼部围护开挖时在南侧开一个临时口,待基坑开挖完成后再从北侧出口出土，围护土方运至生活区回土，基坑开挖土方外运至40KM外的码头。2、基坑支护情况基坑支护工程由*省

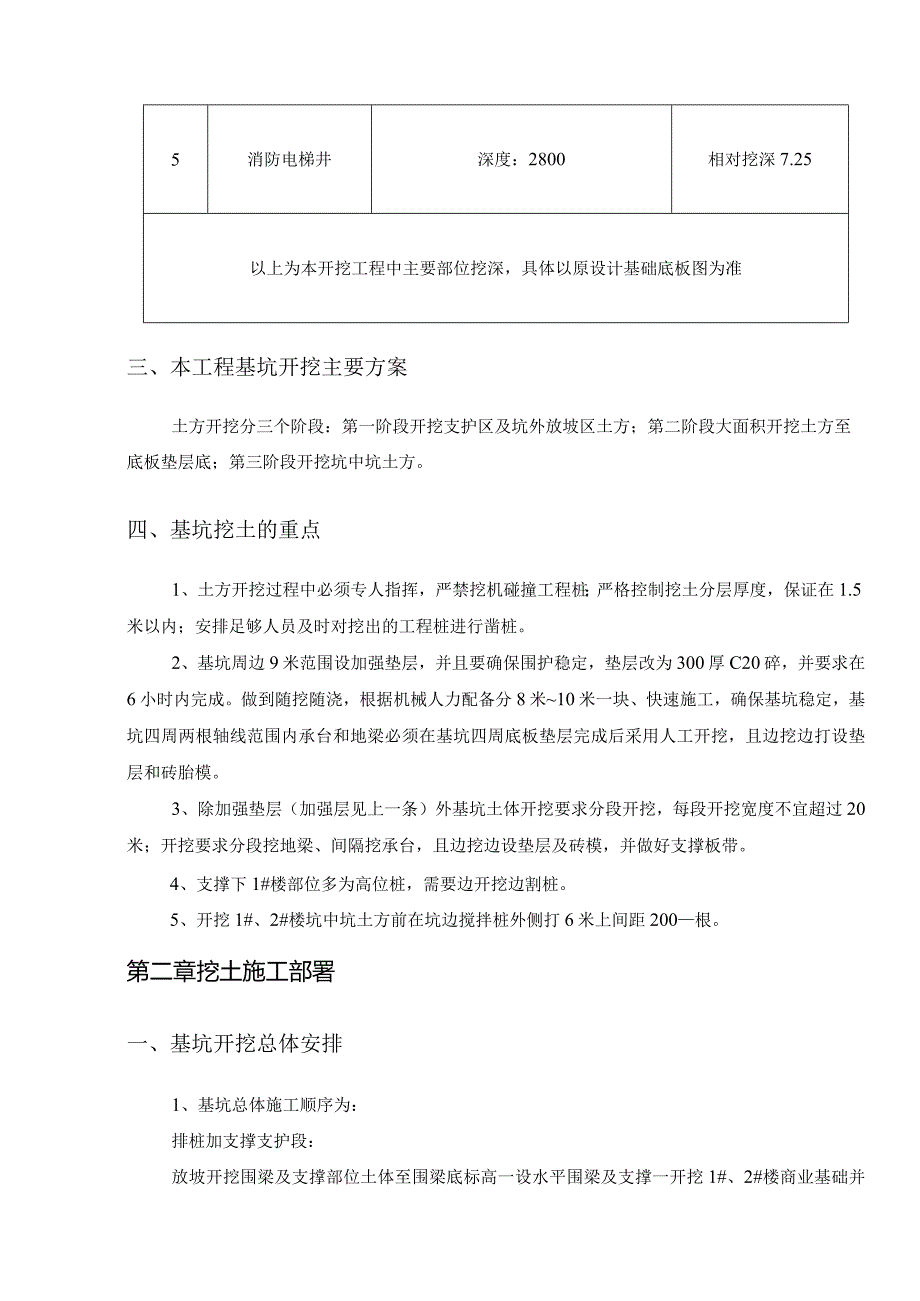

4、工程勘察院设计，基坑主要采用排桩+冠梁+钢支撑的结构形式，支护桩排列形式为单排一字形布置。本基坑支护桩采用钻孔灌注桩，钻孔灌注桩采用中700的预应力管桩及中800钻孔灌注桩。具体范围详见本工程支护桩平面布置图。本工程主要采用排桩+冠梁支护段，设置在西侧，采用支护加冠梁+钢支撑，设置在主楼部位排桩加冠梁道板段，设置在东侧。3、各部位标高及挖深序号名称厚（高）度（mm）标高（m）最大挖土深度（m）1自然地坪面标高:1.1002围梁600（垫层150）面标高:-2.70、-3.2底标高：3.3、-3.8至垫层底为2.35/2.953地库900+板厚（垫层150）面标高：同底板相对底板挖深：4.454
5、电梯井深度：1800相对挖深6.255消防电梯井深度：2800相对挖深7.25以上为本开挖工程中主要部位挖深，具体以原设计基础底板图为准三、本工程基坑开挖主要方案土方开挖分三个阶段：第一阶段开挖支护区及坑外放坡区土方；第二阶段大面积开挖土方至底板垫层底；第三阶段开挖坑中坑土方。四、基坑挖土的重点1、土方开挖过程中必须专人指挥，严禁挖机碰撞工程桩；严格控制挖土分层厚度，保证在1.5米以内；安排足够人员及时对挖出的工程桩进行凿桩。2、基坑周边9米范围设加强垫层，并且要确保围护稳定，垫层改为300厚C20碎，并要求在6小时内完成。做到随挖随浇，根据机械人力配备分8米10米一块、快速施工，确保基坑稳定
6、，基坑四周两根轴线范围内承台和地梁必须在基坑四周底板垫层完成后采用人工开挖，且边挖边打设垫层和砖胎模。3、除加强垫层（加强层见上一条）外基坑土体开挖要求分段开挖，每段开挖宽度不宜超过20米；开挖要求分段挖地梁、间隔挖承台，且边挖边设垫层及砖模，并做好支撑板带。4、支撑下1#楼部位多为高位桩，需要边开挖边割桩。5、开挖1#、2#楼坑中坑土方前在坑边搅拌桩外侧打6米上间距200根。第二章挖土施工部署一、基坑开挖总体安排1、基坑总体施工顺序为：排桩加支撑支护段：放坡开挖围梁及支撑部位土体至围梁底标高一设水平围梁及支撑一开挖1#、2#楼商业基础并浇捣垫层一分层放坡开挖土体至地下室底板底标高一人工边修土
7、边设坑底垫层,并设好坑底集中排水-#、2#楼打坑中坑打松木桩-挖坑中坑土体至设计标高，并立即设好垫层和砖模一做基础承台及底板一拆除支撑一地下主体结构向上施工一分层回填夯实一向上作业。冠梁支护段：放坡开挖冠梁部位土体至围梁底标高一-浇捣冠梁垫层一设水平支撑一开挖冠梁外围基础承台、梁一分层放坡开挖边设坑底垫层，并设好坑底集中排水一挖地槽至承台及地梁底标高,并立即设好垫层及砖模一坑中坑打松木桩，挖坑中坑部位土体至设计标高，并立即设好垫层及砖模一做基础承台、地梁及底板一地下主体结构向上施工一分层回填夯实一向上作业。2、土方开挖总体方向：第二阶段大面积开挖主要采用2级台阶式开挖，待支撑设置完成再开挖基础
8、土方，各班组之间尽量同步进行，使各区之间不留坡，保证工程桩安全。根据土方开挖的先后顺序，将基坑内土方分为三个阶段：第一阶段：排桩+支撑支护段开挖从自然地面到围梁、支撑垫层底，坑外按设计要求卸土并放坡，第二阶段从北侧出土。第二阶段：从自然地面至坑底（支撑区域则从支撑面到坑底）。本阶段挖土重点防止工程桩、塔吊桩倾斜、断裂，边坡位移，坑内土体隆起。第三阶段：开挖承台地梁和坑中坑土方，安排XZ120挖机进行开挖。具体基坑土方分层开挖详见附图基坑土方开挖平面示意图。地下室基坑根据土方分层情况确定分为三个阶段进行开挖，各阶段开挖总体安排详见表2地下室基坑挖土情况一览表。挖土阶段标志性挖土面层（m）开挖掘深
9、度（m）出土方量（m3），施工工期（天）平均每天出土量约（m3）挖机数（台）运输车辆修士其他配合用工（人次）第一阶段自然地面支护结构3.030003100011540二段第阶自然地坪设计底板垫层底5150005300043080第三阶段典型坑中坑土方（开挖底板垫层面承台垫层底）详底板图1000250022060二、施工准备1、布置测量网点：基坑开挖前先布置好测量网点，放出各轴线位置及标高基准点，并办好相应的签证手续。2、施工道路布置根据平面布置，场内基坑土方运输的主施工道路为场地北侧临时施工道路,场外主要通过下应大道外运,坑内运土道路采用600厚塘渣回填，并铺设路基板。在出土大门口浇筑300厚
10、C25厚混凝土路面，内配18150双层双向钢筋网。三、施工机械及劳动力配备大面积土方开挖按照基坑实际挖土情况（如人工跟不上、基坑内土体出现滑移、涌土等情况）结合挖土运土机械配备人力安排挖土进度。1、挖土阶段主要机械台班计算挖土机挖、装每台班按400500m3;车辆运距40KM；每辆车装IOn?单车运次：10车次，出100-150m3（1）第一阶段排桩+支撑支护段开挖从自然地面到围梁、支撑垫层底。总出土量约3OOOm3,挖土工期3天，日出土量100Om3,挖机XZ200一台，运输车辆30辆，修士及配合人员40人。（2）第二阶段从自然地面到坑底，出土量约15OOOm3,工期5天，日出土量约30OO
11、m3。挖机XZ200四台，XZ120二台，共6台挖机，运输车辆40辆，修士及配合人员80Ao（3）第三阶段坑中坑土方开挖，出土量约I（MX）H?,工期2天，日出土量50Om3。XZ120二台，运输车辆20辆，修土及配合人员60人。2、主要机械设备配备主要施工机械及测量设备配备表表3序号机械名称规格型号数量备注1挖土机XZ2004台臂长IOmXZ1202台臂长8m2自卸汽车IOT40辆3风镐0.64组4高压水枪/2把清洗车辆5水泵QY125-40-310台6水准仪DS062台7经纬仪DJS031台8长卷尺50M5把9钢卷尺5M10把10全站仪2台11钢制路基板50块12铁板100块四、项目管理机
12、构成立项目领导管理班子，以现场项目经理为核心，组织施工作业人员，按施工图和挖土施工专项方案、技术联系单及有关规范要求组织施工，确保工程安全、质量和施工进度满足合同要求。建工标段主要项目管理人员一览表表4序号岗位姓名职责电话1项目经理工程总负责2技术负责人现场技术负责3施工员现场施工管理4安全员现场安全管理第四章支护结构及工程桩的保护措施一、围梁及支撑的保护措施1、挖机重车不得随意上支撑，以保证工程顺利进行。2、挖土至围梁及支撑附近时必须放慢速度，并派专人指挥挖土司机作业，避免挖机碰撞围梁和支撑。3、开挖过程中挖机旋转180度装车，坑内临时堆土高度不应超过80cm。4、雨天施工应视雨量大小，必要
13、时须停止挖土,并放缓坡，防止边坡坍塌影响工程桩。5、在基坑土体开挖至基础底板施工结束期间，基坑外侧的堆场及泵车停放场地均采用100厚碎硬化；在地下室施工期间，除出土口、及施工道路已考虑通车荷载外，卸土平台及基坑坡顶外侧四周5.0m范围内不得通车及堆载；5.020.0m以内不允许大面积堆载，局部堆载不得超过IOkPa；20.0m以外不得大面积堆载，局部堆载不得超过25kPa.卸料时需吊运，不得倾倒，碎泵车应停放在施工平台或出土口位置或距离基坑坡顶15m以上，否则需采取加固措施；运土车从出土口按图示方向驶离基坑。深基坑施工期间，施工道路车辆限速为20kMho6、“五边法”施工的关键是突击浇捣紧靠围
