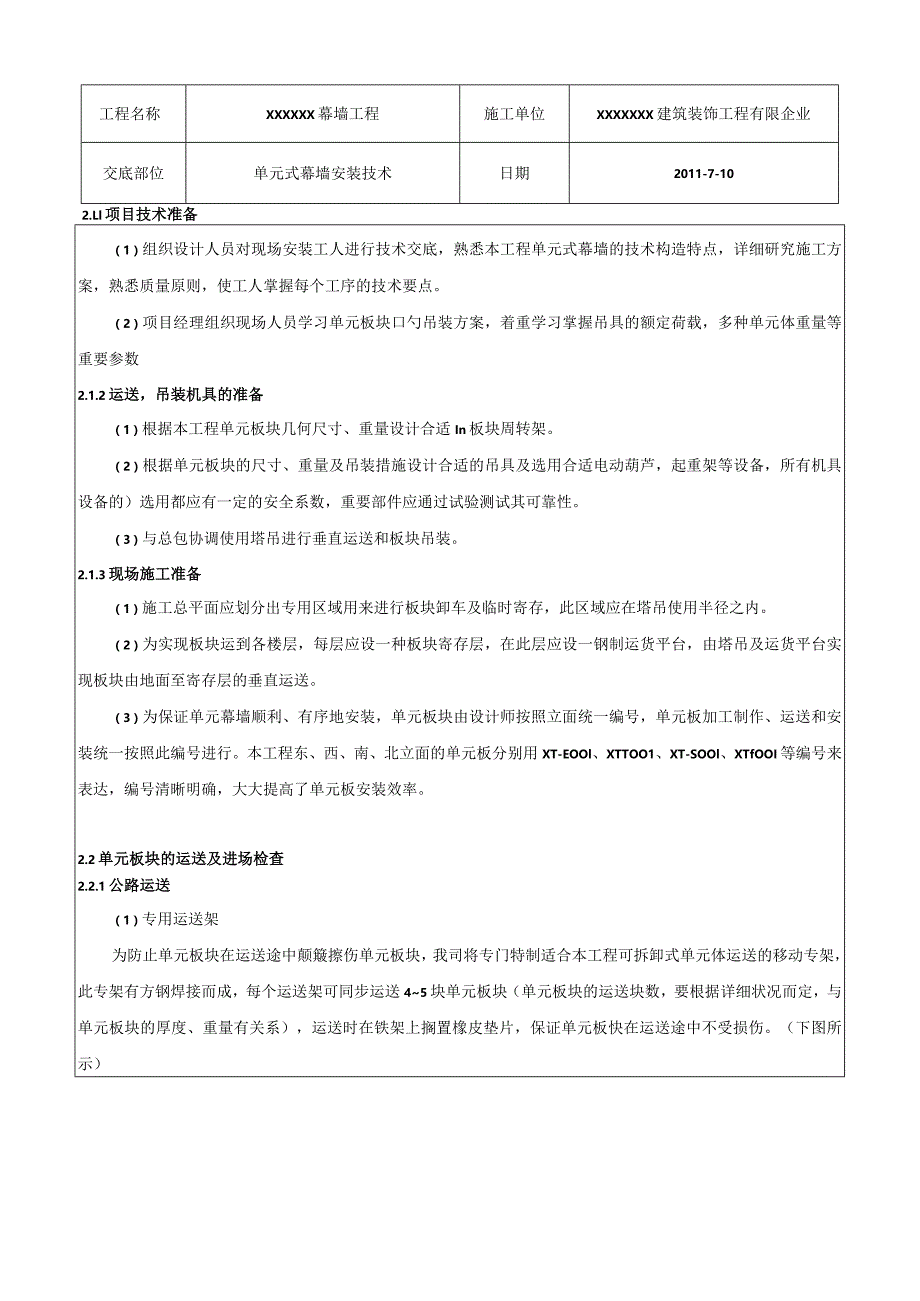

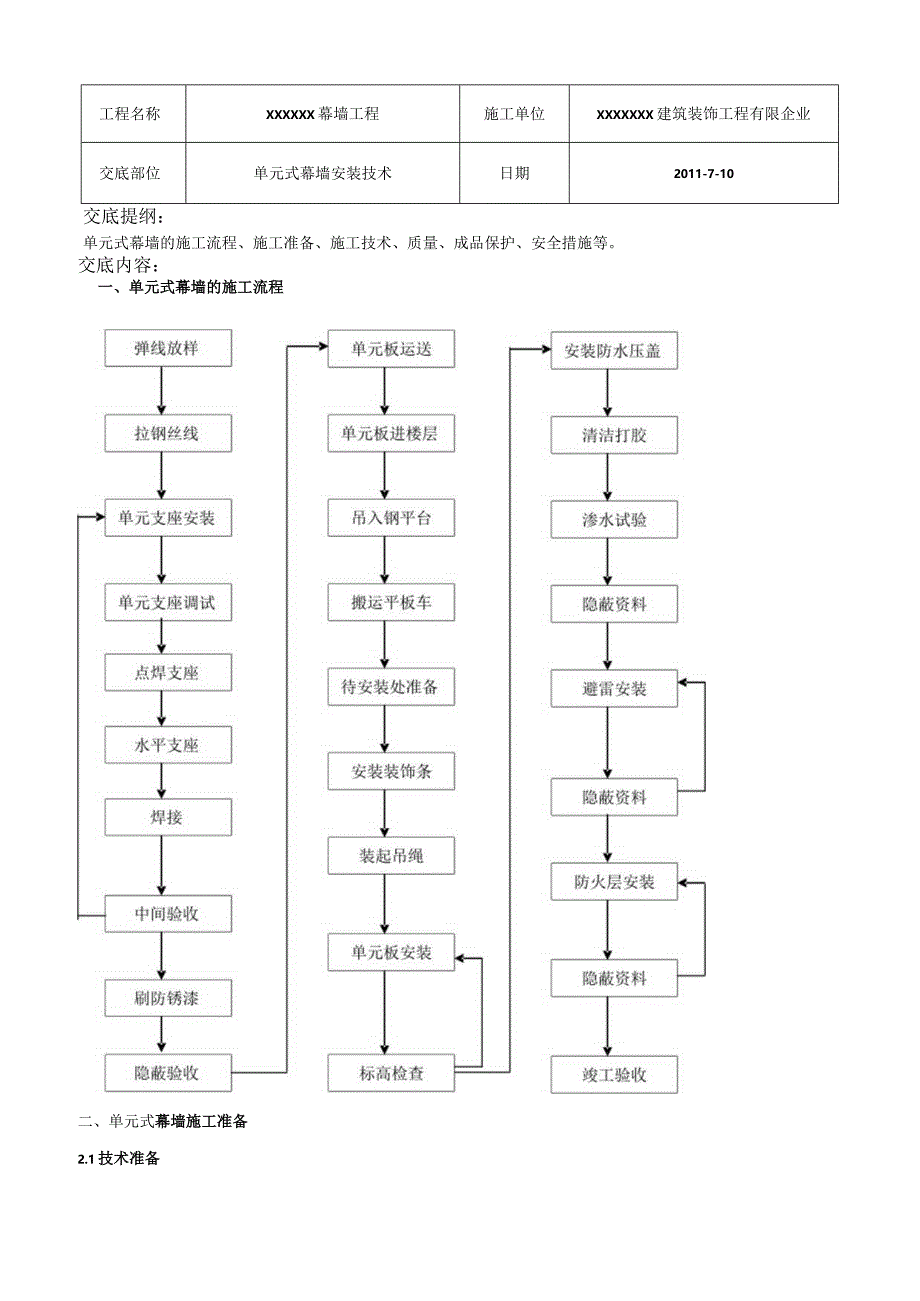

1、工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-10交底提纲：单元式幕墙的施工流程、施工准备、施工技术、质量、成品保护、安全措施等。交底内容：一、单元式幕墙的施工流程二、单元式幕墙施工准备2.1技术准备工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-102.Ll项目技术准备（1）组织设计人员对现场安装工人进行技术交底，熟悉本工程单元式幕墙的技术构造特点，详细研究施工方案，熟悉质量原则，使工人掌握每个工序的技术要点。（2）项目经理组织现场人员学习单元板块口勺吊装方案
2、，着重学习掌握吊具的额定荷载，多种单元体重量等重要参数2.1.2运送，吊装机具的准备（1）根据本工程单元板块几何尺寸、重量设计合适In板块周转架。（2）根据单元板块的尺寸、重量及吊装措施设计合适的吊具及选用合适电动葫芦，起重架等设备，所有机具设备的）选用都应有一定的安全系数，重要部件应通过试验测试其可靠性。（3）与总包协调使用塔吊进行垂直运送和板块吊装。2.1.3现场施工准备（1）施工总平面应划分出专用区域用来进行板块卸车及临时寄存，此区域应在塔吊使用半径之内。（2）为实现板块运到各楼层，每层应设一种板块寄存层，在此层应设一钢制运货平台，由塔吊及运货平台实现板块由地面至寄存层的垂直运送。（3）
3、为保证单元幕墙顺利、有序地安装，单元板块由设计师按照立面统一编号，单元板加工制作、运送和安装统一按照此编号进行。本工程东、西、南、北立面的单元板分别用XT-EOOl、XTTOO1、XT-SOOl、XTfOOI等编号来表达，编号清晰明确，大大提高了单元板安装效率。2.2单元板块的运送及进场检查2.2.1公路运送（1）专用运送架为防止单元板块在运送途中颠簸擦伤单元板块，我司将专门特制适合本工程可拆卸式单元体运送的移动专架，此专架有方钢焊接而成，每个运送架可同步运送45块单元板块（单元板块的运送块数，要根据详细状况而定，与单元板块的厚度、重量有关系），运送时在铁架上搁置橡皮垫片，保证单元板快在运送途
4、中不受损伤。（下图所示）工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-10底4工、钠方骨q单元板运车俞专柒（2）单元体板块采用载重量为4、6吨卡车运送到工地；为防止单元板块变形，在运严禁立放。运送时两单元板块互相不接触，每单元板块独立放于一层，周转架下作专月以保证单元板块在途中不受破坏。（下图所示）：单元体/1/1；送时板块必须平放，口滑轮，并可靠固定，（3）单元彳（4）单元J2.2.2单元板（1）根据1（2）车辆3记、检查。首，单元板块的编范围内（如图V99单元体专用车友块与周转架的部位应用软质材料隔离，防止单元板块的划伤.
5、发块运送中应尽量保持车辆行驶平稳，路况不好注意慢行。块进场检查施工进度规定，向加工基地上报板块使用计戈h氏达现场后，根据现场交通指挥员口勺信号，行驶到停放区，材料员对抵达现场的板块进行登;检查单元板在运送途中与否有损坏，数量、规格与否有错，检查单元板与否有出厂合格证，号与否清晰，这些条件满足后，在对每个单元板块进行复检，对角线尺寸误差与否在公差a所示）。单元板块的转接定位块的高度要作为重点认真检查（如图b所示）。工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-10ILI图a图b2.2.3单元板块卸货（1）检查完毕后，根据指挥员的
6、信号，行驶到卸货区，松开固定绳索，等待塔吊或叉车卸货。（2）在塔吊指挥员的指挥下，塔吊靠近运送车辆进行卸货，卸下后用叉车将单元板块送入临时板块寄存区。（3）单元板装卸吊运时，应保证吊运挂点的可靠与安全，并保证板块平稳，平周围物体不发生碰撞，以保证板块不受损坏。（4）运送车辆卸货完毕，办理有关手续后，在交通指挥员的引导下，驶出工地大门。2.2.4单元板块垂直运送（钢平台作中转平台）1、钢平台搭设措施：（1）搭设位置：（见钢平台搭设平面位置图）为了让单元板块进入楼层，在塔楼南立面10轴11轴之间搭设钢平台，钢平台从6层23顶层每层搭设一次。（2）预埋吊环：（见钢平台的吊环平面位置图）塔楼浇混凝土时
7、，在6层23顶层各层预埋2个直径22mm、Q235圆钢吊环，吊环埋设尺寸按照图纸施工。（3）搭设前钢平台上的钢丝绳固定：（见钢平台剖面图）钢平台搭设之前先进行钢平台上的钢丝绳固定。把2根直径24m的钢丝绳用专用卡扣（每根钢丝绳4个，工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-10端头设置安全弯，卡扣带螺母的一侧对应钢丝绳受力侧）分别固定在钢平台的1号吊环上；把此外2根带手拉葫芦的钢丝绳（提前定制的两头带圆环的钢丝绳，用3吨手拉葫芦连接2根带圆环的钢丝绳，成为1根）固定在钢平台的2号吊环上。把固定好口勺钢丝绳绑到钢平台上，防止
8、塔吊调运钢平台时钢丝绳甩动，并在钢平台两侧各绑1根粗绳，以便在调转方向和固定钢平台时用。（4）塔吊调运钢平台到搭设位置：使用土建塔吊吊起钢平台放到搭设的楼层。吊起钢平台略高于搭设楼层时，停止上升，塔吊指挥人员指挥塔吊缓缓往楼层移动。钢平台离楼层50Cnl左右时，指挥塔吊停止移动。安装人员用工具拿到钢平台上两侧提前绑好的粗绳，分两组通过拉绳子来调转钢平台方向，并紧密配合塔吊指挥人员，让钢平台缓缓往楼层移动，移动到安装位置后，把粗绳临时固定在柱子上。（5）固定钢平台上层的拉力钢丝绳：（见钢平台剖面图）上层安装人员先用绳子系住2根带3吨手拉葫芦的钢丝绳往上提高，按照图纸，把直径24mm钢丝绳穿过楼层
9、直径22mm预埋吊环，用卡扣固定拧紧（每根钢丝绳4个，端头设置安全弯，卡扣带螺母的一侧对应钢丝绳受力侧）。在钢丝绳与碎之间使用防护垫层，并固定牢固。安装人员通过手拉葫芦来调整钢平台的角度，钢平台与楼层保持水平时，锁紧手拉葫芦。上层安装人员再安装此外2根直径24mm钢丝绳，钢丝绳穿过楼层吊环时必须拉紧钢丝绳后再固定，安装措施同上。（6）钢平台验收使用：钢平台搭设好之后，请项目部和有关部门进行验收，并填写钢平台验收单，验收方所有签字同意后，方可进行使用。工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-10q一(S)IIl一Il山St
10、Wl2IZnjI施工电悌钢平台搭设平面位置图钢平台工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-10钢平台搭设平面位置图（放大）钢平台的吊环平面位置图2、单元板块垂直运送：（见钢平台搭设示意图）（1）垂直运送用塔吊吊运架装（4块）单元板到钢平台上，用手推液压车把架装单元板运到楼层寄存区,分散堆放。（2）单元板安装时由上往下吊，防止了起吊时口勺高度，增大了单元板安装过程中的安全系数。（3）钢平台是运送中转平台，不能作为材料堆放地。运送的整架单元板停放钢平台上之后，应尽快运到楼面指定的位置进行分散堆放。XXXXXX幕墙工程施工单位
11、工程名称XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-103、钢平台安全技术措施：（1）钢平台安装负责人提前给塔吊指挥人员和塔吊司机进行安全交底，明确吊运过程中所注意的问题，防止意外发生。塔吊指挥人员必须到钢平台搭设层进行现场指挥。（2）钢平台安装人员必须佩带安全帽、安全带、等安全防护用品。安排3组人员，其中搭设层需要2组，上层钢丝绳固定需要1组，提前到安装位置准备好安装工具。（3）在钢平台完全固定好之前，塔吊保持静止吊起状态，严禁中途移除塔吊，等4根拉力钢丝绳所有固定后，才能移除塔吊吊钩。（4）为了让钢丝绳受力处在最合理状态，必须保持拉力钢丝绳与钢平台的60角
12、度。在楼层吊环预埋，钢丝绳订制都要考虑此状况。（5）钢丝绳与混凝土之间的防护垫层要固定牢固，防止使用过程中移动或者错位。（6）钢平台搭设好之后，验收合格后，方可投入使用。工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-10钢平台剖面图（计算书见附件二）交底部位单元式幕墙安装技术日期2011-7-1063*40*5W8300*150XIOHIl800 3800800.6 Sm删慢sj0。2A-A32钢平台平面图150600600600600钢平台立面困4.8端处 kB-B钢平台平、立面图（计算书见附件二）2.2.5单元板块楼层面运
13、送（用小平板车运送）（1）用手推液压车将单元板块从钢平台上运入楼层，按照平面布置位置图进行分散堆放，不能集中堆放，防止单元板块荷载集中导致楼面受损。（2）将单元板块从运送架上搬运到小平板车上，为了防止单元板擦伤，应当在小车上搁置毛毯或橡胶垫或木方垫块，然后将小平板车推到吊装处，准备吊装。（见下图所示）三、单元体幕墙的安装3.1 单元式幕墙连接件的安装工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-103.1.1弹控制线:先对整个大楼进行测绘控制线，根据轴线位置的互相关系将十字中心线弹在预埋件上，作为安装支座In根据（如下图所示）
14、。3.1.2 钢丝绳校验偏差：幕墙施工为临边作业，应在楼层内将连接件与埋件连接，根据垂直钢丝线来检查一次转接件的前后与左右偏差（如下图所示）。3.1.3 控制转接件标高：为保证转接件安装精度，除控制前后左右尺寸后，还要控制每个转接件标高，我司计划用水准仪进行跟踪检查标高，其容许偏差为3mm。（如下图所示）。工程名称XXXXXX幕墙工程施工单位XXXXXXX建筑装饰工程有限企业交底部位单元式幕墙安装技术日期2011-7-103.1.4 转接件定位连接：待转接件各部位校对完毕后即进行螺栓初步连接，连接时严格按照图纸规定及螺栓紧固规定。3.1.5 连接件安装精度规定：a）标高：LOnun（有上下调整时2.0）b）连接件两端点平行度偏差：1.0mmc）距安装轴线水平距离：1.0mmd）垂直偏差（上下两端点与垂线偏差）：L0mme）两连接件连接点中心水平距离：1.0mmf）相邻三连接件（上下、左右）偏差：L0mm3.2单元板块吊装措施：轨道吊装3.2.1 轨道吊装单元板范围：轨道吊装的范围：塔楼1层一20层（轨道设置在10层、22层）的单元幕墙。3.2.2 轨道吊装单元板技术阐明：轨道设置在塔楼10层时，考虑轨道电动
