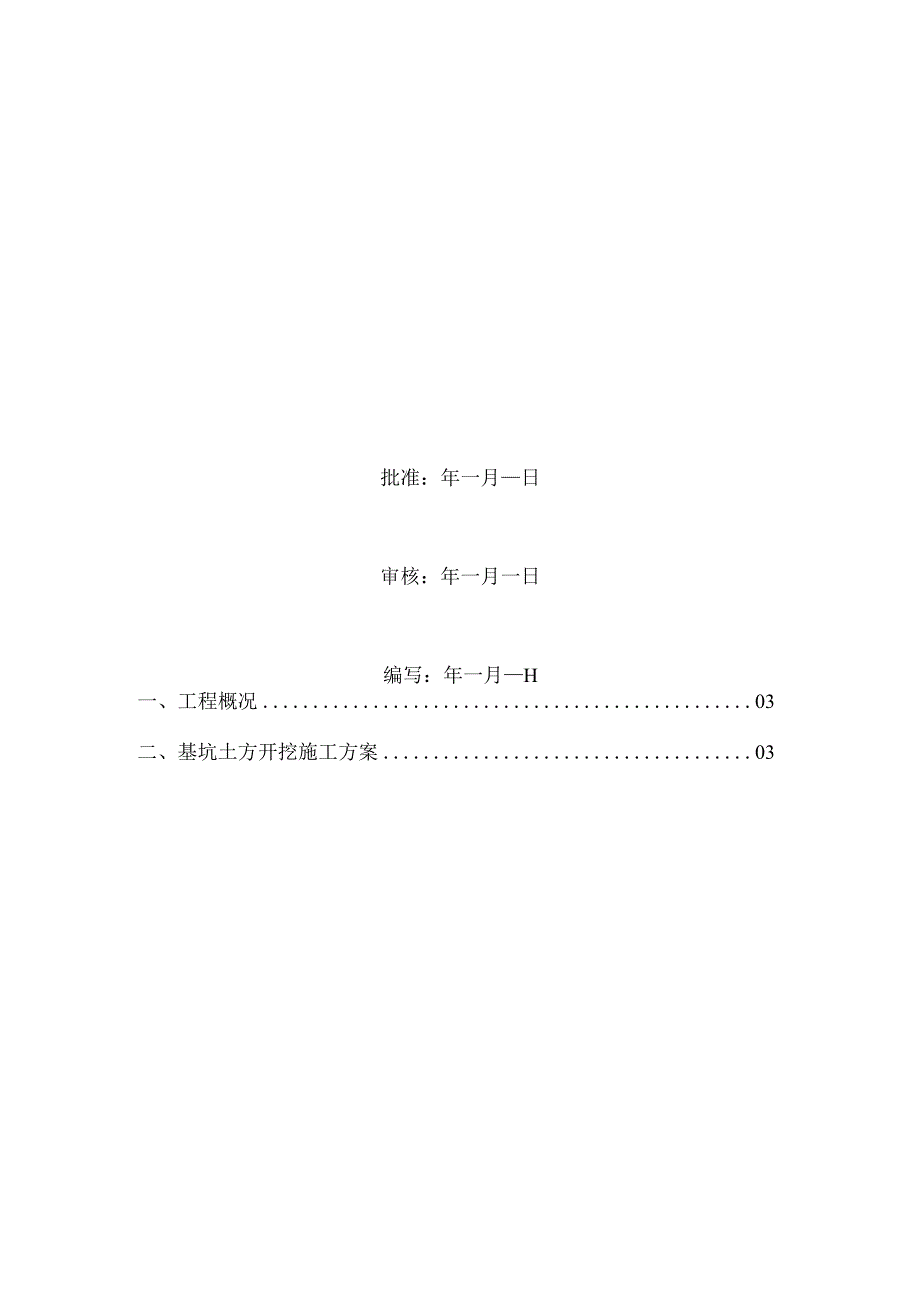

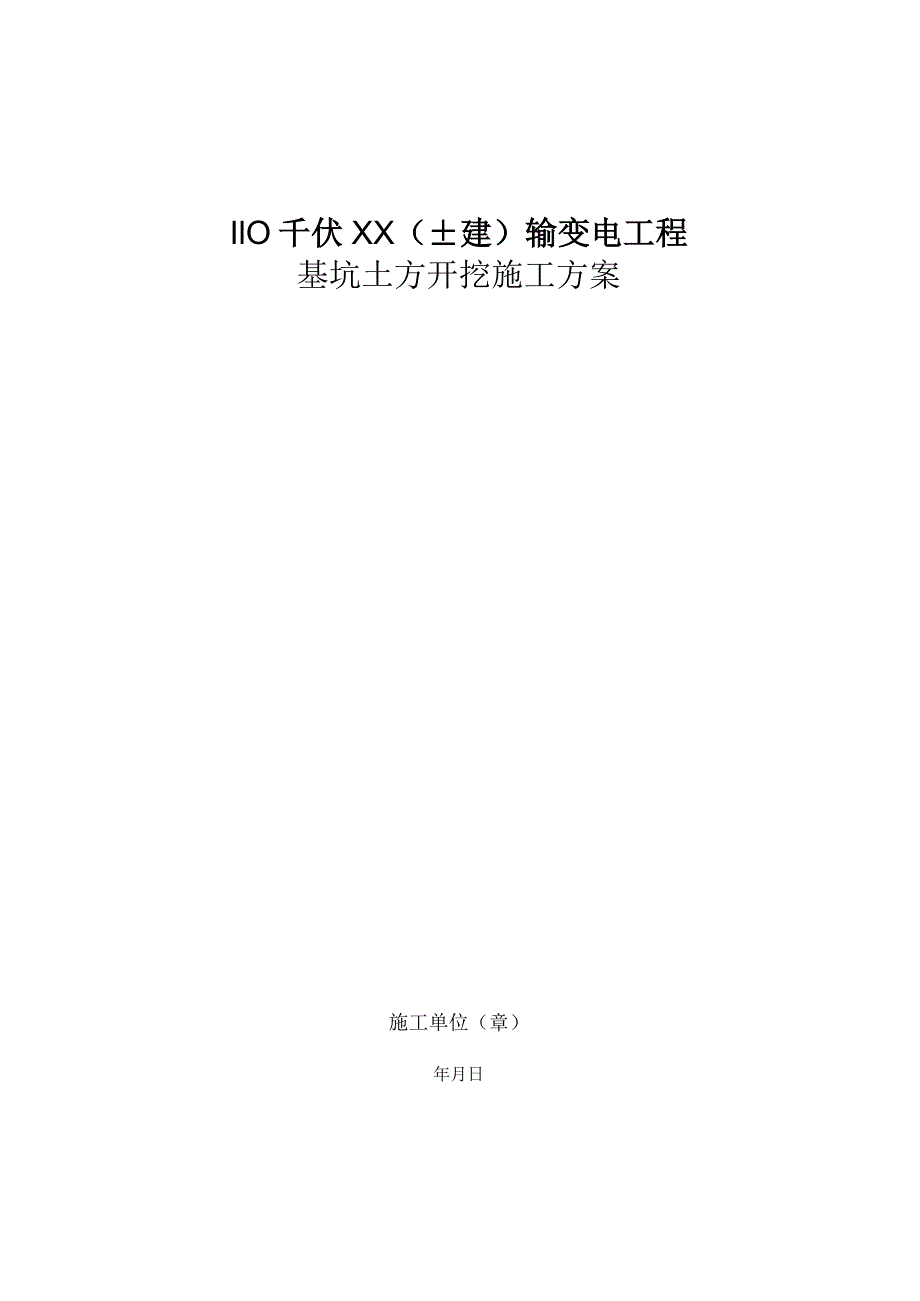

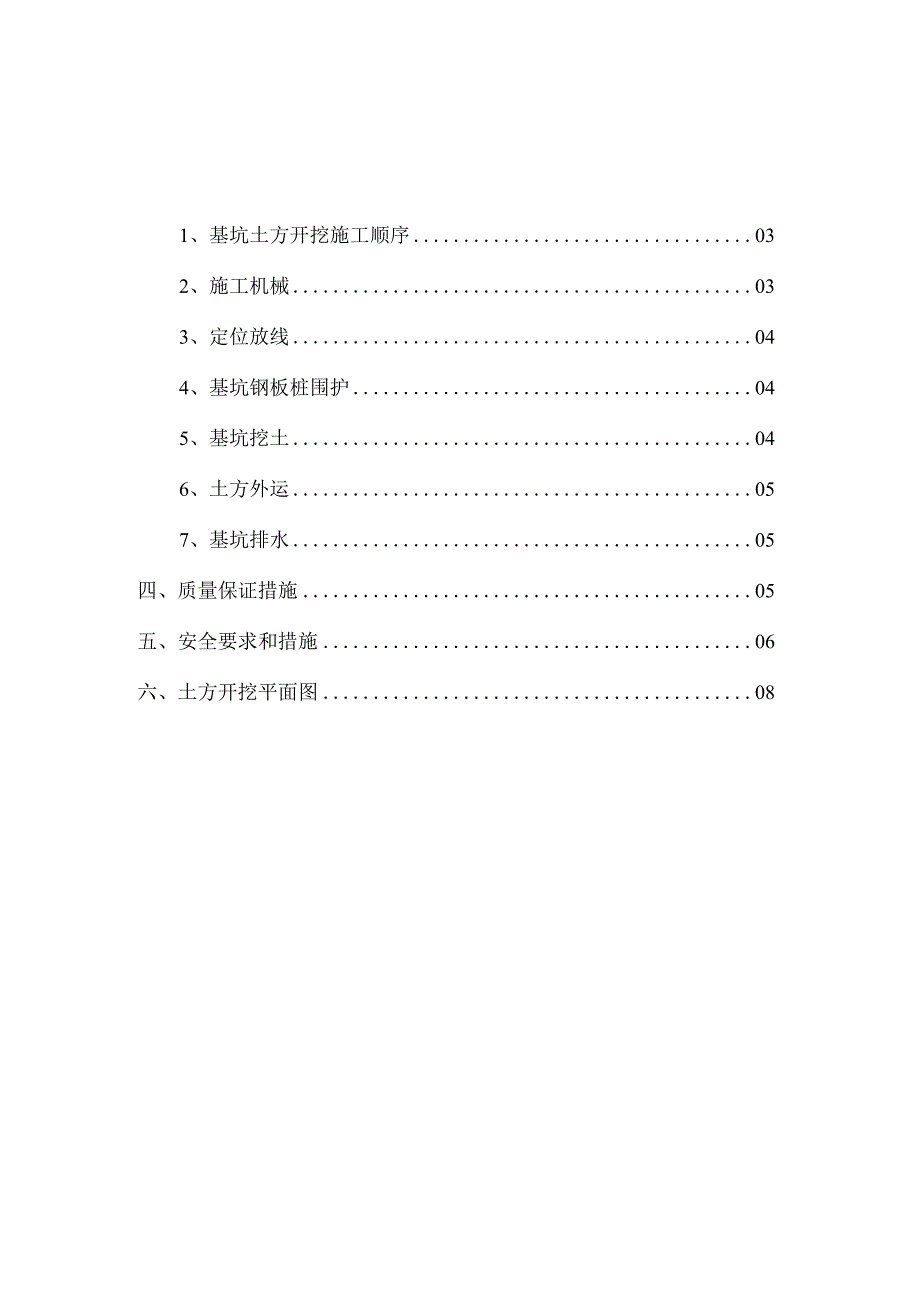

1、IlO千伏XX（建）输变电工程基坑土方开挖施工方案施工单位（章）年月日批准：年一月日审核：年一月一日编写：年一月H一、工程概况03二、基坑土方开挖施工方案031、基坑土方开挖施工顺序032、施工机械033、定位放线044、基坑钢板桩围护045、基坑挖土046、土方外运057、基坑排水05四、质量保证措施05五、安全要求和措施06六、土方开挖平面图08一、工程概况工程名称：IlO千伏XX（土建）输变电工程建设单位：XXXXX设计单位：XXXXX勘察单位：XXXX监理单位：XXXX施工单位：上XXXX工程位于上海市XXXX,XXXX；建筑物总长度为46.45m,总宽度为22.OOm,总高度为14.
2、90m,地下一层、地上二层、混凝土框架结构建筑，建筑物占地面积为：1041.00卡，总建筑面积为2609.00/。地上部分1568m,地下部分1041mo建筑物0OOOm为吴淞标高6.300m,室内外高差为L500m。建筑物的火灾危险性分类为丙类；耐火等级一级；建筑屋面防水等级I级；建筑耐久年限50年。抗震设防烈度为7度，属丙类建筑。变电站基坑垫层底的相对标高为-4.590m,室外场地相对标高为-1.500m,基坑实际开挖深度达3.09m。二、基坑土方开挖施工方案1、基坑土方开挖施工顺序定位放线一基坑钢板桩围护一井点降水一土方开挖、土方外运。2、施工机械本工程挖土采用1台1立方米反铲式挖土机挖
3、土，10辆25吨自卸汽车进行土方外运。反铲式挖土机、自卸汽车为租赁机械。基坑内排水采用50潜水泵4台，潜水泵为自有机械。3、定位放线根据设计要求和甲方提供的水准点来引测0.00Om的位置，引测到现场后，在离工程较近的牢固构筑物上用红漆标清。根据甲方提供的道路红线和设计的平面图尺寸引出轴线控制桩，用48义3.5钢管敲好龙门桩。在现场设置的0.00Om临时标高点须设置二处，以便今后复核、校正。标志一定要清晰，标志物必须是保证在施工阶段长久保存的，其自行不会发生变化。轴线控制桩需设置在比较隐蔽处，注意保护，不得设在车辆经过处。4、基坑钢板桩围护因勘察报告分析，基础底板位于层土上，下部有层软土。第1层
4、填土，土质差，不得作为天然地基持力层，基础施工时应给于挖除。第2层灰黄色粉粘土，软塑，高等压缩性，土性较软，一般层厚道0.902.00m平均1.49m。根据表1拟建变电站主体基础埋深3.0m,本层基底以上部分将被挖除。第3层及第4层灰色淤泥质粘性上为天然地基软弱下卧层和主要压缩层。第2层具有上硬下软的特点，随深度增加上性慢慢变软，按设计要求，对基底下残余填土,须进行换垫处理。采用换垫法措施处理，应对填土进行彻底清除，换垫时应分层夯实和碾压，保证回填土的密实性，并注意处理后地基的整体均匀性与协调性，采取一定措施。因基坑开挖深度超过3米，为保证施工安全及文明施工，故对基坑采用钢板桩进行围护。5、井
5、点降水轻型井点的平面布置位于基坑四周，距基坑边LOOm,井点间距布置为1.50m,滤管长为1.20mo采用二半孔法冲孔埋入支管，孔旁挖一个排泥水沟，把泥浆水化集在临时集水井内，用泥浆泵及时抽走。冲孔深度应比滤管底层深0.5m左右，以利沉泥。井点管外与孔壁间应及时洗尽用粗砂灌实，井点管要位于沙滤中间，上部用粘土填紧。6、基坑挖土基坑挖土顺序由南向北进行。开挖时，用水平仪控制挖土深度，挖土高度必须严格控制，要求误差为+2Omm,如果超挖，不得填土，应用碎石填平。机挖时，标高控制在100-20Omm处，防止超挖扰动基底，余下土方改用人工铲平至标高，标高误差和平整度均严格按规范标准执行。机械挖土接近坑
6、底时，由现场技术员用水平仪将水平标高引测至坑底，然后随着挖机逐步向前推进，将水平仪置于坑底，每隔2-4米设置标高控制桩，纵横向组成标高控制网，以准确控制基坑标高。挖土时用经纬仪控制轴线，以确定基坑内集水井、集油井的位置。7、土方外运当进场的运土车装车完毕后，先开到大门处冲洗轮胎，冲洗轮胎用用20的塑料软管和竹扫帚，边用水冲边清扫，确认无泥土后方可出场，不得污染道路。在运输途中要遵守交通规则。冲洗的泥浆水要经沉淀池沉淀后方可排入市政污水管道。8、基坑排水基坑排水采用明排水，在基坑底部周边开挖03m宽、0.3m深贯通的排水沟，在基坑四角设4只LOXLOXLOm的集水井，随时用水泵抽排基坑内积水。四
7、、质量保证措施1、建立健全工程质量保证体系和质量管理责任制，做好各级质量交底。2、按照工程管理要求的检查程序、项目，进行质量过程控制，做好自检、预检和隐蔽工程验收，并校验各种资料，填好各种报表。3、安排好专业人员做好施工日记，保存好原始资料。4、做好施工机械设备的检修工作，经常保持较高的机械设备完好。5、实行质量管理负责制，项目经理对该工程质量全面负责，项目技术负责人、质量员、施工员对工程质量措施全面负责实施，现场技术负责人和质量员对现场工程质量检验，并严把质量关。五、安全要求和措施1、开挖前全面调查土地、底下障碍和管线情况，进行具体位置交底，对暂未处理的要树立明显标志。2、不安排在雨天进行土
8、方开挖施工。3、夜间挖土要配备足够的灯具照明。4、配合挖土机清底铲土的工人，不准在机械回转半径下工作。人员布置横向间距不应小于23m,纵向间距不得小于3m。5、机械挖士,启动前应检查离合器、液压系统及各绞接部分等,经空车试运转正常后再开始作业，机械操作中进铲不应过深，提升不应过猛，作业中不得碰撞支撑。6、机械应停在坚实的地基上，如基础过差，应采取走道板等加固措施，不得将挖土机履带与挖空的基坑平行2m停、驶。运土汽车不宜靠近基坑平行行驶，防止坍方翻车。7、各种机械要遵守各自的安全操作规程，注意相互间的安全距离。8、向汽车上卸土应在车子停稳定后进行，禁止铲斗从汽车驾驶室上越过。9、要执行现场施工用电规定，非专业人员禁止动用机电设备，要经常检查供电线路、闸箱，机电设备的完好和绝缘情况，供电线路要作明显标志，防止机械碰坏。10、要遵守本地区、本工地安全、保卫、场内、消防、环卫、交通等管理规定。11、要做好职工的三级安全教育、上岗前要做好安全交底。-4.590mZ1.500jr%z25.3mIT剖面图WoO6附:土方开挖平面图O钢板桩W/00三OOgIZOOOIrS18轴线基础底板1.l三-二二OOLL200045900500LIJO-OOOIOOglZ52000土方开挖平面图
