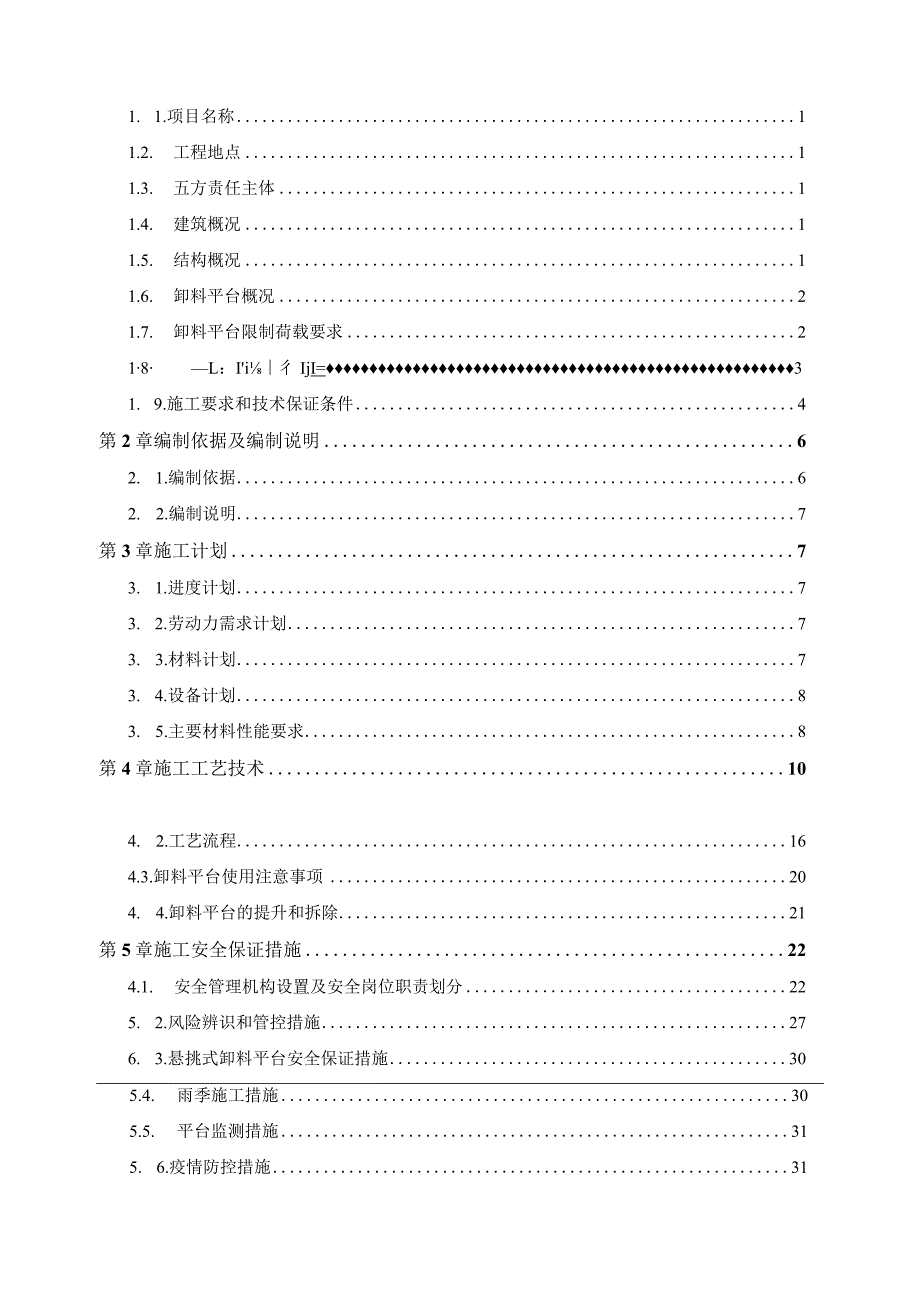

1、型钢悬挑式卸料平台专项施工方案编制人：审核人：审批人：有限公司202x年12月第1章工程概况11. 1.项目名称11.2. 工程地点11.3. 五方责任主体11.4. 建筑概况11.5. 结构概况11.6. 卸料平台概况21.7. 卸料平台限制荷载要求218L：Ii彳IjI=31. 9.施工要求和技术保证条件4第2章编制依据及编制说明62. 1.编制依据62. 2.编制说明7第3章施工计划73. 1.进度计划73. 2.劳动力需求计划73. 3.材料计划73. 4.设备计划83. 5.主要材料性能要求8第4章施工工艺技术104. 2.工艺流程164.3.卸料平台使用注意事项204. 4.卸料平

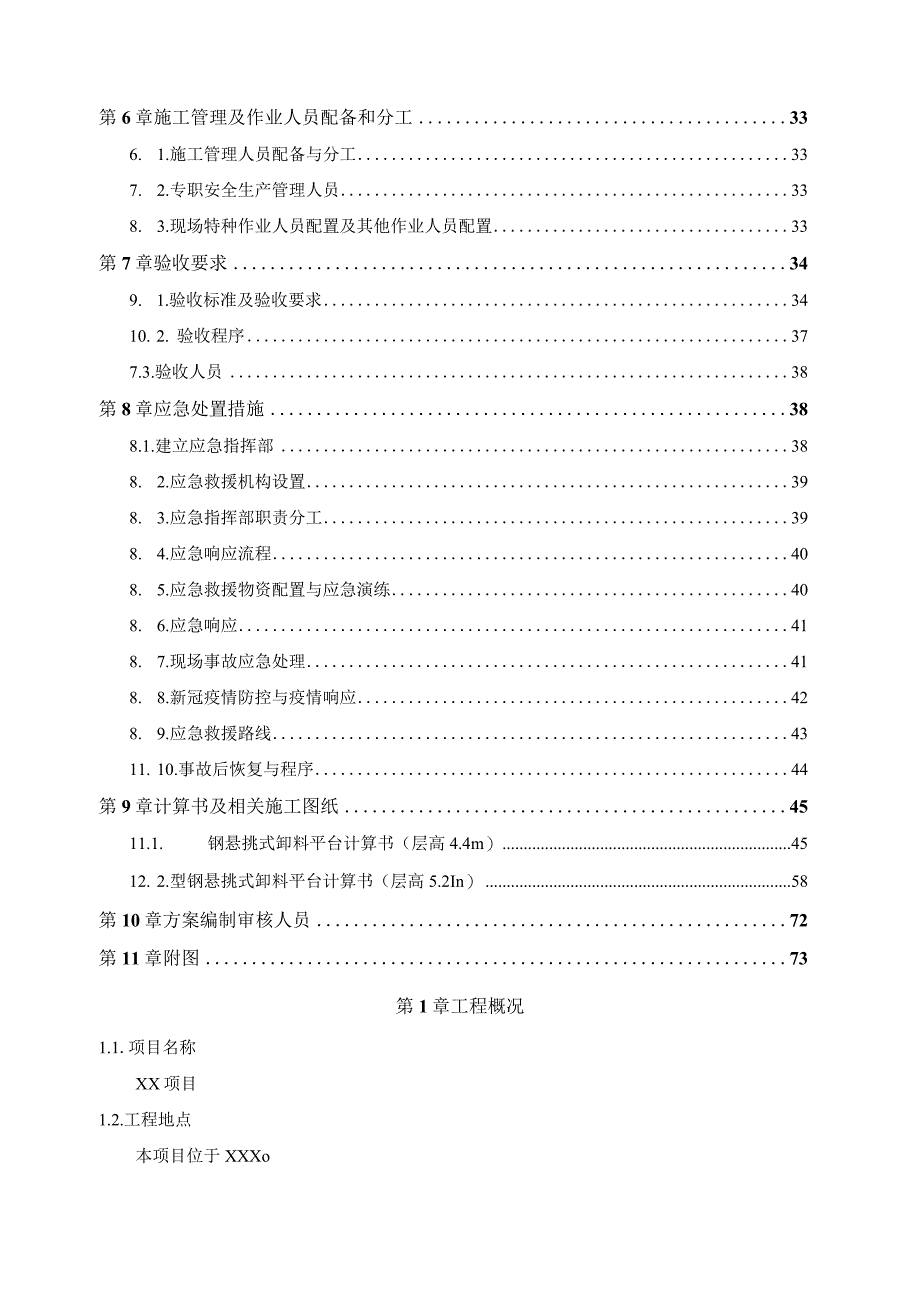

2、台的提升和拆除21第5章施工安全保证措施224.1. 安全管理机构设置及安全岗位职责划分225. 2.风险辨识和管控措施276. 3.悬挑式卸料平台安全保证措施305.4. 雨季施工措施305.5. 平台监测措施315. 6.疫情防控措施31第6章施工管理及作业人员配备和分工336. 1.施工管理人员配备与分工337. 2.专职安全生产管理人员338. 3.现场特种作业人员配置及其他作业人员配置33第7章验收要求349. 1.验收标准及验收要求3410. 2.验收程序377.3.验收人员38第8章应急处置措施388.1.建立应急指挥部388. 2.应急救援机构设置398. 3.应急指挥部职责分
3、工398. 4.应急响应流程408. 5.应急救援物资配置与应急演练408. 6.应急响应418. 7.现场事故应急处理418. 8.新冠疫情防控与疫情响应428. 9.应急救援路线4311. 10.事故后恢复与程序44第9章计算书及相关施工图纸4511.1. 钢悬挑式卸料平台计算书（层高4.4m）4512. 2.型钢悬挑式卸料平台计算书（层高5.2In）58第10章方案编制审核人员72第11章附图73第1章工程概况1.1.项目名称XX项目1.2.工程地点本项目位于XXXo1. 3.五方责任主体建设单位：有限公司地勘单位：有限公司设计单位：有限公司监理单位：有限公司总承包单位：有限公司1.4.
4、 建筑概况本项目布局采用塔楼加裙楼的布局方式，塔楼位于北侧，建筑高度140.OOm（装饰构架最高点150.90m）,裙楼建筑高度23.90m。本项目建筑地下4层，地上塔楼部份32层，裙楼部份4层，一、二层架空。地下建筑负四层、负三层，负二层为地下车库及设备用房，其中负四层层高3.9m,负三层层高3.9m,负二层层高4.5m；负一层为员工餐厅、厨房、非机动车库、机动车库及设备用房，负一层层高6.3mo地上建筑分塔楼与裙楼，裙楼一层层高5.95m,二层层高6.3Onb三层层高5.2Onb四层层高4.52m；塔楼一层层高7m,二层层高4.4m,三层层高5.2m,四层层高4.2m,五层以上办公标准层层
5、高4.15叱塔楼设置2个避难层，分别位于12层、22层，避难层层高4.5m,塔楼顶部网架结构展厅（高度为16.60m）。规划建设净用地面积10150.24而，总建筑面积约96006m2,容积率：6.0,地上建筑面积：63293.9平方米，地下建筑面积：32712.17平方米。1. 5.结构概况项目内容基础结构形式平筏板+抗浮锚杆主体结构形式主楼框架-核心筒（钢管碎框架-钢筋验核心筒）裙楼框架-剪力墙（钢管碎框架-钢筋碎剪力墙）建筑场地类别Il类地基基础设计等级甲级抗浮设计水位本工程抗浮设防水位绝对高程为478.60m,相当于设计标高-2.60mO地下水影响本工程场地土、地下水对混凝土及混凝土中
6、的钢筋具有微腐蚀性。结构安全等级二级抗震设防分类内类抗震设防烈度7度结构抗震等级主楼框架一级，核心筒剪力墙一级地下室三级设计使用年限结构使用设计年限50年L6.卸料平台概况根据本工程的实际情况，为了满足施工中材料倒运的需要，本工程需要使用型钢悬挑式卸料平台，型钢悬挑式卸料平台主要搭设在地上主楼核心筒第二层、第三层。卸料平台尺寸400OmmX2000mm,由主梁16#工字钢、次梁10#工字钢、L2m高防护栏杆、Im宽水平防护组成。因主楼核心筒区域施工至第四层及以上时将采用爬架配套工具式卸料平台，故仅在塔楼核心筒第二层、第三层搭设型钢悬挑式卸料平台。型钢悬挑式卸料平台钢丝绳分别在塔楼核心筒第二层、
7、第三层进行同层张拉（分别计算，二层层高为4.4m,三层层高为5.2m）。I7.卸料平台限制荷载要求本工程落地式和悬挑式卸料平台材料堆放限重均按总荷载不超过800kg考虑，材料集中堆放时最大堆施荷载同时应满足W5KN11r要求。卸料平台堆放材料表如下所示：卸料平台堆放材料表允许堆放材料规格堆放数量堆放高度页岩多孔砖200X180X900.38方（118块）0.27m钢管48X3.6X6000W28根0.25m扣件直角、对接、转向W400个0.2m木方400050XlOOW60根0.4m脚手板4000240X50W24张0.4m木模板915X1830X15W48张0.4m支托36X60080个0.
8、3m注：其他物品听从现场工长指挥，严禁超重，并不得超过材料堆放荷载要求。1.8. 施工平面布置型钢悬挑式卸料平台主要搭设在地上主楼核心筒第二层、第三层。因主楼主体结构施工至第七层时，钢结构工程正式开始施工，故卸料平台搭设与钢梁安装无任何冲突。图中钢梁不占用悬挑平台位置。型钢悬挑式卸料平台平面位置如下图所示：塔楼三层型钢悬挑式卸料平台平面布置图1.9.施工要求和技术保证条件1 .施工前本方案已完成报审报批程序，相关人员及单位签字盖章完成。2 .方案编制审批完成后，项目技术负责人或方案编制人对项目现场管理人员进行方案交底，施工前现场管理人员将与施工相关的工作内容、安全技术措施和质量验收标准、安全操
9、作规程、安全注意事项等对施工作业人进行全面的技术交底.。3 .所使用原材料相关质量证明文件齐全，保证其符合规范及方案要求，并按规定进行进场检验，验收合格后方可进行卸料平台加工。4 .卸料平台制作完成后组织各方进行验收，验收合格方可进行吊装。5 .安装位置混凝土强度达到设计强度，检查预埋锚固件与结构的连接是否可靠，确认无误后，方可进行吊装作业。6 .吊装完成后需经各方进行验收，验收合格后方可投入使用。7 .安拆及使用过程中技术负责人及专职安全员对卸料平台要求进行现场检查，发现问题立即通知班组进行整改，并对整改情况及时进行落实。8 .对管理人员和平台制作、安装工人进行培训，考核合格后方可上岗。施工
10、班组优选具有丰富施工经验的班组，确保能够严格方案和操作规程要求进行作业，确保安全施工全过程的安全。9 .卸料平台验收合格后应挂好验收合格标示牌，并在平台的明显位置设置荷载限载标示牌。10 .卸料平台的制作、吊装、使用应严格按照本方案执行。第2章编制依据及编制说明1.9. 编制依据序号名称编号1本工程建筑施工图、结构施工图2钢结构设计标准（附条文说明另册）GB50017-20173钢结构工程施工质量验收标准GB50205-20204钢结构工程施工规范GB50755-20125建筑结构荷载规范GB50009-20126建筑工程施工质量验收统一标准GB50300-20137混凝土结构设计规范（201
11、5版）GB50010-20108建筑施工脚手架安全技术统一标准GB51210-20169钢丝绳夹GB/T5976-200610重要用途钢丝绳GB8918-200611碳素结构钢GB/T700-200612直缝电焊钢管GB/T13793-201613钢管脚手架扣件GB15831-200614钢筋混凝土用钢第1部分：热轧光圆钢筋GB/T1499.1-201715建筑施工扣件式钢管脚手架安全技术规范JGJ130-201116建筑施工安全检查标准JGJ59-201117建筑施工高处作业安全技术规范JGJ80-201618建筑机械使用安全技术规程JGJ33-201219钢筋焊接及验收规程JGJ18-20
12、1220建筑施工手册（第五版）21建筑施工计算手册（第三版）22住房城乡建设部办公厅关于实施危险性较大的（建办质201831号文）分部分项工程安全管理规定有关问题的通知23危险性较大的分部分项工程安全管理规定（住房城乡建设部第37号令）2. 2.编制说明本方案仅适用于“xx项目”型钢悬挑式卸料平台制作、安装、使用和拆除，落地钢管扣件式卸料平台的搭设、使用与拆除详见落地钢管扣件式卸料平台专项施工方案。第3章施工计划3.1.进度计划单个悬挑式卸料平台制作加工时间需2个口历天，单个悬挑式卸料平台安装时间为0.5个日历天。卸料平台安装及使用时间表名称计划安装时间使用时间（日）数量（个）型钢悬挑式卸料平
13、台2023年2月随工程进度（塔楼核心筒第二层、第三层主体结构施工完成）每层4个3.2.劳动力需求计划劳动力计划表人员种类工作岗位人数岗位职责特种作业人员焊工10人负责焊接作业电工2人负责用电相关作业架子工20人负责卸料平台搭设及拆除作业塔吊司机2人负责塔吊吊装作业信号工2人负责塔吊指挥作业其他作业人员普工20人注：依据现场实际情况调整。3.3.材料计划卸料平台使用的材料包括主梁、次梁、平台、防护栏杆、张拉绳、配套绳具、钢管、扣件、木方、木板等。材料计划详见下表：材料（设备）名称规格数量备注主梁16#工字钢2件/套次梁10#工字钢6件/套张拉绳63719.5mm钢丝绳40m卸扣M244件/套绳卡2020件/套安全网阻燃型LL5X6m500m1兜网AH防老化高强力安全网200m1钢管48*3.6mm5000m扣件铸铁式800个木脚手板z1000mm*240m*50m若干圆钢20IT焊条E43若干模板1830mm*95mm*15mm1000m2OO型花篮螺杆M244件/套定型防护栏杆2.9m2件；2m1件3件/套注：依据现场实际情况调整。3. 4.设备计划主要设备及机具计划表设备名称规格数量备注1#塔机QT
