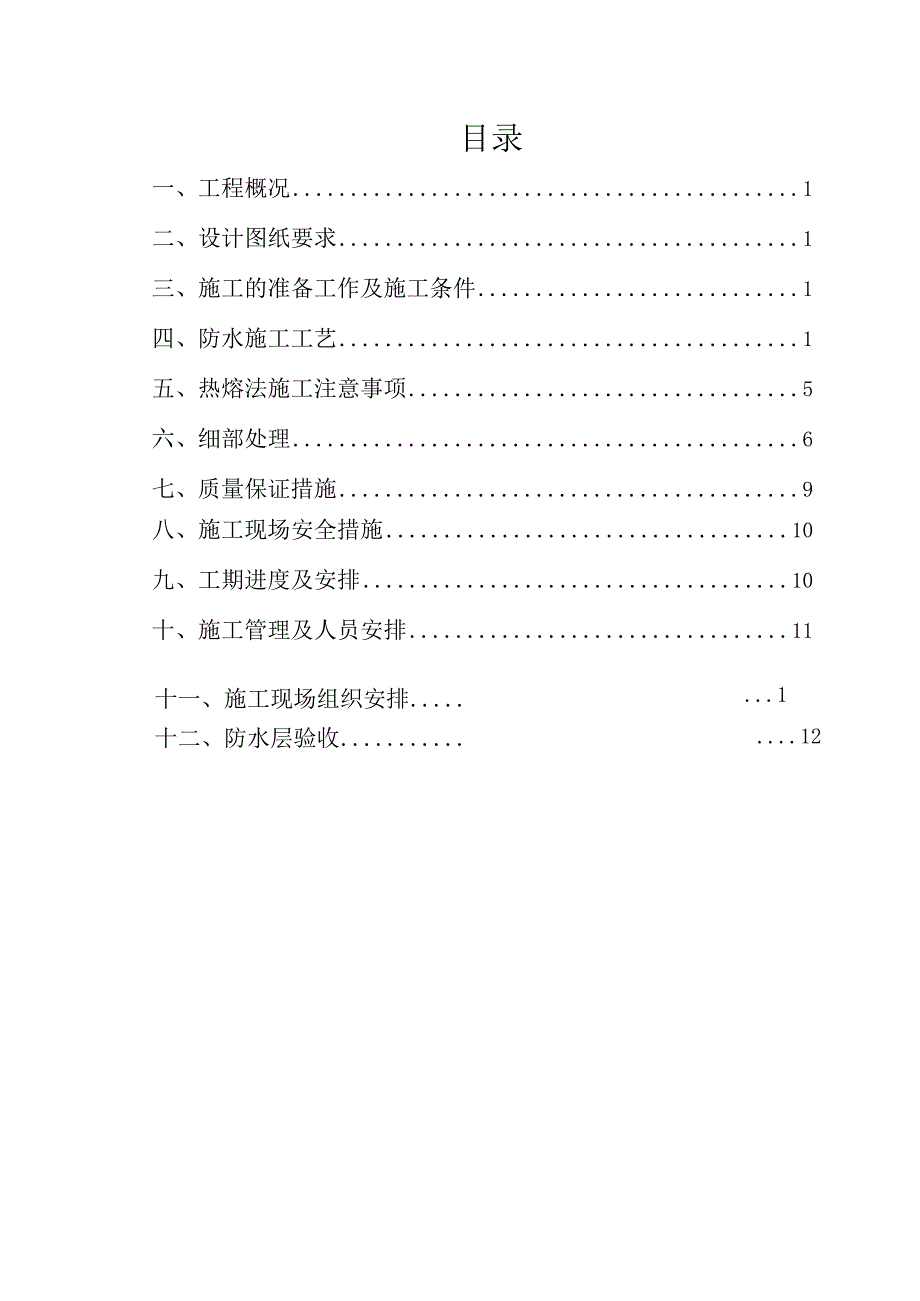

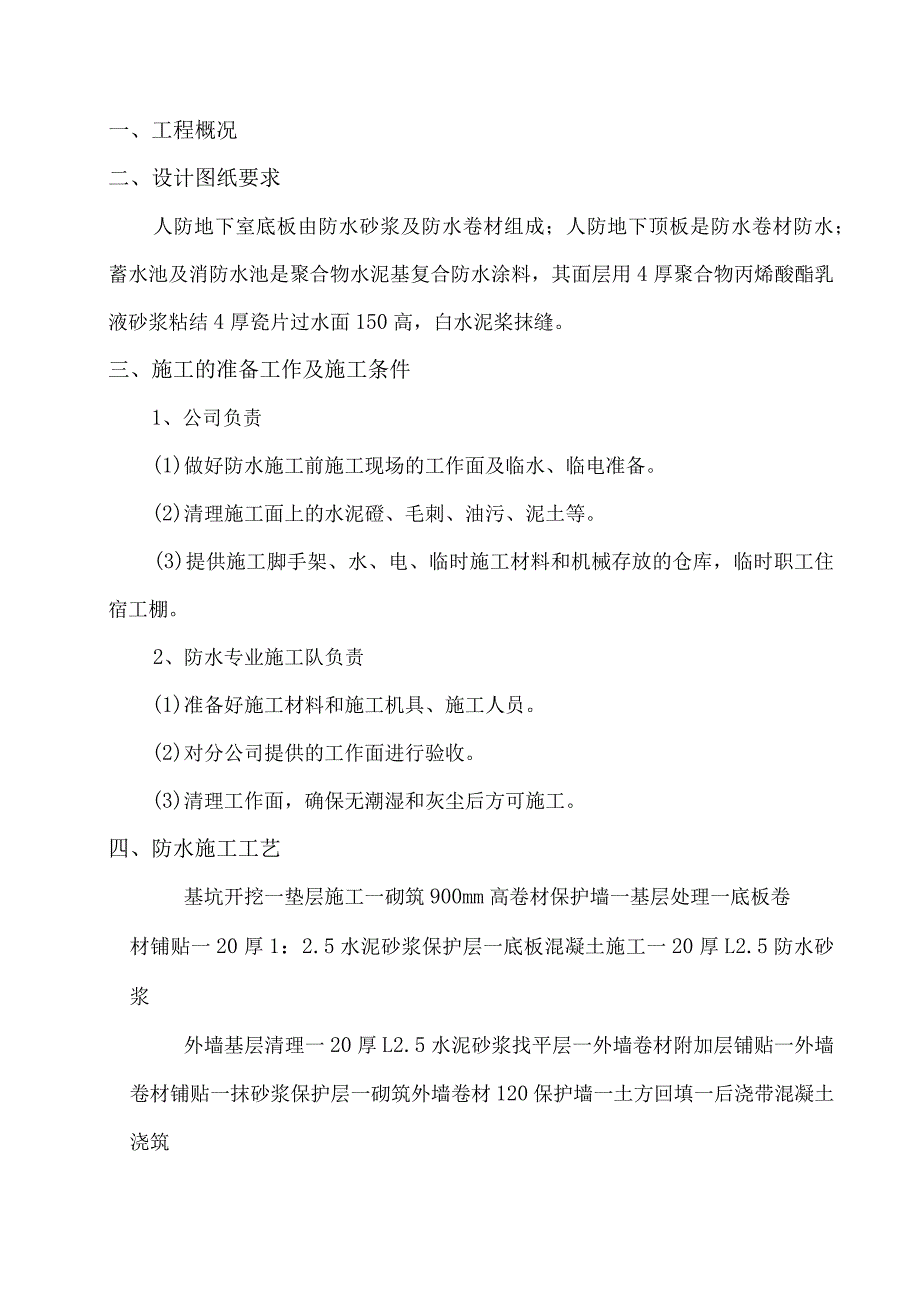

1、目录一、工程概况1二、设计图纸要求1三、施工的准备工作及施工条件1四、防水施工工艺1五、热熔法施工注意事项5六、细部处理6七、质量保证措施9八、施工现场安全措施10九、工期进度及安排10十、施工管理及人员安排11十一、施工现场组织安排十二、防水层验收112一、工程概况二、设计图纸要求人防地下室底板由防水砂浆及防水卷材组成;人防地下顶板是防水卷材防水;蓄水池及消防水池是聚合物水泥基复合防水涂料,其面层用4厚聚合物丙烯酸酯乳液砂浆粘结4厚瓷片过水面150高,白水泥桨抹缝。三、施工的准备工作及施工条件1、公司负责(1)做好防水施工前施工现场的工作面及临水、临电准备。(2)清理施工面上的水泥磴、毛刺、

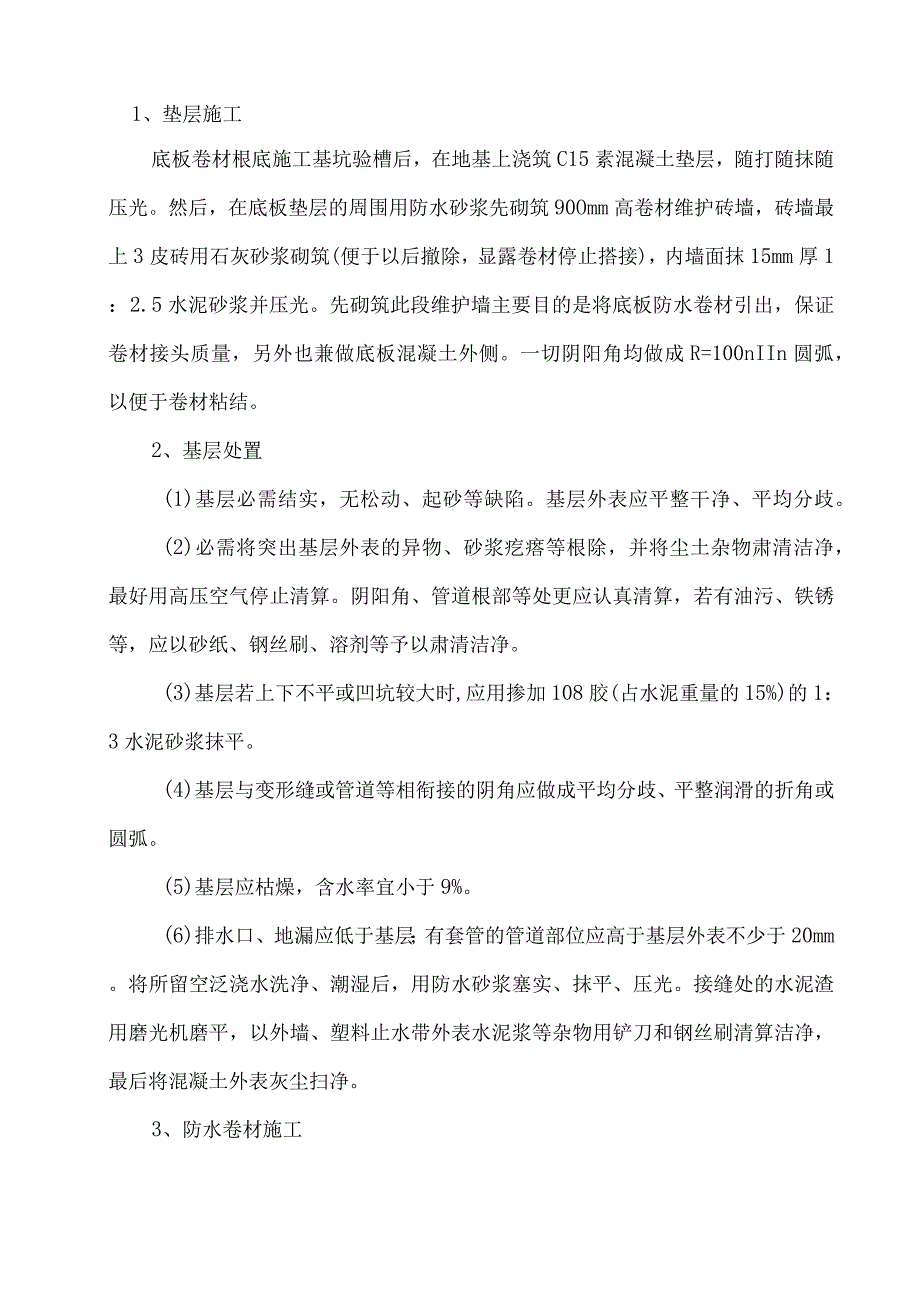

2、油污、泥土等。(3)提供施工脚手架、水、电、临时施工材料和机械存放的仓库,临时职工住宿工棚。2、防水专业施工队负责(1)准备好施工材料和施工机具、施工人员。(2)对分公司提供的工作面进行验收。(3)清理工作面,确保无潮湿和灰尘后方可施工。四、防水施工工艺基坑开挖一垫层施工一砌筑900mm高卷材保护墙一基层处理一底板卷材铺贴一20厚1:2.5水泥砂浆保护层一底板混凝土施工一20厚L2.5防水砂浆外墙基层清理一20厚L2.5水泥砂浆找平层一外墙卷材附加层铺贴一外墙卷材铺贴一抹砂浆保护层一砌筑外墙卷材120保护墙一土方回填一后浇带混凝土浇筑1、垫层施工底板卷材根底施工基坑验槽后,在地基上浇筑C15素

3、混凝土垫层,随打随抹随压光。然后,在底板垫层的周围用防水砂浆先砌筑90Omm高卷材维护砖墙,砖墙最上3皮砖用石灰砂浆砌筑(便于以后撤除,显露卷材停止搭接),内墙面抹15mm厚1:2.5水泥砂浆并压光。先砌筑此段维护墙主要目的是将底板防水卷材引出,保证卷材接头质量,另外也兼做底板混凝土外侧。一切阴阳角均做成R=100nIIn圆弧,以便于卷材粘结。2、基层处置(1)基层必需结实,无松动、起砂等缺陷。基层外表应平整干净、平均分歧。(2)必需将突出基层外表的异物、砂浆疙瘩等根除,并将尘土杂物肃清洁净,最好用高压空气停止清算。阴阳角、管道根部等处更应认真清算,若有油污、铁锈等,应以砂纸、钢丝刷、溶剂等予

4、以肃清洁净。(3)基层若上下不平或凹坑较大时,应用掺加108胶(占水泥重量的15%)的1:3水泥砂浆抹平。(4)基层与变形缝或管道等相衔接的阴角应做成平均分歧、平整润滑的折角或圆弧。(5)基层应枯燥,含水率宜小于9%。(6)排水口、地漏应低于基层;有套管的管道部位应高于基层外表不少于20mm。将所留空泛浇水洗净、潮湿后,用防水砂浆塞实、抹平、压光。接缝处的水泥渣用磨光机磨平,以外墙、塑料止水带外表水泥浆等杂物用铲刀和钢丝刷清算洁净,最后将混凝土外表灰尘扫净。3、防水卷材施工1)在基层清算洁净后,20厚1:2.5水泥砂浆找平层,以加强卷材与基层的粘结力,2h前方可铺贴卷材。2)卷材施工的普通请求

5、,卷材粘贴采取热熔粘结,除底板平面卷材采用条粘法(条粘法:每幅卷材两边各与基层粘贴15Omm宽)外,(距底板维护墙内侧Inl范围内请求满粘),其它部位都采用满粘法。3)卷材铺贴分两步施工,首先铺贴止水带、后浇带、阴阳角,900mm高维护墙以下部位等处附加层(包括底板卷材)。见图一(本工程采用甩搓做法)。采用上防内贴法。卷材搭接宽度长边不小于100nIn1、短边不小于150mmo相邻两幅卷材的接缝要错开30Omnl以上。卷材搭接缝应单独收边,做法是用喷枪烘烤外露边缘,再用专用抹子抹出平滑的45o斜角。4)然后依据铺贴次第、搭接宽度、卷材尺寸等弹好卷材铺贴线,再停止大面铺贴。大面积满粘以“滚铺法”

6、为佳,先铺粘大面、后粘结搭接缝,这种办法能够保证卷材铺贴质量,用于卷材与基层及卷材搭接缝一次熔铺。待底板卷材(包括90Omm高维护墙处卷材)施工终了,然后抹20mm厚1;2.5水泥砂浆维护层。同样在900mm高维护墙处卷材上也抹20mm厚1:2水泥砂浆维护层。5)撤除底板侧面90OnmI高维护墙上最上面3皮砖,将显露卷材接头清算洁净,再从一侧开端自下而上垂直停止大面铺贴。铺贴过程中,一定要将卷材内空气赶净,以免形成空鼓起泡。由于有热熔胶的底面背对立墙基面,因而这局部卷材以冷粘法粘铺在立墙上,与这局部卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴,且上层卷材盖过下层卷材应不小于15OnIm。铺完外

7、后,并经验收合格后,在卷材上抹20mm厚1:2.5水泥砂浆保护层。待砂浆保护层具有一定强度时,立即砌12Onml厚保护砖墙。最后收头时,一定要按设计要求固定牢固。图一卷材防水层甩槎、接槎做法(a)甩槎:1-临时保护墙;2-永久保护墙;3-20厚水泥砂浆保护层;4-卷材防水层;5-20厚L2.5水泥砂浆找平层;6-混凝土垫层;7-卷材加强层(b)接槎:1-结构墙体;2-卷材防水层;3-卷材保护层;4-卷材加强层;5-结构底板;6-密封材料;7-盖缝条五、热熔法施工注意事项(1)热熔法同材性的关系。高聚物改性沥青防水卷材各品种的改性基料成分有所不同,因之软化点、熔融度及熔化速度亦不同。施工人员对所

8、选卷材应进行探索试验,调节火焰距离以及烘烤时间,观察卷材底面热熔胶的熔融状态以及铺贴后卷材的粘贴强度,积累经验后用于大面积施铺。(2)烘烤温度对卷材的影响。以液化石油气为热源的火焰喷枪,当喷嘴全部开放时,火焰的端部温度约为1300C左右,火焰中心的温度约IlOoC左右,调节喷枪开关可将温度降至100(800C左右。在这样的高温下实施热熔法施工,要求在对卷材材性了解的基础上熟练掌握持枪烘烤技术。这里应特别强调一点,即对热熔型卷材高温烘烤的瞬时性,卷材的改性混合基料中的石油沥青已经过高温处理,其沥青胶质对混合基料中的橡胶或树脂可起到保护作用,因此瞬时高温不会影响卷材性能;高温对不同的胎基影响也不同

9、,对无纺聚酯布胎基,温度达130C时其伸长变形即可超限而失去增强作用,而玻纤胎却不受此限,而对SBS、APP改性基料瞬间接触260高温亦不致破坏材性。因此,可以说在一定条件下,高温不致影响卷材的材性。(3)常温下,正确施工的热熔型卷材防水层,其粘结强度可大于0.5MPa,可满足质量要求。但在低温下施工,热熔胶冷却也快,往往影响粘铺质量,这就需要丰富的经验和熟练的操作技术,必要时可同时使用两把火焰喷枪(或喷灯)进行加热操作,以使热熔胶熔融均匀,保证粘铺质量。(4)采用热熔施工,在点火时以及在烘烤施工中,火焰喷嘴严禁对着人。特别是立墙卷材热熔施工时,更应注意施工安全,亦应佩戴防护用品。(5)施工现

10、场应清除易燃物及易燃材料,并备有灭火器等消防器材。消防道路要畅通。六、细部处理1、地下室外墙后浇带处理外墙后浇带位置外侧砌“U”形砖墙将其封闭,砖墙内净空至少保证800X1400,砖墙厚度为240mm,高度砌平外墙顶。砖墙外侧批20厚1:2.5水泥砂浆找平,阴角批成弧角,再做防水卷材,面上再做保护层。(防水做法按回地下室外墙外防水做法)砖墙下浇C15垫层150Innl厚,垫层比砖墙两面各凸出100mmo外墙后浇带两侧止水螺栓头保留,用作日后固定后浇带模板。图2地下室外墙后浇带防水处理图2、 变形缝处防水处理措施变形缝处应增加卷材附加层,附加层总宽度为600mmo变形缝两侧的混凝土应分两次浇筑。

11、在施工时,把止水带的中部夹于变形缝端模上,同时沥青木丝板钉在端模上,并把止水带的翼边用铅丝固定在底板钢筋上,然后浇筑混凝土,待混凝土强度达到一定强度后拆除端模板,用铅丝将止水带另一翼边固定在底板钢筋上,再浇筑另一侧混凝土。木丝板端用密封油膏填严。施工要求:在施工中,要保证止水带与混凝土牢固结合,除混凝土的水灰比和水泥用量要严格控制外,接触止水带的混凝土不应出现粗骨料集中或漏振现象。在支设模板和浇筑混凝土不得将止水带破坏。振捣时,止水带处混凝土应振捣密实,赶出气泡。但振捣棒插入点应离开止水带250mm以上,严禁振捣棒接触止水带。(a)墙体变形缝;(b)底板变形缝1-需防水结构;2-浸过沥青的木丝

12、板;3-止水带;4-填缝油膏;5-卷材附加层;6-卷材防水层;7-水泥砂浆面层;8-混凝土垫层;9-水泥砂浆找平层;10-水泥砂浆保护层;11-保护墙图3地下室施工缝防水处理图4、 地下室穿墙套管节点对于热力管道穿过混凝土外墙,可采用防水橡胶止水套管以适应因温度引起的管道涨缩变形。即先将带法兰的止水套管预埋在结构中,在套管无法兰的一端沿管周剔凿,用素灰嵌填。安装管道时,把橡胶止水套套入穿墙管并安装在套管法兰上,用螺栓箍紧,再用铁卡将橡胶止水管套箍紧固在穿墙管道外皮,然后从无法兰的一端用沥青麻丝等将套管与穿墙管之间的缝隙填嵌密实,最后用掺加防水剂的水泥砂浆将管根四周分数次封闭严实。管道处附加层必

13、须认真粘贴,保证施工质量。方法是先按细部形状将卷材剪好,不要加热,在细部贴一下,视尺寸、形状合适后,再将卷材的底面(有热熔剂的一面)用手持喷灯烘烤,待底面呈熔融状态即可粘贴在已经涂刷一道密封材料的基层上,并压实铺牢。1-管道;2-套管;3-夹板;4-卷材防水层;5-填缝材料;6-保护墙;7-附加卷材层衬垫图4穿墙管道防水处理5、 地下室降水井防水在地下室结构后浇带施工完毕后,即可进行地下室内降水井的封闭。封闭前应将井内垃圾、泥浆等杂物清理干净;降水井钢管外壁的铁锈用钢丝刷清除干净;割除多余部分的钢管,在钢管内灌注C30、S6微膨胀混凝土,然后用法兰盘、螺栓、橡胶垫片封死钢管。降水井中的二次浇筑

14、混凝土应是强度等级比所在区域地下室底板提高一级的膨胀混凝土,且新旧混凝土接槎面应凿毛后清洗干净并充分湿润。七、质量保证措施1、 地下室抗浮措施根据工程理论,在建筑物未施工至足够重量时,在公开水压力下,会构成建筑物上浮,招致公开室倾斜,产生结构拉裂,从而破坏结构自防水和卷材防水层,构成公开室渗漏水。为此,我们在建筑物重小于公开室周围埋设的降水井将公开水位降低到安全水位以下。降水井的设置见公开室开挖平面布置图。2、卷材质量保证措施1)铺贴卷材的基层应洁净、平整、坚实、坚固,阴阳角呈圆弧形。2)卷材防水层严禁在雨天、六级风以上的条件下施工。3)卷材防水层所用基层处置剂、胶粘剂、密封材料等配套材料,均

15、应与铺贴的卷材材性相容。4)卷材防水层所用原材料必需有出厂合格证,复验其主要物理性能必需契合规范规则。5)施工人员必需持有防水专业上岗证书3、卷材搭接缝及收头处置卷材搭接缝及收头是防水层密封质量的关键,因此须以专用的接缝胶粘剂及密封膏中止处置,此外,公开工程卷材搭接缝必需做附加补强处置。细致做法如下:卷材接缝搭接宽度为100mmo在粘贴卷材时,先将搭接部分每隔50100cm以胶粘剂暂时固定,大面积卷材铺好后即粘贴卷材搭接缝,用丁基橡胶胶粘剂的A组分:B组分=1:1配合搅拌均匀,再用油漆刷将配好的胶粘剂均匀涂刷在翻开的卷材接头的两个粘结面上(涂胶量以0.50.8kgm2为宜),然后单调2(30min,待手感不粘手时即可粘合,从一端开端边压合边驱除空气,使之无气泡及折皱存在,最后再用手持小铁辐次第用力滚压一遍,然后再用丁基橡胶胶粘剂或其他专用胶粘剂沿卷材搭接缝骑缝粘贴一条宽12OnInl的卷材胶条,用手持压辐滚压使其粘贴坚固,卷材胶条两侧边用双组分聚氨酯密封膏或单组分氯磺化聚乙烯密封膏予以密封。在其他部分的卷材三层堆叠之处必需以聚氨酯密封膏予以封锁。卷材收头处置:卷材收头必需用聚氨酯嵌缝膏封锁,封锁处固化后,在收头处再涂刷一层聚氨酯涂膜防水材料,在其尚未完好固化时,即可用108胶水泥砂浆(水泥:砂:108胶=1:3:0.20)压缝封锁。八、施工现场
