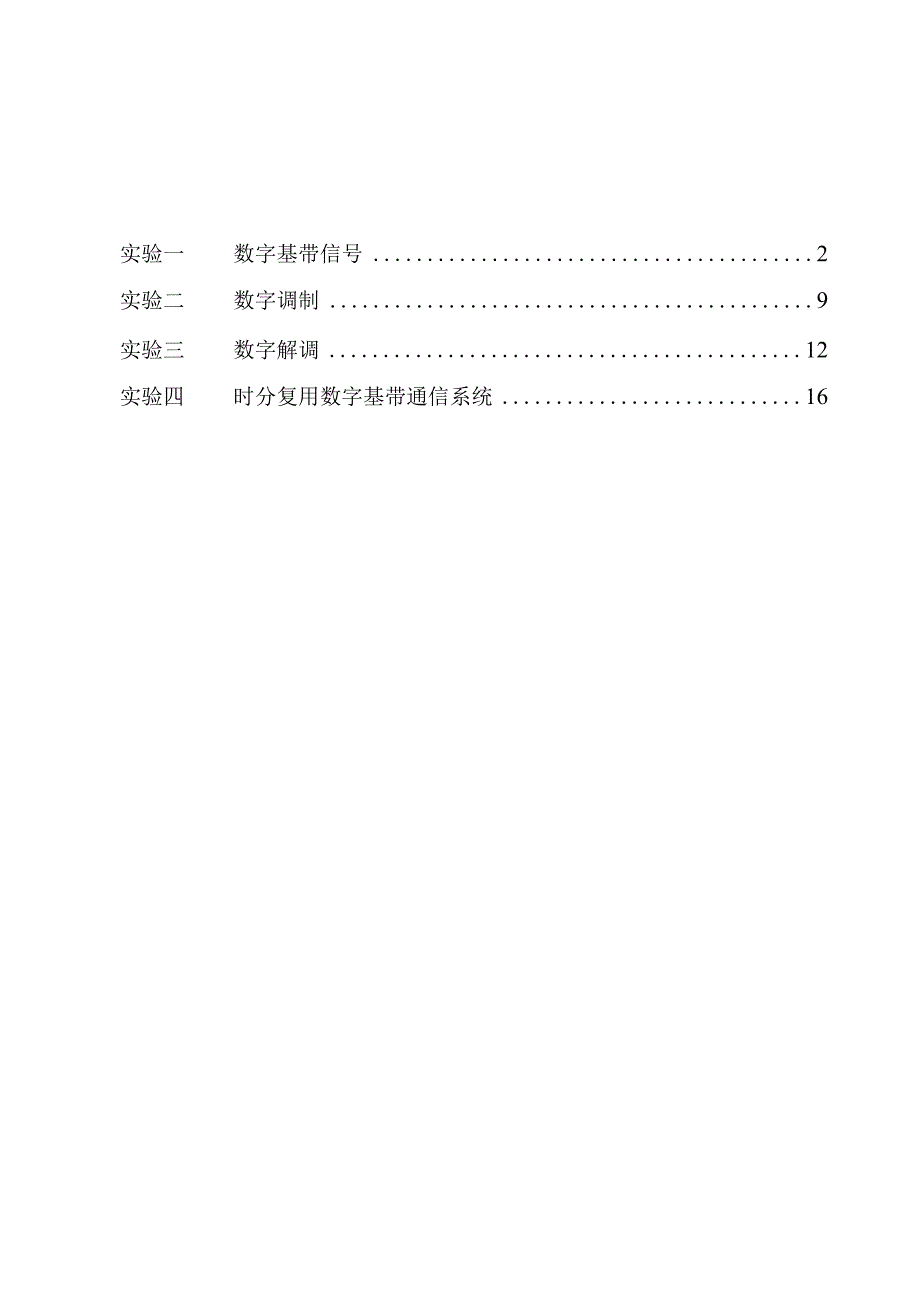

1、关于通信原理的实验报告Wd实验一数字基带信号2实验二数字调制9实验三数字解调12实验四时分复用数字基带通信系统16实验一数字基带信号一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。2、掌握AMI、HDB3码的编码规则，3、掌握从HDBa码信号中提取位同步信号的方法。4、掌握集中插入帧同步码时分复用信号的帧构造特点。5、了解HDB3（AMI）编译码集成电路CD22103。二、实验内容1、用示波器观察单极性非归零码（NRZ）、传号交替反转码（AMI）、三阶高密度双极性码（HDB3）、整流后的AMI码及整流后的HDB3码。2、用示波器观察从HDB3码中和从AMl码中提取位
2、同步信号的电路中有关波形。3、用示波器观察HDB3、AMl译码输出波形三、实验步骤本实验使用数字信源单元和HDB3编译码单元。1、接好电源线，翻开电源开关。用信源单元的FS作为示波器的外同步信号，示波器探头的地端接在实验板任何位置的GND点均可。2、用示波器观察数字信源单元上的各种信号波形。示波器的两个通道探头分别接信源单元的NRZ-OUT和BS-OUT,对照发光二极管的发光状态，判断数字信源单元是否己正常工作（1码对应的发光管亮，0码对应的发光管熄）；图 1. NRZ-OUT 和 BS-OUT3、用示波器观察HDB3编译单元的各种波形。(1)示波器的两个探头CHl和CH2分别接信源单元的NR
3、Z-OUT和HDB3单元的(Am)HDB3,将信源单元的KKK2、K3每一位都置1,观察全1码对应的AMI码和HDB3码。图3.全1码对应的AMI码图4.全1码对应的HDB3码(2)再将KI、K2、K3置为全0,观察全0码对应的AMl码和HDB3码。观察AMl码时将HDB3单元的开关K4置于A端，观察HDB3码时将K4置于H端，观察时应注意AMI、HDB3码是占空比等于0.5的双极性归零码。编码输出HDB3(AMT)比输入NRZ-OUT延迟了4个码元。图5.全0码对应的AMI码KENWOOD图6.全。码对应的HDB3码OLS(.POST*(3)将KI、K2、K3置于OlIlOoIoOOOOll
4、OOOolOOOOO态,观察并记录对应的AMl码和HDB3码。图7.对应的AMI码KENWOOD图8.对应的HDB3码(4)将KI、K2、K3置于任意状态，K4先置A(AMl)端再置H(HDB3)端，CHl接信源单元的NRZ-OUT,CH2依次接HDB3单元的(AMl-D)HDB3-D、BPF、BS-R和NRZ,观察这些信号波形。图9T.K4置A(AMI)端、CH2接(AMI-D)HDB3-D图9-2.K4置H(HDB3)端、CH2接(AMl-D)HDB3-D图10T.K4置A(AMI)端、CH2接BPF图10-2.K4置H(HDB3)端、CH2接BPF图II-LK4置A(AMI)端、CH2接
5、BS-R图11-2.K4置H(HDB3)端、CH2接BS-R图12-1.K4置A(AMI)端、CH2接NRZ图12-2.K4置H(HDB3)端、CH2接NRZ观察时应注意： HDB3单元的NRZ信号（译码输出）滞后于信源模块的NRZ-OUT信号（编码输入）8个码元。 AMI-D.HDB3-D是占空比等于0.5的单极性归零码。 BPF信号是一个幅度和周期都不恒定的正弦信号，BS-R是一个周期根本恒定（等于一个码元周期）的TTL电平信号。 信源代码连0个数越多，越难于从Am码中提取位同步信号（或者说要求带通滤波的Q值越高，因而越难于实现），而HDB3码则不存在这种问题。本实验中假设24位信源代码中
6、连零很多时，则难以从AMl码中得到一个符合要求的位同步信号，因此不能完成正确的译码（由于别离参数的影响，各实验系统的现象可能略有不同。一般将信源代码置成只有1个“1”码的状态来观察译码输出）。假设24位信源代码全为“0”码，则更不可能从AMl信号（亦是全0信号）得到正确的位同步信号。四、实验报告要求1.根据实验观察和纪录答复：（1）不归零码和归零码的特点是什么（2）与信源代码中的“1”码相对应的Am码及HDB3码是否一定一样为什么答：（1）不归零码的脉宽等于码元宽度；归零码的脉宽小于码元的宽度。（2）与信源代码中的“1”码对应的AMl码及HDB3码不一定一样。因为信源代码中的“1”码对应的AM
7、l码“1”、“-1”相间出现，而HDB3码中的“1”，ii-不但与信源代码中的“1”码有关，而且还与信源代码中的“0”码有关。如以下例子：可以看到消息码中的最后两个“1”，在AMl码和HDB3中是不同的。消息码：10IloOoOoOoo0101AMl码：10-1100000OOOOTOlHDB3码：IoTlOoOV-BOO-V010-12.设代码为全L全O及Olll00100000110000100000,给出AMl及HDB3码的代码和波形。答：见实验内容的(1)(2)(3)o实验二数字调制一、实验目的1、掌握绝对码、相对码概念及它们之间的变换关系。2、掌握用键控法产生2ASK、2FSK、2D
8、PSK信号的方法。3、掌握相对码波形与2PSK信号波形之间的关系、绝对码波形与2DPSK信号波形之间的关系。二、实验内容1、用示波器观察绝对码波形、相对码波形。2、用示波器观察2ASK、2FSK、2PSK、2DPSK信号波形。3、用频谱仪观察数字基带信号频谱及2ASK、2FSK、2DPSK信号的频谱。三、实验步源本实验使用数字信源单元及数字调制单元。1、熟悉数字调制单元的工作原理。接好电源线，翻开实验箱电源开关，用数字信源单元的FS信号作为示波器的外同步信号。2、示波器CHl接信源单元的(NRZ-OUT)AK,CH2接数字调制单元的BK,信源单元的络、L置于任意状态(非全0),观察AK、BK波
9、形，总结绝对码至相对码变换规律以及从相对码至绝对码的变换规律。3、示波器CHl接2DPSK,CH2分别接AK及BK,观察并总结2DPSK信号相位变化与绝对码的关系以及2DPSK信号相位变化与相对码的关系（此关系即是2PSK信号相位变化与信源代码的关系）。4、示波器CHl接AK、CH2依次接2FSK和2ASK；观察这两个信号与AK的关系（注意“1”码与“0”码对应的2FSK信号幅度可能不相等，这对传输信息是没有影响的）。kPNnnnKFNWCCn四、实验报告要求1、设绝对码为全1、全O或100l1010,求相对码。答：绝对码：Illllt(X)OOO,10011010相对码：10101,0000
10、0,11101100或01010,Illlb000100112、设信息代码为10011010,载频分别为码元速率的1倍和1.5倍,画出2DPSK及2PSK信号波形。实验三数字解调一、实验目的1 .掌握2DPSK相干解调原理。2 .掌握2FSK过零检测解调原理。二、实验内容1 .用示波器观察2DPSK相干解调器各点波形。2 .用示波器观察2FSK过零检测解调器各点波形。三、实验步骤本实验使用数字信源单元、数字调制单元、载波同步单元、2DPSK解调单元及2FSK解调单元，它们之间的信号连结方式如图3-5所示,其中实线是指已在电路板上布好的,虚线是实验中要连接的。实际通信系统中，解调器需要的位同步信
11、号来自位同步提取单元。本实验中尚未用位同步提取单元,所以位同步信号直接来自数字信源。在做2DPSK解调实验时，位同步信号送给2DPSK解调单元，做2FSK解调实验时则送到2FSK解调单元。图3-5数字解调实验连接图1. 复习前面实验的内容并熟悉2DPSK解调单元及2FSK解调单元的工作原理，接通实验箱电源。用数字信源单元的FS信号作为示波器的外同步信号。2. 2DPSK解调实验(1)将数字信源单元的BS-OUT连接到2DPSK解调单元的BS-IN点,将示波器的CHl接数字调制单元的BK,CH2接2DPSK解调单元的MU。MU与BK同相或反相，其波形应接近图3-3所示的理论波形。(2)示波器的C
12、H2接2DPSK解调单元的LPF,可看到LPF与MU同相。当一帧内BK中“1”码“0”码个数一样时，LPF的正、负极性信号电平与。电平对称，否则不对称。rrI,rrrrr-rrrrrrrrrf-rKENWOOD(3)示波器的CHl接Vc,调节电位器R39,使Vc为LPF的中值(当BK中“1”与“0”等概时LPF 的中值为。电平)，此即为抽样判决器的最正确门限。(4)观察数字调制单元的BK与2DPSK解调单元的MU、LPF、BK之间的关系，再观察数字调制单元 中AK信号与2DPSK解调单元的MU、LPF. BK、AK-OUT信号之间的关系。3. 2FSK解调实验将数字信源单元的BS-OUT换接到
13、2FSK解调单元的BS-IN点,示波器探头CHl接数字调制单元中的AK,CH2分别接2FSK解调单元中的FD、LPF、CM及AK-OUT,观察2FSK过零检测解调器的解调过程（注意：低通及整形2都有倒相作用）。LPF的波形应接近图3-4所示的理论波形，假设相差较大可微调节电位器R48,四、实验报告要求1 .设绝对码为100IlO1,相干载波频率等于码速率的1.5倍,根据实验观察得到的规律,画出CAR-OUT与CAR同相、反相时2DPSK相干解调MU、LPF.BS、BK.AK波形示意图，总结2DPSK克制相位模糊现象的机理。答：2DPSK克制相位模糊现象的机理：DPSK原码经变换为差分码序列bk
