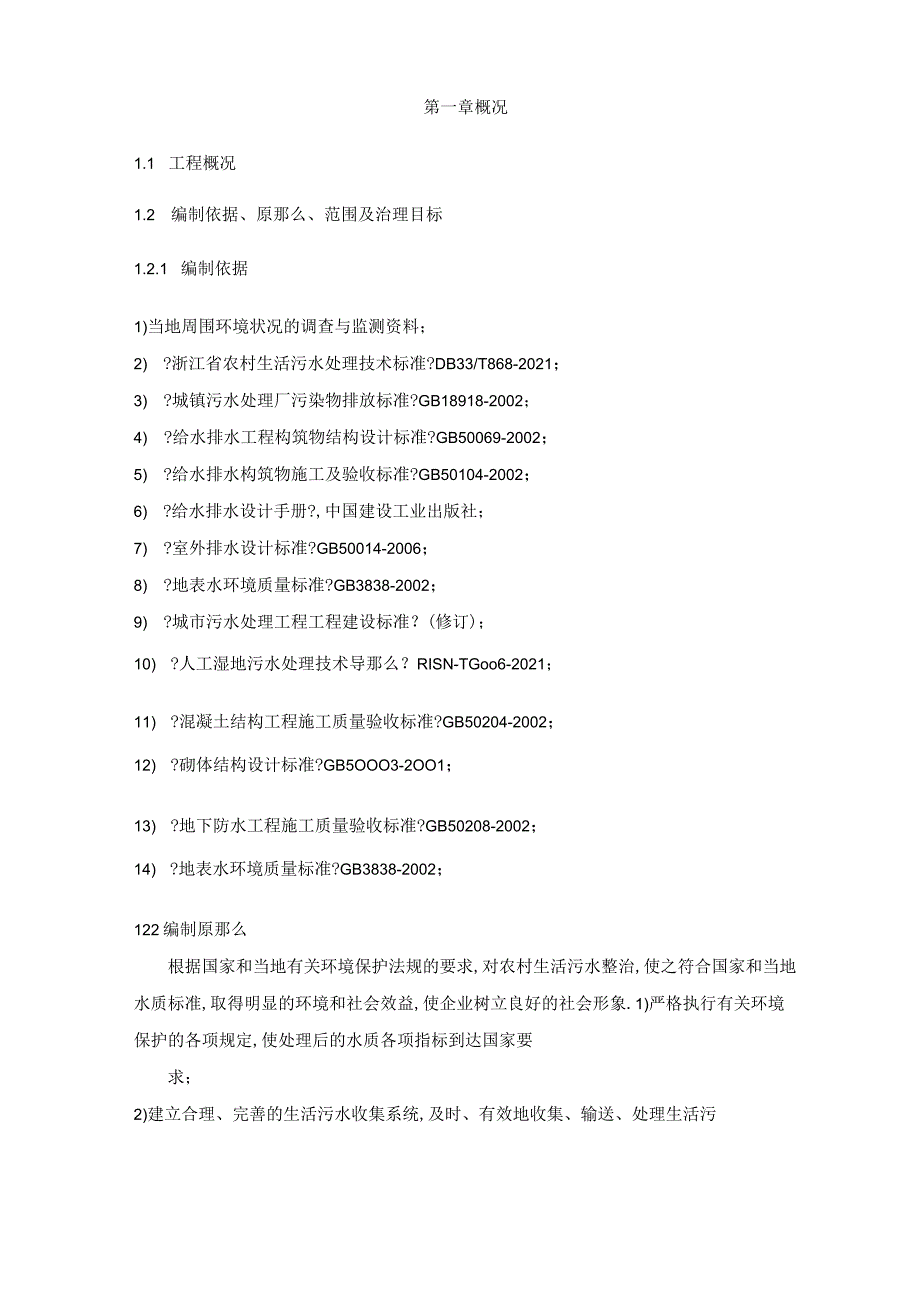

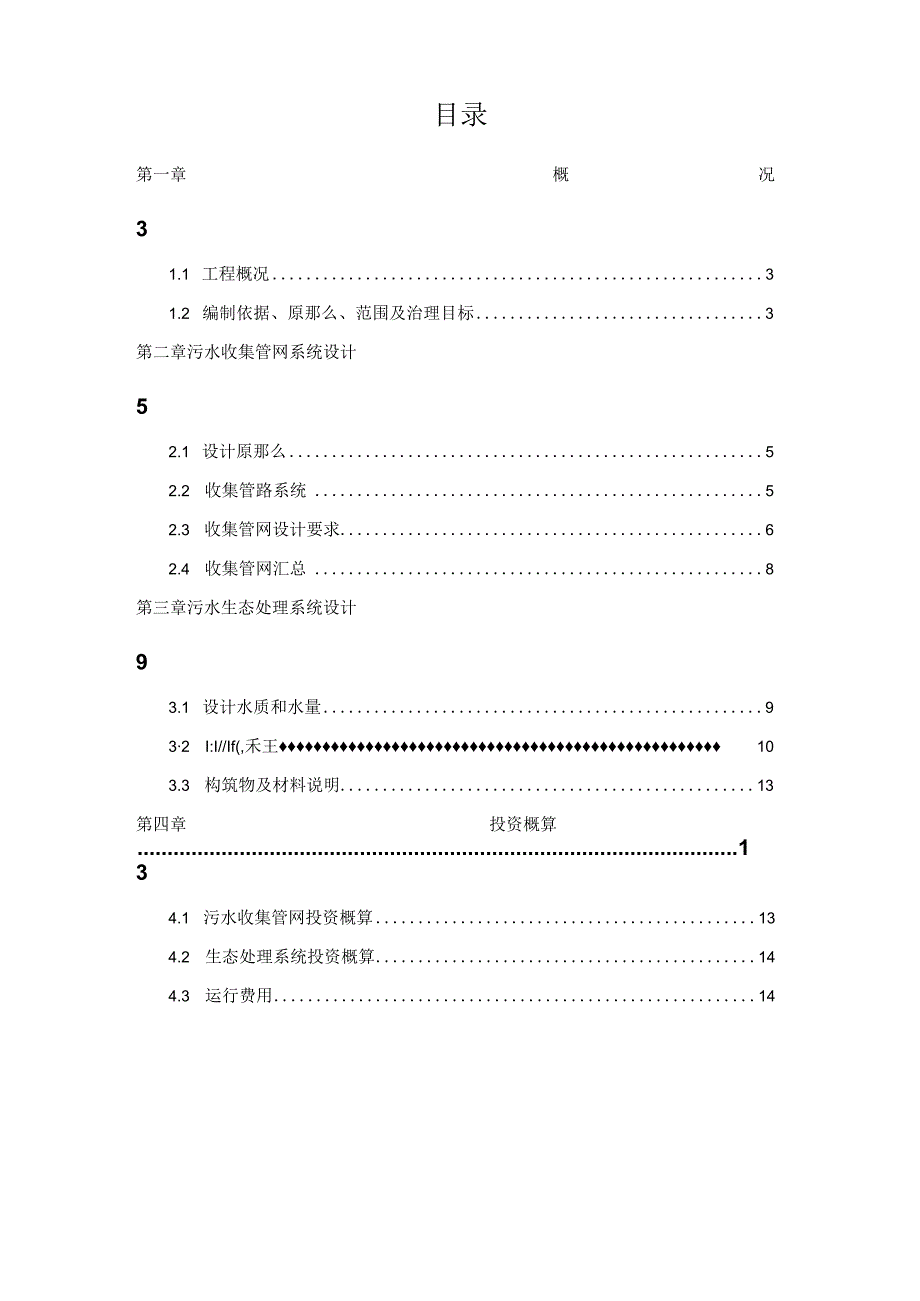

1、农村生活污水处理工程设计方案目录第一章概况31.1 工程概况31.2 编制依据、原那么、范围及治理目标3第二章污水收集管网系统设计52.1 设计原那么52.2 收集管路系统52.3 收集管网设计要求62.4 收集管网汇总8第三章污水生态处理系统设计93.1 设计水质和水量932I:I/If(,禾王103.3 构筑物及材料说明13第四章投资概算134.1 污水收集管网投资概算134.2 生态处理系统投资概算144.3 运行费用14第一章概况1.1 工程概况1.2 编制依据、原那么、范围及治理目标1.2.1 编制依据1)当地周围环境状况的调查与监测资料；2) ?浙江省农村生活污水处理技术标准?DB
2、33/T868-2021；3) ?城镇污水处理厂污染物排放标准?GB18918-2002；4) ?给水排水工程构筑物结构设计标准?GB50069-2002；5) ?给水排水构筑物施工及验收标准?GB50104-2002；6) ?给水排水设计手册?,中国建设工业出版社；7) ?室外排水设计标准?GB50014-2006；8) ?地表水环境质量标准?GB3838-2002；9) ?城市污水处理工程工程建设标准？(修订)；10) ?人工湿地污水处理技术导那么？RISN-TGoo6-2021；11) ?混凝土结构工程施工质量验收标准?GB50204-2002；12) ?砌体结构设计标准?GB5OOO3
3、-2OO1；13) ?地下防水工程施工质量验收标准?GB50208-2002；14) ?地表水环境质量标准?GB3838-2002；122编制原那么根据国家和当地有关环境保护法规的要求,对农村生活污水整治,使之符合国家和当地水质标准,取得明显的环境和社会效益,使企业树立良好的社会形象.1)严格执行有关环境保护的各项规定,使处理后的水质各项指标到达国家要求；2)建立合理、完善的生活污水收集系统,及时、有效地收集、输送、处理生活污水,保证生活污水的达标排放；3)充分考虑现状,尽量利用和发挥原有排水设施的作用，使新规划排水系统与原有排水系统合理的有机结合；4)与道路规划、地下设施规划、竖向规划、环境
4、保护规划、防灾规划等专业规划密切配合,相互协调,处理好与其它地下管线的矛盾,有利于管线综合利用；5）从工程实际情况出发,根据设计进、出水水质的要求,选择先进成熟的污水处理工艺；建设工艺简单、易于村民操作的污水处理系统；6）施工过程中限制好噪音和异味,预防造成二次污染；7）建筑设计风格力求简洁明快、美观大方,与周围景观相协调；8）考虑尽可能降低工程的总造价和经常性运行治理费用,节省投资,保证处理系统长期运行.1.2.3 编制范围本农村生活污水处理方案包括：村新建污水收集管网系统和污水处理系统的设计及投资概算；1.2.4 处理目标第二章污水收集管网系统设计2.1设计原那么1）符合建设规划.管线布置
5、要与农村建设规划相衔接,近期建设与远期规划相结合,使管网布置与敷设在满足近期建设要求的根底上，同时考虑远期规划.2）利用地形.污水管网布置宜充分利用地形地势,尽可能采用重力流,预防或减少提升.在整个排水区域较低的地方敷设污水主管道及干管,便于直接连接农户的支管污水靠重力自流.另外根据污水管道现状及敷设条件,合理控制污水截污管的埋深.3）降低施工难度.管道定线尽量减少与河道、山谷、铁路及各种地下构筑物交叉,并充分考虑地质条件的影响.4）减少工程量.减少工程量是减低工程投资的有效途径.管线治理尽量简洁顺直,预防绕弯,减少大管道的长度.5）污水管道设计结合污水处理站的地理位置，以就近接入、减少投资为
6、原那么.1.1 .5管路系统分区块污水收集系统采用,每户收集一管网收集一污水处理设施域已建成收集管网,在每户排水管出口和支管交汇处等设置检查井.生活污水经干管收集后统一输送入区块的污水处理设施内处理,假设管路收集后地势过低,那么需增设集水池和提升泵,生活污水经处理设施处理后排入就近河塘,污水管路收集系统见图2.2-1.注：（1）假设涉及农家乐经营户，那么虚线框内隔油池必须设置;（2）假设管路收集后地势过低,那么需增设集水池和提升泵,假设地势较高,那么不设集水池和提升泵.村中局部住宅没有设置化粪池或化粪池容量不够大,为了改善这些居民的生活条件，同时预防周边河水继续受污染,必须使这些居民房中建有必
7、要的排水设施和卫生设施,并建造相应的化粪池以收集居民的生活污水,在人口密集,室内没有足够空间建造卫生设施的地区,在适合的位置建造公共厕所.化粪池设计参照?镇（乡）村排水工程技术规程?CJJ124-2021,化粪池的技术要求按国家建筑标准设计图集02S701?砖砌化粪池？、03S702?钢筋混凝土化粪池?有关规定执行.厕所废水进入化粪池预处理后与厨房废水、洗漱废水混合进入收集管网，化粪池利用沉淀和厌氧微生物发酵的原理，以去除粪便污水悬浮物、有机物和病原微生物.污水通过化粪池的沉淀作用可去除大局部悬浮物（SS）,通过微生物的厌氧发酵作用可降解局部有机物（CoD和BoD5）,池底沉积的污泥可用作有机
8、肥.通过化粪池的预处理可有效预防管道堵塞,亦可有效降低后续处理单元的污染负荷.经营饭店、农家乐等会产生大量餐厨废水,厨房排出的水在进入管网前需增设隔油池往返收去除餐厨废水中的浮油，以减轻后续处理的有机负荷.新建的污水收集管网采用雨污分流制,原已有合流制排水管网地区采用截流方式将污水送入处理设施.收集管网采用重力自流,在每户排水管出口和支管交汇处等设置检查井.在管网末端设置格栅井,格栅井的设置对生活污水收集系统和污水处理系统的正常运行起着重要的作用,格栅井内的格栅可以有效拦截污水中大体积的漂浮物、毛发、垃圾等，格栅采用型钢和螺纹钢焊接而成,栅间距在15-3Omm之间,拦截物通过定期人工清理去除.
9、2.3 收集管网设计要求1）污水收集管网包括由农户排污管（口）或三格式化粪池至生态处理池或己建收集干管,该管网宜采用雨污分流、重力流方式收集,管网布置时应充分考虑区块内的场地高程、周边道路以及建筑物影响等因素，并借助有利的地形地貌,宜从高到低，沿道路等公共部位布设.2）收集管网布置时宜采用两侧向中间或四周向中央收集的方式,管网排水坡度一般不小于0.3%,特殊情况可作适当调整,一侧的收集管长度宜限制在300m-500m之间，管网埋深一般宜限制在0.5m-2.0m左右.3）收集管网中接户管管材选用95071Omm的无压埋地排污用硬聚氯乙烯平壁管（PVC-U）,1-4户的联户管管材选用9110平壁管
10、（PVC-U）和916Omin双壁波纹管（PVe-U）,管网主管管材选用9200-315mm的PVC-U双壁波纹管，输送管材由临安市政府统一采购.4）收集管网布置时应避开大型或大面积的根底设施、原有管线、近距离的建筑物根底等,不宜穿越重要干道、河流、铁路等设施,不宜频繁穿越次要道路,不宜设置倒虹井式重力排水管网.5）收集管网应与其它工程管线保持一定的水平距离,不应与其它工程管线在垂直方向重叠直埋敷设,如必须垂直交叉时,应有一定的垂直净距或采取保护性措施.收集管网宜采用砂（或级配砂石等材料）作为管道根底,管底与管面的填砂（或级配砂石等材料）厚度不宜小于Ioomm.6）收集管网在交汇处、转弯处、管
11、径或坡度改变处、跌水处以及直线段间隔30m-50m时应设置检查井,小口径的污水管道可适当减小直线间隔距离,相邻井位间的污水管道应连续密封.检查井常用规格为内径370和50Omm的砖砌方井、070Omm的砖砌圆井等,底板应采用混凝土或钢筋混凝土结构,井底宜采用流槽式排水,井身应具有较高的防渗要求.7）污水收集管网在末端,靠近可外排水体的位置设置一定数量的溢流井，以便在下雨时管网内水量过大的情况下，雨水可以顺利从溢流口排出，预防生态处理池处理负荷过大,导致活性污泥流失.溢流井可以单独设置,假设条件允许,可将检查井或格栅井改造设置成有溢流功能的井，以减少施工本钱.溢流井应具有有效的溢流举措,底板应采
12、用碎或钢碎结构,井身应具有较高的防渗要求.8）农户排污管（口）或三格式化粪池在接入公共管网前,应按要求设置窖井，窖井可采用内径370mm的砖砌方井,底板应采用钢筋混凝土结构,井底宜采用流槽式排水,井身应具有较高的防渗要求.9）格栅井内设置两道不锈钢筛网，网格尺寸分别为20mm和IOmm,筛网由支架固定,可从井中抽出，以便清理和更换.10）检查井、溢流井、格栅井等各类管井应采用钢碎井座井盖,并采用统一的规格与样式,井盖板面标高宜高出原状地面100mm以上,但道路、场地等一些有通行要求的位置除外.11）村庄内的小型饭店、农家乐、超市、公厕等特殊排污点应按规定设置三格式化粪池、隔油池等设施,并在具备
13、条件后再接入收集管网内.2.4 收集管网汇总第三章污水生态处理系统设计3.1 设计水质和水量3.1.1 设计水量根据表3.1-1浙江省用水定额试行（2004）,取综合生活用水120L/人-d,排污系数取0.8（0.80-0.90）,那么日污水总量约为96L/人d以IoOL/人d计.每户农家乐按接待40人/天,50L/人/天计算.3.1- 1浙江省农村居民生活用水定额（单位：升（/人.日）村庄类型额定量全日供水,室内有用水设施且卫生设施齐全120-180全日供水,室内局部有排水设施且卫生设施齐全100-160水龙头入户，室内局部有排水设施且卫生设施齐全80-120水龙头入户，无卫生设施70-90
14、几种供水点取水的遥远海岛及偏僻山区60-70注I：全日供水是指供水时间在12小时以上；注2：各地可根据本地水资源条件和经济开展水平在相应范围内确定用水定额.水资源丰富、经济开展水平高的地区取高值；反之取低值；注2：产污系数取060.9；注3：排放系数取0.8-0.9；注4：变化系数取1.9-253.1.2 设计水质农村生活污水包括黑水（人排泄及冲洗粪便产生的高难度废水）、厨房废水、洗衣和家庭清洁污水、洗浴废水组成.目前,月亮桥村的大局部居民房都建有收集黑水的化粪池,对没有化粪池的居民房需新建独立化粪池或公共厕所收集,严禁直接排入周边河道或水沟,每户居民的综合生活污水（化粪池处理后的黑水和其他生
15、活污水）将被收集进入所属区块的生活污水净化池中统一处理,进水指标按典型的生活污水设计，出水指标为?污水综合排放标准?GB8978-1996中的一级B排放标准,具体参数见表3.1-2.表3.1-2设计水进水水质和出水水质（单位：mgL）序号工程进水指标出水指标1CODcr250-400602BOD5120-200203SS250-500204NH-N306085TP4-516PH69693.2 工艺流程农村生活污水处理站的建设和运行由于受到地方特点等多种因素的制约和影响，处理工艺的优化选择对处理设施的投资和运行治理尤为关键.因此必须从整体优化的观点出发,综合考虑当地农村的客观条件、水质特点、性质及处理后出水水质的要求,提出最正确的污水处理工艺方案.根据目前常用农村生活污水处理技术以及农村生活污水的特征和处理要求,结合月亮桥村的客观条件、水质特点、性质及处理后出水水质的要求,确定“厌氧处理”、厌氧-人工湿地”、“厌氧一好氧一人工湿地为月亮桥村生态处理
