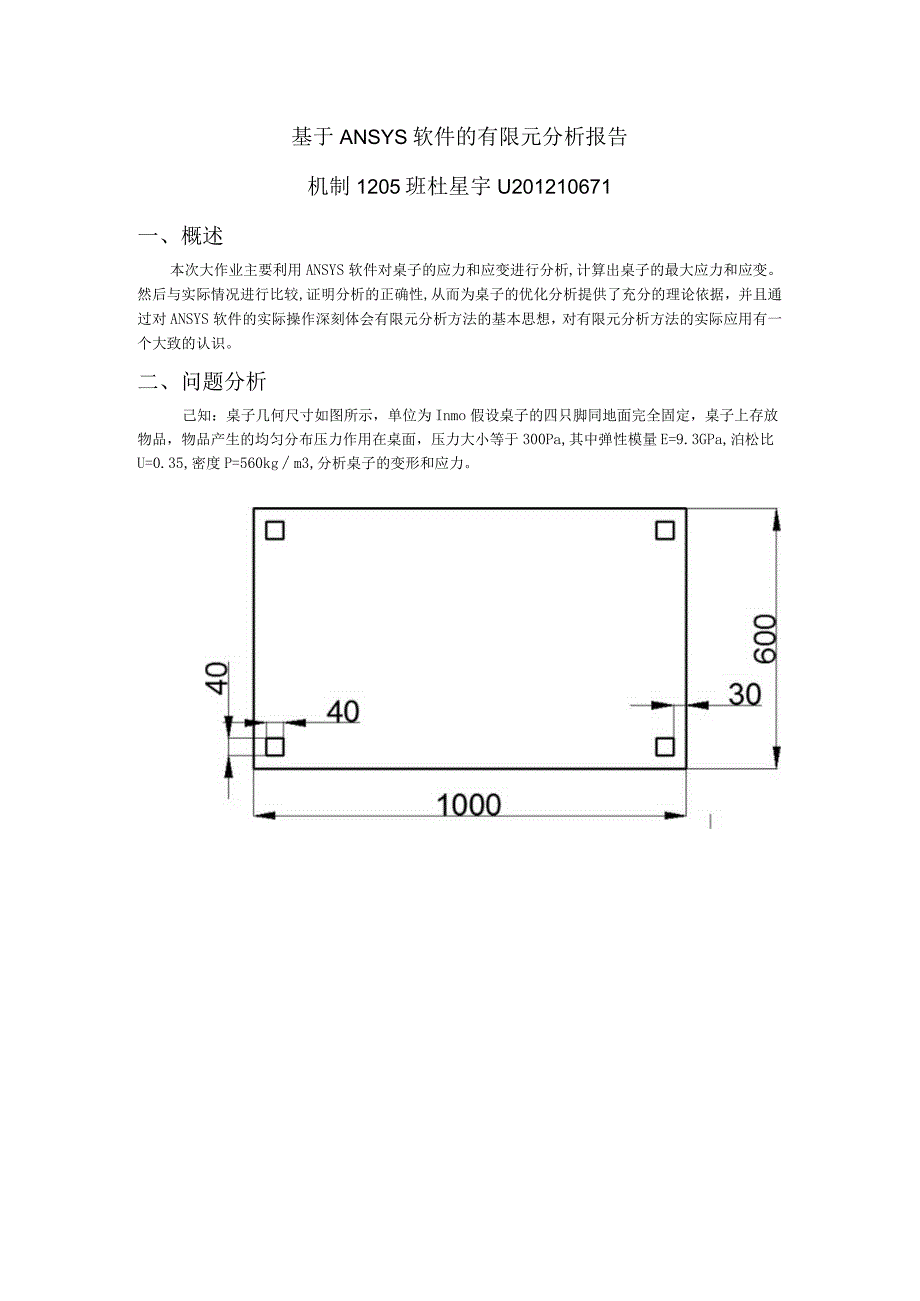

1、基于ANSYS软件的有限元分析报告机制1205班杜星宇U201210671一、概述本次大作业主要利用ANSYS软件对桌子的应力和应变进行分析,计算出桌子的最大应力和应变。然后与实际情况进行比较,证明分析的正确性,从而为桌子的优化分析提供了充分的理论依据，并且通过对ANSYS软件的实际操作深刻体会有限元分析方法的基本思想，对有限元分析方法的实际应用有一个大致的认识。二、问题分析己知：桌子几何尺寸如图所示，单位为Inmo假设桌子的四只脚同地面完全固定，桌子上存放物品，物品产生的均匀分布压力作用在桌面，压力大小等于300Pa,其中弹性模量E=9.3GPa,泊松比U=0.35,密度P=560kgm3,

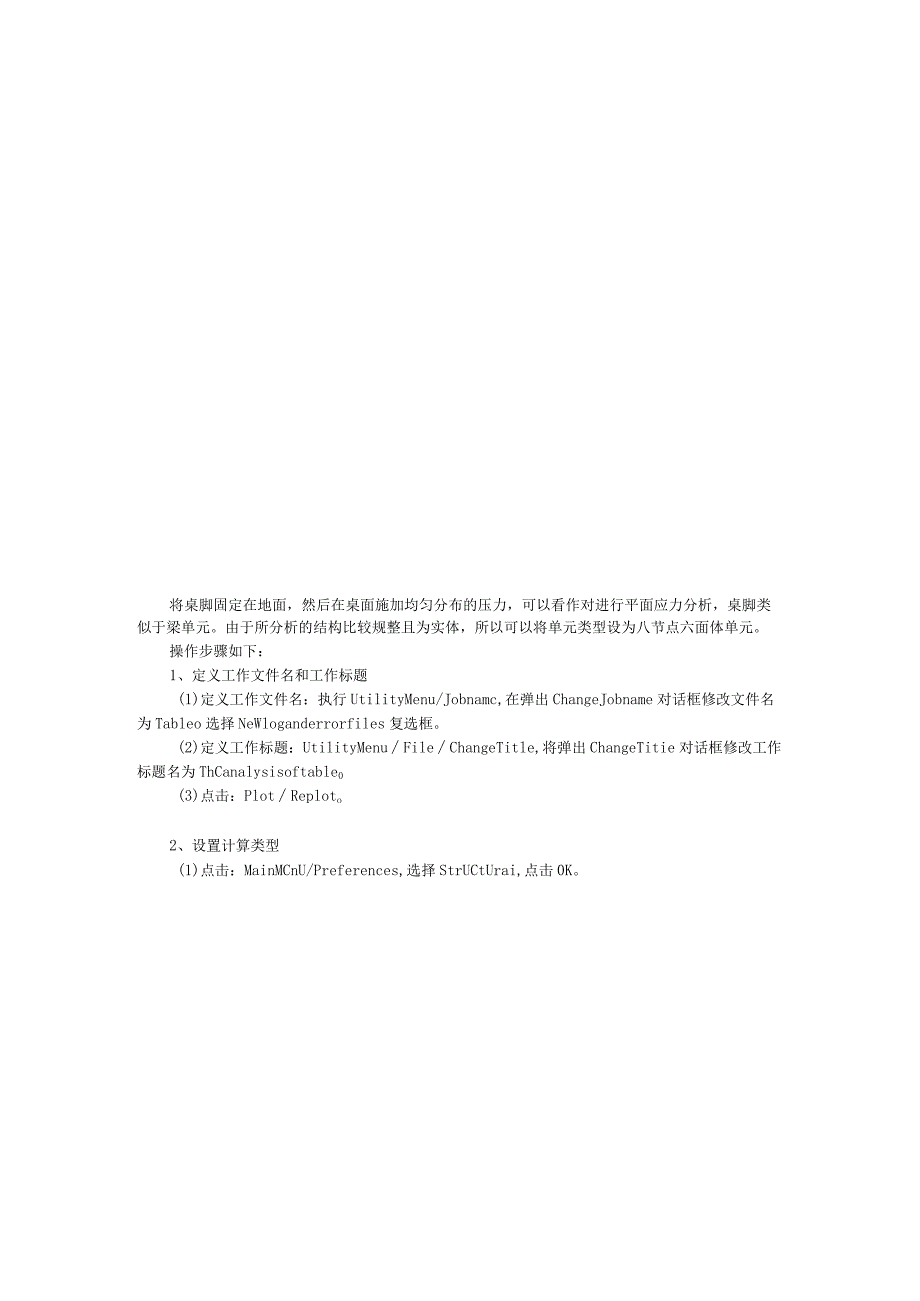

2、分析桌子的变形和应力。将桌脚固定在地面，然后在桌面施加均匀分布的压力，可以看作对进行平面应力分析，桌脚类似于梁单元。由于所分析的结构比较规整且为实体，所以可以将单元类型设为八节点六面体单元。操作步骤如下：1、定义工作文件名和工作标题(1)定义工作文件名：执行UtilityMenu/Jobnamc,在弹出ChangeJobname对话框修改文件名为Tableo选择NeWloganderrorfiles复选框。(2)定义工作标题：UtilityMenuFileChangeTitle,将弹出ChangeTitie对话框修改工作标题名为ThCanalysisoftable0(3)点击：PlotRepl

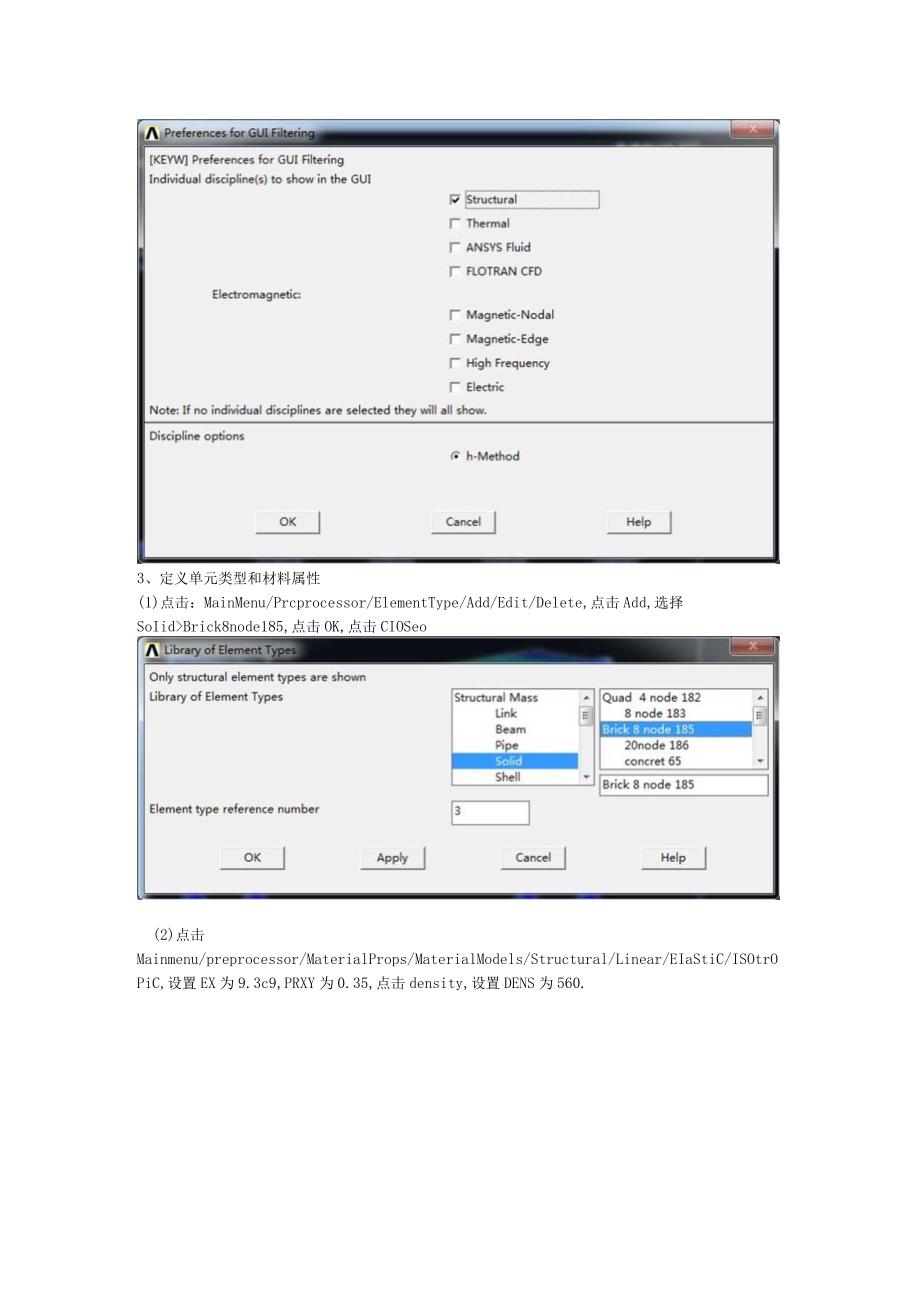

3、oto2、设置计算类型(1)点击：MainMCnU/Preferences,选择StrUCtUrai,点击0K。3、定义单元类型和材料属性(1)点击：MainMenu/Prcprocessor/ElementType/Add/Edit/Delete,点击Add,选择SoIidBrick8node185,点击OK,点击CIOSeo(2)点击Mainmenu/preprocessor/MaterialProps/MaterialModels/Structural/Linear/EIaStiC/ISOtrOPiC,设置EX为9.3c9,PRXY为0.35,点击density,设置DENS为560.
4、Density for Material Number TbSDensityforMaterialNumber1TlTemperatures0DENS560GraPhAddTemperatureDeleteTeinperatureOKCancelHelp三、有限元建模考虑到需要分析的结构比较简单，所以宜接采用ANSYS建模，操作步骤如下:1、绘制桌子面板Mainmenu/preprocessor/Modeling/Create/Vloumcs/Block/ByDimensions参数如下：2、绘制桌腿其中一条：Mainmcnu/preprocessor/Modeling/Create/Vlou
5、mes/Block/ByDimensions参数如下：3、合并桌面与桌腿点击Preprocessor/mode1ingoperate/Boo1eansaddvo1umcs,点pickall,点击ok结束关闭对话框，建模完成。四、有限元试算1、划分网格点击MianMenu/Preprocessor/Meshing/MeshTool,设置globle尺寸为10；点击MianMCnU/Preprocessor/MeShing/Mesh/VOlUnICS/Free,选定模型，点击0K。2、施加边界条件(1)施加约束：点击MainMcnu/Preprocessor/Loads/DefineLoads/A
6、pply/Structural/displacement/OnLines,选择四只脚的底边，与地面固定。(2)施加载荷：点击MainMCnU/PrePrOCeSSOr/Loads/DcfineLoads/Apply/Structural/Pressure/OnAreas,设置VALUEloadPRESVaIUe为300。ELEMENTSUNFORRFORANSY5DEC31201509:15:42ANSYSzhuo(3)求解：点击MainMenu/Solution/Solve/CurrentLS,关闭窗口，点击OK开始进行计算求解。A/STATUSCommandFileSOLUTIONOPTI
7、ONSPROBLEMDIMENSIONALITY3-DDEGREESOFFREEDOMUXUYUZANALYSISTPESTfiTICGLOBALLYASSEMBLEDMATRIXSYMMETRIC1.OADSTEPOPTIONS1.OADSTEPNUMBER1TIMEATENDOFTHELOADSTEP1.0000NUMBEROFSUBSTEPS1STEPCHANGEBOUNDARVCONDITIONSDEFAULTPRINTOUTPUTCONTROLSNOPRINTOUTDATABASEOUTPUTCONTROLSALLDATAWRITTENFORTHELASTSUBSTEP(4)歹U出节
8、点结果：点击mainmcangeneralpostproclistresultsnodalsolution选择StreSSvonmisesstress(,截取一部分如下图:APRNSOLCommandFilePRINTSNODALSOLUTIONPERNODE*POSTlNODALSTRESSLISTING*PowerGrapicsIsCurrentlyEnabled1.OADSTEP=1SUBSTEP=1TIME=1.0000LOADCfiSE=0NODALRESULTSAREFORMATERIAL1NODESlS2S3SINTSEQU1-74833.-0.10690E06-0.24472E
