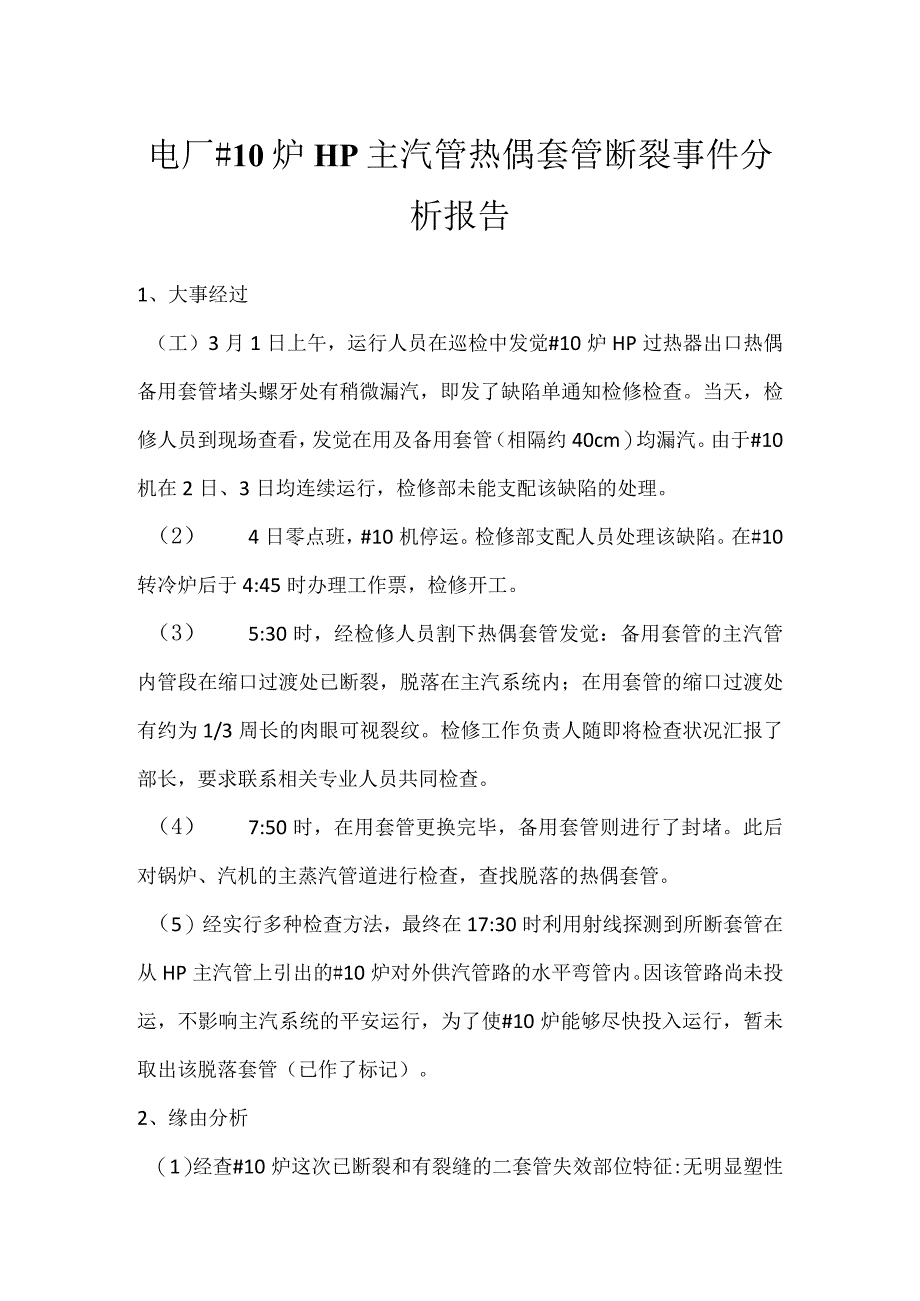

1、电厂#10炉HP主汽管热偶套管断裂事件分析报告1、大事经过（工）3月1日上午，运行人员在巡检中发觉#10炉HP过热器出口热偶备用套管堵头螺牙处有稍微漏汽，即发了缺陷单通知检修检查。当天，检修人员到现场查看，发觉在用及备用套管（相隔约40cm）均漏汽。由于#10机在2日、3日均连续运行，检修部未能支配该缺陷的处理。（2） 4日零点班，#10机停运。检修部支配人员处理该缺陷。在#10转冷炉后于4:45时办理工作票，检修开工。（3） 5:30时，经检修人员割下热偶套管发觉：备用套管的主汽管内管段在缩口过渡处已断裂，脱落在主汽系统内；在用套管的缩口过渡处有约为1/3周长的肉眼可视裂纹。检修工作负责人随

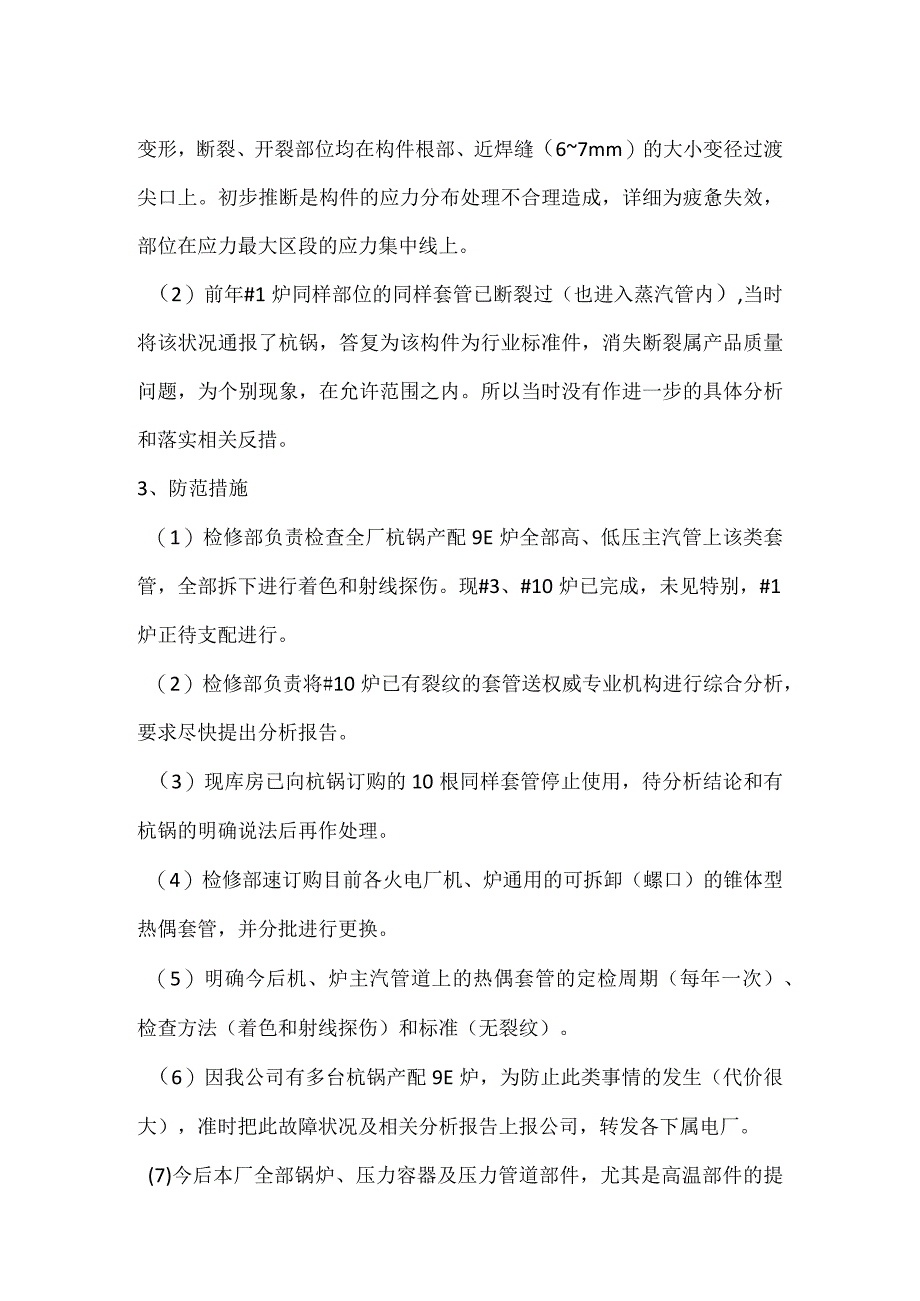

2、即将检查状况汇报了部长，要求联系相关专业人员共同检查。（4） 7:50时，在用套管更换完毕，备用套管则进行了封堵。此后对锅炉、汽机的主蒸汽管道进行检查，查找脱落的热偶套管。（5）经实行多种检查方法，最终在17:30时利用射线探测到所断套管在从HP主汽管上引出的#10炉对外供汽管路的水平弯管内。因该管路尚未投运，不影响主汽系统的平安运行，为了使#10炉能够尽快投入运行，暂未取出该脱落套管（已作了标记）。2、缘由分析（1）经查#10炉这次已断裂和有裂缝的二套管失效部位特征:无明显塑性变形，断裂、开裂部位均在构件根部、近焊缝（67mm）的大小变径过渡尖口上。初步推断是构件的应力分布处理不合理造成，详
3、细为疲惫失效，部位在应力最大区段的应力集中线上。（2）前年#1炉同样部位的同样套管已断裂过（也进入蒸汽管内）,当时将该状况通报了杭锅，答复为该构件为行业标准件，消失断裂属产品质量问题，为个别现象，在允许范围之内。所以当时没有作进一步的具体分析和落实相关反措。3、防范措施（1）检修部负责检查全厂杭锅产配9E炉全部高、低压主汽管上该类套管，全部拆下进行着色和射线探伤。现#3、#10炉已完成，未见特别，#1炉正待支配进行。（2）检修部负责将#10炉已有裂纹的套管送权威专业机构进行综合分析，要求尽快提出分析报告。（3）现库房已向杭锅订购的10根同样套管停止使用，待分析结论和有杭锅的明确说法后再作处理。（4）检修部速订购目前各火电厂机、炉通用的可拆卸（螺口）的锥体型热偶套管，并分批进行更换。（5）明确今后机、炉主汽管道上的热偶套管的定检周期（每年一次）、检查方法（着色和射线探伤）和标准（无裂纹）。（6）因我公司有多台杭锅产配9E炉，为防止此类事情的发生（代价很大），准时把此故障状况及相关分析报告上报公司，转发各下属电厂。(7)今后本厂全部锅炉、压力容器及压力管道部件，尤其是高温部件的提前失效，要进行结构、材质分析，找出准确缘由，落实详细防范措施。(8)由生产管理部组织相关技术人员制定主汽管内遗留套管的处理方案，在供热系统调试前取出。
