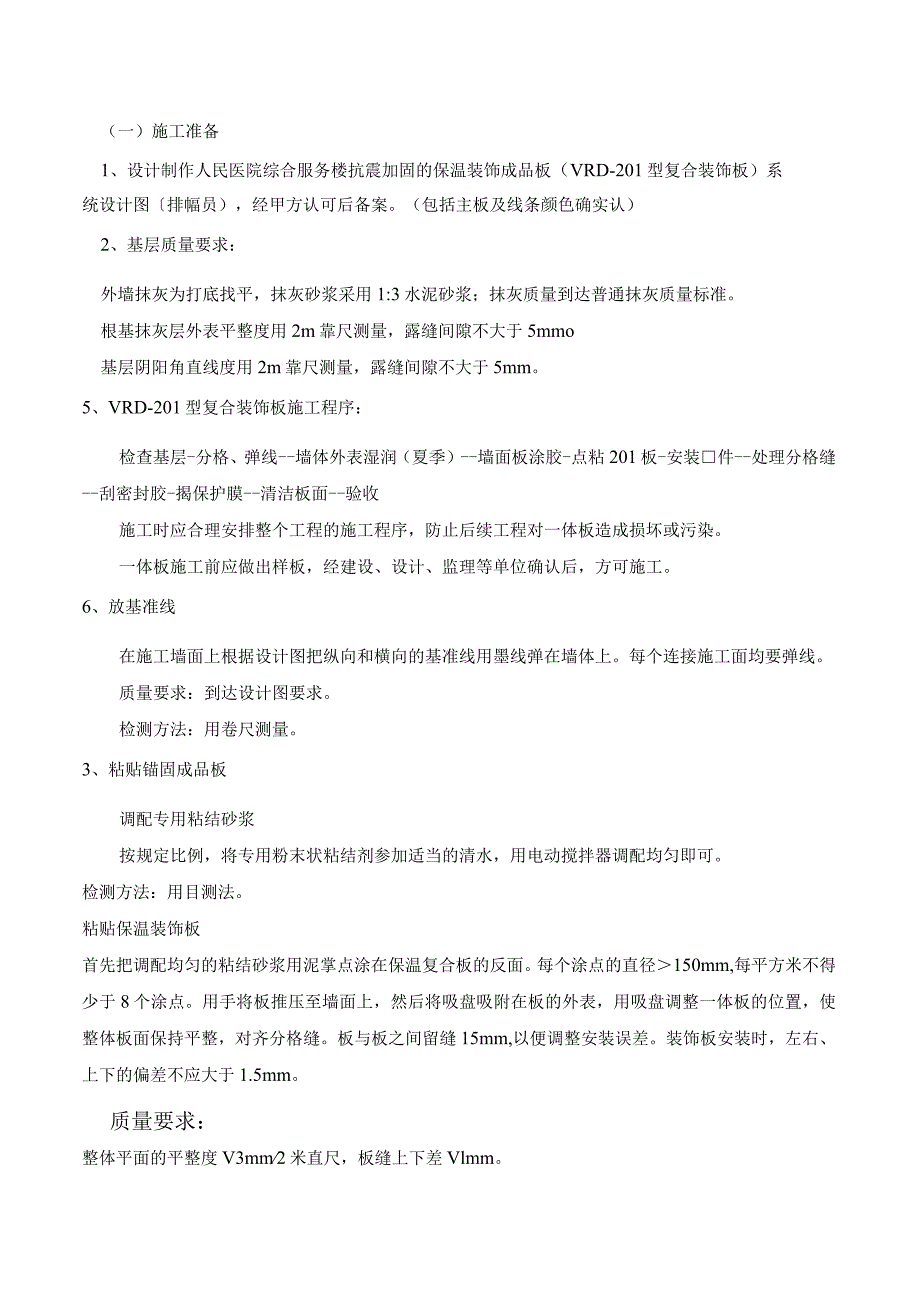

外墙保温装饰一体板施工设计方案.docx_第1页
第1页 / 共4页

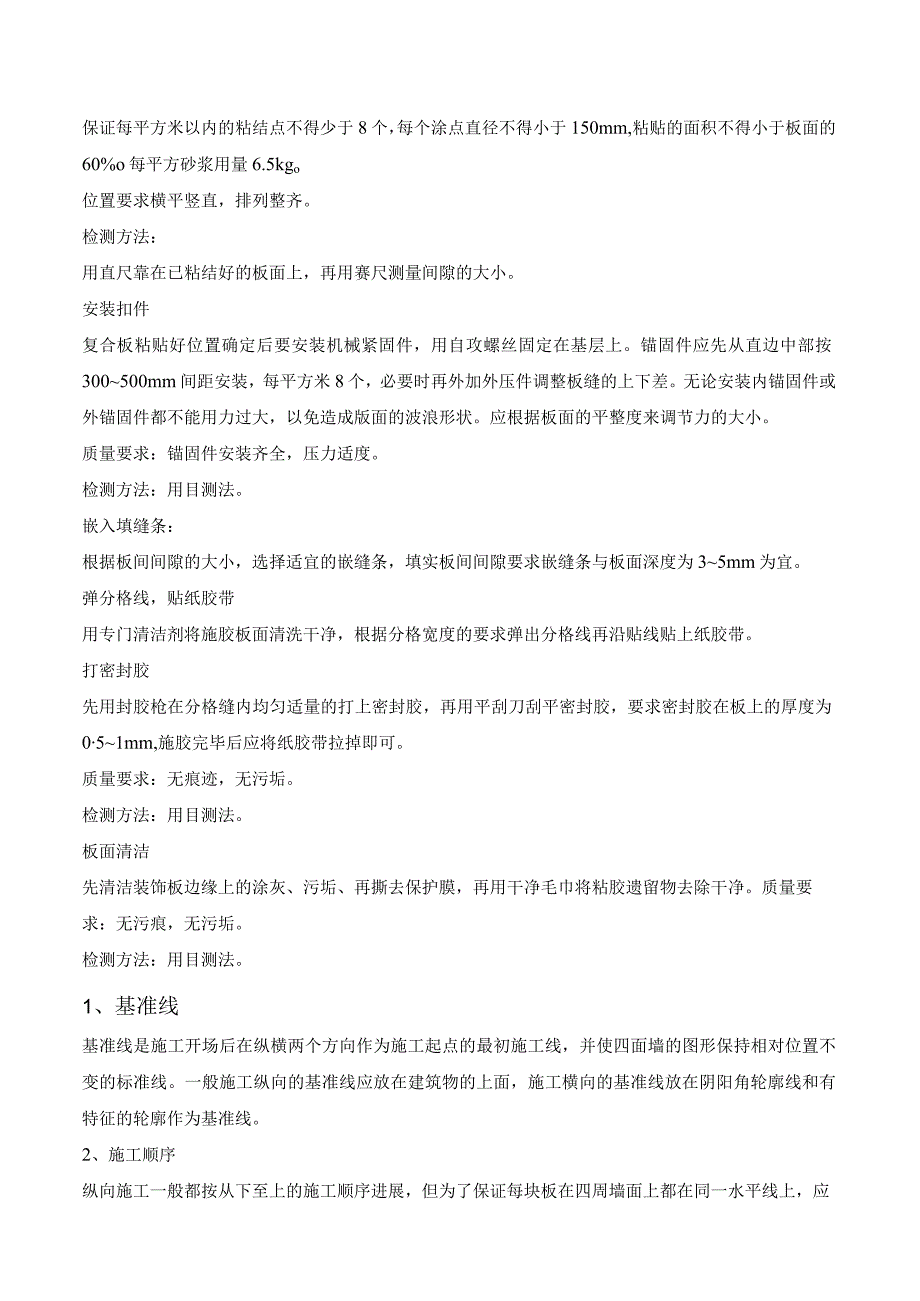

外墙保温装饰一体板施工设计方案.docx_第2页
第2页 / 共4页

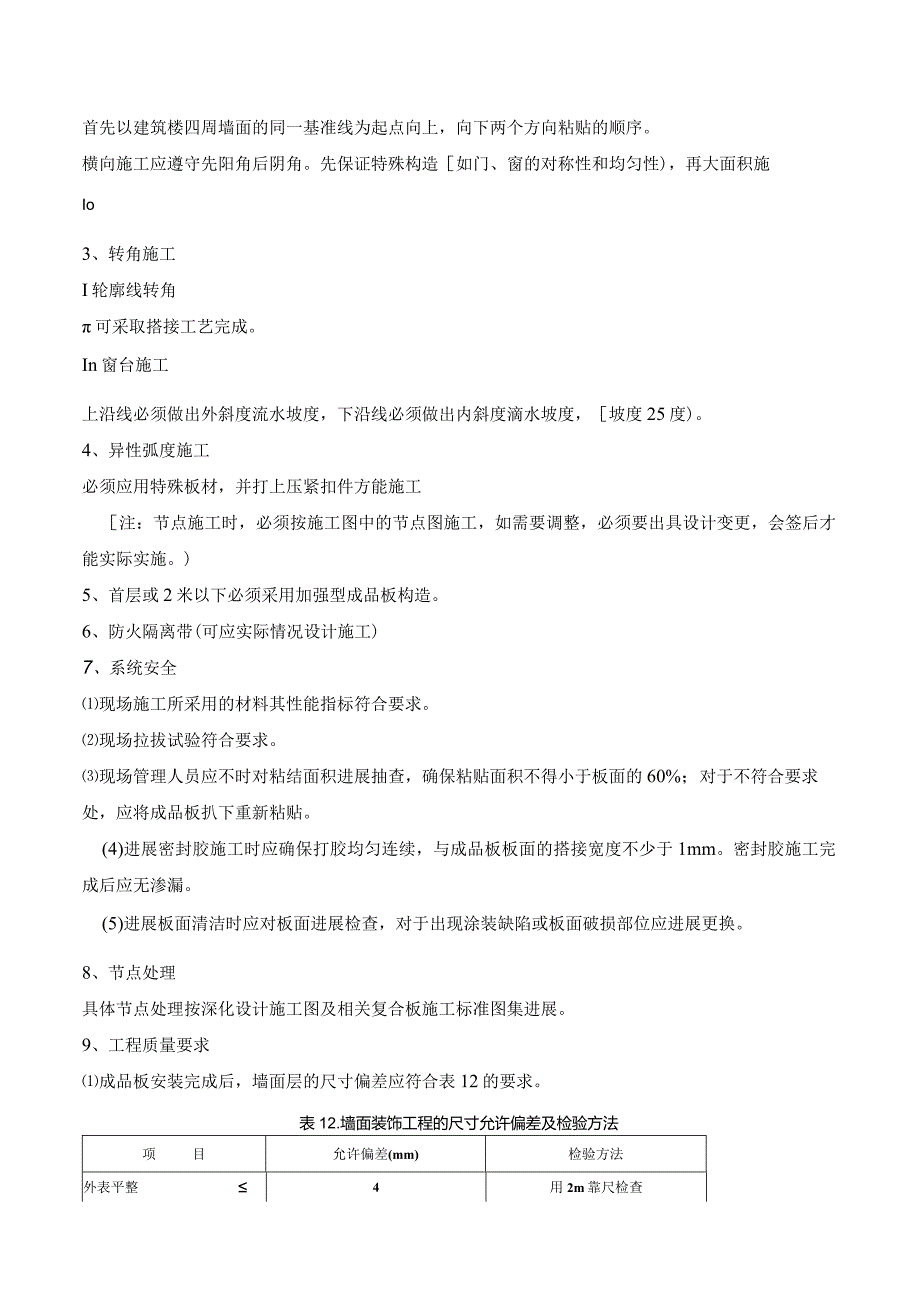

外墙保温装饰一体板施工设计方案.docx_第3页
第3页 / 共4页
外墙保温装饰一体板施工设计方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《外墙保温装饰一体板施工设计方案.docx》由会员分享,可在线阅读,更多相关《外墙保温装饰一体板施工设计方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、(一)施工准备1、设计制作人民医院综合服务楼抗震加固的保温装饰成品板(VRD-201型复合装饰板)系统设计图排幅员),经甲方认可后备案。(包括主板及线条颜色确实认)2、基层质量要求:外墙抹灰为打底找平,抹灰砂浆采用1:3水泥砂浆;抹灰质量到达普通抹灰质量标准。根基抹灰层外表平整度用2m靠尺测量,露缝间隙不大于5mmo基层阴阳角直线度用2m靠尺测量,露缝间隙不大于5mm。5、VRD-201型复合装饰板施工程序:检查基层-分格、弹线-墙体外表湿润(夏季)-墙面板涂胶-点粘201板-安装件-处理分格缝-刮密封胶-揭保护膜-清洁板面-验收施工时应合理安排整个工程的施工程序,防止后续工程对一体板造成损坏

2、或污染。一体板施工前应做出样板,经建设、设计、监理等单位确认后,方可施工。6、放基准线在施工墙面上根据设计图把纵向和横向的基准线用墨线弹在墙体上。每个连接施工面均要弹线。质量要求:到达设计图要求。检测方法:用卷尺测量。3、粘贴锚固成品板调配专用粘结砂浆按规定比例,将专用粉末状粘结剂参加适当的清水,用电动搅拌器调配均匀即可。检测方法:用目测法。粘贴保温装饰板首先把调配均匀的粘结砂浆用泥掌点涂在保温复合板的反面。每个涂点的直径150mm,每平方米不得少于8个涂点。用手将板推压至墙面上,然后将吸盘吸附在板的外表,用吸盘调整一体板的位置,使整体板面保持平整,对齐分格缝。板与板之间留缝15mm,以便调整

3、安装误差。装饰板安装时,左右、上下的偏差不应大于1.5mm。质量要求:整体平面的平整度V3mm2米直尺,板缝上下差Vlmm。保证每平方米以内的粘结点不得少于8个,每个涂点直径不得小于150mm,粘贴的面积不得小于板面的60%o每平方砂浆用量6.5kgo位置要求横平竖直,排列整齐。检测方法:用直尺靠在已粘结好的板面上,再用赛尺测量间隙的大小。安装扣件复合板粘贴好位置确定后要安装机械紧固件,用自攻螺丝固定在基层上。锚固件应先从直边中部按300500mm间距安装,每平方米8个,必要时再外加外压件调整板缝的上下差。无论安装内锚固件或外锚固件都不能用力过大,以免造成版面的波浪形状。应根据板面的平整度来调

4、节力的大小。质量要求:锚固件安装齐全,压力适度。检测方法:用目测法。嵌入填缝条:根据板间间隙的大小,选择适宜的嵌缝条,填实板间间隙要求嵌缝条与板面深度为35mm为宜。弹分格线,贴纸胶带用专门清洁剂将施胶板面清洗干净,根据分格宽度的要求弹出分格线再沿贴线贴上纸胶带。打密封胶先用封胶枪在分格缝内均匀适量的打上密封胶,再用平刮刀刮平密封胶,要求密封胶在板上的厚度为051mm,施胶完毕后应将纸胶带拉掉即可。质量要求:无痕迹,无污垢。检测方法:用目测法。板面清洁先清洁装饰板边缘上的涂灰、污垢、再撕去保护膜,再用干净毛巾将粘胶遗留物去除干净。质量要求:无污痕,无污垢。检测方法:用目测法。1、基准线基准线是

5、施工开场后在纵横两个方向作为施工起点的最初施工线,并使四面墙的图形保持相对位置不变的标准线。一般施工纵向的基准线应放在建筑物的上面,施工横向的基准线放在阴阳角轮廓线和有特征的轮廓作为基准线。2、施工顺序纵向施工一般都按从下至上的施工顺序进展,但为了保证每块板在四周墙面上都在同一水平线上,应首先以建筑楼四周墙面的同一基准线为起点向上,向下两个方向粘贴的顺序。横向施工应遵守先阳角后阴角。先保证特殊构造如门、窗的对称性和均匀性),再大面积施Io3、转角施工I轮廓线转角可采取搭接工艺完成。In窗台施工上沿线必须做出外斜度流水坡度,下沿线必须做出内斜度滴水坡度,坡度25度)。4、异性弧度施工必须应用特殊

6、板材,并打上压紧扣件方能施工注:节点施工时,必须按施工图中的节点图施工,如需要调整,必须要出具设计变更,会签后才能实际实施。)5、首层或2米以下必须采用加强型成品板构造。6、防火隔离带(可应实际情况设计施工)7、系统安全现场施工所采用的材料其性能指标符合要求。现场拉拔试验符合要求。现场管理人员应不时对粘结面积进展抽查,确保粘贴面积不得小于板面的60%;对于不符合要求处,应将成品板扒下重新粘贴。(4)进展密封胶施工时应确保打胶均匀连续,与成品板板面的搭接宽度不少于1mm。密封胶施工完成后应无渗漏。(5)进展板面清洁时应对板面进展检查,对于出现涂装缺陷或板面破损部位应进展更换。8、节点处理具体节点

7、处理按深化设计施工图及相关复合板施工标准图集进展。9、工程质量要求成品板安装完成后,墙面层的尺寸偏差应符合表12的要求。表12.墙面装饰工程的尺寸允许偏差及检验方法项目允许偏差(mm)检验方法外表平整4用2m靠尺检查接缝宽度2用直尺测量拼缝上下差W1用直尺测量阴阳角垂直W4用2m托线板检查阴阳角方正4用20Cm方尺和塞尺检查立面总高度垂直度H/1000且不大于30用经纬仪、吊线检查上下窗口左右偏移20用经纬仪、吊线检查同层窗口上下偏移W20用经纬仪、吊线检查局部面积较小局部的基层如有偏差,必须通过挂线测量后,用专用砂浆进展调整施工。(四)施工局部节点图(如下:)(五)、主要节点部位技术措施:1

8、、主要节点部位,在垮口、勒脚、装饰缝、门窗四角和阴阳角等处节点处理,采用海棠角包边用硅酮耐侯密封胶封缝。通常来说,这些部位,有两种做法,工种是用金属板折边,另一种那么完全采用无机面板包边并做相应处理,如接缝出均采用硅酮耐候密封胶封缝。考虑本工程实际情况(如:无复杂线条和造型),建议采用第二种方式。2、成品保护(1)无机树脂保温装饰一体化成品板防止阳光直射远离火源,附近不得有明火或电焊作业远离石油烧类等有机溶剂无白蚁生存区域水平平放,严防倾斜或弯曲受压变形严防重物挤压或撞击,尖物穿刺(六)安全文明生产措施1、安装防范措施进入施工现场,必须戴安全帽,制止穿拖鞋、光脚及戴钉易滑鞋,高空作业必须系好安全带。进场即进展三级安全教育。在安全措施不落实,存在安全隐患时,工人有权拒绝施工,并提出改进措施。不得擅自拆动施工现场脚手架、保护设施、安全标志和警告牌。
