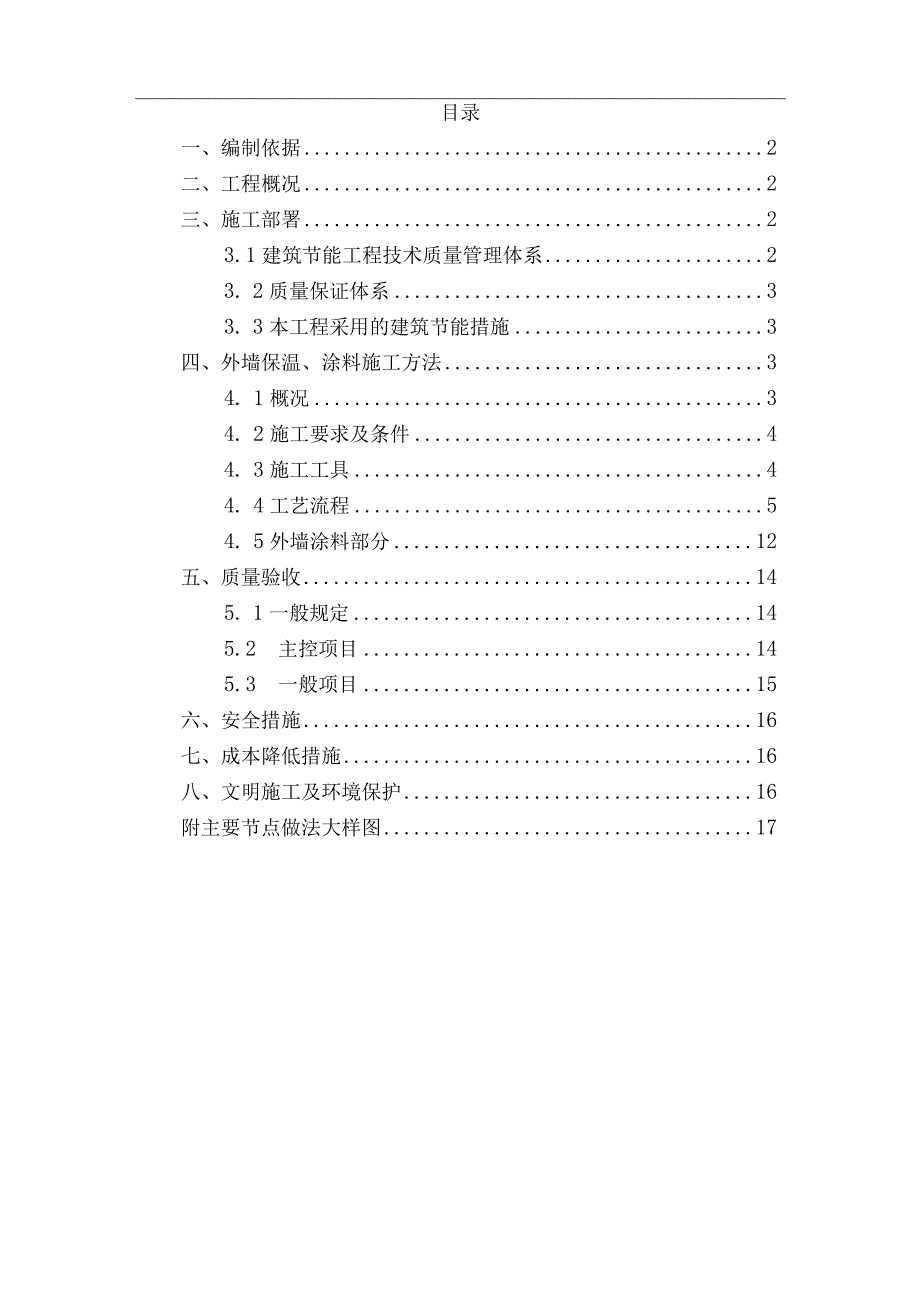

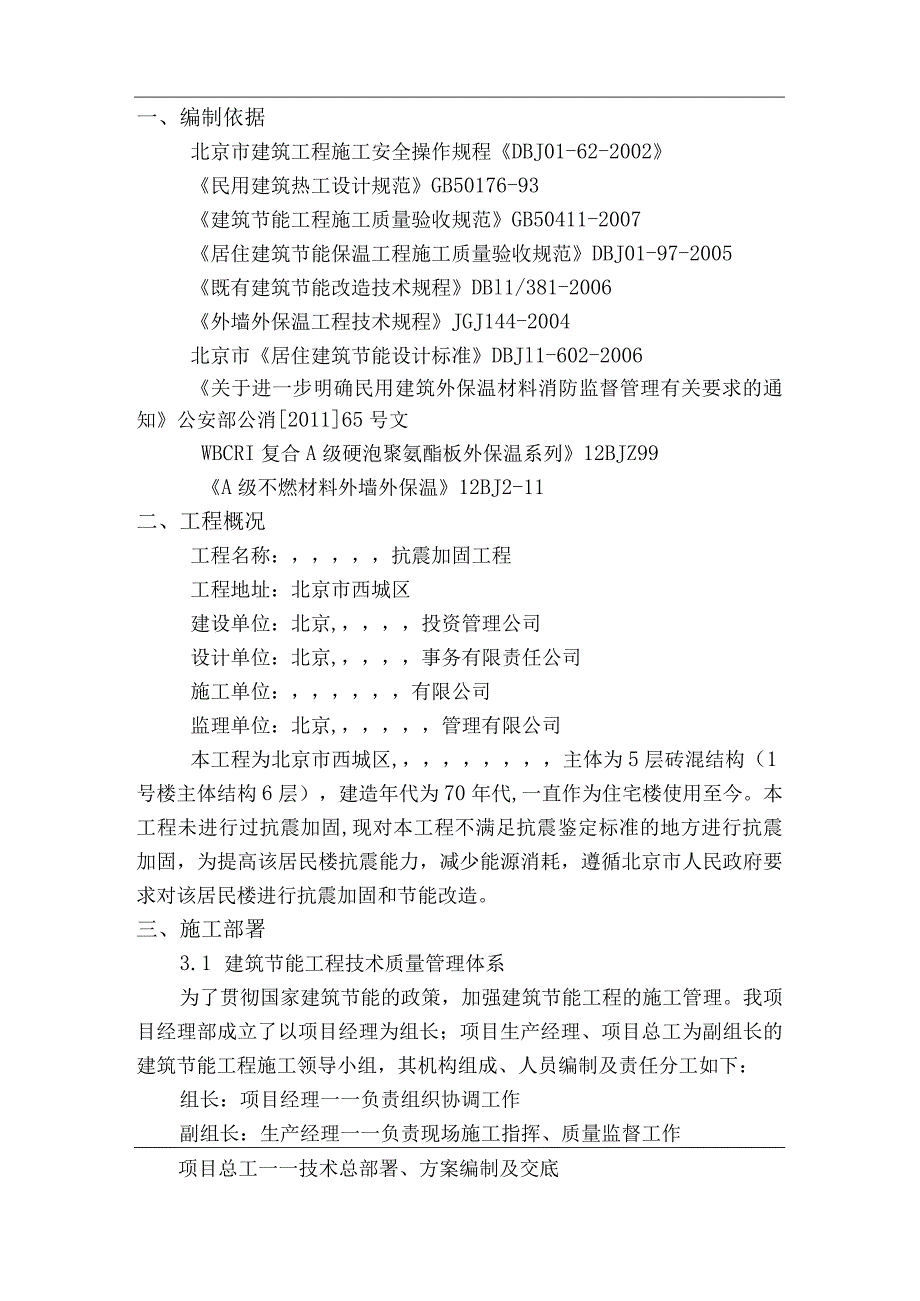

1、目录一、编制依据2二、工程概况2三、施工部署23.1建筑节能工程技术质量管理体系23. 2质量保证体系33. 3本工程采用的建筑节能措施3四、外墙保温、涂料施工方法34. 1概况34. 2施工要求及条件44. 3施工工具44. 4工艺流程54. 5外墙涂料部分12五、质量验收145. 1一般规定145.2 主控项目145.3 一般项目15六、安全措施16七、成本降低措施16八、文明施工及环境保护16附主要节点做法大样图17一、编制依据北京市建筑工程施工安全操作规程DBJ01-62-2002民用建筑热工设计规范GB50176-93建筑节能工程施工质量验收规范GB50411-2007居住建筑节能保
2、温工程施工质量验收规范DBJ01-97-2005既有建筑节能改造技术规程DBl1/381-2006外墙外保温工程技术规程JGJ144-2004北京市居住建筑节能设计标准DBJl1-602-2006关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知公安部公消201165号文WBCRI复合A级硬泡聚氨酯板外保温系列12BJZ99A级不燃材料外墙外保温12BJ2-11二、工程概况工程名称：，抗震加固工程工程地址：北京市西城区建设单位：北京,，投资管理公司设计单位：北京,，事务有限责任公司施工单位：，有限公司监理单位：北京,，管理有限公司本工程为北京市西城区,，主体为5层砖混结构（1号楼主体结
3、构6层），建造年代为70年代,一直作为住宅楼使用至今。本工程未进行过抗震加固,现对本工程不满足抗震鉴定标准的地方进行抗震加固，为提高该居民楼抗震能力，减少能源消耗，遵循北京市人民政府要求对该居民楼进行抗震加固和节能改造。三、施工部署3.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组长：项目经理一一负责组织协调工作副组长：生产经理一一负责现场施工指挥、质量监督工作项目总工一一技术总部署、方案编制及交底组员：现场施工管理、协调

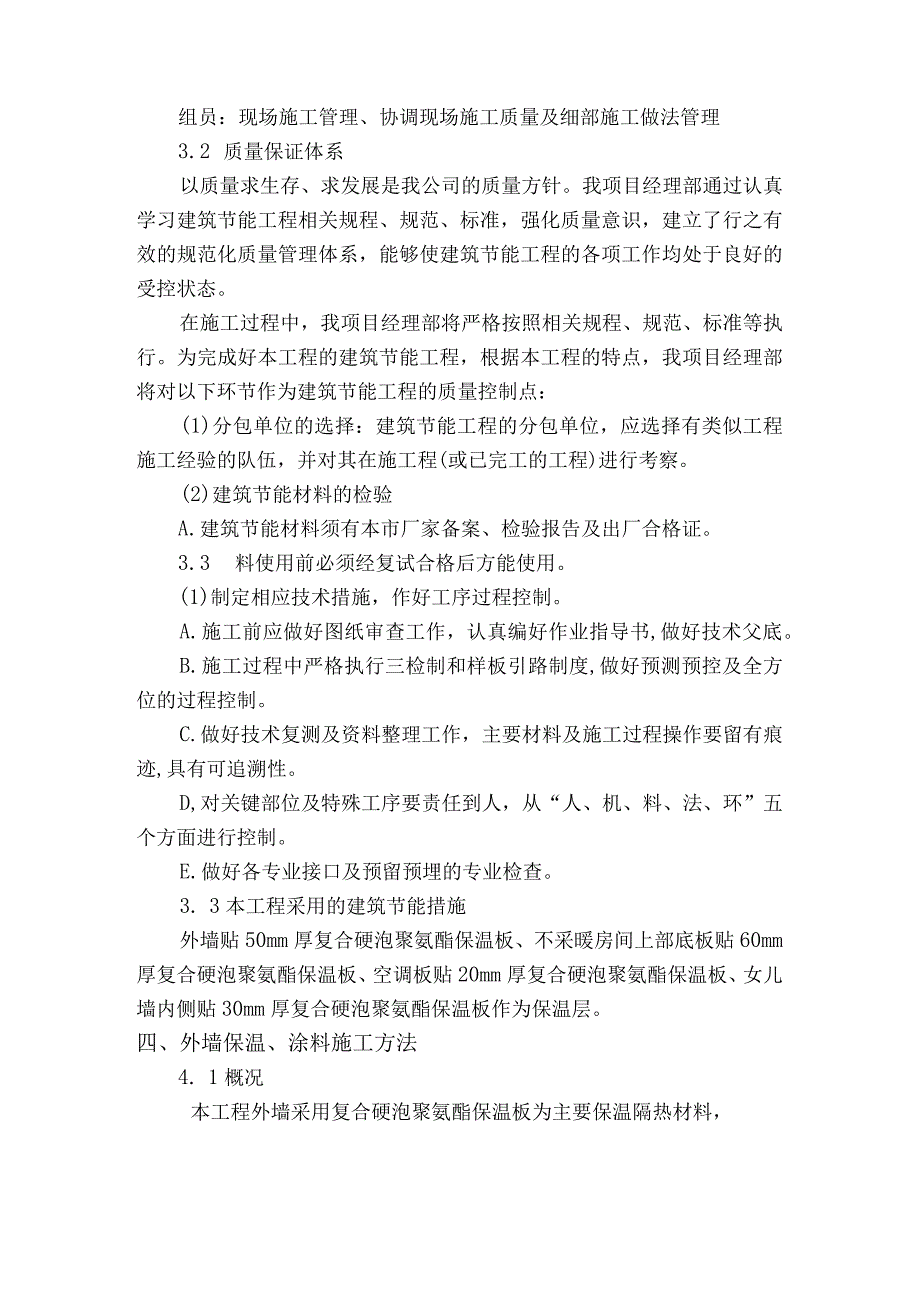

4、现场施工质量及细部施工做法管理3.2 质量保证体系以质量求生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：(1)分包单位的选择：建筑节能工程的分包单位，应选择有类似工程施工经验的队伍，并对其在施工程(或已完工的工程)进行考察。(2)建筑节能材料的检验A.建筑节能材料须有本市厂家备案、检验报告
5、及出厂合格证。3.3 料使用前必须经复试合格后方能使用。(1)制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，认真编好作业指导书,做好技术父底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作，主要材料及施工过程操作要留有痕迹,具有可追溯性。D,对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3. 3本工程采用的建筑节能措施外墙贴50mm厚复合硬泡聚氨酯保温板、不采暖房间上部底板贴60mm厚复合硬泡聚氨酯保温板、空调板贴20mm厚复合硬泡聚氨酯保温板、女
6、儿墙内侧贴30mm厚复合硬泡聚氨酯保温板作为保温层。四、外墙保温、涂料施工方法4. 1概况本工程外墙采用复合硬泡聚氨酯保温板为主要保温隔热材料，以粘、锚组合方式与墙身固定，聚合物抗裂砂浆耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。5. 2施工要求及条件(1)施工前需对外墙垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸自检并验收，验收合格即办理交接单后进行施工。(2)雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。(3)施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5,风力不大于5级。4.3施工
7、工具切割器或壁纸刀(裁保温板及网格布用)、电锤(拧胀钉螺钉及打膨胀锚固件孔用)、根部带切割刀片的冲击钻钻头(为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致)、手持式电动搅拌器（搅拌砂浆用）、木锤或粗砂纸（打磨用）、毛松、刷子、气泵和其他专用工具。4.4工艺流程4. 4.1基层清理、剔除凸出面：清除施工基层上的浮灰、疏松物油污和其他废弃物；要求粘贴保温板表面平整度偏差不超过4mm,超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm时用1：2.5水泥砂浆抹灰，需找补厚度小于6mm时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上
8、下通顺。4.4.2.在阴角、阳角和墙面适当部位固定钢线以测定基层垂直误差，作好标记并记录；在每一层墙面上适当的部位（窗台下方）拉通长水平线用以测定基层平整度误差，做好标记。在复合板的起始位置安装托架并每两层在窗台处设置。（应按下图施工）窗间墙托件设在窗台处每两层窗台处设托件4.4.3.刷专用界面剂一道为增强保温板与粘结砂浆的结合力，在粘贴保温板前，整个墙面涂刷一道专用界面剂；4.4.4配制砂浆施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆； 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5,边加水边搅拌；搅拌时间不少于5min,搅拌必须充分、均匀，稠度适中，并有一定黏度
9、； 砂浆调制完毕后，须静置5min,使用前再次进行搅拌，拌制好的砂浆应在Ih内用完。4. 4.5.预粘板端翻包网格布在粘贴复合板前，对复合板安装起始部位及门窗洞口、女儿墙等收口部位进行预粘翻包（包边）玻纤网，网宽为复合板厚加300mm,长度根据该点具体情况确定。玻纤网翻贴时将其与加强网布重叠的部分沿45o方向裁掉。翻包玻纤网翻过来后应及时粘到复合板上。5. 4.6.粘贴保温板保温板切割：当窗口、边角等位无法满足保温板块整板粘贴时,可用切割器或手用刀锯切割，尺寸允许偏差为2mm,大小面垂直。粘贴保温板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm,板间高差不得大于1.5mmo板间
10、平整度高差大于L5mm的部位应在施工面层前用木锂、粗砂纸或砂轮打磨平整。保温板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的50%以上，以保证保温板与墙体粘结牢固。网格布翻包：从拐角、断边处开始粘保温板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用粘结砂浆预贴网格布，翻包部分在基层上粘结宽度为IoOmnb且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见下图。用点框法涂好聚合物粘接砂浆的保温板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。保温板按照上述要求贴墙后，用2m靠尺反复压平，
11、保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物粘接砂浆；若因保温板切割不直形成缝隙，要用木铿铿直后再粘贴。在门窗洞口部位的保温板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于20Ommo见下图。在窗洞口位置的板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板（详见门窗洞口附加网格布示意图）。在遇到脚手架连墙件等突出墙面且以后拆除的部位，按照整幅板预留，最后随拆除随进行收尾施工。4. 4.7.
12、安装固定件 复合板粘贴24h后可进行锚栓安装，采用8*108的锚栓。按设计的锚栓布置图的位置打孔，要求打孔深度进入基层墙体内不少于40mm（有抹灰层时，不包括抹灰层厚度），塞入胀塞套管，拧入或敲入锚栓。锚栓压盘应紧压复合板，但不应破坏复合板的复合层。 圆型锚固卡固定件个数按照下图要求放置，平均不少于6个m2,锚栓宜均匀分布，靠近墙面阳角的部位可适当增多。锚栓安装示意图 操作时，自攻螺栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相一致，将工程塑料膨胀钉的钉帽比保温板边表面略低一些；以保证保温板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之与基体充
13、分挤紧。4.4.8.打磨保温板接缝处表面不平时，需用衬有木方的粗砂纸打磨。打磨动作要求为：呈圆周方向轻柔旋转，不允许沿着与保温板接缝平行方向打磨，打磨后用刷子清除保温板表面的泡沫碎屑。4.4.9.滴水槽在所有外窗洞口侧壁的上口用墨斗弹出滴水槽位置，并依据窗框进行校核。按照弹好的墨线在保温板上安好定位靠尺，使用开槽机将保温板切成凹槽，成品滴水槽尺寸为20mmIOmm,考虑到面层砂浆厚度为35mm,为保证凹槽内塞入成品滴水槽后，成品滴水槽与面层砂浆高度一致，故切凹槽尺寸为28mm13mm,差值尺寸是为粘结砂浆预留孔空间，成品滴水槽塑料条是在抹面层砂浆时粘贴。4.4.11.抹第一遍面层聚合物抗裂砂浆
14、在保温板表面进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀的抹在保温板上，厚度控制在l2mm之间，不得漏抹。第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合物砂浆。4.4.12埋贴网格布所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布抹平，使其紧贴底层聚合物砂浆。门窗洞口内侧周边及洞口四角均加一层网格布进行加强，洞口四周网格布尺寸为400mm200mm,大墙面粘贴的网格布搭接在门窗口周边的加强网格布之上，一同埋贴在底层聚合物砂浆内。将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布左右搭接宽度1
15、00mm,上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%,严禁出现干搭接。阴阳角宜采用角网增强处理，角网位于大面玻纤网外侧，不得搭接。见下图基层复合板*一翻包网格布阴角做法复合板翻包网格布阳角做法4.4.13抹面层聚合物抗裂砂浆抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基本干燥、不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物抗裂砂浆总厚度在35mm之间。滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆，然后将塑料成品滴水槽压入保温板槽内。塑料成品滴水槽塞入深度应综合考虑完活后面层高度，这样才能保证成品滴水槽与面层聚合物抗裂砂浆高度一致，确保观感质量。保温板槽内砂浆必须填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。滴水槽凹槽处，须沿凹槽将网格布埋入底层聚合物砂浆内。注意,滴水槽凹槽处需附加一层网格
