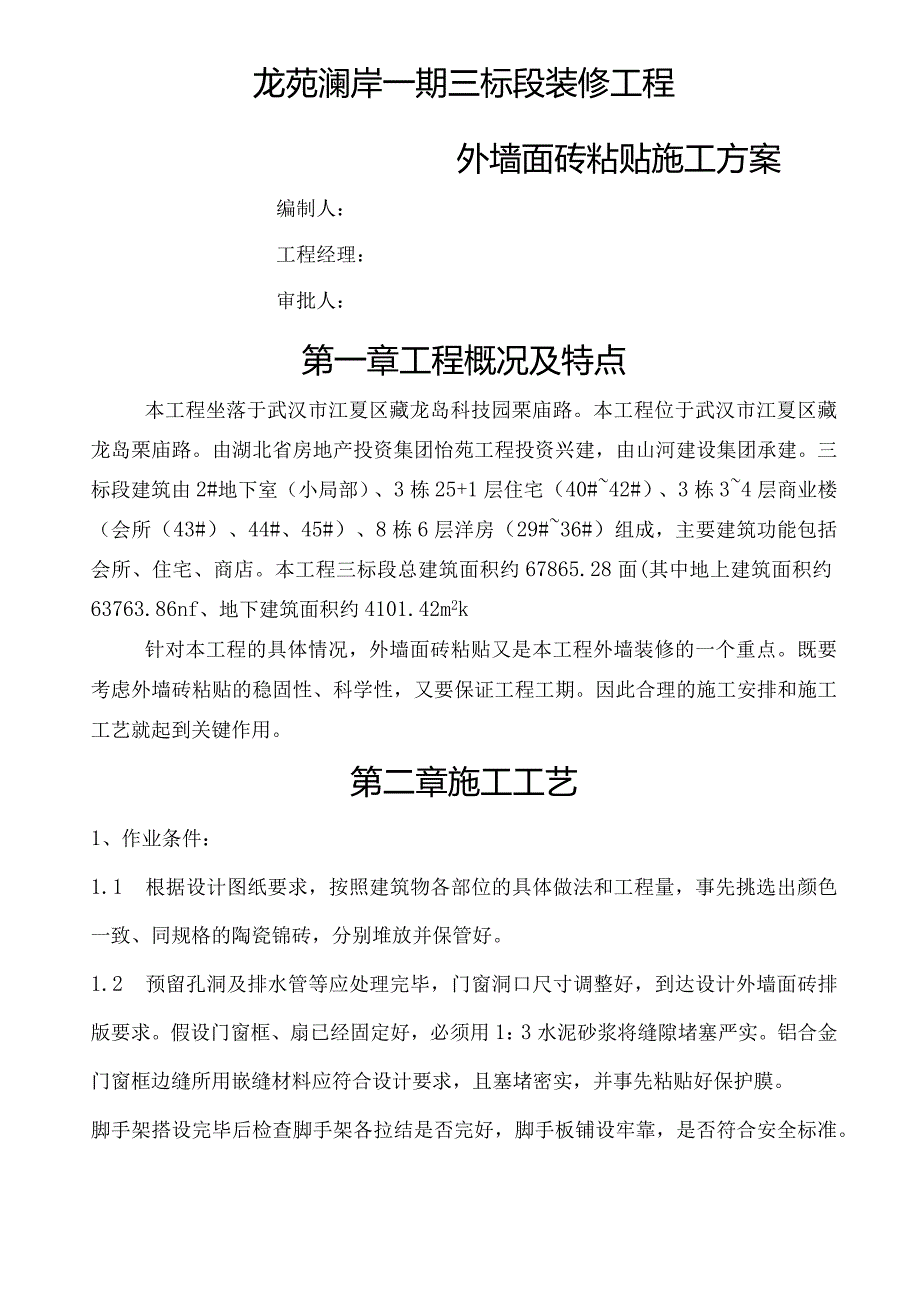

1、龙苑澜岸一期三标段装修工程外墙面砖粘贴施工方案编制人：工程经理：审批人：第一章工程概况及特点本工程坐落于武汉市江夏区藏龙岛科技园栗庙路。本工程位于武汉市江夏区藏龙岛栗庙路。由湖北省房地产投资集团怡苑工程投资兴建，由山河建设集团承建。三标段建筑由2#地下室（小局部）、3栋25+1层住宅（40#42#）、3栋34层商业楼（会所（43#）、44#、45#）、8栋6层洋房（29#36#）组成，主要建筑功能包括会所、住宅、商店。本工程三标段总建筑面积约67865.28面(其中地上建筑面积约63763.86nf、地下建筑面积约4101.42m2k针对本工程的具体情况，外墙面砖粘贴又是本工程外墙装修的一个重

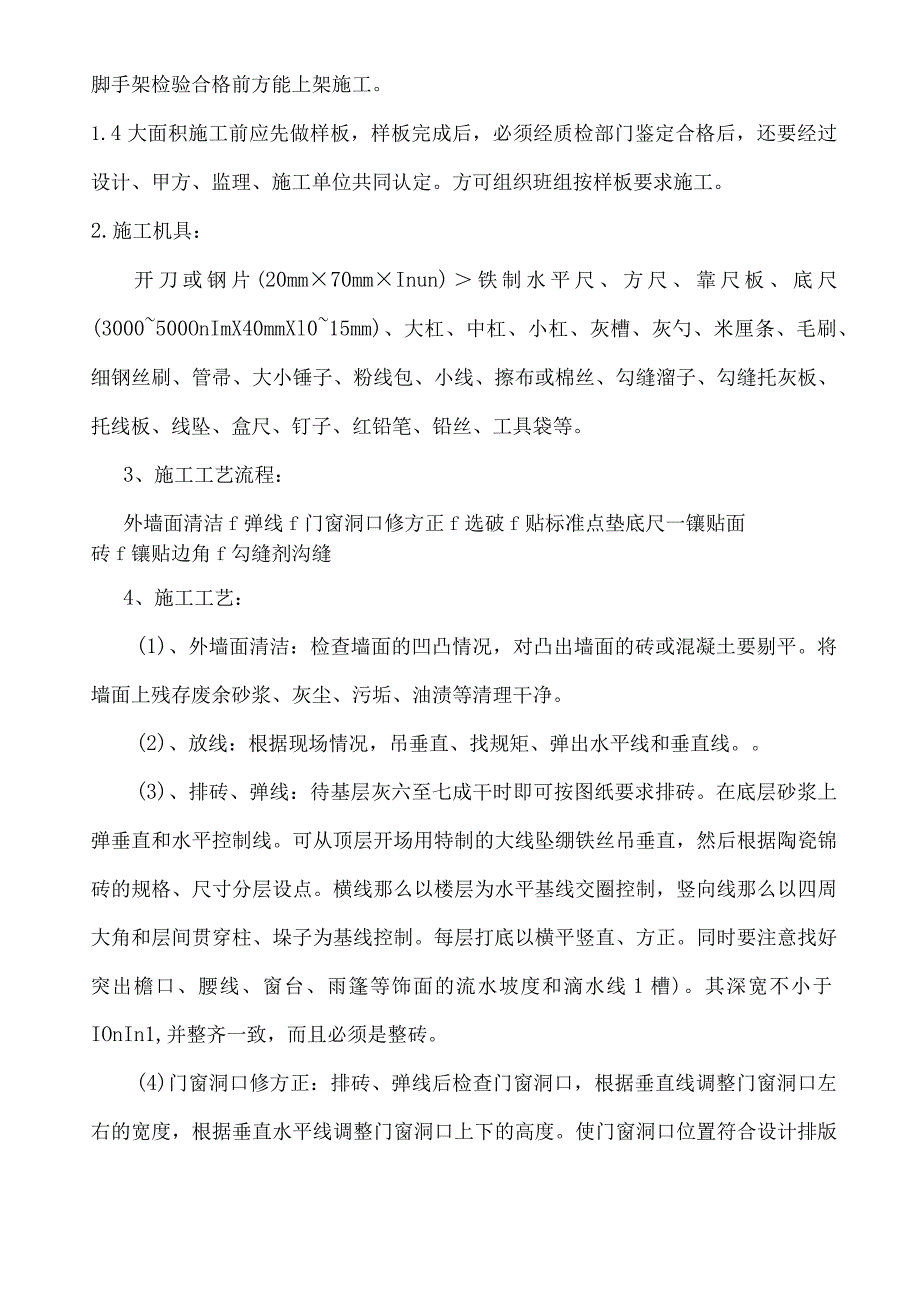

2、点。既要考虑外墙砖粘贴的稳固性、科学性，又要保证工程工期。因此合理的施工安排和施工工艺就起到关键作用。第二章施工工艺1、作业条件：1.1 根据设计图纸要求，按照建筑物各部位的具体做法和工程量，事先挑选出颜色一致、同规格的陶瓷锦砖，分别堆放并保管好。1.2 预留孔洞及排水管等应处理完毕，门窗洞口尺寸调整好，到达设计外墙面砖排版要求。假设门窗框、扇已经固定好，必须用1：3水泥砂浆将缝隙堵塞严实。铝合金门窗框边缝所用嵌缝材料应符合设计要求，且塞堵密实，并事先粘贴好保护膜。脚手架搭设完毕后检查脚手架各拉结是否完好，脚手板铺设牢靠，是否符合安全标准。脚手架检验合格前方能上架施工。1.4大面积施工前应先做
3、样板，样板完成后，必须经质检部门鉴定合格后，还要经过设计、甲方、监理、施工单位共同认定。方可组织班组按样板要求施工。2.施工机具：开刀或钢片(20mm70mmInun)铁制水平尺、方尺、靠尺板、底尺(3000500OnImX40mmXl015mm)、大杠、中杠、小杠、灰槽、灰勺、米厘条、毛刷、细钢丝刷、管帚、大小锤子、粉线包、小线、擦布或棉丝、勾缝溜子、勾缝托灰板、托线板、线坠、盒尺、钉子、红铅笔、铅丝、工具袋等。3、施工工艺流程：外墙面清洁f弹线f门窗洞口修方正f选破f贴标准点垫底尺一镶贴面砖f镶贴边角f勾缝剂沟缝4、施工工艺：(1)、外墙面清洁：检查墙面的凹凸情况，对凸出墙面的砖或混凝土要
4、剔平。将墙面上残存废余砂浆、灰尘、污垢、油渍等清理干净。(2)、放线：根据现场情况，吊垂直、找规矩、弹出水平线和垂直线。(3)、排砖、弹线：待基层灰六至七成干时即可按图纸要求排砖。在底层砂浆上弹垂直和水平控制线。可从顶层开场用特制的大线坠绷铁丝吊垂直，然后根据陶瓷锦砖的规格、尺寸分层设点。横线那么以楼层为水平基线交圈控制，竖向线那么以四周大角和层间贯穿柱、垛子为基线控制。每层打底以横平竖直、方正。同时要注意找好突出檐口、腰线、窗台、雨篷等饰面的流水坡度和滴水线1槽)。其深宽不小于IOnIn1,并整齐一致，而且必须是整砖。(4)门窗洞口修方正：排砖、弹线后检查门窗洞口，根据垂直线调整门窗洞口左右

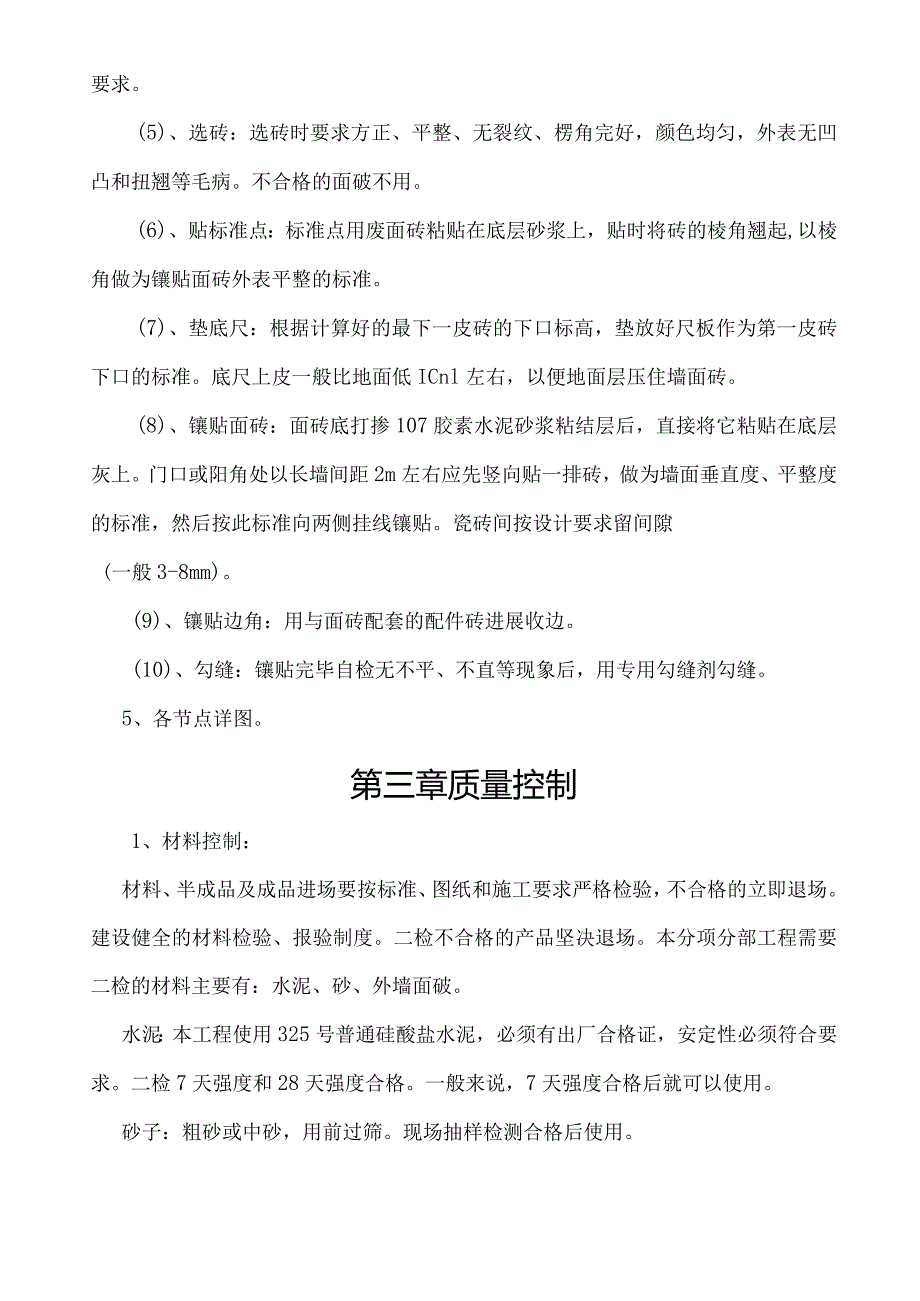

5、的宽度，根据垂直水平线调整门窗洞口上下的高度。使门窗洞口位置符合设计排版要求。(5)、选砖：选砖时要求方正、平整、无裂纹、楞角完好，颜色均匀，外表无凹凸和扭翘等毛病。不合格的面破不用。(6)、贴标准点：标准点用废面砖粘贴在底层砂浆上，贴时将砖的棱角翘起,以棱角做为镶贴面砖外表平整的标准。(7)、垫底尺：根据计算好的最下一皮砖的下口标高，垫放好尺板作为第一皮砖下口的标准。底尺上皮一般比地面低ICnl左右，以便地面层压住墙面砖。(8)、镶贴面砖：面砖底打掺107胶素水泥砂浆粘结层后，直接将它粘贴在底层灰上。门口或阳角处以长墙间距2m左右应先竖向贴一排砖，做为墙面垂直度、平整度的标准，然后按此标准向
6、两侧挂线镶贴。瓷砖间按设计要求留间隙(一般3-8mm)。(9)、镶贴边角：用与面砖配套的配件砖进展收边。(10)、勾缝：镶贴完毕自检无不平、不直等现象后，用专用勾缝剂勾缝。5、各节点详图。第三章质量控制1、材料控制：材料、半成品及成品进场要按标准、图纸和施工要求严格检验，不合格的立即退场。建设健全的材料检验、报验制度。二检不合格的产品坚决退场。本分项分部工程需要二检的材料主要有：水泥、砂、外墙面破。水泥：本工程使用325号普通硅酸盐水泥，必须有出厂合格证，安定性必须符合要求。二检7天强度和28天强度合格。一般来说，7天强度合格后就可以使用。砂子：粗砂或中砂，用前过筛。现场抽样检测合格后使用。陶
7、瓷锦砖：应外表平整，颜色一致。外表尺寸，吸水率，抗冻性都必须符合标准要求。二检合格后才能使用。在外墙陶瓷锦砖粘贴工程施工前，应对找平层、结合层、粘结层及勾缝、嵌缝所用的材料进展试配。能满足设计要求前方可使用。2、面砖粘贴质量指标及检验手段(1)、饰面砖的品种、规格、颜色、图案必须符合设计要求。安装镶贴结实,无歪斜、缺棱掉角和裂缝等缺陷。(2)、外表应平整、干净、颜色一致，不得有翘曲、损坏、变色、起碱、污点、砂浆流痕、光泽色损现象。(3)、整砖套割吻合，边缘整齐，墙裙、踢脚线、门窗贴脸外表突出墙面的厚度一致。(4)、接缝应填嵌密实、平直，宽度均匀一致，灌浆严密，色泽一致，阴阳角处的砖搭接方向正确
8、。3、外墙陶瓷锦砖粘贴质量应符合下表规定:序号项目允许偏差(mm)检查方法1立面垂直2用2m托线板检查2外表平整2用2m靠尺和楔形塞尺检查3阳角方正2用200mm方尺检查4接缝平直2拉5m线检查，缺乏5m,拉通线检查5墙裙上口平直26接缝上下0.5用直尺和楔形塞尺检查7接缝宽度0.5用尺检查4、质量保证我公司拥有外墙陶瓷锦砖粘贴的专业施工队伍，曾参加过各类大型的外墙面砖粘贴工程。拥有专业的施工技术和一流的施工管理。同时我公司有一套对施工队伍完整的管理、培训和考核制度，从基本上保证工程所需劳动者的素质，从而为工程质量目标奠定了坚实的根基。5、组建“外墙陶瓷锦砖粘贴质量控制质量管理小组。对施工中易
9、出现的质量通病均设置质量控制管理点，有方案、有针对性、有程序、全过程的展开工作，以确保工程质量优良、最大限度地满足用户的要求。6、执行检查验收制度(1)自检：在每一项分项工程施工完后均需由施工班组对所施工产品进展自检，如符合质量验收标准要求，由班组长填写自检记录表。(2)互检：经自检合格的分项工程，在工程部技术负责人的组织下，由分项工长与质量员组织上下工序的施工班组进展互检，对互检中发现的总是上下工序班组应认真及时予以解决。(3)交接检：上下工序班组通过互检认为符合分项工程质量验收标准要求,在双方填写交接检记录，经分项工长签字认可后，方可进展下道工序施工，工程技术负责人要亲自参与监视。7、容易
10、出现的质量问题：7.1 基层外表偏差较大，基层处理或施工不当，如每层抹灰跟的太紧；陶瓷锦砖勾缝不严，又没有洒水养护，各层之间的粘结强度很差，面层就容易产生空鼓、脱落。7.2 砂浆配合比不准，稠度控制不好，砂子含泥量过大；或在同一施工面上，采用几种不同配合比的砂浆，因而产生不同的干缩，也会造成空鼓。应认真严格按照工艺标准操作，重视基层处理和自检工作，发现空鼓的应随即返工重贴。整间或独立部位宜一次完成。7.3 分格缝不匀，墙面不平整：主要是施工前没有认真按图纸尺寸去核对构造施工的实际情况，施工时对基层处理又不够认真；同时贴灰饼控制点少，故造成墙面不平整。由于弹线排砖不细，每张陶瓷锦砖的规格尺寸不一
11、致，施工中选砖不细、操作不当等，造成分格缝不匀。应把选好一样尺寸的陶瓷锦砖镶贴在一面墙上。非整砖甩活应设专人处理。7.4 4阴阳角不方正：主要是打底子灰时，不按规矩去吊直、套方、找规矩所致。7.5墙面污染：主要是勾完缝后砂浆没有及时擦净，或由于其他工种和工序造成墙面污染等。可用棉丝蘸稀盐酸刷洗，然后用清水冲净。第四章安全施工管理外墙施工是本工程安全施工管理中的重点。针对外墙安全施工的重要性，我公司制定了严格的外墙施工陶瓷锦砖粘贴安全操作制度:外墙陶瓷锦砖粘贴安全操作制度1、进入施工现场，必须戴好安全帽，扣好帽带。2、粘贴外墙砖操作工人上外架作业时必须系好安全带。3、在外架上作业时，不准往下或向
12、外抛掷材料和工具等物件。4、在操作中，应坚守工作岗位，严禁酒后操作。5、制止穿拖鞋、高跟鞋、裙子、易滑、带钉的鞋上架等操作。6、外脚手架、防护设施、安全标志、警告牌、脚手架边墙件不得擅自撤除,需要撤除必须经过加固后经施工负责人同意。7、不准坐在脚手架防护栏杆上休息和在脚手架上睡觉。8、工具用好后要随时装入工具袋。9、脚手板两端间要扎牢，防止探头板。10、脚手架超载不安全：砌筑脚手架均布荷载每平方米不得超过270KN,即在脚手架上堆放外墙破不得超过此标准。11、从事外墙砖粘贴的人员，必须身体安康，严禁患有高血压、贫血症、严重心脏病、精神症、阑痫病、深度近视眼在500度以上人员，以及经医生检查认不适合高空作业的人员，不得从事登高作业。对登高作业的人员要每年体格检查一次。(1)在平台、屋沿口操作时，面部要朝外，系好安全带。(2)外架上作业不要用力过猛，防止失去平衡而附落。(3)遇有暴雨、浓雾和六级以上的强风应停顿作业。(4)外墙砖粘贴不允许夜间施工。各工人上架操作时必须检查外脚手架的安全性，是否符合操作要求；连接点是否连接结实；外架脚手板搭设是否符合要求；安全带及配件是否完好确保施工措施符合安全要求后才能上架施工。施工中应特别注意脚手架上施工荷载的控制。工程部派有专业架工对外脚手架进展每日巡视，操作工人发现外架问题应立即通知架工进展整改加固，不得擅自拆改外架。
