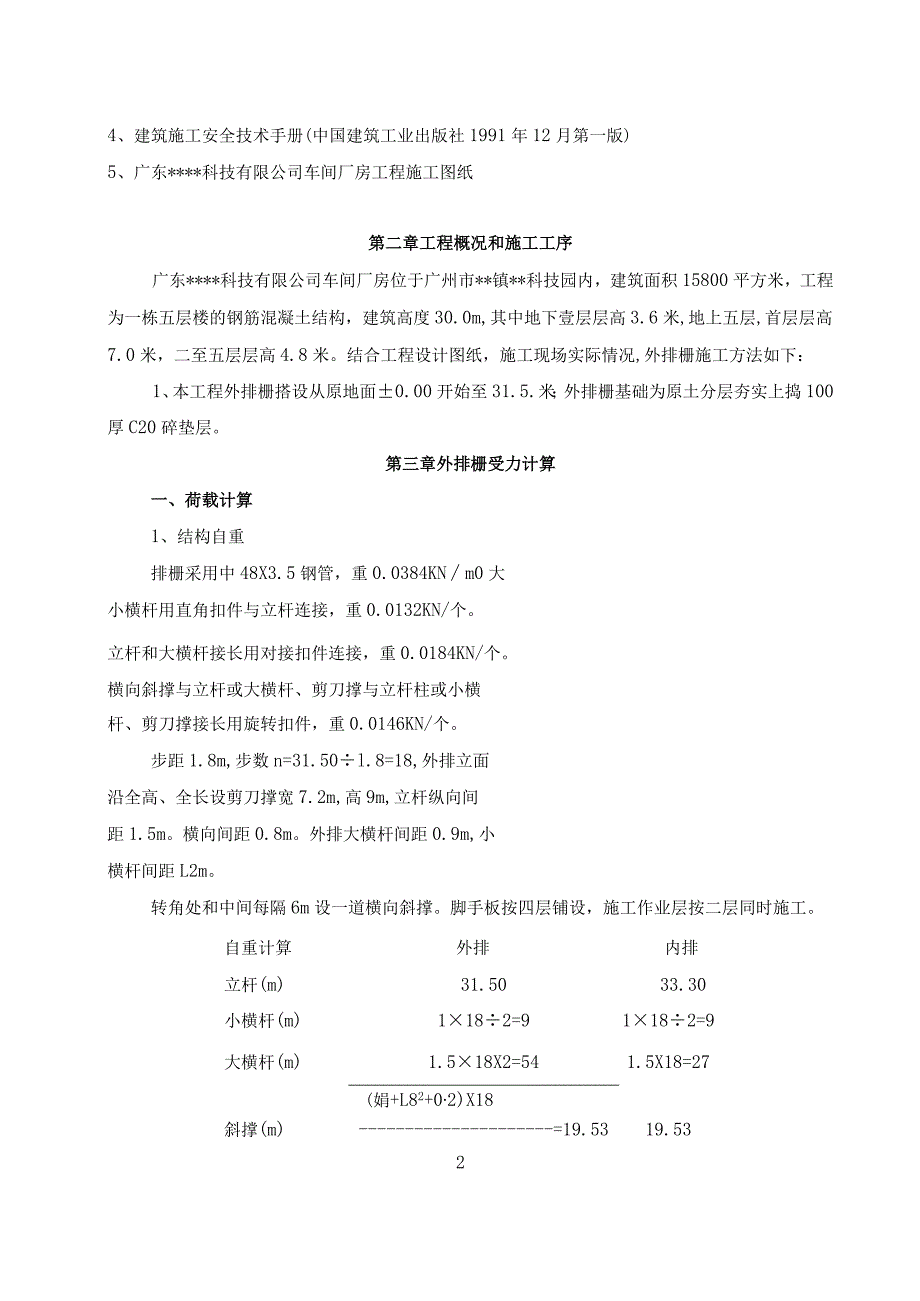

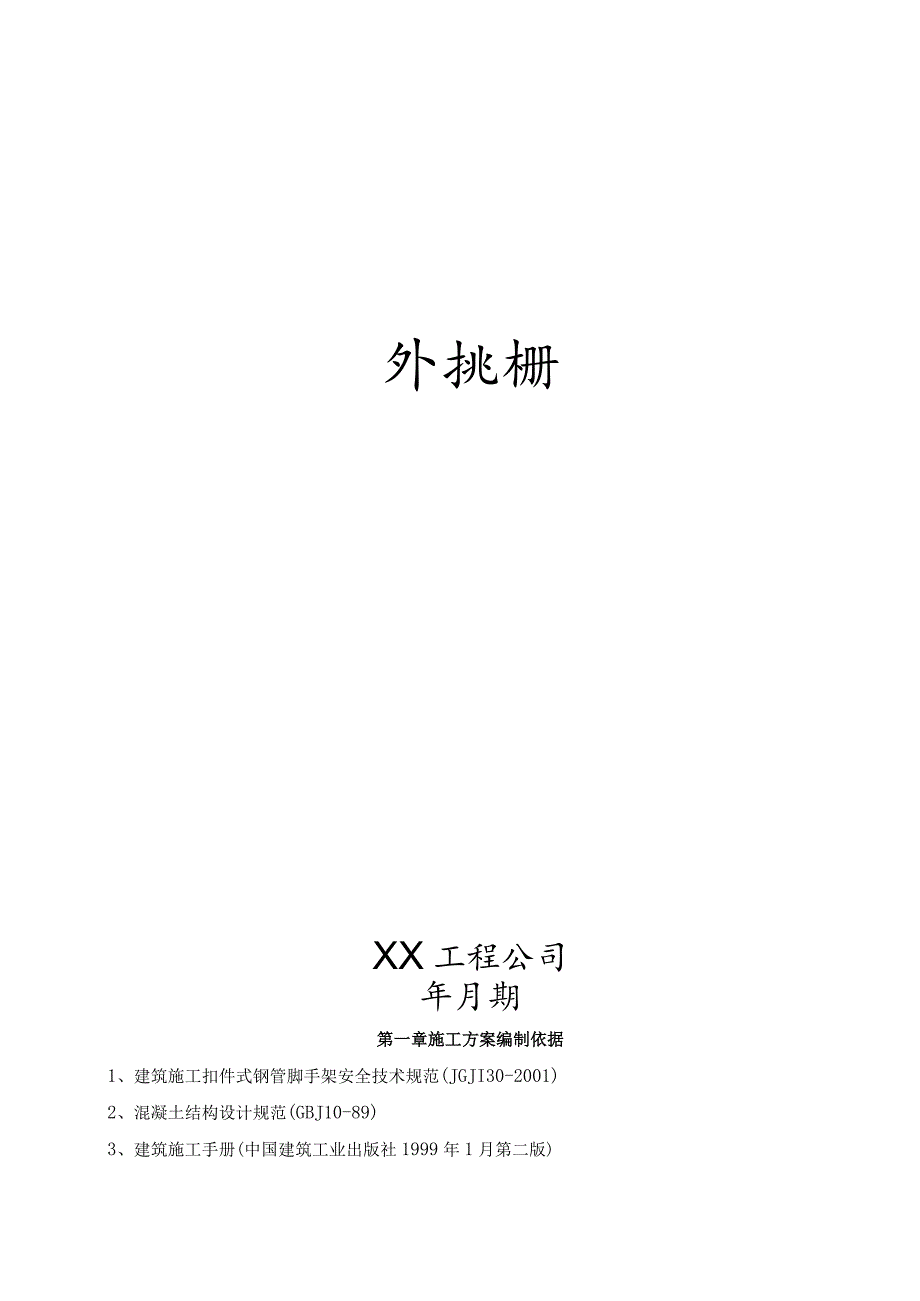

1、外挑栅XX工程公司年月期第一章施工方案编制依据1、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)2、混凝土结构设计规范(GBJ10-89)3、建筑施工手册(中国建筑工业出版社1999年1月第二版)4、建筑施工安全技术手册(中国建筑工业出版社1991年12月第一版)5、广东*科技有限公司车间厂房工程施工图纸第二章工程概况和施工工序广东*科技有限公司车间厂房位于广州市*镇*科技园内，建筑面积15800平方米，工程为一栋五层楼的钢筋混凝土结构，建筑高度30.0m,其中地下壹层层高3.6米,地上五层,首层层高7.0米，二至五层层高4.8米。结合工程设计图纸，施工现场实际情况,外排栅施工
2、方法如下：1、本工程外排栅搭设从原地面0.00开始至31.5.米；外排栅基础为原土分层夯实上捣100厚C20碎垫层。第三章外排栅受力计算一、荷载计算1、结构自重排栅采用中48X3.5钢管，重0.0384KNm0大小横杆用直角扣件与立杆连接，重0.0132KN/个。立杆和大横杆接长用对接扣件连接，重0.0184KN/个。横向斜撑与立杆或大横杆、剪刀撑与立杆柱或小横杆、剪刀撑接长用旋转扣件，重0.0146KN/个。步距1.8m,步数n=31.50l.8=18,外排立面沿全高、全长设剪刀撑宽7.2m,高9m,立杆纵向间距1.5m。横向间距0.8m。外排大横杆间距0.9m,小横杆间距L2m。转角处和中

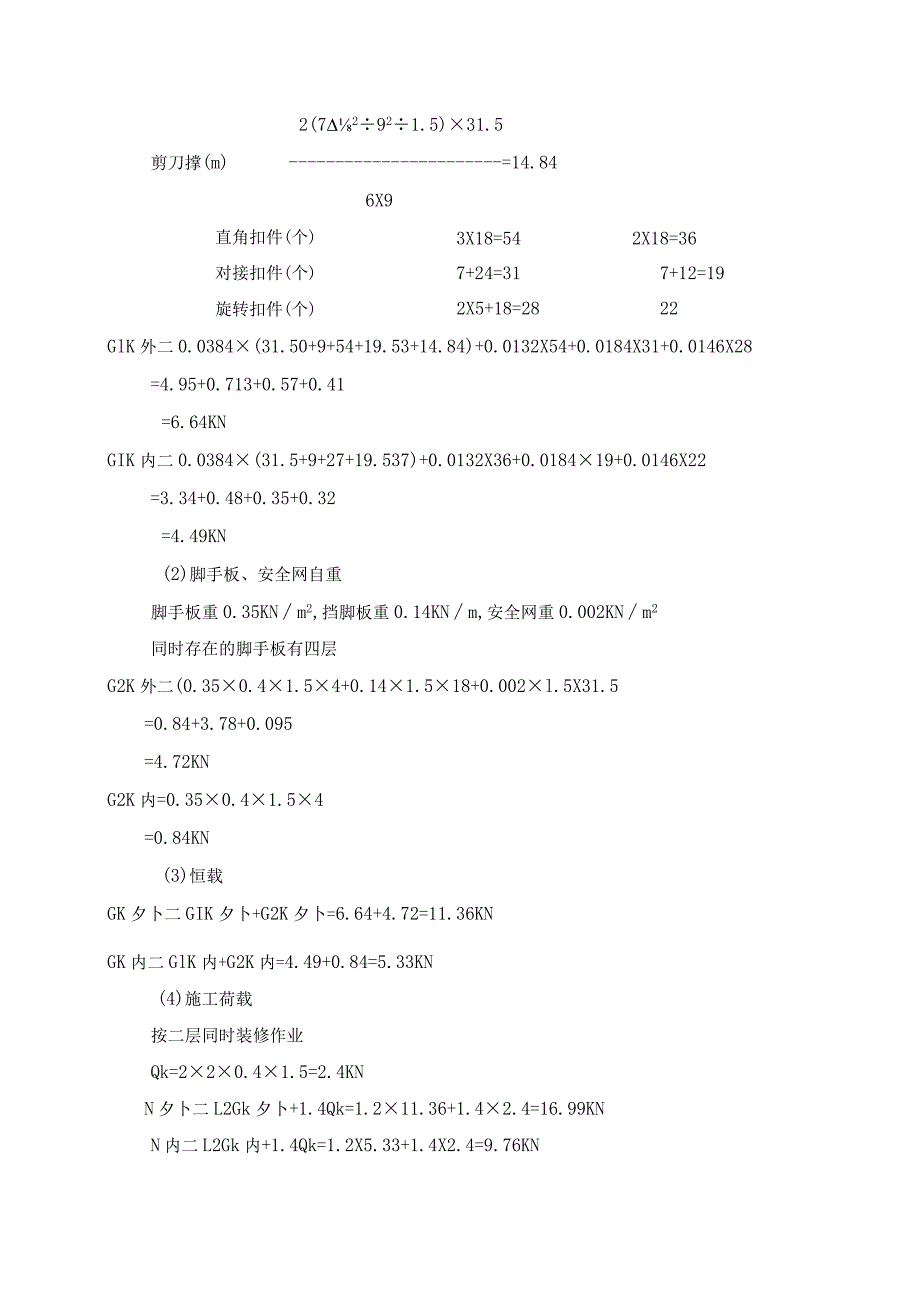

3、间每隔6m设一道横向斜撑。脚手板按四层铺设，施工作业层按二层同时施工。自重计算外排内排立杆(m)31.5033.30小横杆(m)1182=91182=9大横杆(m)1.518X2=541.5X18=27(娟+L82+02)X18斜撑(m)=19.5319.5322(72921.5)31.5剪刀撑(m)=14.846X9直角扣件(个)3X18=542X18=36对接扣件(个)7+24=317+12=19旋转扣件(个)2X5+18=2822GlK外二0.0384(31.50+9+54+19.53+14.84)+0.0132X54+0.0184X31+0.0146X28=4.95+0.713+0.5
4、7+0.41=6.64KNGIK内二0.0384(31.5+9+27+19.537)+0.0132X36+0.018419+0.0146X22=3.34+0.48+0.35+0.32=4.49KN(2)脚手板、安全网自重脚手板重0.35KNm2,挡脚板重0.14KNm,安全网重0.002KNm2同时存在的脚手板有四层G2K外二(0.350.41.54+0.141.518+0.002l.5X31.5=0.84+3.78+0.095=4.72KNG2K内=0.350.41.54=0.84KN(3)恒载GK夕卜二GIK夕卜+G2K夕卜=6.64+4.72=11.36KNGK内二GlK内+G2K内=4
5、.49+0.84=5.33KN(4)施工荷载按二层同时装修作业Qk=220.41.5=2.4KNN夕卜二L2Gk夕卜+1.4Qk=1.211.36+1.42.4=16.99KNN内二L2Gk内+1.4Qk=1.2X5.33+1.4X2.4=9.76KN第四章验算立杆稳定性落地式外排栅底层首步外立杆为最不利杆段，排栅高度为31.50米，排栅布置见本方案第五章。(1)承载力计算：支撑为C48X3.5的一级钢管，承载面积为A总=2A1,计算单元为L5X0.8.地面为混凝土C20砂已达施工强度。Al=3.14(576-420)=489mm2A总=A1=2X489=978mm2P=A总f=978X205
6、=200490N=200.49KN作用于一个计算单元的荷载为26.76KN200.49KN一个计算单元的承载力.(可知满足要求)(2)确定稳定系数值：1.O=Kh=l.155X1.5X1.9=3.292=L0i=329215.8=208查附表C得=0.169(3)稳定验算：A为一个计算单元立杆面积2A1=978mm2NA=26.76KN(0.169978)=162Nmm2205Nmm2(安全)(4)地基层承载力验算：地而为混凝土C20碎,查表得C20混凝土的轴心抗压强度系数为10N/mm2,脚手架脚铁垫块为IoOXIoOmm.P地二VK系二100XloOXIO二IoOOOON=IoOKNIOoKXO.8=80KN(小于300mm的系数)26.76KN50Onlmo大横杆的长度不宜小于6m。立杆和大横杆必须用直角扣件扣紧，不得遗漏。上下相邻的大横杆应错开布置在立杆的里侧和外侧，以减少立杆的偏心受荷情况。同一排大横杆的水平偏差不大于该片脚手架总长度的l300o同一水平内的内外大横杆的接头和上下相距的两根大横杆的接头均应相互错开，错开距离大于500mm。小横杆应搭于大横杆与立杆交叉上，分别两种扣件扣紧，在搭设和使用过程中不得拆除贴近立杆的小横杆。14、搭设作业应注意事项严禁中48mm和51mm钢管及其它相应扣件混用。连墙件和剪刀撑应及时设置，不得滞后超过2步架。杆件端
