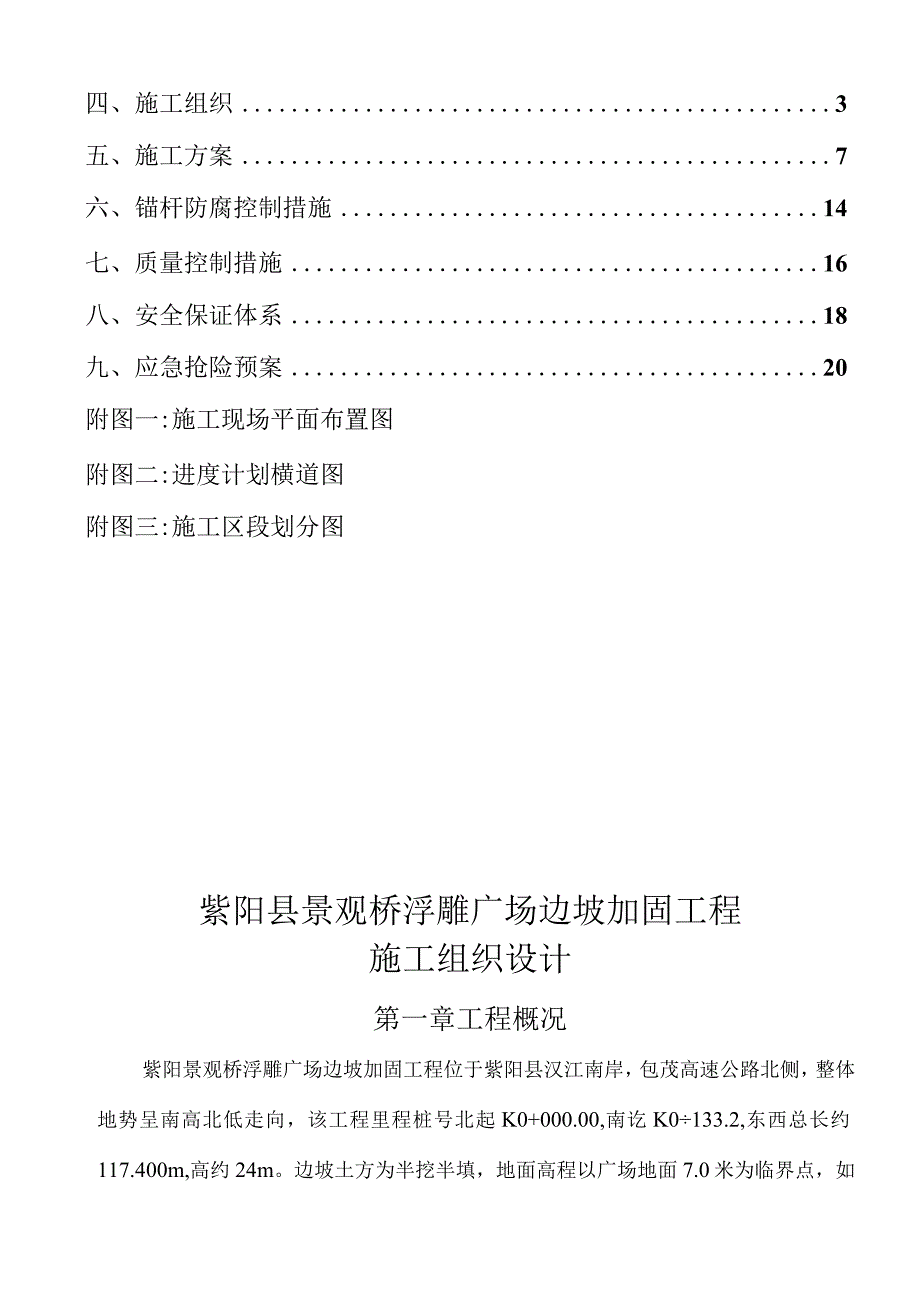

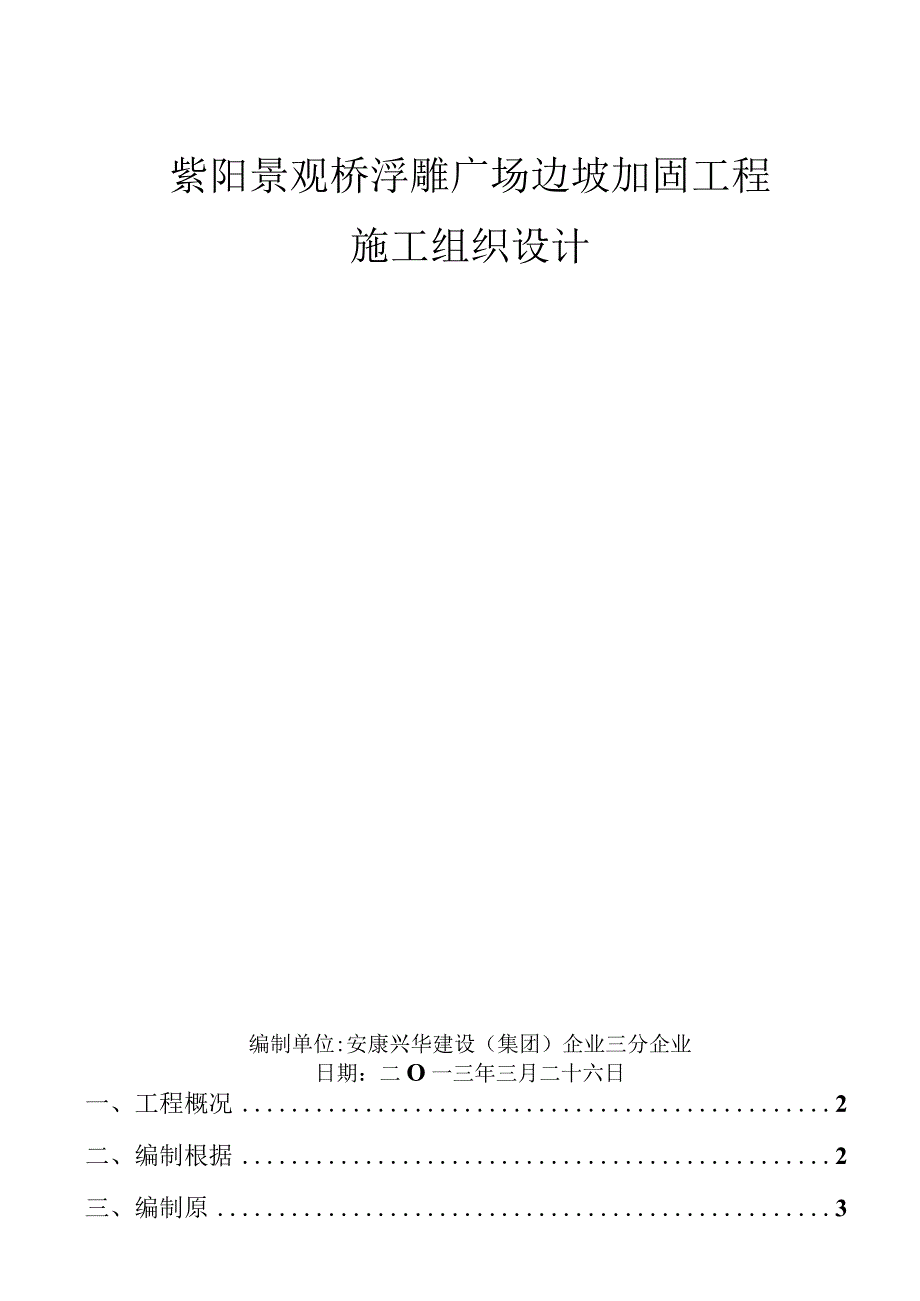

1、紫阳景观桥浮雕广场边坡加固工程施工组织设计编制单位:安康兴华建设（集团）企业三分企业日期：二O一三年三月二十六日一、工程概况2二、编制根据2三、编制原3四、施工组织3五、施工方案7六、锚杆防腐控制措施14七、质量控制措施16八、安全保证体系18九、应急抢险预案20附图一:施工现场平面布置图附图二:进度计划横道图附图三:施工区段划分图紫阳县景观桥浮雕广场边坡加固工程施工组织设计第一章工程概况紫阳景观桥浮雕广场边坡加固工程位于紫阳县汉江南岸，包茂高速公路北侧，整体地势呈南高北低走向，该工程里程桩号北起K0+000.00,南讫K0133.2,东西总长约117.400m,高约24m。边坡土方为半挖半填

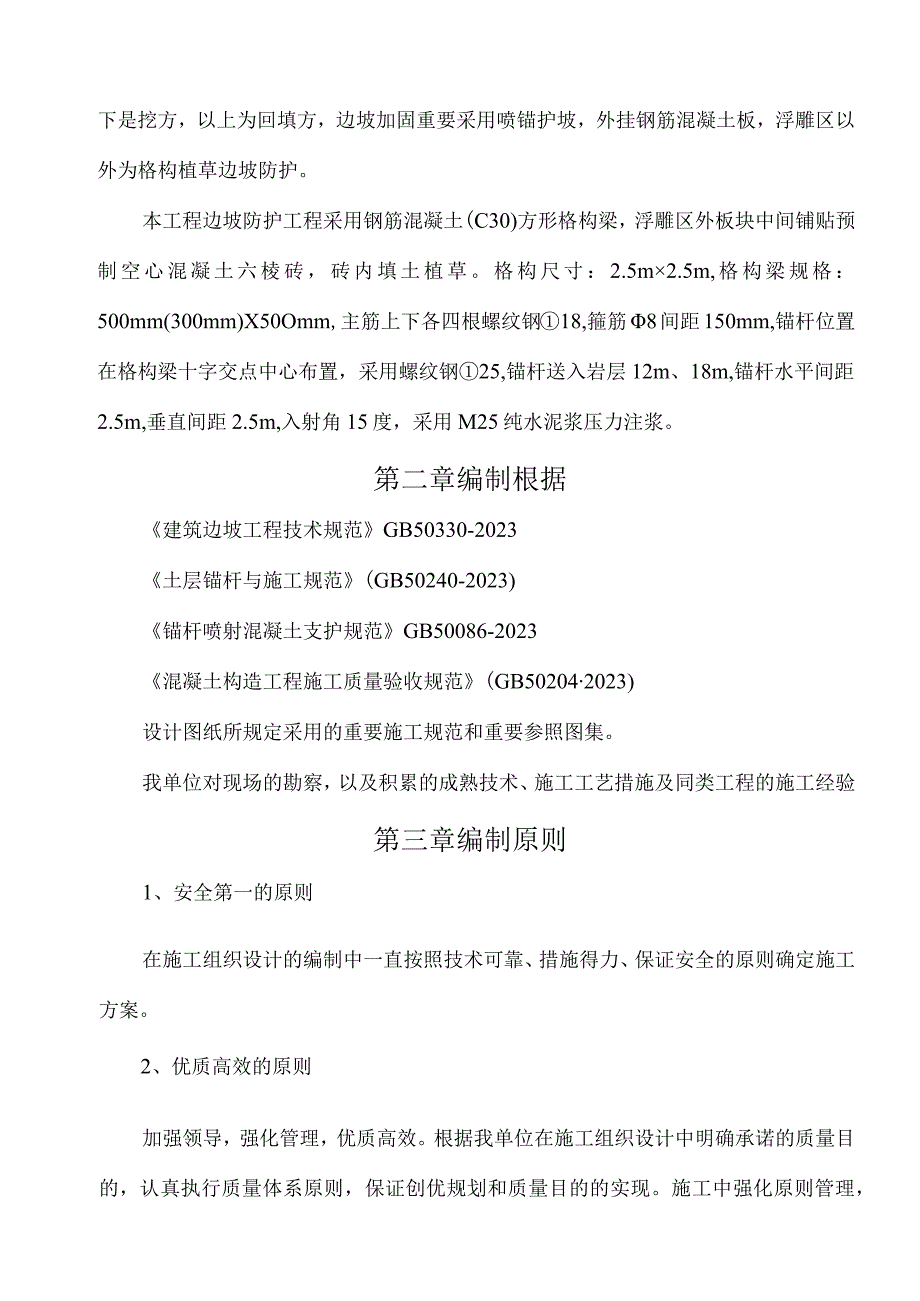

2、，地面高程以广场地面7.0米为临界点，如下是挖方，以上为回填方，边坡加固重要采用喷锚护坡，外挂钢筋混凝土板，浮雕区以外为格构植草边坡防护。本工程边坡防护工程采用钢筋混凝土(C30)方形格构梁，浮雕区外板块中间铺贴预制空心混凝土六棱砖，砖内填土植草。格构尺寸：2.5m2.5m,格构梁规格：500mm(300mm)X50Omm,主筋上下各四根螺纹钢18,箍筋8间距150mm,锚杆位置在格构梁十字交点中心布置，采用螺纹钢25,锚杆送入岩层12m、18m,锚杆水平间距2.5m,垂直间距2.5m,入射角15度，采用M25纯水泥浆压力注浆。第二章编制根据建筑边坡工程技术规范GB50330-2023土层锚杆
3、与施工规范(GB50240-2023)锚杆喷射混凝土支护规范GB50086-2023混凝土构造工程施工质量验收规范(GB502042023)设计图纸所规定采用的重要施工规范和重要参照图集。我单位对现场的勘察，以及积累的成熟技术、施工工艺措施及同类工程的施工经验第三章编制原则1、安全第一的原则在施工组织设计的编制中一直按照技术可靠、措施得力、保证安全的原则确定施工方案。2、优质高效的原则加强领导，强化管理，优质高效。根据我单位在施工组织设计中明确承诺的质量目的，认真执行质量体系原则，保证创优规划和质量目的的实现。施工中强化原则管理，加强内部核算管理，减少工程成本，提高经济效益。3、方案优化欧）原
4、则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工方案日勺编制中，对各重要关键工序进行多种施工方案的综合比选。4、保证工期的原则根据建设单位对本工程的工期规定，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实行进度监控，抓住重点控制工程，保证实现工期目的，满足业重规定。5、科学配置的原则根据本工程的工程量大小及各项管理目的的规定，在施工组织上、施工要素实行科学配置，选派有施工经验的管理人员，组织专业化施工队伍，投入高效先进的施工设备，保证建设资金的周转使用，选用优质材料，保证人、财、物设备的科学合理配置。第四章施工组织我单位中标后,项目部组织施工
5、管理人员及施工班组，学习“设计图纸”及“施工组织设计方案”；熟悉施工的各措施技术，同步进行措施、质量、技术交底。勘查施工现场，搜集和理解施工场地地下管线分布状况。严禁盲目施工,导致管线破坏等损失。消除现场障碍物，平整施工场地。根据场地状况合理布置设备的安装、材料的堆放部位。理解供电、供水状况，电力、供水供应必须满足施工规定，并做好安全、文明施工的多种工作。一.建立组织机构拟为承包本协议工程设置的组织机构图。1、土石方填、挖施工组:负责土石方开挖、填筑、倒运和坡面修整等工作2、砌体施工组：挡土墙、坡面护脚、截水沟和排水沟基槽开挖、其他水沟水沟等浆砌石工作。3、锚孔钻进施工组：锚孔的钻进、锚孔清理
6、与进尺取样等工作。4、锚杆安装施工组：锚杆加工、锚杆安装及锚孔二次清理等工作。5、钢筋工程施工队：格构梁、面板、压顶梁等钢筋制作与安装工程。6、模板工程施工队：格构梁、面板，压顶梁等模板安装制作工程。7、混凝土工程施工队：灌注锚孔砂浆、浇筑格构梁、面板等混凝土工程。二、施工现场平面布置1、场地内施工道路设施采用原有公路处理临时施工道路。2、施工机械、材料堆放水泥、砂石料根据工程进展，分批运抵施工现场，并且必须按平面布置图位置进行堆放。4、施工人员食、住所安排根据规定现场不安排施工人员的I住宿，施工劳务人员统一居住，保证工作人员的昼夜做班时间，同步我企业也会在工地附近建立临时基地，为施工人员提供
7、及时、便捷的后勤服务。5、临时用水、用电设施为保证施工用电、用水的安全和以便，运用业主指定搭头处搭设临时用电和指定的水源用水。（注：施工现场平面布置附后。）三.施工计划1、材料检查计划本工程所有进入施工现场的)原材料必须进行检查，但凡未经检查和检查不合格的原材料一律不得使用，检查合格的原材料必须报现场项目经理同意后方可使用。详细计划规定如下：1、每批进场的钢筋，多种型号的钢筋必须进行一组原材检查，且代表数量不得超过60T；2、水泥每200T必须进行一组原材送检复试；3、砂石料每600T进行一组原材检测；4、所有进场的商品混凝土，每100m3抽检一组。5、钢筋接头每300个接头为一批，进行一组抗
8、拉送检；2、施工机械计划序号机械或设备名称数,1,额定功率(KW)生产能力用于施工部位备注1挖掘机1.Om31良好清土2运送车2t3良好运土3锚杆钻机2良好锚杆钻孔4空气压缩机2良好锚杆钻孔5注浆泵2良好锚杆注浆6灰浆搅拌机1良好制浆7钢筋拉伸机1良好加工钢筋8电焊机1良好加工钢筋9切割机1良好加工钢筋10钢筋方曲机1良好加工钢筋3、劳动力计划工种按工程施工阶段投入劳动力状况准备工作削坡施工锚杆施工混凝土施工砌体施工绿化施工其他施工挖运工8606955运送工O302300脚手架工OO50000钻工OO80000钢筋工OO45000泥水工OO08602制模工OO07000灌浆工OO40000电焊
9、工OO22000电工OO11100测量工O111101砌石工OO00700合计810253227583、施工进度计划进度计划横道图附后。第五章施工方案该工程分为三个施工段，分别为平台以上维持边坡现形坡形加固施工段、浮雕中部加固阶段、浮雕下部加固施工段、AB及CD加固施工段，浮雕以上加固阶段，施工时按本次序施工，防止雨季导致平台上方的垮塌，或下方开挖导致的土方失稳。（注：此工艺流程图重要针对平台如下边坡加固工程,平台以上作为第一施工段,不作填、挖工程，保持原坡形作喷锚加固。）I施工准备I施工工艺流程图一、施工准备项目部组织施工管理人员及施工班组，熟悉“设计图纸”及“施工组织设计方案”；熟悉施工的
10、各措施技术，同步进行措施、质量、技术交底。勘查施工现场，搜集和理解施工场地重要建筑分布状况。严禁盲目施工，导致破坏高速公路原始基础等损失。消除现场障碍物，平整施工场地。根据场地状况合理布置设备的安装、材料的堆放部位。理解供电、供水状况，电力、供水供应必须满足施工规定，并做好安全、文明施工的多种工作。二、放线本工程测量工作包括，锚杆钻孔点的测设、格构梁的定位测设、排水沟的定位及坡度控制和边坡沉降变形监测点的监测。测量工进入现场后，首先复测基准点坐标和标高，查对无误后，方可进行使用。放线时需在坡面上放出纵横格构梁的中心线，首先找直坡底线，两头搭设脚手架，并拉通线，然后按设计规定向上排列其他格构横梁
11、。均分同样将中心线拉出。定纵格构梁中心线时，首先确定工作缝位置，然后按间距向此外一侧排列，并钉桩拉线。纵横线交点即为钻孔点，用白灰做出标识。排水沟的定位、监测测量及坡度控制，采用全站仪进行。三、土方开挖坡面要按设计规定严格分段跳槽开挖，每段以IOm长为宜，每段开挖的深度根据坡面设计的坡度而定，当开挖深度过大时，再采用分层开挖，每层开挖的!最大深度取决于在支护投入工作前土壁可以自稳而不发生滑动破坏能力，一般为1.0-1.5m左右，也可取锚杆竖向间距2.5m为一开挖层。土层条件很好时,各水平分段之间可连挖，土质不好时应采用跳挖。尤其要注意每开挖段、开挖层之间的衔接，严禁出现超挖而导致的边坡土体松动
12、或少挖出现鼓包，以至于错层，不适宜于后期浮雕工程的施工。（注：施工区段划分图附后。）四、布置孔位在支护工作面形成后，运用经纬仪或全站仪及皮尺，根据设计方案在实地测量确定锚孔位置，锚孔位置误差W100mm。五、钻孔1、钻机的）安装应做到“正、平、稳、固”规定，保证钻机受力后不摇摆、不移位。钻机的方位，倾角、水平度和开孔钻头落点差均应复测，保证精确。为防止开孔钻头摆动大而导致孔位编移，可用孔口定位器辅助开孔。2、在确定锚杆孔位置后，采用钻机按设计方案角度0二15及对应的钻孔长度进行钻进成孔。钻孔孔径为120mm；钻机施工前应调整好角度，角度误差Wloo钻进时应做好原始记录，发现异常状况，应及时向设
13、计人员进行汇报。3、清孔成孔后，应将孔壁上附着的粉尘、泥屑使用高压空气进行彻底清理，以保证注浆体与孔壁的黏结强度。当钻孔过程中有地下水从孔口溢出时，应采用固结注浆，以免锚固段注浆体流失或强度减少。待钻孔完毕并清理洁净后应对孔进行临时封堵，不得使碎屑杂物进入孔内。六、锚杆加工及安装1、锚杆制作锚杆的材料必须符合设计规范规定，经抽样送检合格后方可使用。组装前钢筋应平直，除垢除锈。锚杆下料长度：锚杆下料长度二设计标注长度，误差不超过30mm钢筋的接头应采用闪光对焊或搭接焊接头，采用双面搭接焊日勺焊接长度为5do锚杆制作进沿拉杆钢筋按15003000设置对中央支架，对中央架和隔离架的支撑高度均不不不小
14、于30Innl,保证拉杆钢筋的保护层厚度不不不小于30mm,加工好的拉杆钢筋必须保证顺直。2、锚杆安装安装锚杆前应对钻孔重新进行检查，对塌孔、掉块进行清理或处理。锚杆安装前要对锚杆体，进行详细检查，对损坏的防护层、配件应进行恢复。推送锚杆时用力需均匀一致，应防止在推送过程中损伤锚杆配件和防护层。推送锚杆时不得使锚杆体转动。当推送锚杆困难时，应将锚杆抽出，对抽出的锚杆应仔细地进行检查，并对安放固定器的有效性、锚杆的防护层的损坏程度、孔的清洁度进行观测。安放杆体时，应防止杆体扭压、弯曲，杆体放入角度应与钻孔角度保持一致。杆体插入孔内深度不应不不小于锚杆长度95%,杆体安放后不得随意敲击；不得悬挂重物。七、注浆锚杆安装完毕后立即进行注浆，防止锚杆锈蚀。根据锚孔的深度，注浆是采用两次注浆。1、注浆材料：砂浆采用M25水泥砂浆。因工期需要可适量掺入早强减水剂。2、注浆管在注浆时送入孔底，在注浆时边注边拔使注浆管一直有5m长埋于浆液中，直到注满为止，当孔
