1、多功能LED手电筒是一种非常便携和实用的照明工具，在露营、夜间户外活动或者紧急情况下都能派上用场。而多功能LED手电筒之所以如此受欢迎，很大程度上得益于其采用了三功能开关降压型芯片。三功能开关降压型芯片是一种高效节能的电路设计,能够有效地管理LED手电筒的亮度和功耗。它主要通过三个功能来控制手电筒的工作模式，包括高亮模式、低亮模式和闪烁模式。用户可以通过简单的操作来切换不同的模式，以满足不同环境下的照明需求。在高亮模式下，LED手电筒能够提供强而明亮的照明效果，非常适合户外探险或者夜间搜索使用。而在低亮模式下，LED手电筒的亮度会降低，从而延长电池的使用时间。这对于需要长时间照明的场景尤为实用

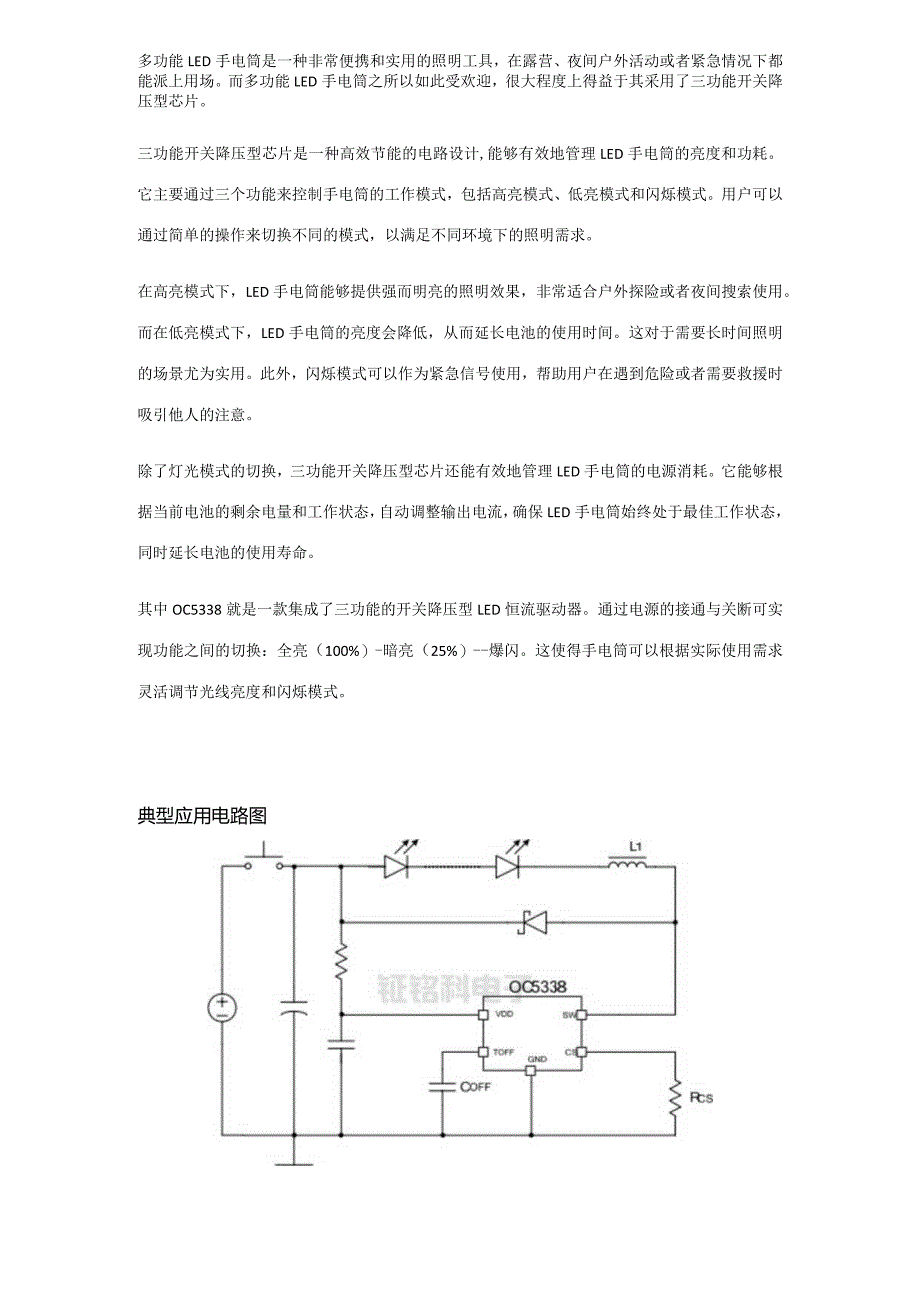

2、。此外，闪烁模式可以作为紧急信号使用，帮助用户在遇到危险或者需要救援时吸引他人的注意。除了灯光模式的切换，三功能开关降压型芯片还能有效地管理LED手电筒的电源消耗。它能够根据当前电池的剩余电量和工作状态，自动调整输出电流，确保LED手电筒始终处于最佳工作状态，同时延长电池的使用寿命。其中OC5338就是一款集成了三功能的开关降压型LED恒流驱动器。通过电源的接通与关断可实现功能之间的切换：全亮（100%）-暗亮（25%）-爆闪。这使得手电筒可以根据实际使用需求灵活调节光线亮度和闪烁模式。典型应用电路图OC5338内置100V/3A功率MOS,采用固定关断时间的控制方式，关断时间可通过外部电容进

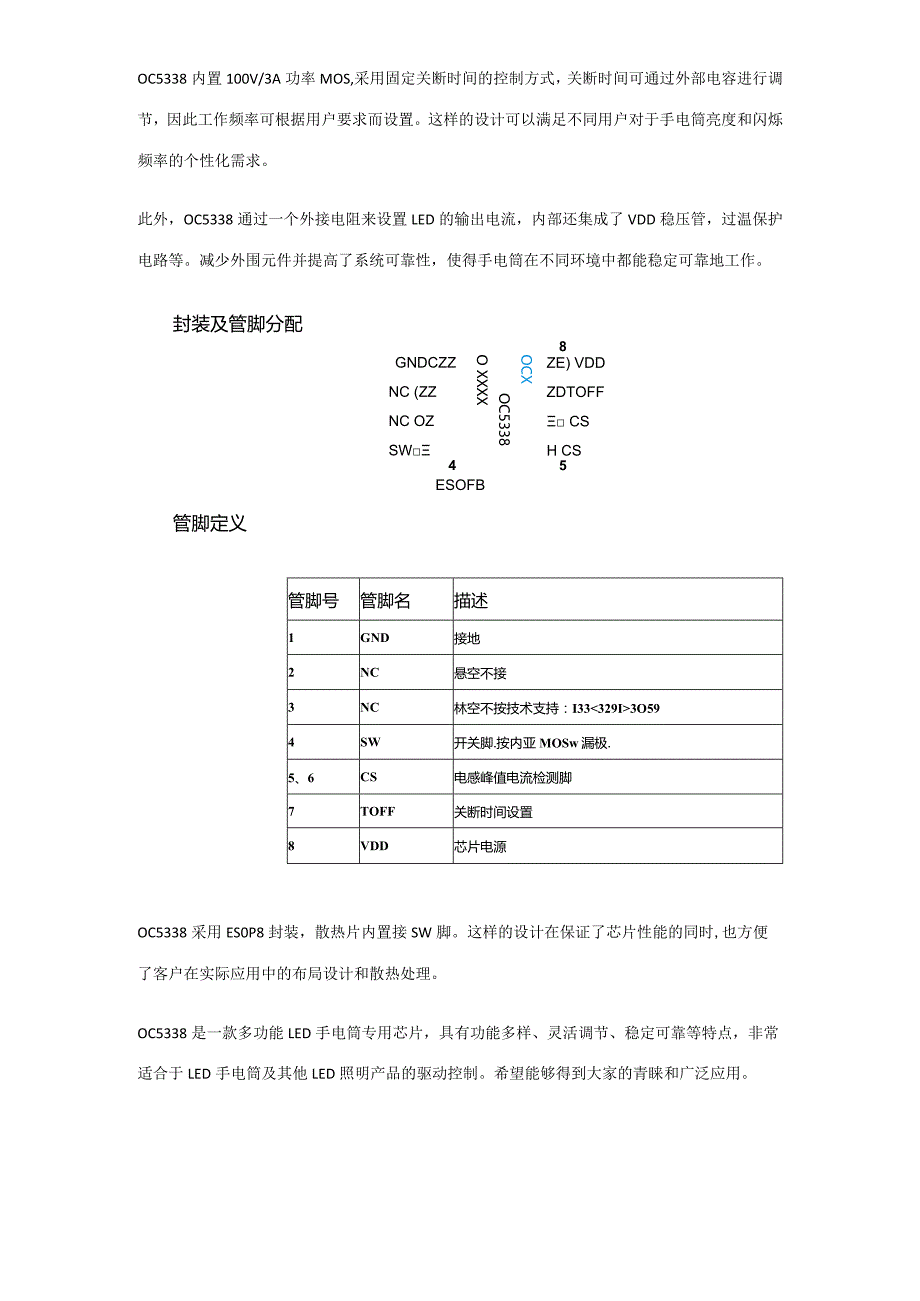

3、行调节，因此工作频率可根据用户要求而设置。这样的设计可以满足不同用户对于手电筒亮度和闪烁频率的个性化需求。此外，OC5338通过一个外接电阻来设置LED的输出电流，内部还集成了VDD稳压管，过温保护电路等。减少外围元件并提高了系统可靠性，使得手电筒在不同环境中都能稳定可靠地工作。封装及管脚分配GNDCZZNC (ZZNC OZSW4OCXOC5338 O XXXX8ZE) VDDZDTOFF CSH CS5ESOFB管脚定义管脚号管脚名描述1GND接地2NC悬空不接3NC林空不按技术支持：I333O594SW开关脚.按内亚MOSw漏极.5、6CS电感峰值电流检测脚7TOFF关断时间设置8VDD芯片电源OC5338采用ES0P8封装，散热片内置接SW脚。这样的设计在保证了芯片性能的同时,也方便了客户在实际应用中的布局设计和散热处理。OC5338是一款多功能LED手电筒专用芯片，具有功能多样、灵活调节、稳定可靠等特点，非常适合于LED手电筒及其他LED照明产品的驱动控制。希望能够得到大家的青睐和广泛应用。
