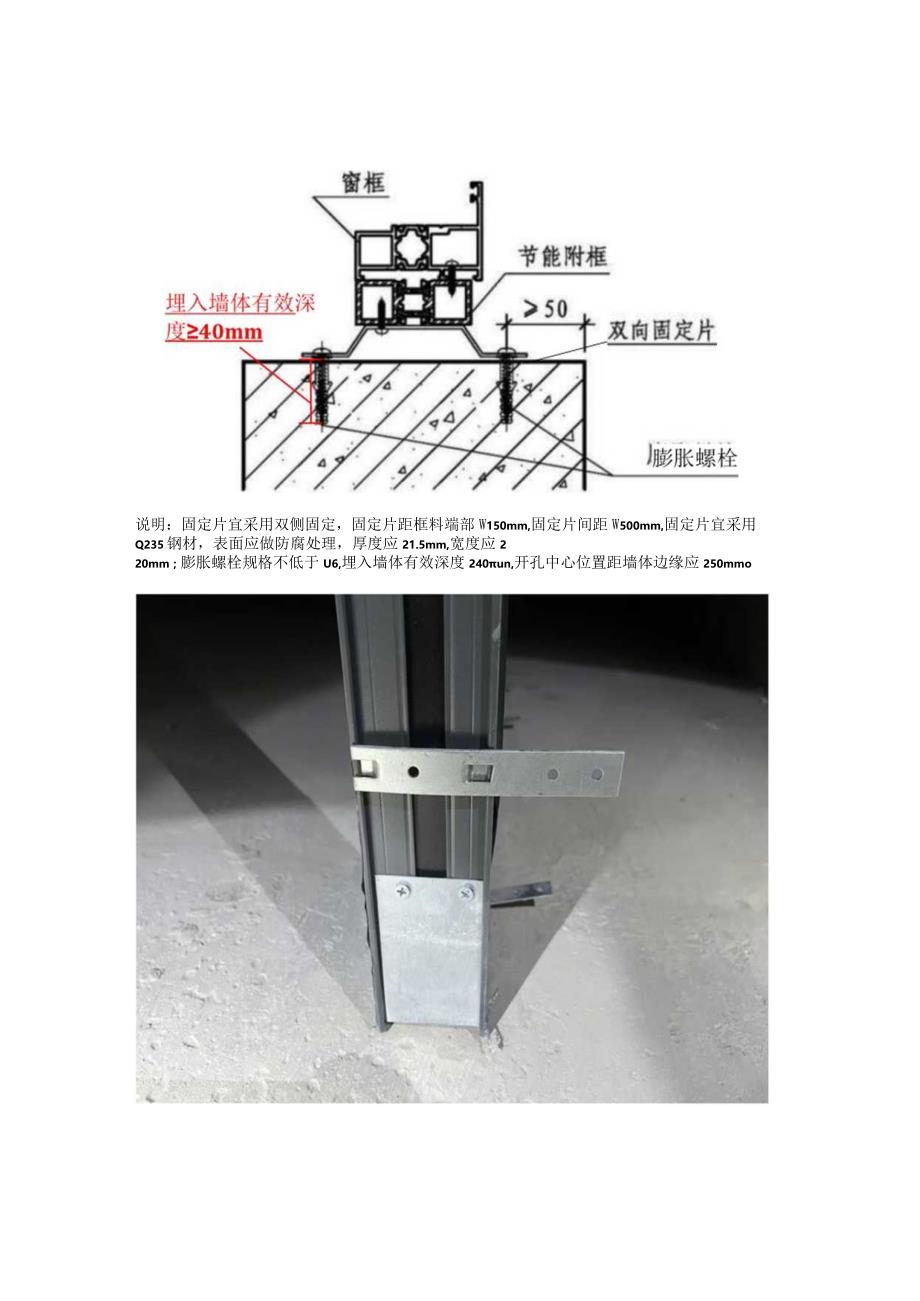

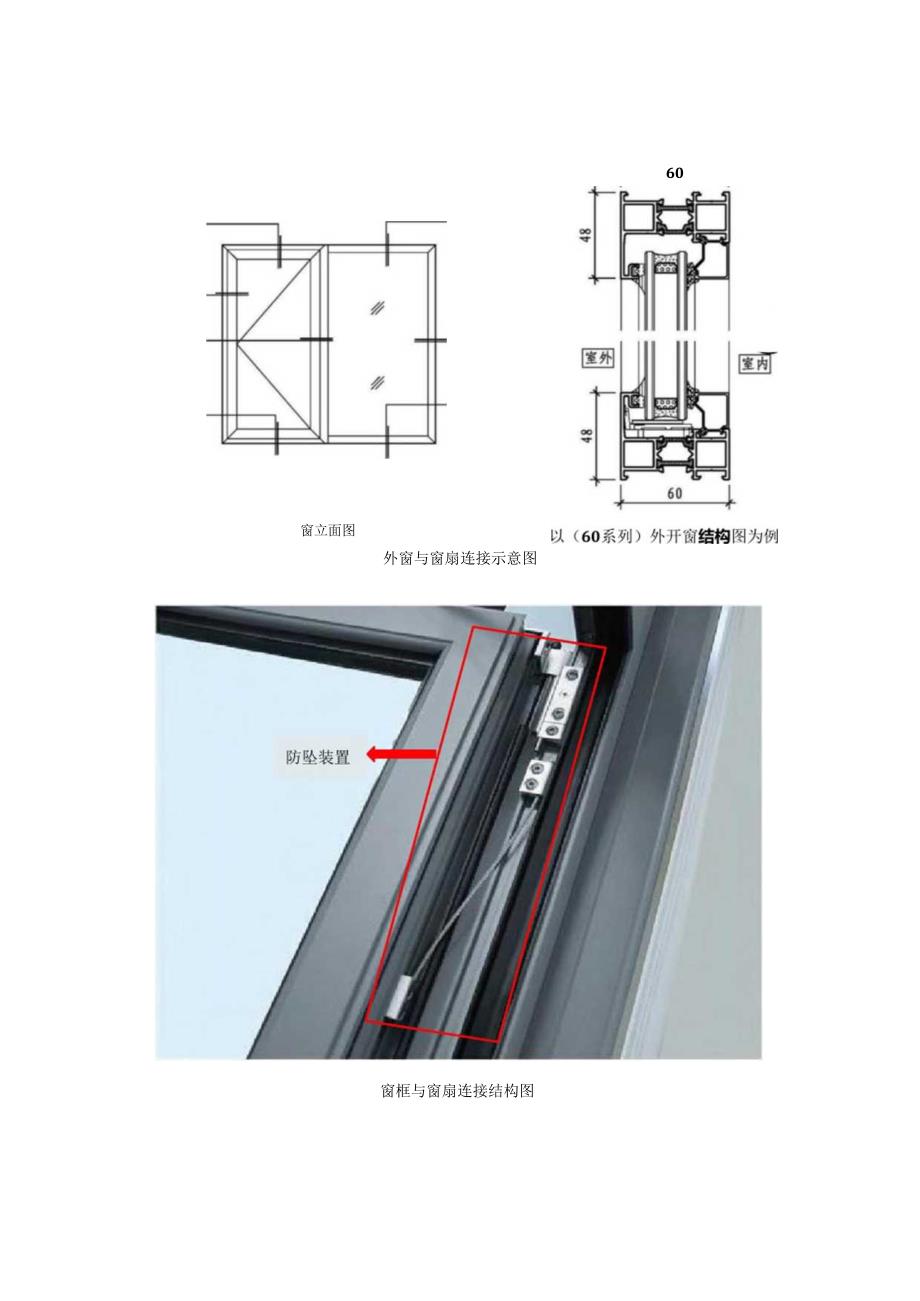

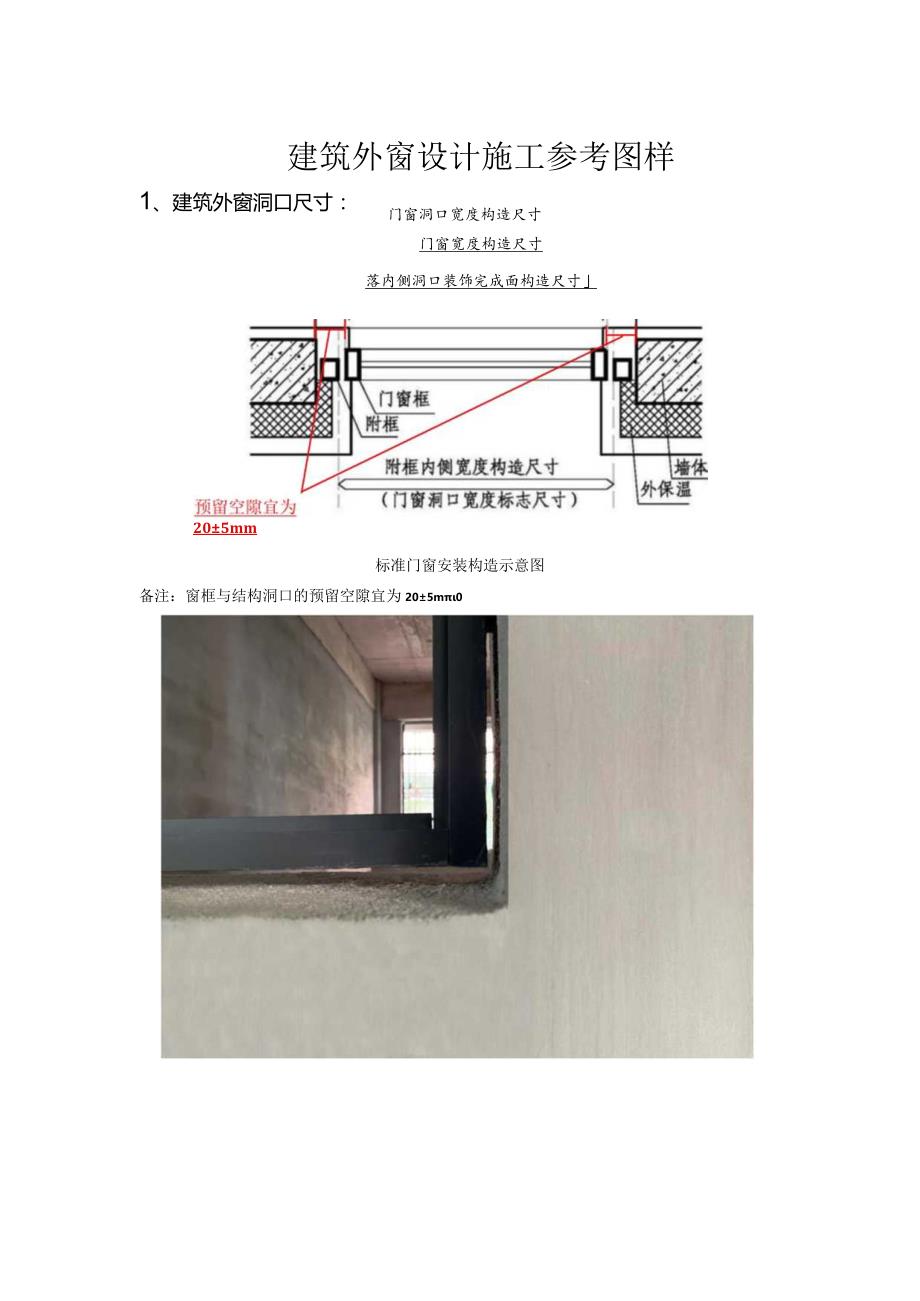

建筑外窗设计施工参考图样1、建筑外窗洞口尺寸：门窗洞口宽度构造尺寸门窗宽度构造尺寸落内侧洞口装饰完成面构造尺寸205mm标准门窗安装构造示意图备注：窗框与结构洞口的预留空隙宜为205m0说明：固定片宜采用双侧固定，固定片距框料端部W150mm,固定片间距W500mm,固定片宜采用Q235钢材，表面应做防腐处理，厚度应21.5mm,宽度应220mm；膨胀螺栓规格不低于U6,埋入墙体有效深度240un,开孔中心位置距墙体边缘应250mmo窗立面图60外窗与窗扇连接示意图窗框与窗扇连接结构图4、窗口节点构造示意图：窗框节点构造密封示意图说明：窗下框及两侧底部200三范围内采用防水砂浆填塞，其他部位填塞发泡剂时,应从下向上连续施打，不可形成断开缝，及时回压，发泡剂填塞密实无孔洞，两种材料结合部位，砂浆界面内高外低。泡沫胶填充预留空隙图耐候胶料封堵密实图
