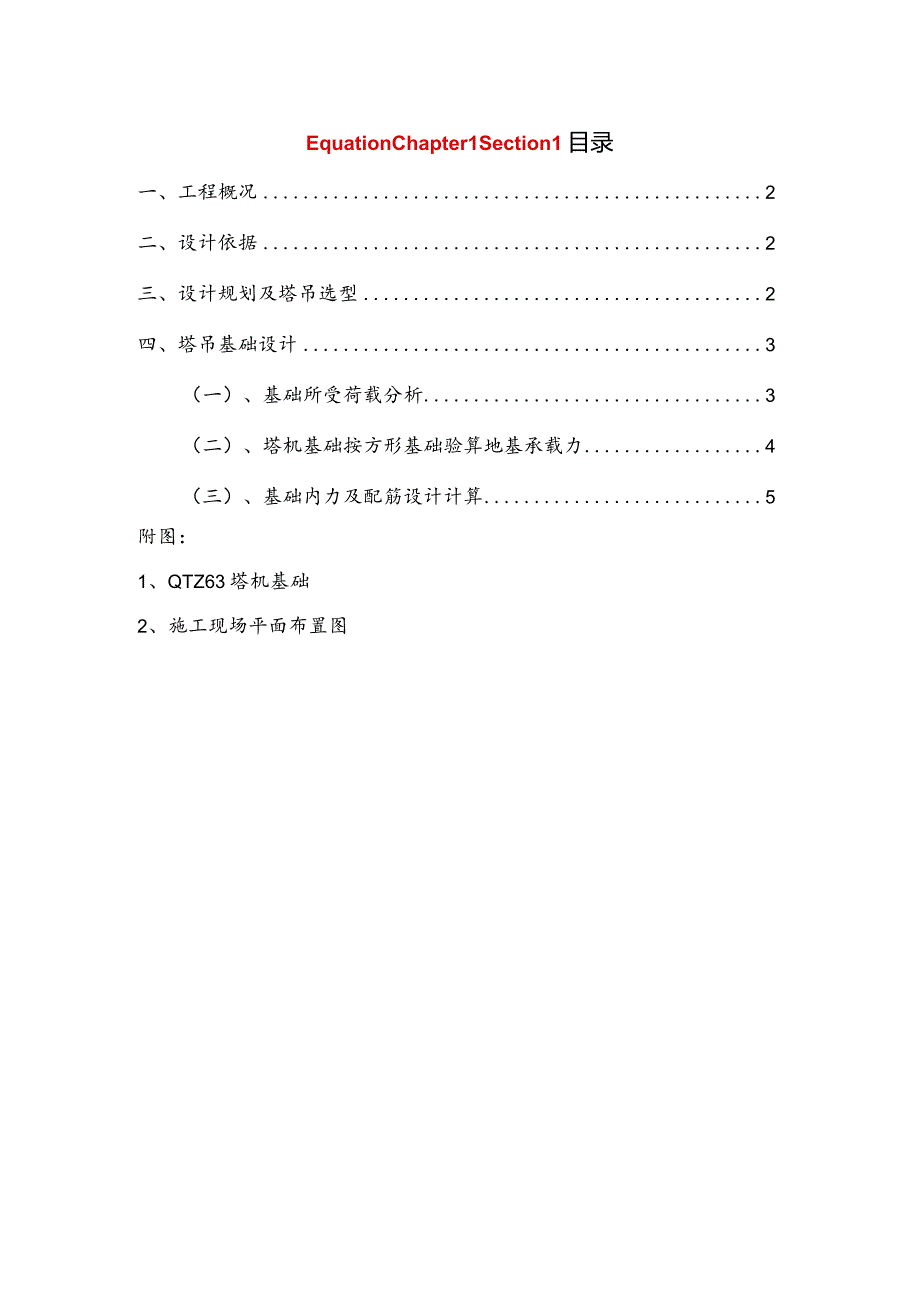

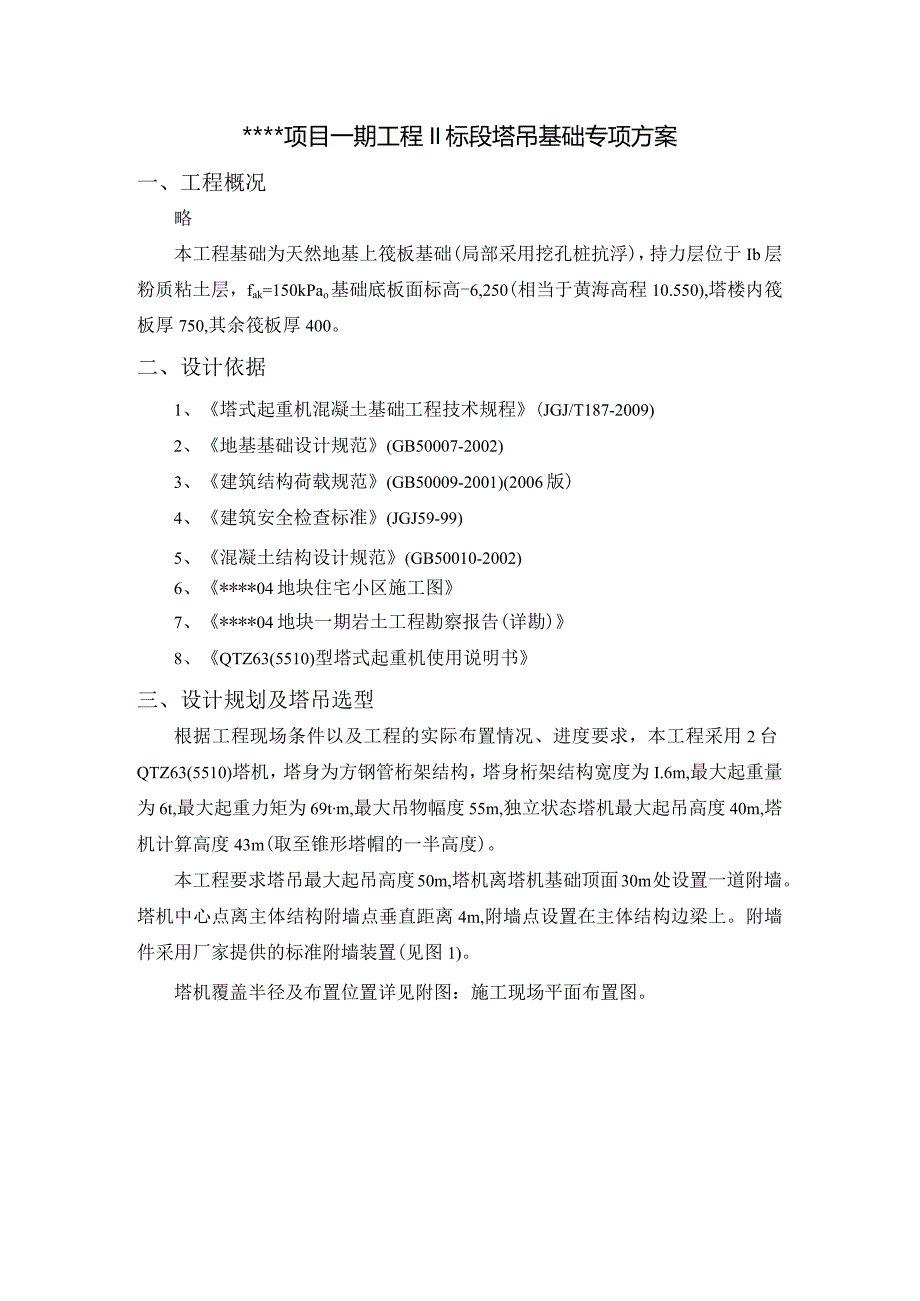

1、EquationChapter1Section1目录一、工程概况2二、设计依据2三、设计规划及塔吊选型2四、塔吊基础设计3（一）、基础所受荷载分析3（二）、塔机基础按方形基础验算地基承载力4（三）、基础内力及配筋设计计算5附图：1、QTZ63塔机基础2、施工现场平面布置图*项目一期工程Il标段塔吊基础专项方案一、工程概况略本工程基础为天然地基上筏板基础(局部采用挖孔桩抗浮)，持力层位于Ib层粉质粘土层，fak=150kPao基础底板面标高-6,250(相当于黄海高程10.550),塔楼内筏板厚750,其余筏板厚400。二、设计依据1、塔式起重机混凝土基础工程技术规程(JGJ/T187-2009
2、)2、地基基础设计规范(GB50007-2002)3、建筑结构荷载规范(GB50009-2001)(2006版)4、建筑安全检查标准(JGJ59-99)5、混凝土结构设计规范(GB50010-2002)6、*04地块住宅小区施工图7、*04地块一期岩土工程勘察报告(详勘)8、QTZ63(5510)型塔式起重机使用说明书三、设计规划及塔吊选型根据工程现场条件以及工程的实际布置情况、进度要求，本工程采用2台QTZ63(5510)塔机，塔身为方钢管桁架结构，塔身桁架结构宽度为I.6m,最大起重量为6t,最大起重力矩为69tm,最大吊物幅度55m,独立状态塔机最大起吊高度40m,塔机计算高度43m(取
3、至锥形塔帽的一半高度)。本工程要求塔吊最大起吊高度50m,塔机离塔机基础顶面30m处设置一道附墙。塔机中心点离主体结构附墙点垂直距离4m,附墙点设置在主体结构边梁上。附墙件采用厂家提供的标准附墙装置(见图1)。塔机覆盖半径及布置位置详见附图：施工现场平面布置图。m 30图1附墙件设置z 1900 , 800z 800z 1900 z 540四、塔吊基础设计根据工程地质勘察报告（1#塔基选用勘察报告ZK81勘探点地质参数，2#塔基选用勘察报告ZK53勘探点地质参数），持力层地基为可塑状态的粉质粘土，地基承载力特征值乙=150kPa,重度y=19.5kNm3,地下水位在自然地面下0.3m0.6m以
4、下，且无软弱下卧层，故采用天然地基上方形基础，其尺寸为bXh=5400mm5400mm1250mm,混凝土强度等级C35。塔机基础顶面与地下室底板顶面相平，基础埋置深度为085m,基础顶面不覆土。塔机基础示意图如图2。OJ,1900,800z800z1900,530,A-A0.OOO相当于黄海高程16.800图2塔机基础平面和A-A剖面（一）、基础所受荷载分析图3塔机竖向荷载简图根据塔吊说明书荷载参数，由试算可得，塔机在非工作状态时对基础传递的倾覆力矩最大，故应按非工作状态的荷载组合进行地基基础设计。非工作状态下塔机对基础顶面的作用及基础自重1）倾覆力矩标准值MK=420kN.m2）水平荷载标
5、准值Fv=70.2W3）竖向荷载标准值塔机自重氏=374.00火N基础自重Gk=5.4x5.4x1.25x25=911.25kN（二）、塔机基础按方形基础验算地基承载力1 .计算修正后的地基承载力特征值=kWzS-3)+dm(d-0.5)=150+0.319.5(5.4-3)+1.6l9.5X(0.85-0.5)=174.96kNm22 .地基承载力验算按塔式起重机混凝土基础工程技术规程JGJ/T187-2009的规定验算，倾覆力矩沿方形基础对角线作用，见图4。图4双向偏心荷载作用下矩形基础的基底压力（偏心荷载在核心区外）=-32.76 kNm20374+911.25C14200.7125.4
6、5.45d6应按偏心荷载合力作用点在核心区外的公式计算。偏心、品巨e =Mk+Fv-h_1420+70.2x1.25F+G374+911.25b54=1.17w?-=1.35kN.m4454b,=l,=-1.17x0.71=1.86m2M=1.86X1.86=3.46/0.1254=3.6W相差5%以内，符合要求。Pimax氏+Gk3b,1285.2531.861.86= 123.83 kNm2F1符合要求！2.计算方形基础配筋配筋面积:=205 Imm2Mx653.52IO60.fy0.9(1250-70)300实配：基础底面双向配筋为a16200,基础顶面双向配筋a14200,竖向连接筋为中10500o
