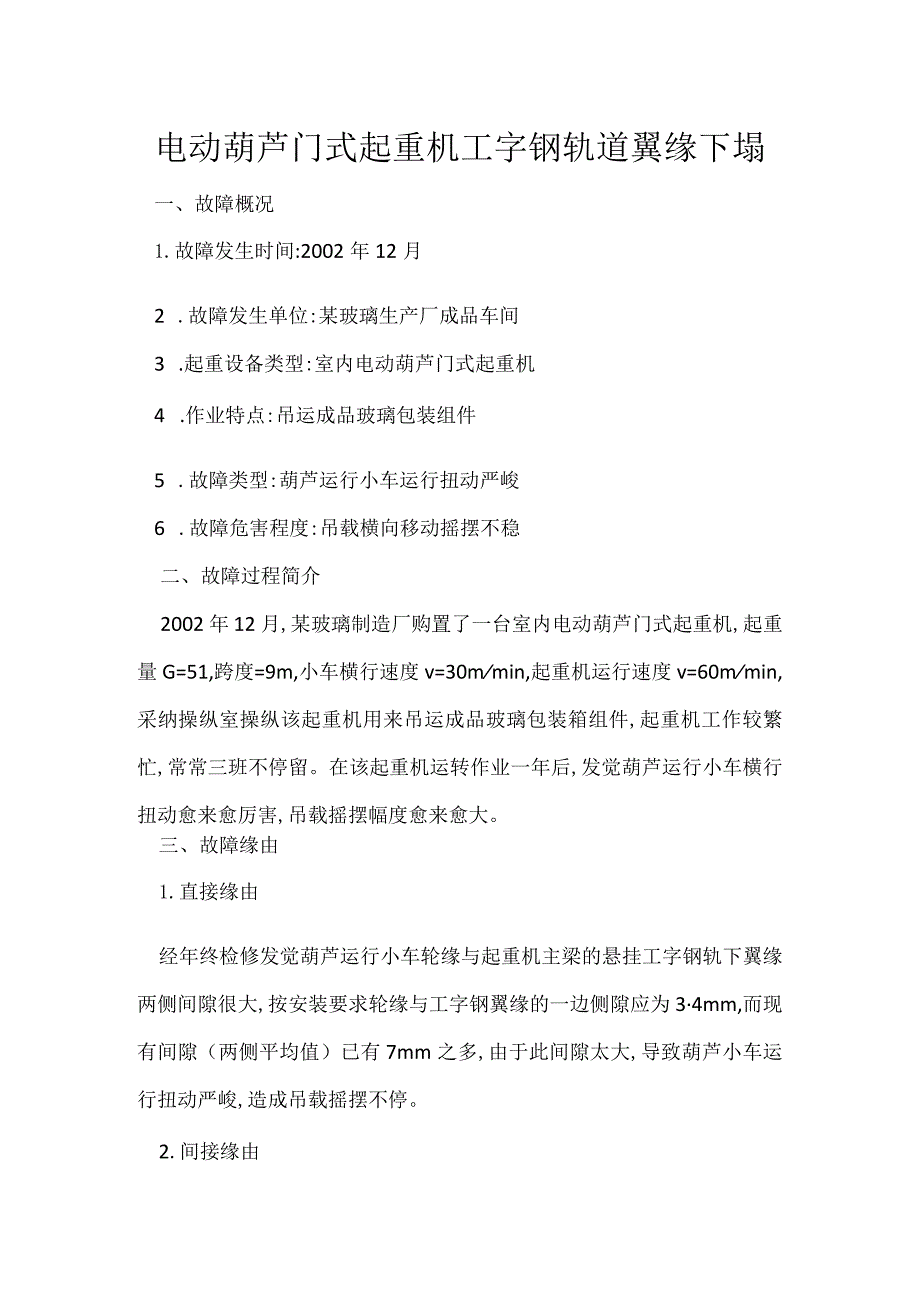

其他伤害-电动葫芦门式起重机工字钢轨道翼缘下塌.docx_第1页
第1页 / 共2页

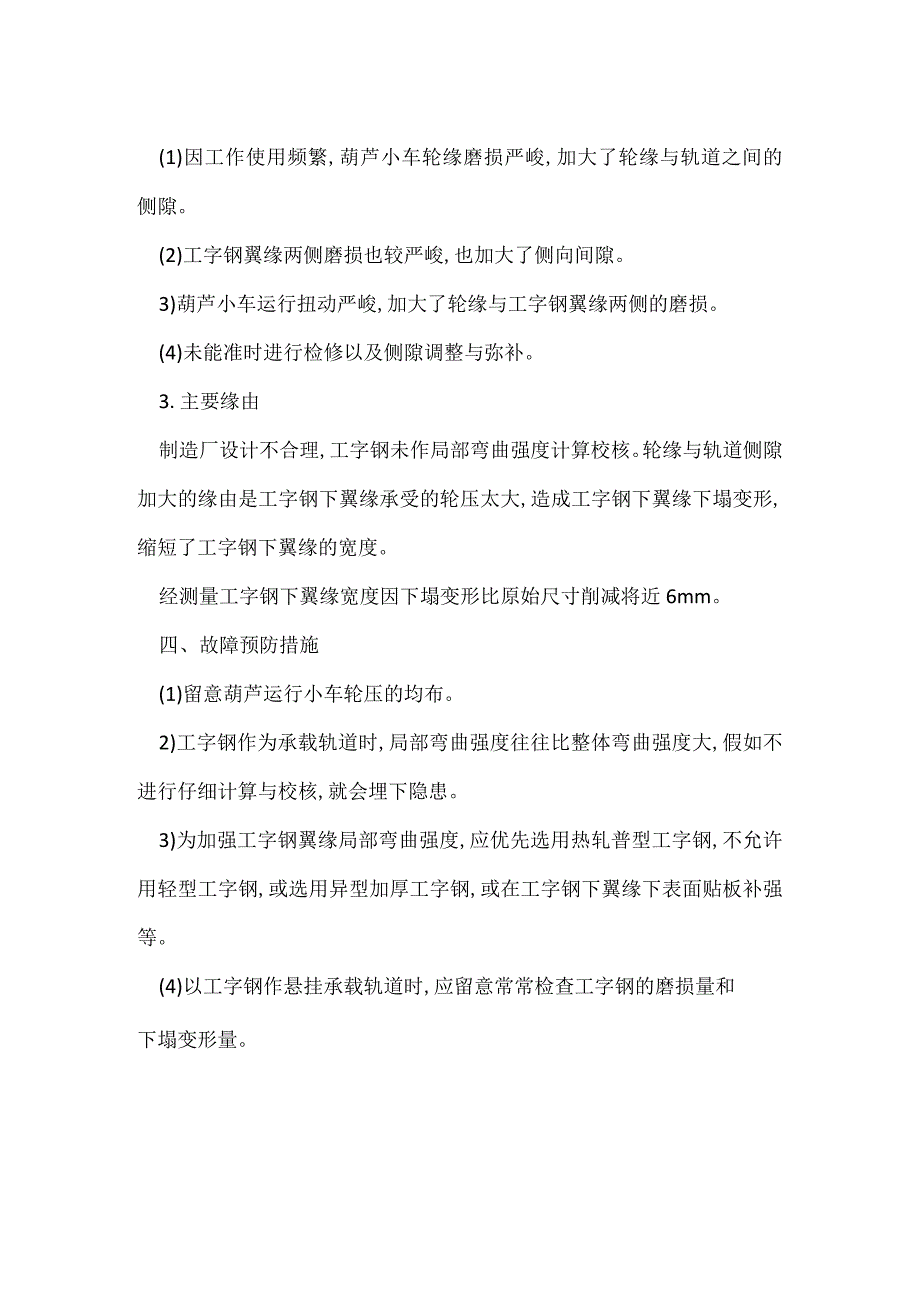

其他伤害-电动葫芦门式起重机工字钢轨道翼缘下塌.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《其他伤害-电动葫芦门式起重机工字钢轨道翼缘下塌.docx》由会员分享,可在线阅读,更多相关《其他伤害-电动葫芦门式起重机工字钢轨道翼缘下塌.docx(2页珍藏版)》请在第壹文秘上搜索。

1、电动葫芦门式起重机工字钢轨道翼缘下塌一、故障概况1.故障发生时间:2002年12月2 .故障发生单位:某玻璃生产厂成品车间3 .起重设备类型:室内电动葫芦门式起重机4 .作业特点:吊运成品玻璃包装组件5 .故障类型:葫芦运行小车运行扭动严峻6 .故障危害程度:吊载横向移动摇摆不稳二、故障过程简介2002年12月,某玻璃制造厂购置了一台室内电动葫芦门式起重机,起重量G=51,跨度=9m,小车横行速度v=30mmin,起重机运行速度v=60mmin,采纳操纵室操纵该起重机用来吊运成品玻璃包装箱组件,起重机工作较繁忙,常常三班不停留。在该起重机运转作业一年后,发觉葫芦运行小车横行扭动愈来愈厉害,吊载

2、摇摆幅度愈来愈大。三、故障缘由1.直接缘由经年终检修发觉葫芦运行小车轮缘与起重机主梁的悬挂工字钢轨下翼缘两侧间隙很大,按安装要求轮缘与工字钢翼缘的一边侧隙应为34mm,而现有间隙(两侧平均值)已有7mm之多,由于此间隙太大,导致葫芦小车运行扭动严峻,造成吊载摇摆不停。2.间接缘由(1)因工作使用频繁,葫芦小车轮缘磨损严峻,加大了轮缘与轨道之间的侧隙。(2)工字钢翼缘两侧磨损也较严峻,也加大了侧向间隙。3)葫芦小车运行扭动严峻,加大了轮缘与工字钢翼缘两侧的磨损。(4)未能准时进行检修以及侧隙调整与弥补。3.主要缘由制造厂设计不合理,工字钢未作局部弯曲强度计算校核。轮缘与轨道侧隙加大的缘由是工字钢下翼缘承受的轮压太大,造成工字钢下翼缘下塌变形,缩短了工字钢下翼缘的宽度。经测量工字钢下翼缘宽度因下塌变形比原始尺寸削减将近6mm。四、故障预防措施(1)留意葫芦运行小车轮压的均布。2)工字钢作为承载轨道时,局部弯曲强度往往比整体弯曲强度大,假如不进行仔细计算与校核,就会埋下隐患。3)为加强工字钢翼缘局部弯曲强度,应优先选用热轧普型工字钢,不允许用轻型工字钢,或选用异型加厚工字钢,或在工字钢下翼缘下表面贴板补强等。(4)以工字钢作悬挂承载轨道时,应留意常常检查工字钢的磨损量和下塌变形量。
