《墙砖空鼓原因分析及防范措施.docx》由会员分享，可在线阅读，更多相关《墙砖空鼓原因分析及防范措施.docx（2页珍藏版）》请在第壹文秘上搜索。

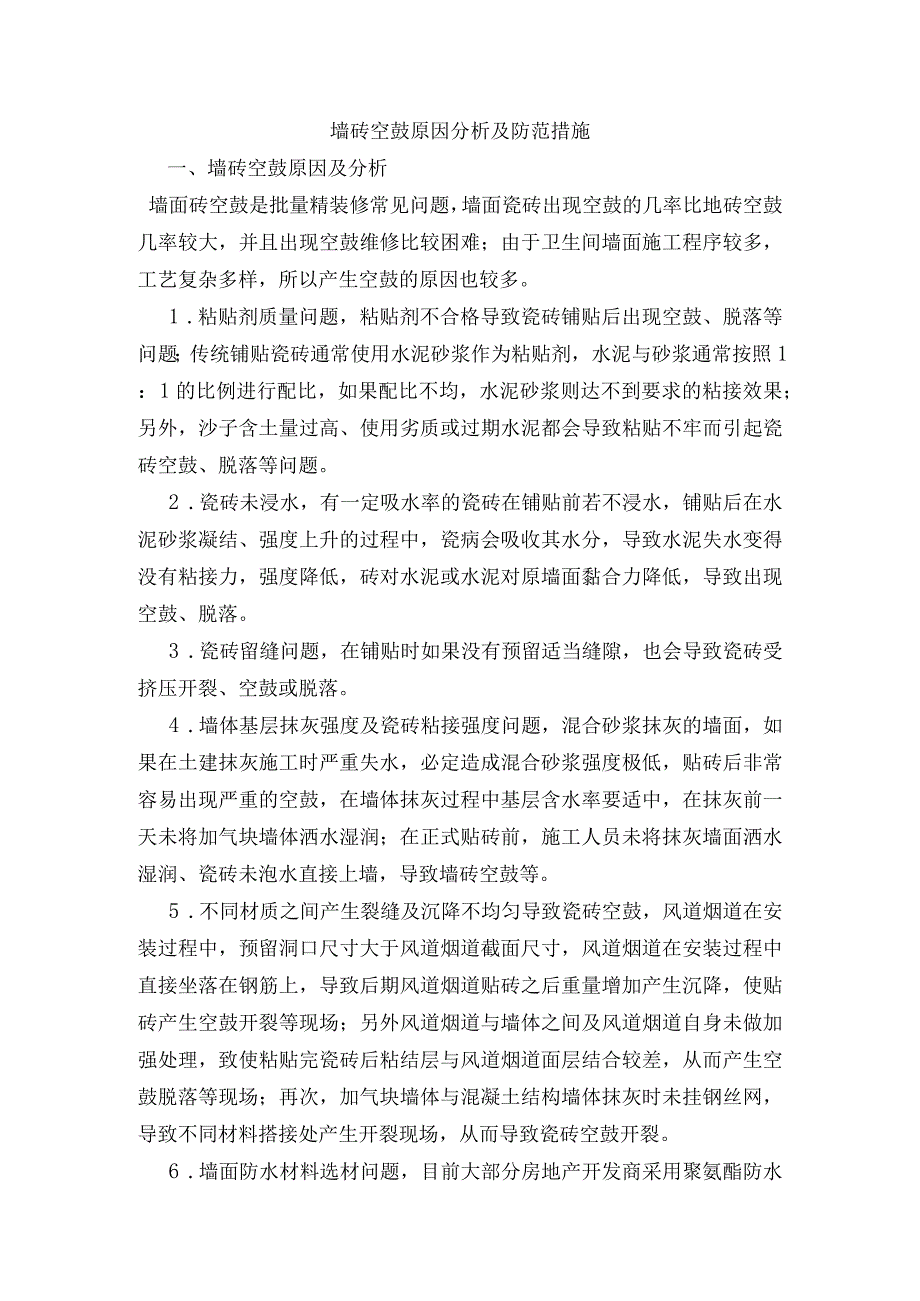

1、墙砖空鼓原因分析及防范措施一、墙砖空鼓原因及分析墙面砖空鼓是批量精装修常见问题，墙面瓷砖出现空鼓的几率比地砖空鼓几率较大，并且出现空鼓维修比较困难；由于卫生间墙面施工程序较多，工艺复杂多样，所以产生空鼓的原因也较多。1 .粘贴剂质量问题，粘贴剂不合格导致瓷砖铺贴后出现空鼓、脱落等问题；传统铺贴瓷砖通常使用水泥砂浆作为粘贴剂，水泥与砂浆通常按照1：1的比例进行配比，如果配比不均，水泥砂浆则达不到要求的粘接效果；另外，沙子含土量过高、使用劣质或过期水泥都会导致粘贴不牢而引起瓷砖空鼓、脱落等问题。2 .瓷砖未浸水，有一定吸水率的瓷砖在铺贴前若不浸水，铺贴后在水泥砂浆凝结、强度上升的过程中，瓷病会吸收
2、其水分，导致水泥失水变得没有粘接力，强度降低，砖对水泥或水泥对原墙面黏合力降低，导致出现空鼓、脱落。3 .瓷砖留缝问题，在铺贴时如果没有预留适当缝隙，也会导致瓷砖受挤压开裂、空鼓或脱落。4 .墙体基层抹灰强度及瓷砖粘接强度问题，混合砂浆抹灰的墙面，如果在土建抹灰施工时严重失水，必定造成混合砂浆强度极低，贴砖后非常容易出现严重的空鼓，在墙体抹灰过程中基层含水率要适中，在抹灰前一天未将加气块墙体洒水湿润；在正式贴砖前，施工人员未将抹灰墙面洒水湿润、瓷砖未泡水直接上墙，导致墙砖空鼓等。5 .不同材质之间产生裂缝及沉降不均匀导致瓷砖空鼓，风道烟道在安装过程中，预留洞口尺寸大于风道烟道截面尺寸，风道烟道

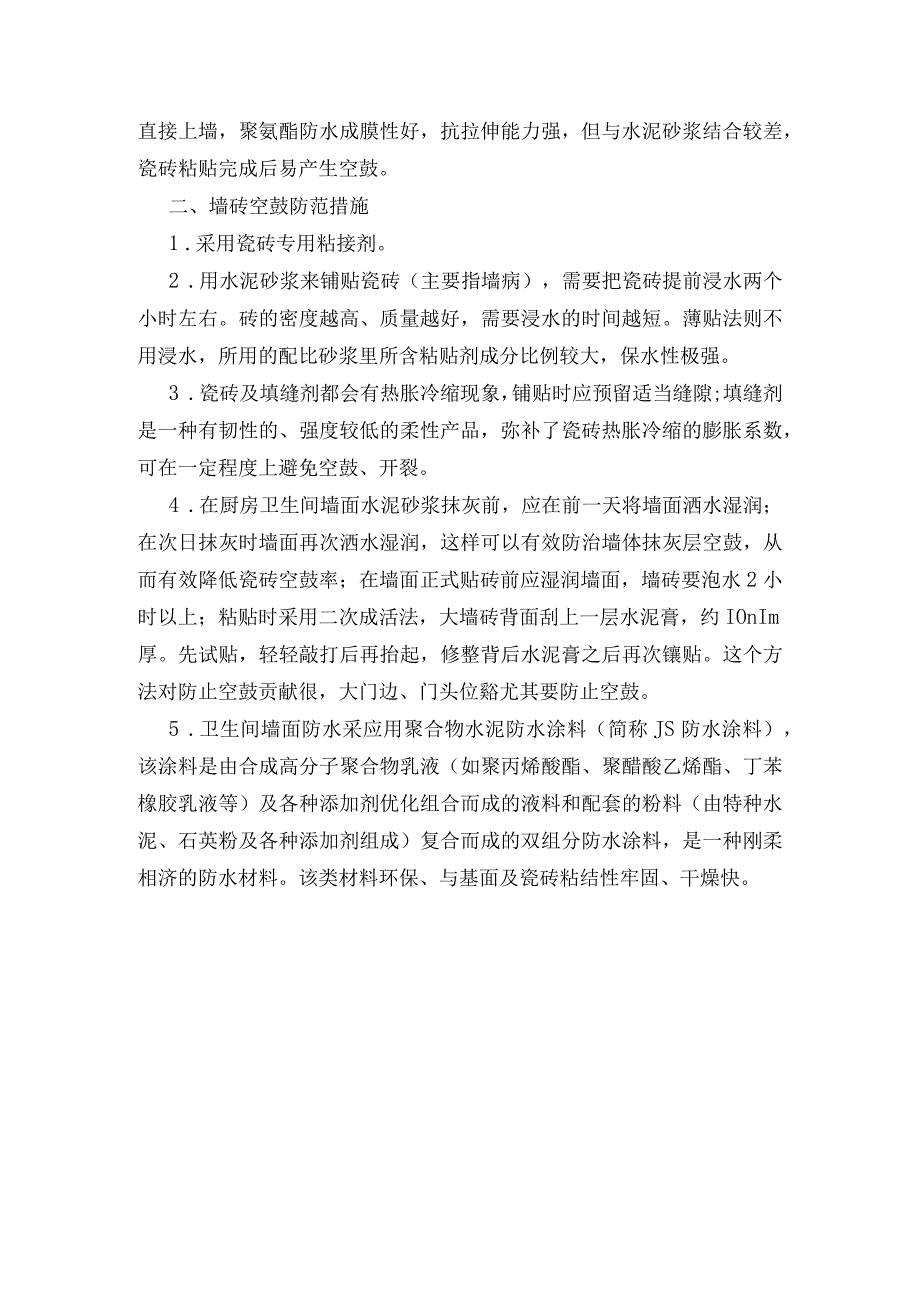

3、在安装过程中直接坐落在钢筋上，导致后期风道烟道贴砖之后重量增加产生沉降，使贴砖产生空鼓开裂等现场；另外风道烟道与墙体之间及风道烟道自身未做加强处理，致使粘贴完瓷砖后粘结层与风道烟道面层结合较差，从而产生空鼓脱落等现场；再次，加气块墙体与混凝土结构墙体抹灰时未挂钢丝网，导致不同材料搭接处产生开裂现场，从而导致瓷砖空鼓开裂。6 .墙面防水材料选材问题，目前大部分房地产开发商采用聚氨酯防水直接上墙，聚氨酯防水成膜性好，抗拉伸能力强，但与水泥砂浆结合较差，瓷砖粘贴完成后易产生空鼓。二、墙砖空鼓防范措施1 .采用瓷砖专用粘接剂。2 .用水泥砂浆来铺贴瓷砖（主要指墙病），需要把瓷砖提前浸水两个小时左右。砖
4、的密度越高、质量越好，需要浸水的时间越短。薄贴法则不用浸水，所用的配比砂浆里所含粘贴剂成分比例较大，保水性极强。3 .瓷砖及填缝剂都会有热胀冷缩现象，铺贴时应预留适当缝隙;填缝剂是一种有韧性的、强度较低的柔性产品，弥补了瓷砖热胀冷缩的膨胀系数，可在一定程度上避免空鼓、开裂。4 .在厨房卫生间墙面水泥砂浆抹灰前，应在前一天将墙面洒水湿润；在次日抹灰时墙面再次洒水湿润，这样可以有效防治墙体抹灰层空鼓，从而有效降低瓷砖空鼓率；在墙面正式贴砖前应湿润墙面，墙砖要泡水2小时以上；粘贴时采用二次成活法，大墙砖背面刮上一层水泥膏，约IOnIm厚。先试贴，轻轻敲打后再抬起，修整背后水泥膏之后再次镶贴。这个方法对防止空鼓贡献很，大门边、门头位谿尤其要防止空鼓。5 .卫生间墙面防水采应用聚合物水泥防水涂料（简称JS防水涂料），该涂料是由合成高分子聚合物乳液（如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡胶乳液等）及各种添加剂优化组合而成的液料和配套的粉料（由特种水泥、石英粉及各种添加剂组成）复合而成的双组分防水涂料，是一种刚柔相济的防水材料。该类材料环保、与基面及瓷砖粘结性牢固、干燥快。
