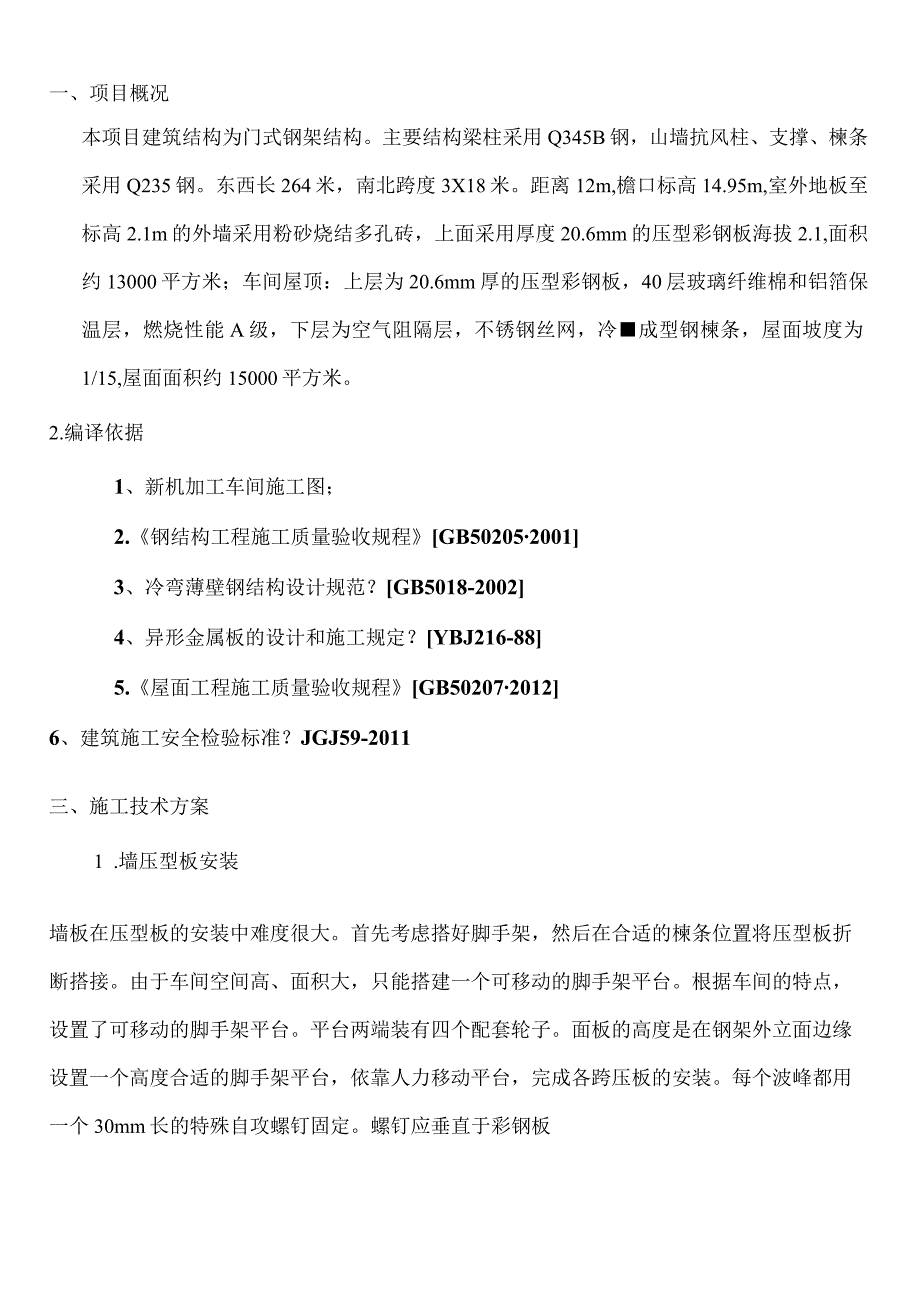

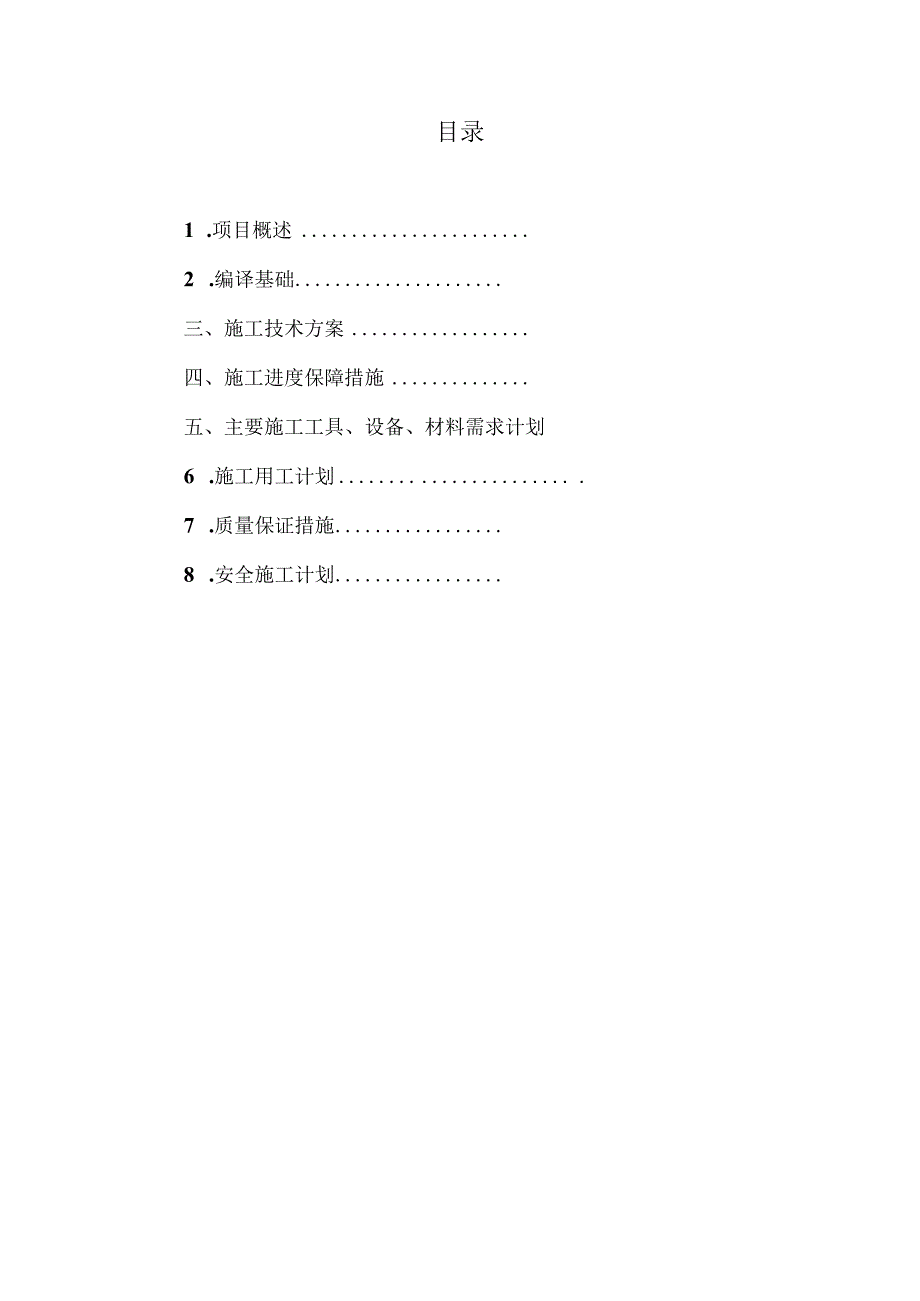

1、外墙及屋面彩钢瓦施工方案目录1 .项目概述2 .编译基础三、施工技术方案四、施工进度保障措施五、主要施工工具、设备、材料需求计划6 .施工用工计划7 .质量保证措施8 .安全施工计划一、项目概况本项目建筑结构为门式钢架结构。主要结构梁柱采用Q345B钢，山墙抗风柱、支撑、楝条采用Q235钢。东西长264米，南北跨度3X18米。距离12m,檐口标高14.95m,室外地板至标高2.1m的外墙采用粉砂烧结多孔砖，上面采用厚度20.6mm的压型彩钢板海拔2.1,面积约13000平方米；车间屋顶：上层为20.6mm厚的压型彩钢板，40层玻璃纤维棉和铝箔保温层，燃烧性能A级，下层为空气阻隔层，不锈钢丝网，
2、冷成型钢楝条，屋面坡度为1/15,屋面面积约15000平方米。2.编译依据1、新机加工车间施工图；2.钢结构工程施工质量验收规程GB5020520013、冷弯薄壁钢结构设计规范？GB5018-20024、异形金属板的设计和施工规定？YBJ216-885.屋面工程施工质量验收规程GB5020720126、建筑施工安全检验标准？JGJ59-2011三、施工技术方案1 .墙压型板安装墙板在压型板的安装中难度很大。首先考虑搭好脚手架，然后在合适的楝条位置将压型板折断搭接。由于车间空间高、面积大，只能搭建一个可移动的脚手架平台。根据车间的特点，设置了可移动的脚手架平台。平台两端装有四个配套轮子。面板的高
3、度是在钢架外立面边缘设置一个高度合适的脚手架平台，依靠人力移动平台，完成各跨压板的安装。每个波峰都用一个30mm长的特殊自攻螺钉固定。螺钉应垂直于彩钢板的樵条，并与模条中心对齐。打钉前应先挂线，使自攻钉在一条直线上。螺帽颜色与彩板颜色相同，搭接板的长度必须搭接在模条上且不低于100mm。2 .在屋顶和墙体型材上安装层压型材A为增加屋面防水使用寿命，屋面外板采用现场压制而成，不搭接长彩钢板。使用活动脚手架搭好合适高度的平台，将压型板设备吊装到平台上，直接在屋顶生产压型彩板，然后进行安装。B色板的铺设要注意常年风向。肋骨重叠需要与常年风向相反。安装固定角撑,用自攻螺钉将角撑固定在楝条上。每个楝条都
4、有a、将每块彩钢板放在固定夹具上，然后将其与各支架的中心筋和筋的底槽压紧，使其充分啮合。用专用包缝机锁住彩钢板的中肋，定位以下支架的一个支撑面，将支架的锁紧肋边缘卡合在安装好的彩钢板的外帮上，放置第二块板在第一个盘子上。在第二排固定件上，将加强筋放在第一块钢板的外加强筋上，将两块彩钢板和角支架用专用封口机锁成一体，第二块钢板的操作方法依次重复安装。沿彩钢板底部画一条线，检查钢板两端是否在一条直线上。，C、图纸上标注的所有屋脊等处，需将钢板向上弯曲80度左右形成挡水板，在屋檐下端向下弯曲10度左右形成滴水线。D、外墙板和墙板都是用螺丝固定的，施工方法与屋面层彩板的安装类似。墙壁螺丝应与彩钢板和柳
5、条垂直，并应与榇条对齐。E安装第一块板很重要，要严格校准，防止最终板安装出现较大偏差。F每安装56块压型板安装在屋面板和板上，需要检查板两端的平整度，确保板平行铺设。如有错误，及时调整。假设有轻微的偏转，可以对模板进行微调。通过推动将钢板边缘向左或向右移动以调整钢板的平行度。G挡水板：屋顶挡水板搭接高度为20mm,需密封一次。密封位置上层IOmm,用防水钾钉间距8Omm固定。对于屋面防水的重要部位，施工人员要认真施工，质检人员要重点检查。如果检验不合格，则不能进行下一道工序。这个地方建设完成后，任何人都不能踩。H钢板上的标记要用水彩笔完成，不能用铅笔或钢笔，不能与铅、铜等材料接触使用。不要在有
6、硅胶的地方涂漆。防止脏手套夹住钢板，以免钢板表面被弄脏难清洁，影响美观。钢板搭接前应撕掉保护性塑料膜，涂胶的地方应清除灰尘和污垢，最好用浸有松节油的布擦拭，以保证密封效果。在重叠处密封胶。连接面应干燥无尘。清洁和大修每天离开场地前，应将废钉子和杂物清理干净，防止氧化生锈。工程竣工后，应将杂物彻底清理干净，并检查已做的部分是否按要求做。如果不符合要求，应立即进行翻新。三、技术难点及相应解决方案做好异形墙的防渗防漏工作由于彩板和窗户是用自攻螺钉固定在槐条上的，墙角用彩板包好，折成异型板，搭接连接，防水钾钉固定，接缝处铺设如所须。防水胶，所以墙壁部分是一个未填充的空间，墙上有很多接缝和钉孔。在风形成
7、的风压作用下，水沿着接缝的钉孔渗入墙体。彩板墙渗水后，根据墙体最先出现漏水的部位，可归纳为：1、彩板沿窗底包边角体有水，2、有窗框体上是水，窗户上沿彩板包边的角板上有水。从以上三点可以看出：1、墙面彩板重叠布置造成的大量不可避免的接缝和螺孔,成为结构雨水渗漏的先天原因；2、由于施工时做工不够细长或其他原因造成的缺陷,如窗框胶水不良、接缝搭接不完整、边角不平、反水坡等，成为雨水渗漏的后天原因。因此，采取以下措施：1、为彻底防止缝制的覆水板搭接处造成水渗入墙体，覆水板尺寸的改进见具体节点以及安装标高的进度；2、为防止雨水通过安装窗的螺丝钉漏水，若结构符合安装要求，将固定窗螺丝孔的位置稍作改变，形成
8、侧向固定，楝条同时得到改进。这样，即使楝条或角体上有水，钉孔的位置也会高于漏水的水面，形成止水台阶，保证不会漏水。钉孔。3、安装过程和运行过程中应考虑防渗、防漏。由于墙上有很多接缝，这是结构上无法消除的先天缺陷。因此，只能从技术和施工操作上采取措施加以补救。因此，根据泄漏的原因和途径，在安装和运行中应注意以下几点：控制转角板变形，尽量保持转角平整，防止积水：保持两个色板的重叠部分平坦且适合。在转角板的转角成型过程中要特别注意两块板重叠部分的尺寸。角板应折成一端，另一端略大于一定尺寸，并安装在小安装中,以防止重叠间隙。防水胶要铺设密实，防止漏胶，不实现铺设，让雨水无缝隙使用，达到“堵”的目的。角
9、板安装时应控制坡度，尽量防止角板向墙体倾斜，以免为漏水提供方便，从而达到排雨水的目的。总之，防渗防漏是工程中的一个难点，无论是在结构设计还是施工过程中，都应引起重视，并将其作为关键点加以控制，以满足工程质量要求。四、施工进度保障措施4.1 总体建设进度目标工期目标：2016年8月19日彩钢板现场安装。北立面2016年8月25日完工，西立面2016年8月28日完工，南立面2016年8月31日完工。竣工，东立面2016年9月1日完工，屋顶瓦片于2016年9月15日完成，共历时25天。4.2 施工总体部署如实鉴于业主对工期质量的要求，结合项目特点和施工难点，为确保车间在规定的时限内优质、高效、顺利完
10、成合同。特制定以下整体部署：1、严格组织施工，科学合理安排施工程序，先着眼于总则，先高、中、重，后短、小、轻。2、全面实施“三化”预制工业化、现场装配化、施工机械化,减少现场工作量和工期。3.突出施工重点难点，统筹全局，科学管理，严把施工过程，抓好项目管控。4、严把计划关，以施工计划为重点，以生产调度为核心，强化生产指挥体系，科学合理组织施工，使整个工程进度有条不紊。五、主要施工设备、设备、材料需求计划序列号姓名单元数量评论1氧乙烘切割放12焊机塔23切割机塔64自主攻击枪捆15200v5手钻捆24200v6娜钉枪捆20手动的750m卷尺捆385m卷尺捆309麻绳仪表100016mm10电源线
11、仪表1500两个核心11电源线仪表600四核12脚手架放50结合136、施工用工计划5.1劳动力计划统计单位：人份位J九月工程经理11产品经理11技术部工作人员11建筑技术员22质检员11保安人员22信息官11分位八月九月预算员11安装程序3030钾工1010焊机22电工11脚手架22全部的5353七、质量保证措施本项目质量保证措施如下：1.建立以工程经理为首的质量保证体系，从全局的角度对每个过程和步骤进行监控和检查，并立即解决问题。2、本项目所用材料必须有资质证明或质量证明。3、对全员实施质量管理，共同把控质量，让每一位员工都能主动做好质量工作。4、工程部开展质量鉴定活动，按照工程部质量管理
12、办法设立质量奖，奖优罚劣。5、在施工过程中，各工序必须及时填写子项目的质量检验和隐藏工程记录，并一并交付验收。6、每道工序交接必须进行质量检查，不合格的将立即整改。7、制造、运输、装载、吊装、安装必须安全可靠，不得敲、碰、撞、挤、压、舌J,以防损坏涂层。8、在轻型板顶上施工，人员不得穿带钉子或铁掌的鞋或硬底鞋，以防粘沙、金属屑等。爬顶人员必须穿软底鞋。9、屋顶不能承受重载。10、其他单位人员不得擅自登上灯板楼。对于登山者，我们的工作人员有责任劝阻他们。上述规定应向除本单位以外的所有单位明确，并记录在案。如因外来单位或施工人员等造成损害，责任单位或事故责任单位将予以赔偿。八、安全施工方案单层工业
13、厂房安装彩钢板存在的风险主要有：施工人员高空坠落、高空坠物、触电事故等。人从高处坠落原因分析：1、非法经营，缺乏专业知识；2、为做好安全防护措施而使用安全防护用品不当；3.非法命令预防：1、严格执行操作规程；2、严格执行工作监督和安全管理规定。3、工作前要认真检查安全措施是否做好；4、必须正确使用安全防护用品。应急措施：1、保护事故现场，对伤员进行急救，2.尽快送往医院，3.停止工作，教育团队。施工人员进入工地工作台面作业时，必须佩戴安全帽，并系好安全帽下额带。安全带应高挂低用。施工区域由屋顶的警戒线划分，施工区域外的人员不得进入。施工区内有两条纵向安全绳，分别设置在屋脊和檐口处。如果高度较高
14、，则在屋脊和檐口安全绳之间设置另一根垂直安全绳。安全绳的两端分别与U型卡口和屋脊、檐口的纵向安全绳连接，保证垂直安全绳在施工区域内能滑动。确保所有施工人员都有安全带连接点，并且易于行走。屋面全体施工人员根据施工情况分别将安全带挂在三根安全绳上,进行屋面彩钢板的制作和安装。安全绳均为IOmm不锈钢钢丝绳。彩钢板施工区下部铺设安全眼袋网作为第二道安全保险。专职保安全天监控。彩钢板上墙安装采用自制钢管架组合铺设跳板施工工作面。正面顶部设置水平安全绳，垂直安全绳设置。垂直安全绳上部用滑轮式卡扣与顶部水平安全绳连接。安全绳可与安装彩板同向滑动，安装工人在安装位置设有安全带固定点，专职安全人员全天监控。防
15、止坠物的措施原因分析；1、非法经营；2、操作人员不集中；预防措施：1、制定安全管理责任书，落实安全管理责任；2、加强安全教育，增强安全操作意识；3、加强安全监测工作，发现违规行为立即制止、严厉惩处；4、认真落实安全组织措施和安全技术措施。应急措施：1、停业；2、从危险区域撤离；3.采取措施控制事态扩大并加以控制。认真执行文明施工管理规定，堆放物料整齐稳定，每天及时清理工作场地，每天清理工作场地。为防止坠物伤到头部，所有进入施工现场的人员必须佩戴安全规范，并有检查材料。、配件等，放入工具包中，以防跌落伤人。严禁从高处乱扔物料，上下搬运物料，尤其是滑钢。绳结必须系好，以防材料掉落伤人。控制一整天。触电事故预防措
