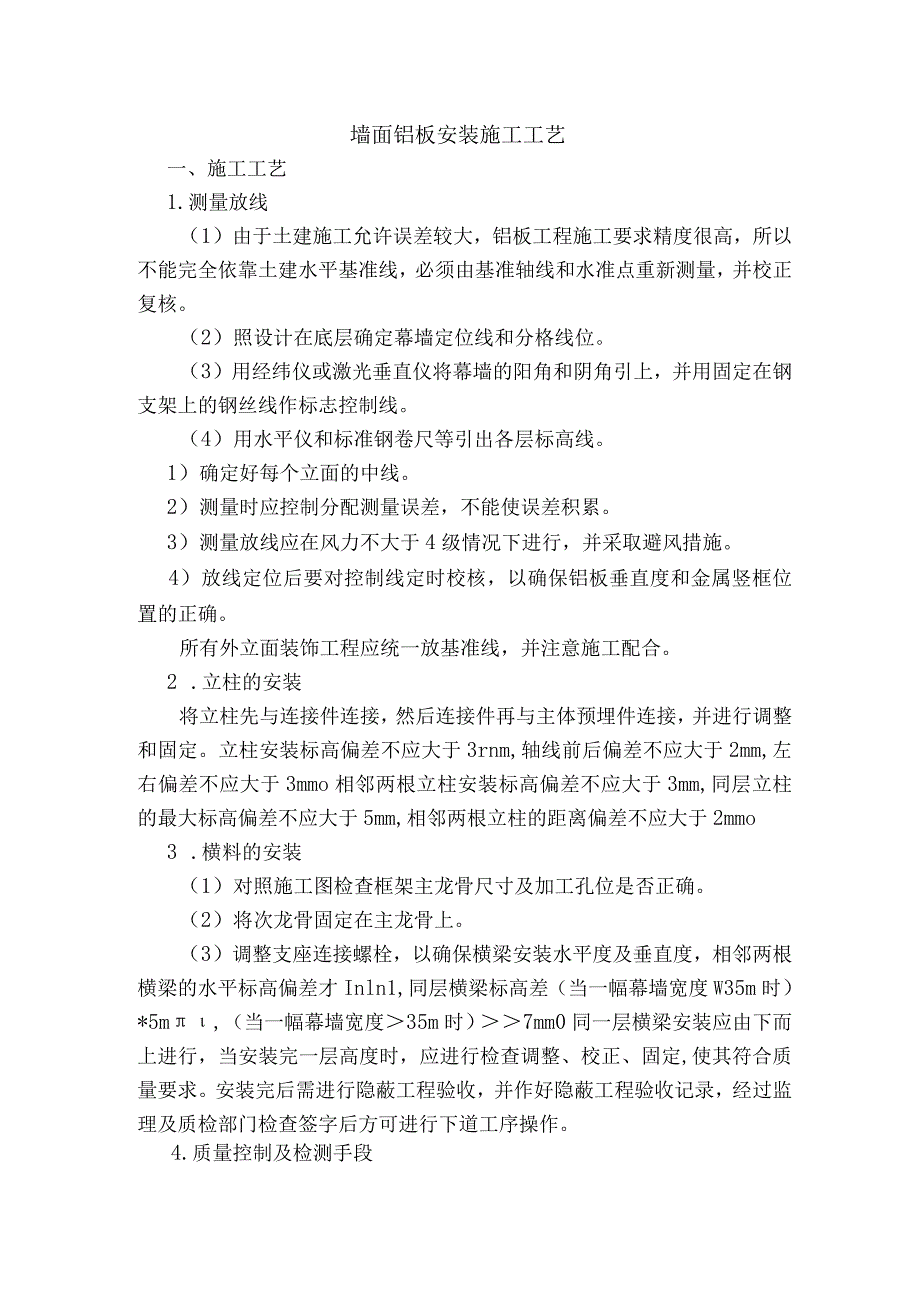

1、墙面铝板安装施工工艺一、施工工艺1.测量放线（1）由于土建施工允许误差较大，铝板工程施工要求精度很高，所以不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。（2）照设计在底层确定幕墙定位线和分格线位。（3）用经纬仪或激光垂直仪将幕墙的阳角和阴角引上，并用固定在钢支架上的钢丝线作标志控制线。（4）用水平仪和标准钢卷尺等引出各层标高线。1）确定好每个立面的中线。2）测量时应控制分配测量误差，不能使误差积累。3）测量放线应在风力不大于4级情况下进行，并采取避风措施。4）放线定位后要对控制线定时校核，以确保铝板垂直度和金属竖框位置的正确。所有外立面装饰工程应统一放基准线，并注意施
2、工配合。2 .立柱的安装将立柱先与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定。立柱安装标高偏差不应大于3rnm,轴线前后偏差不应大于2mm,左右偏差不应大于3mmo相邻两根立柱安装标高偏差不应大于3mm,同层立柱的最大标高偏差不应大于5mm,相邻两根立柱的距离偏差不应大于2mmo3 .横料的安装（1）对照施工图检查框架主龙骨尺寸及加工孔位是否正确。（2）将次龙骨固定在主龙骨上。（3）调整支座连接螺栓，以确保横梁安装水平度及垂直度，相邻两根横梁的水平标高偏差才Inln1,同层横梁标高差（当一幅幕墙宽度W35m时）*5m,（当一幅幕墙宽度35m时）7mm0同一层横梁安装应由下而上进

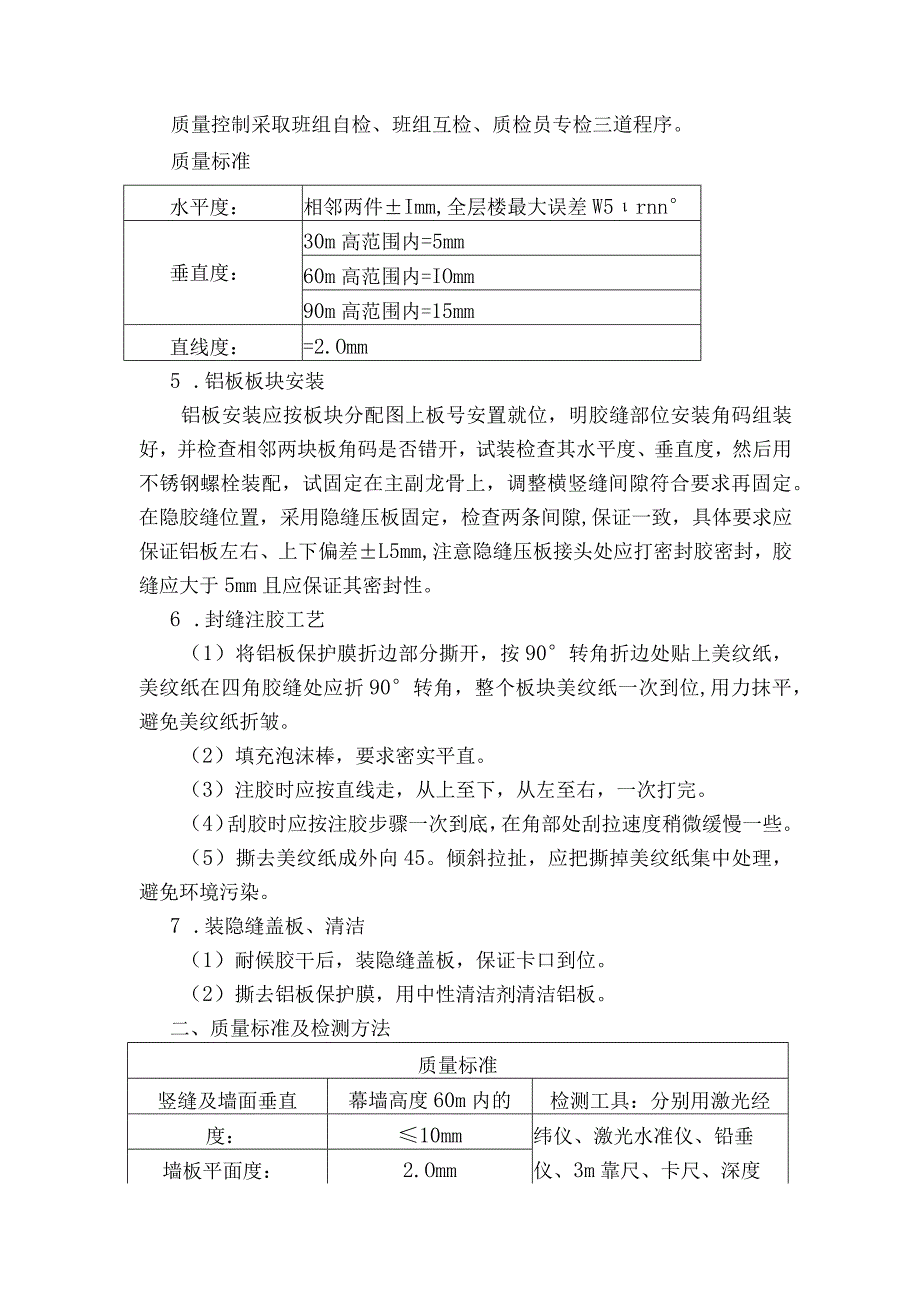

3、行，当安装完一层高度时，应进行检查调整、校正、固定,使其符合质量要求。安装完后需进行隐蔽工程验收，并作好隐蔽工程验收记录，经过监理及质检部门检查签字后方可进行下道工序操作。4.质量控制及检测手段质量控制采取班组自检、班组互检、质检员专检三道程序。质量标准水平度：相邻两件Imm,全层楼最大误差W5rnn垂直度：30m高范围内=5mm60m高范围内=IOmm90m高范围内=15mm直线度：=2.Omm5 .铝板板块安装铝板安装应按板块分配图上板号安置就位，明胶缝部位安装角码组装好，并检查相邻两块板角码是否错开，试装检查其水平度、垂直度，然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要
4、求再固定。在隐胶缝位置，采用隐缝压板固定，检查两条间隙,保证一致，具体要求应保证铝板左右、上下偏差L5mm,注意隐缝压板接头处应打密封胶密封，胶缝应大于5mm且应保证其密封性。6 .封缝注胶工艺（1）将铝板保护膜折边部分撕开，按90转角折边处贴上美纹纸，美纹纸在四角胶缝处应折90转角，整个板块美纹纸一次到位,用力抹平，避免美纹纸折皱。（2）填充泡沫棒，要求密实平直。（3）注胶时应按直线走，从上至下，从左至右，一次打完。（4）刮胶时应按注胶步骤一次到底，在角部处刮拉速度稍微缓慢一些。（5）撕去美纹纸成外向45。倾斜拉扯，应把撕掉美纹纸集中处理，避免环境污染。7 .装隐缝盖板、清洁（1）耐候胶干后

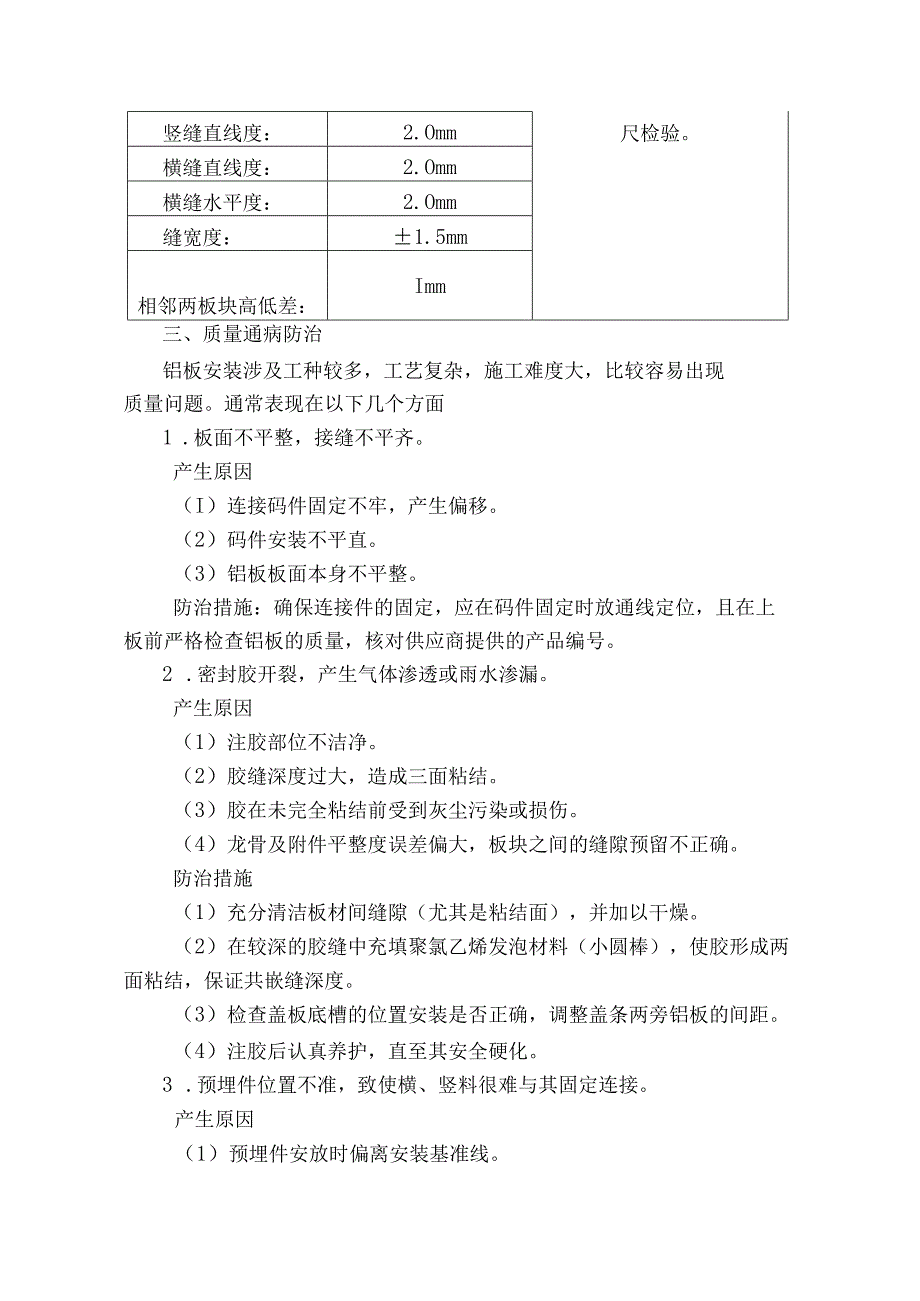

5、，装隐缝盖板，保证卡口到位。（2）撕去铝板保护膜，用中性清洁剂清洁铝板。二、质量标准及检测方法质量标准竖缝及墙面垂直幕墙高度60m内的检测工具：分别用激光经度：10mm纬仪、激光水准仪、铅垂墙板平面度：2.Omm仪、3m靠尺、卡尺、深度竖缝直线度：2.Omm尺检验。横缝直线度：2.Omm横缝水平度：2.Omm缝宽度：1.5mm相邻两板块高低差：Imm三、质量通病防治铝板安装涉及工种较多，工艺复杂，施工难度大，比较容易出现质量问题。通常表现在以下几个方面1 .板面不平整，接缝不平齐。产生原因（I）连接码件固定不牢，产生偏移。（2）码件安装不平直。（3）铝板板面本身不平整。防治措施：确保连接件的固
6、定，应在码件固定时放通线定位，且在上板前严格检查铝板的质量，核对供应商提供的产品编号。2 .密封胶开裂，产生气体渗透或雨水渗漏。产生原因（1）注胶部位不洁净。（2）胶缝深度过大，造成三面粘结。（3）胶在未完全粘结前受到灰尘污染或损伤。（4）龙骨及附件平整度误差偏大，板块之间的缝隙预留不正确。防治措施（1）充分清洁板材间缝隙（尤其是粘结面），并加以干燥。（2）在较深的胶缝中充填聚氯乙烯发泡材料（小圆棒），使胶形成两面粘结，保证共嵌缝深度。（3）检查盖板底槽的位置安装是否正确，调整盖条两旁铝板的间距。（4）注胶后认真养护，直至其安全硬化。3 .预埋件位置不准，致使横、竖料很难与其固定连接。产生原因
7、（1）预埋件安放时偏离安装基准线。（2）预埋件与模板、钢筋的连接不牢，使其在浇筑混凝土时位置变动。防治措施（1）预埋件放置前，认真校核其安装基线，确定其准确位置。（2）采取适当方法将预埋件模板、钢筋牢固连接（如绑扎、焊接等）。补救措施：若结构施工完毕后已出现较大的预埋偏差或个别漏放，则需及时进行补救。其方法为（1）预埋件面内凹入超出允许偏差范围，采用加长铁码补救。（2）预埋件向外凸出超出允许偏差范围，采用缩短铁码或剔去原预埋件，改用膨胀螺栓将铁码紧固于混凝土结构上。（3）预埋件向上或向下偏移超出偏差范围，则修改竖框连接孔或采用膨胀螺栓调整连接位置。（4）预埋件漏放，采用膨胀螺栓连接或剔出混凝土后重新埋设。以上修补方法需经设计部门认可。4 .胶缝不平滑充实，胶线不平直产生原因：打胶时，挤胶用力不匀，胶枪角度不正确，刮胶时不连续。防治措施：连接均匀挤胶，保持正确的角度，将胶注满后用专用工具将其刮平，表面应光滑无皱纹。5 .成品污染产生原因：金属板安装完毕后，未及时保护，使其发生碰撞变形、变色、污染、排水管堵塞等现象。防治措施（1）施工过程中要及时清除板面及构件表面的粘附物。（2）安装完毕后立即从上向下清扫，并在易受污染破坏的部位贴保护胶纸或覆盖塑料薄膜，易受磕碰的部位设护栏。
