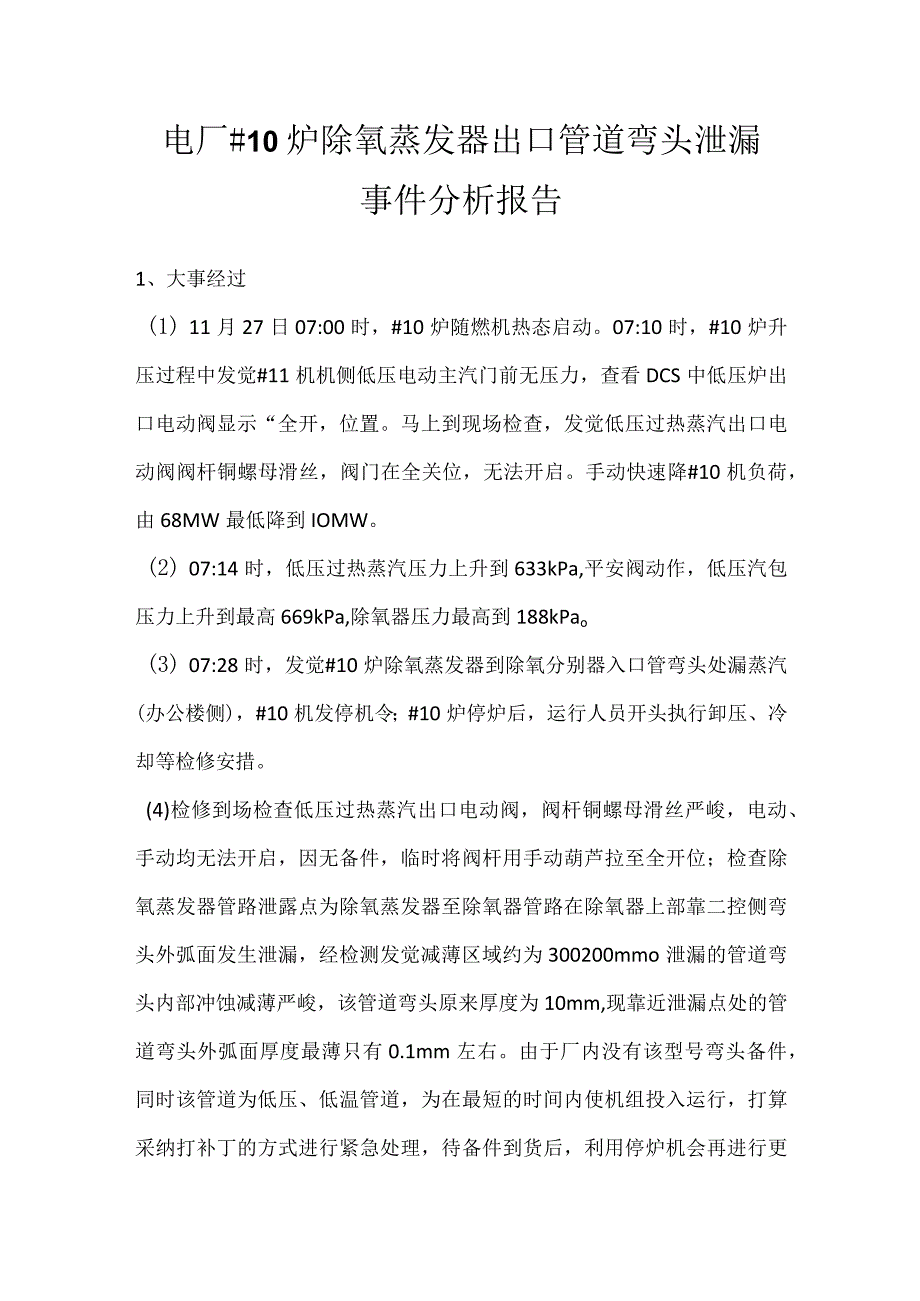

1、电厂#10炉除氧蒸发器出口管道弯头泄漏事件分析报告1、大事经过(1) 11月27日07:00时，#10炉随燃机热态启动。07:10时，#10炉升压过程中发觉#11机机侧低压电动主汽门前无压力，查看DCS中低压炉出口电动阀显示“全开，位置。马上到现场检查，发觉低压过热蒸汽出口电动阀阀杆铜螺母滑丝，阀门在全关位，无法开启。手动快速降#10机负荷，由68MW最低降到IOMW。(2) 07:14时，低压过热蒸汽压力上升到633kPa,平安阀动作，低压汽包压力上升到最高669kPa,除氧器压力最高到188kPao(3) 07:28时，发觉#10炉除氧蒸发器到除氧分别器入口管弯头处漏蒸汽(办公楼侧)，#1
2、0机发停机令；#10炉停炉后，运行人员开头执行卸压、冷却等检修安措。(4)检修到场检查低压过热蒸汽出口电动阀，阀杆铜螺母滑丝严峻，电动、手动均无法开启，因无备件，临时将阀杆用手动葫芦拉至全开位；检查除氧蒸发器管路泄露点为除氧蒸发器至除氧器管路在除氧器上部靠二控侧弯头外弧面发生泄漏，经检测发觉减薄区域约为300200mmo泄漏的管道弯头内部冲蚀减薄严峻，该管道弯头原来厚度为10mm,现靠近泄漏点处的管道弯头外弧面厚度最薄只有0.1mm左右。由于厂内没有该型号弯头备件，同时该管道为低压、低温管道，为在最短的时间内使机组投入运行，打算采纳打补丁的方式进行紧急处理，待备件到货后，利用停炉机会再进行更换

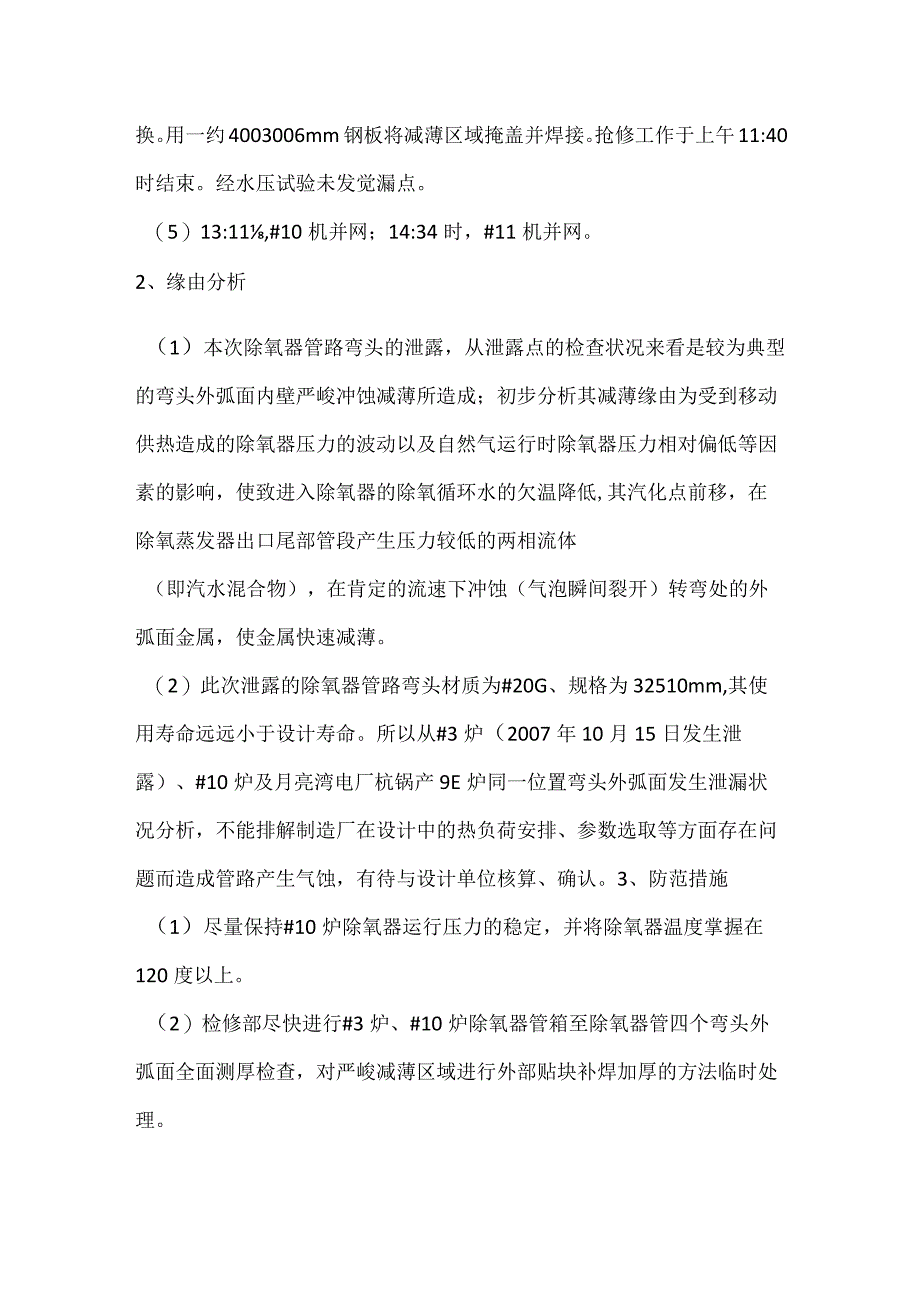

3、。用一约4003006mm钢板将减薄区域掩盖并焊接。抢修工作于上午11:40时结束。经水压试验未发觉漏点。（5）13:11,#10机并网；14:34时，#11机并网。2、缘由分析（1）本次除氧器管路弯头的泄露，从泄露点的检查状况来看是较为典型的弯头外弧面内壁严峻冲蚀减薄所造成；初步分析其减薄缘由为受到移动供热造成的除氧器压力的波动以及自然气运行时除氧器压力相对偏低等因素的影响，使致进入除氧器的除氧循环水的欠温降低,其汽化点前移，在除氧蒸发器出口尾部管段产生压力较低的两相流体（即汽水混合物），在肯定的流速下冲蚀（气泡瞬间裂开）转弯处的外弧面金属，使金属快速减薄。（2）此次泄露的除氧器管路弯头材质

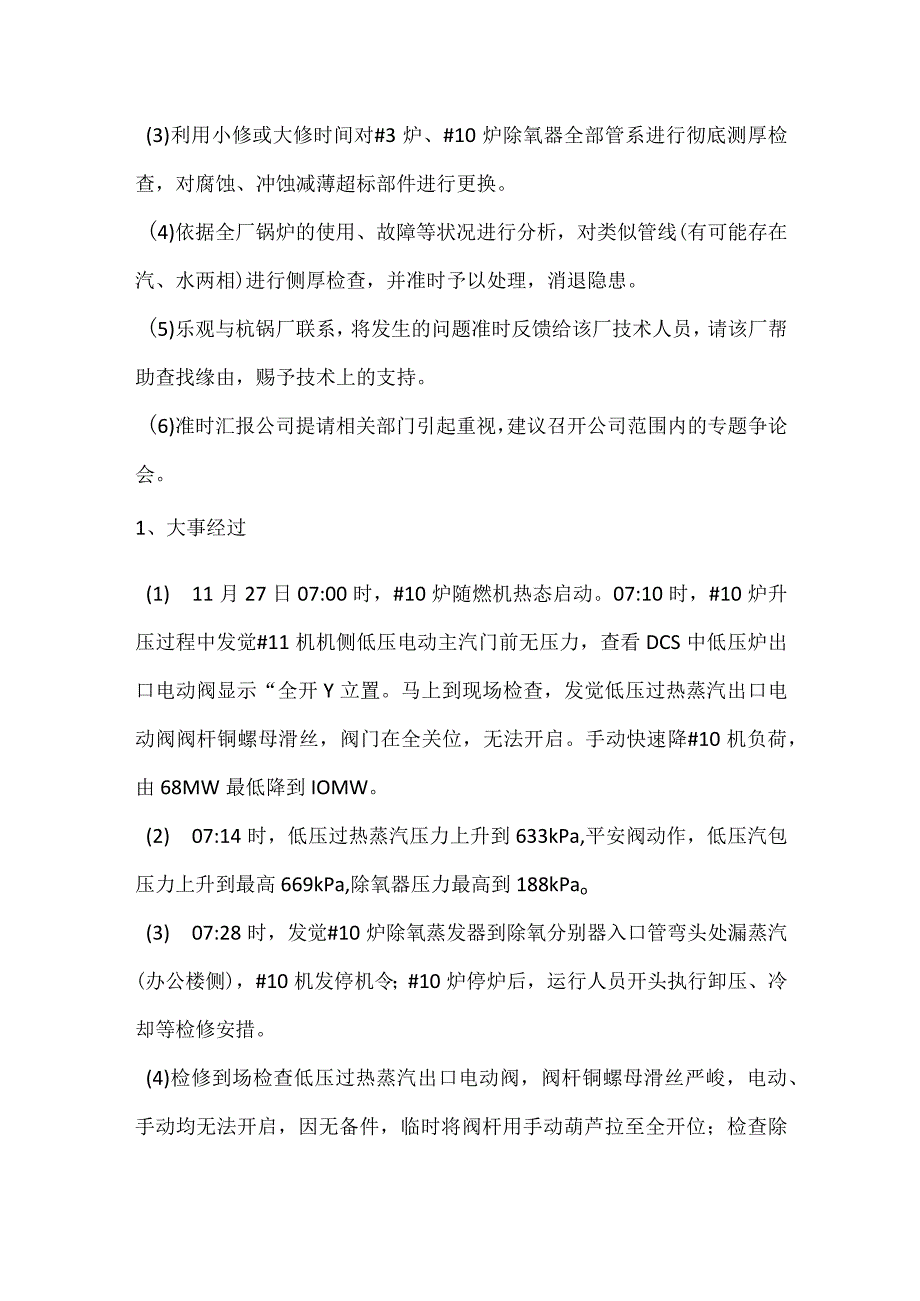

4、为#20G、规格为32510mm,其使用寿命远远小于设计寿命。所以从#3炉（2007年10月15日发生泄露）、#10炉及月亮湾电厂杭锅产9E炉同一位置弯头外弧面发生泄漏状况分析，不能排解制造厂在设计中的热负荷安排、参数选取等方面存在问题而造成管路产生气蚀，有待与设计单位核算、确认。3、防范措施（1）尽量保持#10炉除氧器运行压力的稳定，并将除氧器温度掌握在120度以上。（2）检修部尽快进行#3炉、#10炉除氧器管箱至除氧器管四个弯头外弧面全面测厚检查，对严峻减薄区域进行外部贴块补焊加厚的方法临时处理。(3)利用小修或大修时间对#3炉、#10炉除氧器全部管系进行彻底测厚检查，对腐蚀、冲蚀减薄超标
5、部件进行更换。(4)依据全厂锅炉的使用、故障等状况进行分析，对类似管线(有可能存在汽、水两相)进行侧厚检查，并准时予以处理，消退隐患。(5)乐观与杭锅厂联系，将发生的问题准时反馈给该厂技术人员，请该厂帮助查找缘由，赐予技术上的支持。(6)准时汇报公司提请相关部门引起重视，建议召开公司范围内的专题争论会。1、大事经过(1) 11月27日07:00时，#10炉随燃机热态启动。07:10时，#10炉升压过程中发觉#11机机侧低压电动主汽门前无压力，查看DCS中低压炉出口电动阀显示“全开Y立置。马上到现场检查，发觉低压过热蒸汽出口电动阀阀杆铜螺母滑丝，阀门在全关位，无法开启。手动快速降#10机负荷，由
6、68MW最低降到IOMW。(2) 07:14时，低压过热蒸汽压力上升到633kPa,平安阀动作，低压汽包压力上升到最高669kPa,除氧器压力最高到188kPao(3) 07:28时，发觉#10炉除氧蒸发器到除氧分别器入口管弯头处漏蒸汽(办公楼侧)，#10机发停机令；#10炉停炉后，运行人员开头执行卸压、冷却等检修安措。(4)检修到场检查低压过热蒸汽出口电动阀，阀杆铜螺母滑丝严峻，电动、手动均无法开启，因无备件，临时将阀杆用手动葫芦拉至全开位；检查除氧蒸发器管路泄露点为除氧蒸发器至除氧器管路在除氧器上部靠二控侧弯头外弧面发生泄漏，经检测发觉减薄区域约为300200mm泄漏的管道弯头内部冲蚀减薄
7、严峻，该管道弯头原来厚度为IOmm,现靠近泄漏点处的管道弯头外弧面厚度最薄只有0.1mm左右。由于厂内没有该型号弯头备件，同时该管道为低压、低温管道，为在最短的时间内使机组投入运行，打算采纳打补丁的方式进行紧急处理，待备件到货后，利用停炉机会再进行更换。用一约4003006mm钢板将减薄区域掩盖并焊接。抢修工作于上午11:40时结束。经水压试验未发觉漏点。（5）13:11时,#10机并网；14:34时，机并网。2、缘由分析（1）本次除氧器管路弯头的泄露，从泄露点的检查状况来看是较为典型的弯头外弧面内壁严峻冲蚀减薄所造成；初步分析其减薄缘由为受到移动供热造成的除氧器压力的波动以及自然气运行时除氧
8、器压力相对偏低等因素的影响，使致进入除氧器的除氧循环水的欠温降低,其汽化点前移，在除氧蒸发器出口尾部管段产生压力较低的两相流体（即汽水混合物），在肯定的流速下冲蚀（气泡瞬间裂开）转弯处的外弧面金属，使金属快速减薄。（2）此次泄露的除氧器管路弯头材质为#20G、规格为32510mm,其使用寿命远远小于设计寿命。所以从#3炉（2007年10月15日发生泄露）、#10炉及月亮湾电厂杭锅产9E炉同一位置弯头外弧面发生泄漏状况分析，不能排解制造厂在设计中的热负荷安排、参数选取等方面存在问题而造成管路产生气蚀，有待与设计单位核算、确认。3、防范措施（1）尽量保持#10炉除氧器运行压力的稳定，并将除氧器温度
9、掌握在120度以上。（2）检修部尽快进行#3炉、#10炉除氧器管箱至除氧器管四个弯头外弧面全面测厚检查，对严峻减薄区域进行外部贴块补焊加厚的方法临时处理。（3）利用小修或大修时间对#3炉、#10炉除氧器全部管系进行彻底测厚检查，对腐蚀、冲蚀减薄超标部件进行更换。（4）依据全厂锅炉的使用、故障等状况进行分析，对类似管线（有可能存在汽、水两相）进行侧厚检查，并准时予以处理，消退隐患。（5）乐观与杭锅厂联系，将发生的问题准时反馈给该厂技术人员，请该厂帮助查找缘由，赐予技术上的支持。（6）准时汇报公司提请相关部门引起重视，建议召开公司范围内的专题争论会。1、大事经过2007年10月29日7:18时，接
10、值长令#1燃机AUTCT位发启动令，7:19时#1燃机发报警AUTOMlZlNGAIRBOOSTERFAULT（雾化空气泵故障）。#1机发停机令（此时#1机高盘状态，尚未点火，检查88AB开关柜内热继电器已动作，复位后，手动试运行正常，电流21.5A）o7:25时，接值长令#1机发启动令，7:29时点火胜利，CD先着，1秒后ABCD齐着。7:38时机组满速，发觉火焰探测器C闪耀了几下，发如下报警，机组遮断：FLAMEDETECToRTRoUBLE隈火焰探测器故障）；“combustiontrouble（燃烧故障）；highexhausttemperatureSPREADTRP（排气温差高遮断）
11、。7:46时#1机盘车投入后，排气,憋压。14个燃料喷嘴前压力均为5.8bar,冲油正常，三机表决全都,FQLl约为17%,检查水洗安措，各阀门都在正常状态。7:59时，接值长令#1燃机,FIRE1位发启动令。8:06时发报警STARUPFUELFLoWEXCESSIVETRIP,（启动时燃油流量过大遮断），燃机遮断紧急停机。当时最大排气温差2300,排气温度值最阀的测点，排气温度最低的测点为#8#14,跳机前#7、#8、#9喷嘴前压力（5.8bar）比其它的喷嘴前压力（6.1bar）偏低。8:30时，检修人员更换了#1机的#5、#6燃油喷嘴前单向阀。9:00时#1机再次排气憋压,14个燃油喷
12、嘴前压力均为5.8bar,冲油正常，三机表决全都，FQLl约为21%。9:30时，接值长令#1燃机AUTCT位发启动令。9:34时#1机点火,排气温差最大230回。9:43时#1机并网胜利，排气温差最大值38队9:44时#1机在当时负荷5IOMW,负荷突然到0后又缓慢上升，排气温差上升后恢复。10:15时#1机带至基本负荷。2、缘由分析（1）#1燃机启动前（5:45时）刚刚水洗结束，因此#1机发启动令不久，可能燃机水洗后管路中有积水，使得88AB启动时开关柜内热继电器动作，造成#1机雾化空气系统故障，机组停机。（2）对于#1机其次次启动失败的缘由，从报警文本中看是排气温差高遮断造成的。从故障当
13、时记录的状况：跳机前发觉火焰探测器C闪耀了几下，说明这一区域燃烧不好。故这次启动失败有可能这一区域的某一个或某几个喷嘴前单向阀故障或其它方面缘由引起的。（3）对于#1机第三次启动失败的缘由，燃机当时在”FIREl位发启动令。这样TNH60%以下时，当燃油流量大于7.4%时，将造成机组遮断。从当时记录的数据看，在TNH=44.4%时,燃油流量已达到7.7%,故当时机组遮断是正确的。（4）检修机务人员在更换完#5、#6喷嘴前单向阀后，#1机再次发启动令，然而燃机启动时的排气温差状况仍旧不抱负，从当时记录的数据看，#8、#9排气热电偶的数值始终最抵，与更换前的状况一样。而且在燃机并网后10几秒后，随
14、着燃机负荷的波动（510MW）,负荷突然到。后又缓慢上升，排气温差上升后恢复，这种状况以前是没有的。因此机组的最终一次启动虽然牵强通过，但当时故障真正缘由还要进一步查证。（5）故障后对拆下的#5、#6喷嘴单向阀进行了校验，分别为0.86MPa和0.88MPa,属于正常范围。对拆下的#5、#6喷嘴解体检查，看到稍微的积炭，其它方面无特别。因此造成#1机启机发生温差大的故障，基本确定是喷嘴单向阀堵塞，造成温差大跳机。有无其它方面的技术缘由，有待生产各部相关技术人员连续观看分析。3、防范措施（1）进一步完善电厂现有的水洗措：在做水洗安措时，把雾化空气冷却器气侧低位排放阀(与燃气清吹系统VA13-1阀
