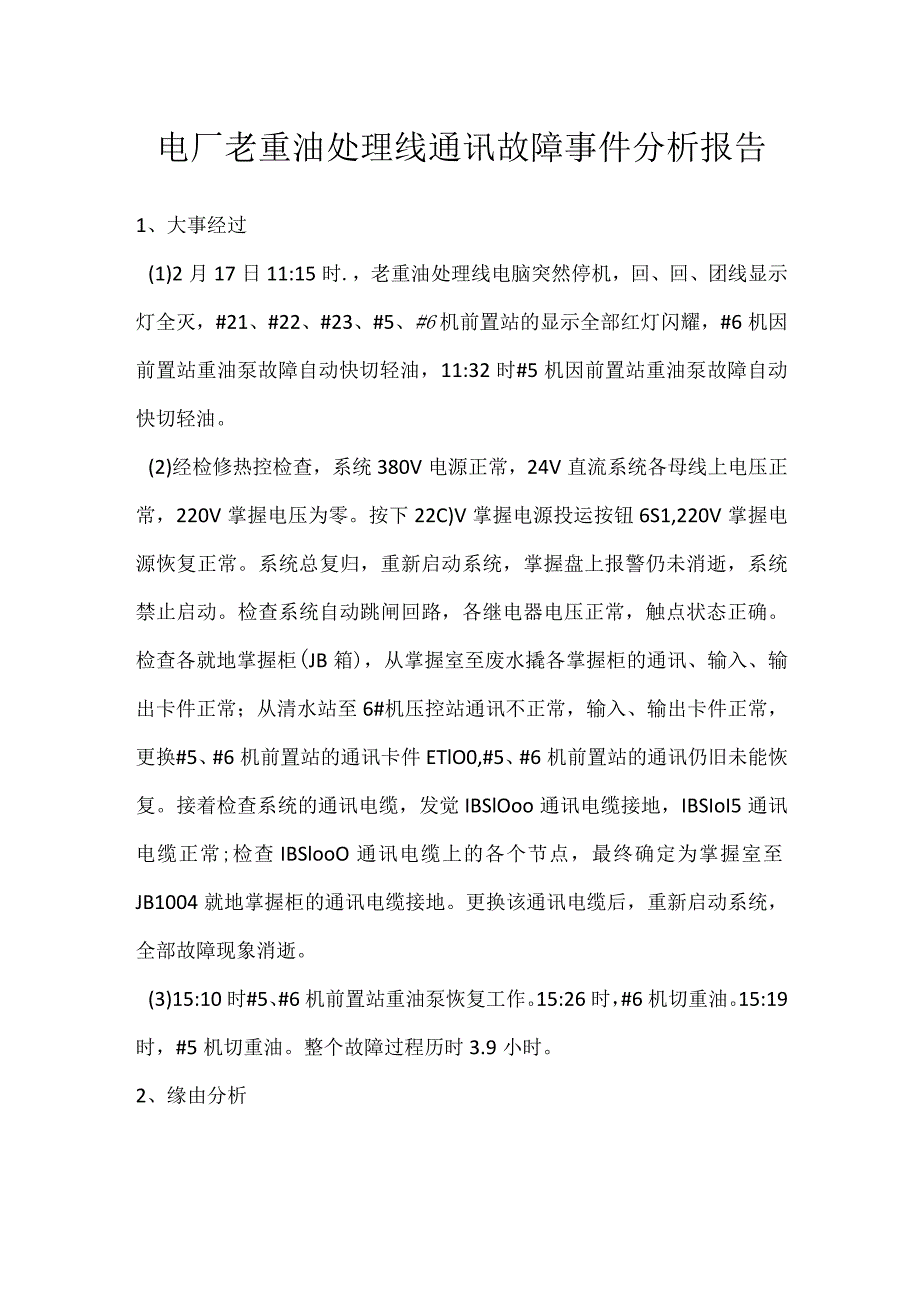

1、电厂老重油处理线通讯故障事件分析报告1、大事经过(1)2月17日11:15时.,老重油处理线电脑突然停机,回、回、团线显示灯全灭,#21、#22、#23、#5、#6机前置站的显示全部红灯闪耀,#6机因前置站重油泵故障自动快切轻油,11:32时#5机因前置站重油泵故障自动快切轻油。(2)经检修热控检查,系统380V电源正常,24V直流系统各母线上电压正常,220V掌握电压为零。按下22C)V掌握电源投运按钮6S1,220V掌握电源恢复正常。系统总复归,重新启动系统,掌握盘上报警仍未消逝,系统禁止启动。检查系统自动跳闸回路,各继电器电压正常,触点状态正确。检查各就地掌握柜(JB箱),从掌握室至废水

2、撬各掌握柜的通讯、输入、输出卡件正常;从清水站至6#机压控站通讯不正常,输入、输出卡件正常,更换#5、#6机前置站的通讯卡件ETlO0,#5、#6机前置站的通讯仍旧未能恢复。接着检查系统的通讯电缆,发觉IBSlOoo通讯电缆接地,IBSIoI5通讯电缆正常;检查IBSlooO通讯电缆上的各个节点,最终确定为掌握室至JB1004就地掌握柜的通讯电缆接地。更换该通讯电缆后,重新启动系统,全部故障现象消逝。(3)15:10时#5、#6机前置站重油泵恢复工作。15:26时,#6机切重油。15:19时,#5机切重油。整个故障过程历时3.9小时。2、缘由分析(1)#5、#6机重油前置系统与老重油处理线是共

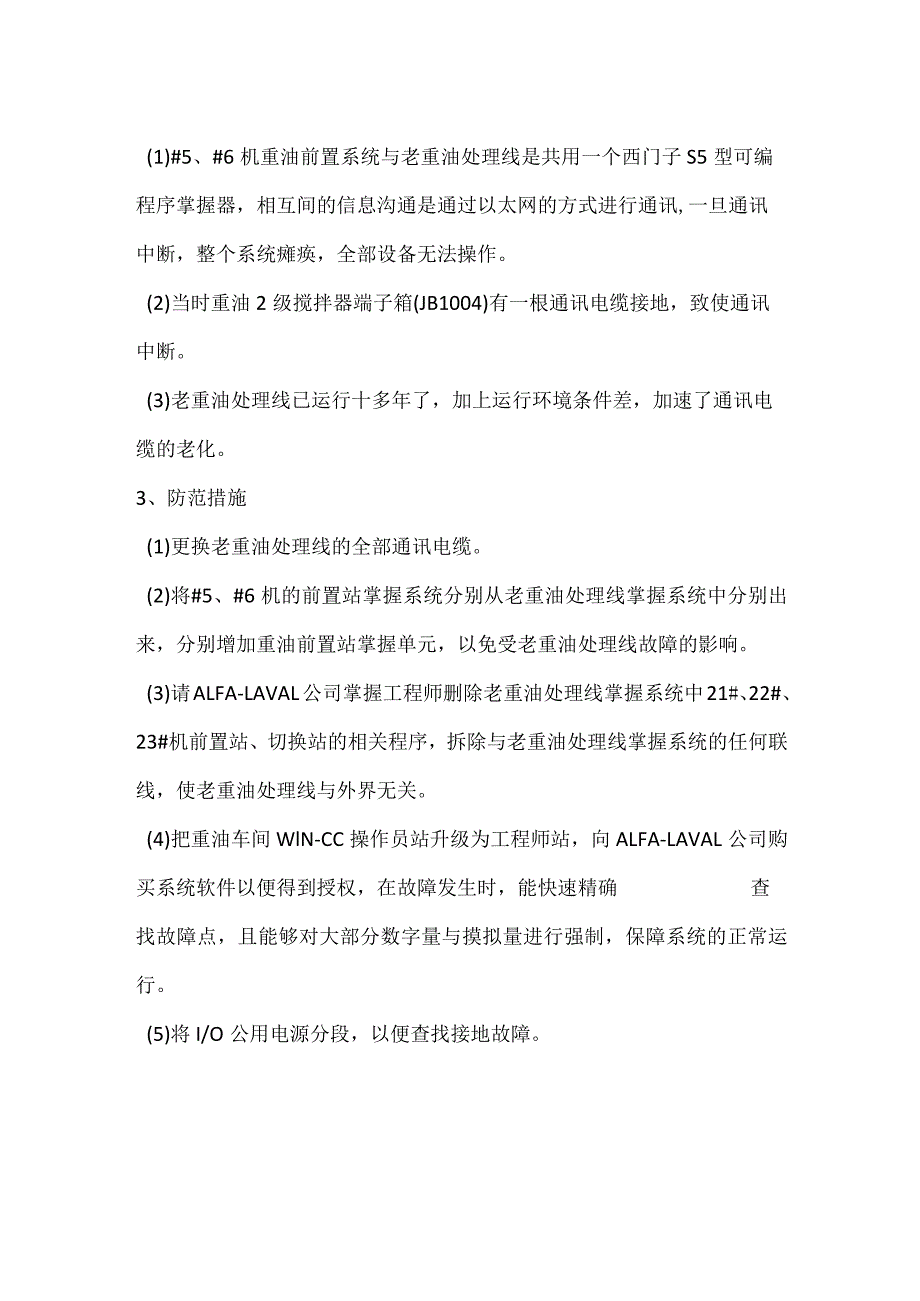

3、用一个西门子S5型可编程序掌握器,相互间的信息沟通是通过以太网的方式进行通讯,一旦通讯中断,整个系统瘫痪,全部设备无法操作。(2)当时重油2级搅拌器端子箱(JB1004)有一根通讯电缆接地,致使通讯中断。(3)老重油处理线已运行十多年了,加上运行环境条件差,加速了通讯电缆的老化。3、防范措施(1)更换老重油处理线的全部通讯电缆。(2)将#5、#6机的前置站掌握系统分别从老重油处理线掌握系统中分别出来,分别增加重油前置站掌握单元,以免受老重油处理线故障的影响。(3)请ALFA-LAVAL公司掌握工程师删除老重油处理线掌握系统中21#、22#、23#机前置站、切换站的相关程序,拆除与老重油处理线掌握系统的任何联线,使老重油处理线与外界无关。(4)把重油车间WlN-CC操作员站升级为工程师站,向ALFA-LAVAL公司购买系统软件以便得到授权,在故障发生时,能快速精确查找故障点,且能够对大部分数字量与摸拟量进行强制,保障系统的正常运行。(5)将I/O公用电源分段,以便查找接地故障。
