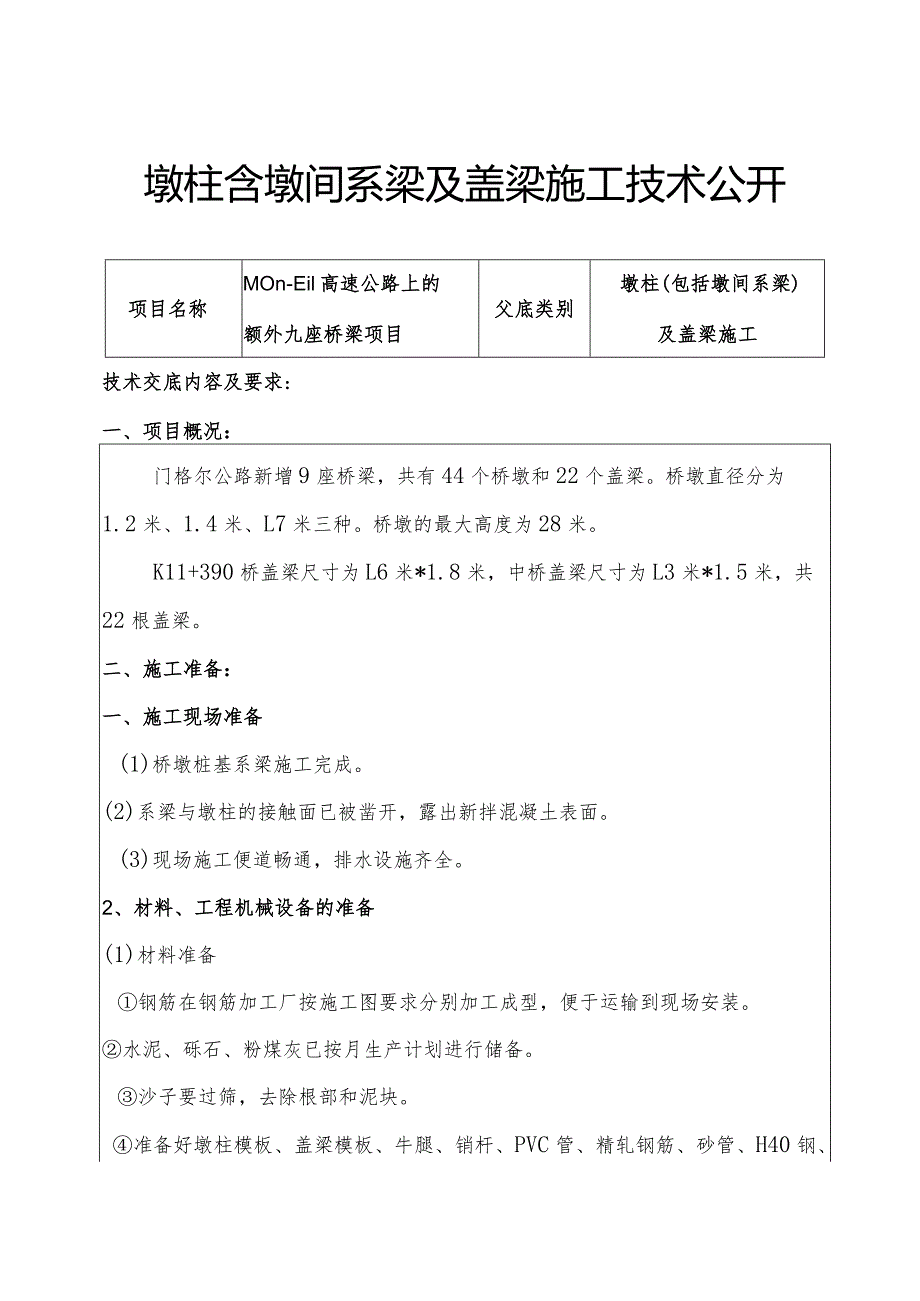

1、墩柱含墩间系梁及盖梁施工技术公开项目名称MOn-Eil高速公路上的额外九座桥梁项目父底类别墩柱(包括墩间系梁)及盖梁施工技术交底内容及要求:一、项目概况：门格尔公路新增9座桥梁，共有44个桥墩和22个盖梁。桥墩直径分为1.2米、1.4米、L7米三种。桥墩的最大高度为28米。K11+390桥盖梁尺寸为L6米*1.8米，中桥盖梁尺寸为L3米*1.5米，共22根盖梁。二、施工准备：一、施工现场准备(1)桥墩桩基系梁施工完成。(2)系梁与墩柱的接触面已被凿开，露出新拌混凝土表面。(3)现场施工便道畅通，排水设施齐全。2、材料、工程机械设备的准备(1)材料准备钢筋在钢筋加工厂按施工图要求分别加工成型，便

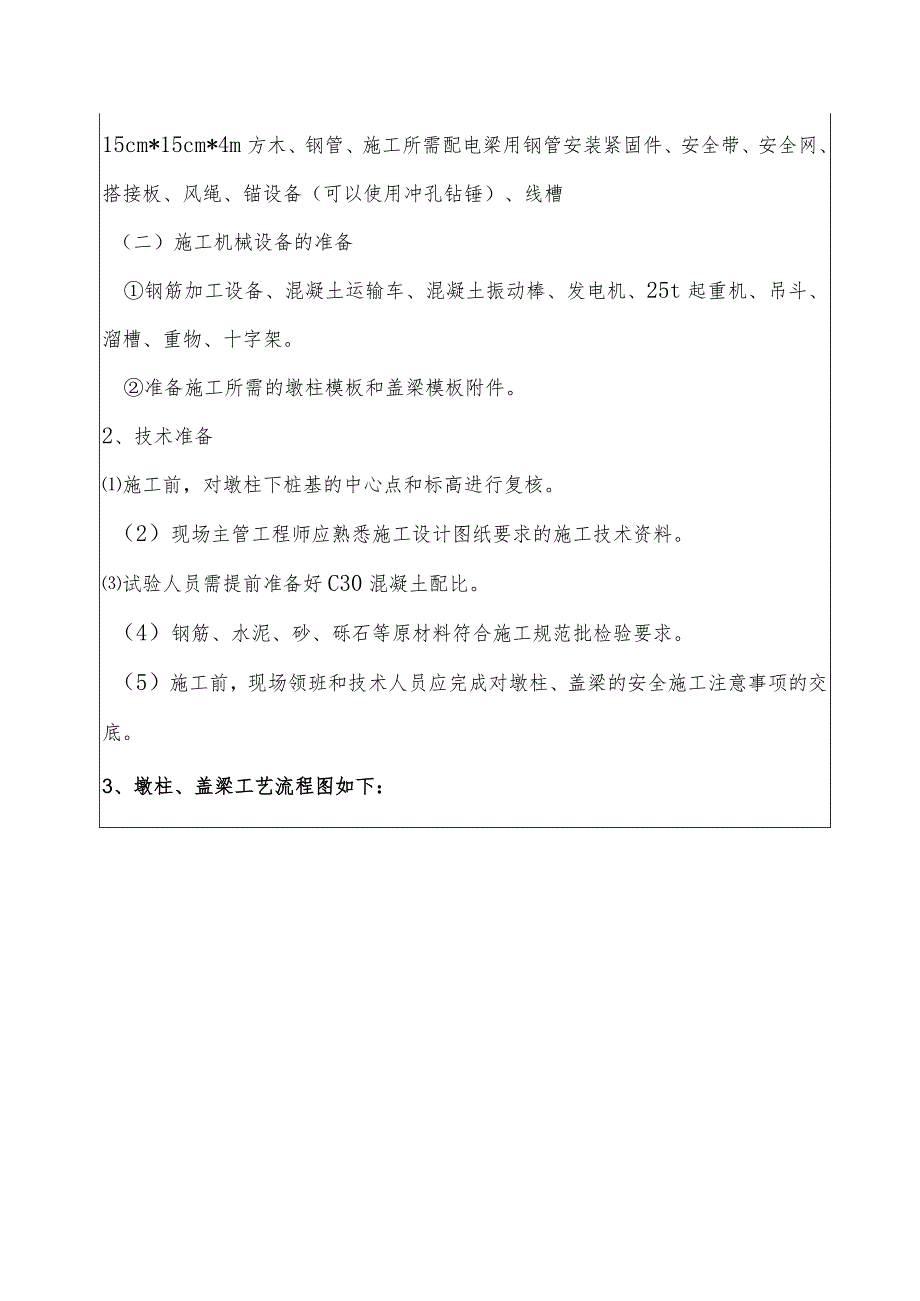

2、于运输到现场安装。水泥、砾石、粉煤灰已按月生产计划进行储备。沙子要过筛，去除根部和泥块。准备好墩柱模板、盖梁模板、牛腿、销杆、PVC管、精轧钢筋、砂管、H40钢、15cm*15cm*4m方木、钢管、施工所需配电梁用钢管安装紧固件、安全带、安全网、搭接板、风绳、锚设备（可以使用冲孔钻锤）、线槽（二）施工机械设备的准备钢筋加工设备、混凝土运输车、混凝土振动棒、发电机、25t起重机、吊斗、溜槽、重物、十字架。准备施工所需的墩柱模板和盖梁模板附件。2、技术准备施工前，对墩柱下桩基的中心点和标高进行复核。（2）现场主管工程师应熟悉施工设计图纸要求的施工技术资料。试验人员需提前准备好C30混凝土配比。（4

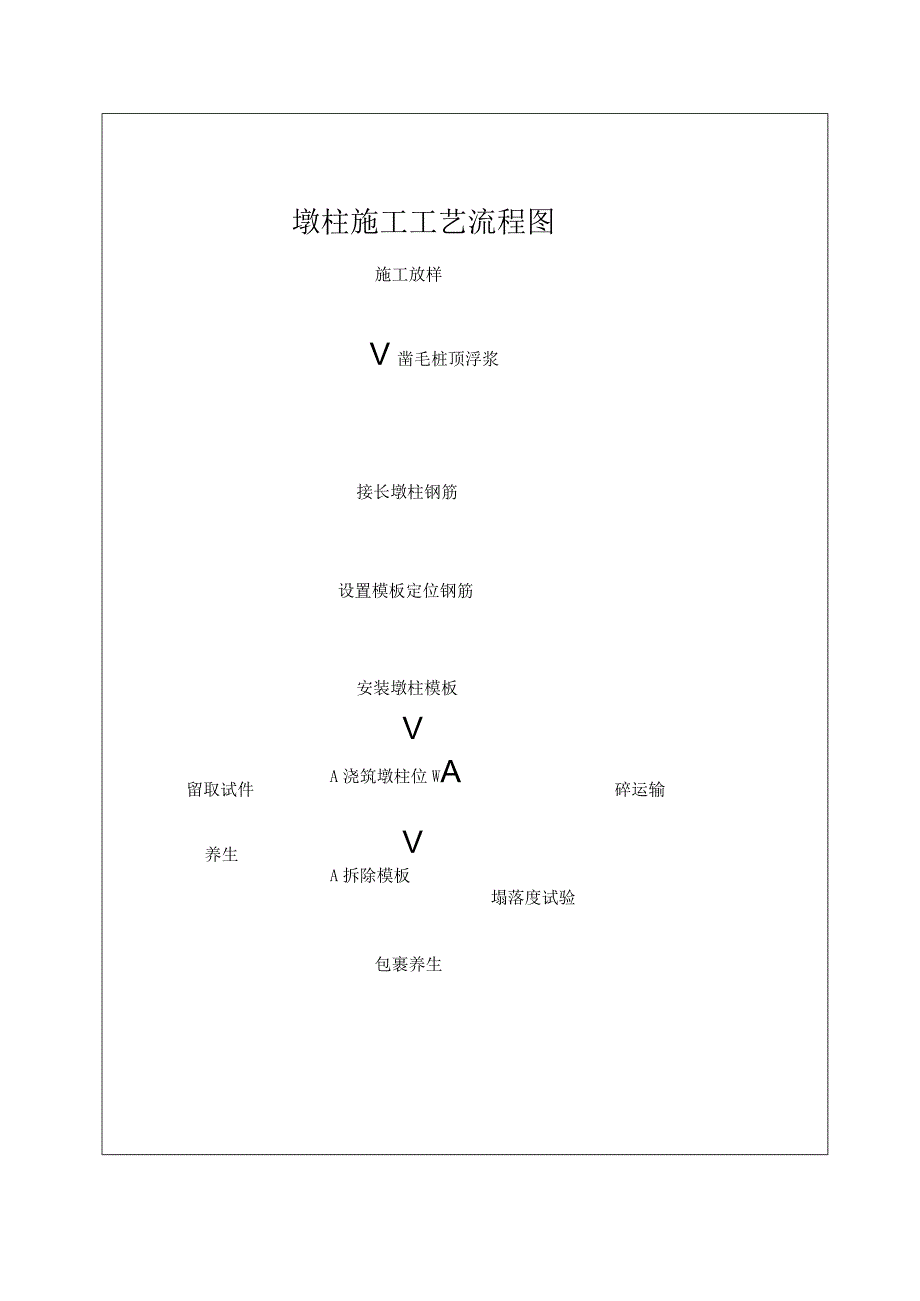

3、）钢筋、水泥、砂、砾石等原材料符合施工规范批检验要求。（5）施工前，现场领班和技术人员应完成对墩柱、盖梁的安全施工注意事项的交底。3、墩柱、盖梁工艺流程图如下：墩柱施工工艺流程图施工放样V凿毛桩顶浮浆接长墩柱钢筋设置模板定位钢筋安装墩柱模板留取试件VA浇筑墩柱位WA碎运输养生VA拆除模板塌落度试验包裹养生盖梁施工工艺流程图凿除柱顶浮浆安装承重支架安装盖梁底模绑扎盖梁钢筋安装盖梁侧模浇筑盖梁碎V凿除柱顶浮浆A拆侧模VA硅运输V凿除柱顶浮浆3拆底模塌落度试验四、墩柱工艺及技术要求：1、基本顶面处理(1)清理系梁顶面，清除预留钢筋表面的锈迹，检查系梁顶面标高、桩基中心位置和预埋件位置。桥墩预埋加固。
4、2、墩柱加固安装系梁中预埋墩柱的钢筋接头，应满足接头的焊接长度要求。预埋钢筋长度应高于基础顶面L5米，钢筋接头应错开，错开长度应符合设计要求和规范。(2)墩柱加固应根据待浇模板高度一次性安装到位。短墩应一次性浇筑至设计水平。(3)处理墩柱钢筋时，按设计图纸控制钢筋长度。(4)模板安装前，应正确设置焊接墩柱的垫片或钢筋。3 .模板安装墩柱模板应提前除锈、上油、翻新。(2)模板在安装前应预先组装好。合格后，根据吊装能力将起重机作为一个整体吊装使用。模板吊装完成后，调整模板垂直度。要调整模板的垂直度，请在千斤顶的帮助下调整最下面的模板。调整完成后，在模板下方用薄钢板垫平整。模板本身的垂直度调整好后，
5、用电缆风绳固定模板。电缆风绳的固定点可选用L8米冲击钻锤或锚固装置。安装盖梁底模时，应预留销钉预留孔，预留孔应采用PVC材料。PVC管口应堵塞，防止混凝土进入。墩柱混凝土浇筑时，应加强PVC管，防止PVC管移位。4 .浇筑混凝土墩柱混凝土浇筑前，应将模板内的杂物、积水清理干净。墩柱混凝土浇筑时，落差超过2m,应采用墩柱下料。(3)插入式振动器振动时，混凝土浇筑层厚度应为30Cm-50cm。插入式振动器的移动距离不应大于振动器作用半径的L5倍，插入下部混凝土的深度应为5T0cm,与侧模板的距离应保持5-10厘米。振捣混凝土时，振捣器应边振边缓慢垂直提升。不要使用振动器去除混凝土。应避免模板、钢筋
6、等预埋件发生碰撞。5 .混凝土保健(1)混凝土浇筑完成后，收集浆液后应尽快覆盖并浇水。当混凝土表面覆盖有模板时，混凝土养护过程中应经常保持模板湿润。混凝土浇注的养护时间总则为7d。6 .拆迁墩柱混凝土强度应达到3.5MPa或初凝30小时以上，不得因拆除模板而损坏表面及棱角。拆除墩柱模板时，可用吊车拆除。7、墩间系梁施工(1)桥墩之间的模板示意图如下：系梁模板立面示意图(2)销钉的预埋位置:销钉预埋在设计墩之间的系梁底标高处，低于为牛腿预留的PVC管底标高L215米。(3)施工技术资料：牛腿预留孔上端与牛腿顶板的距离为11.5cm。砂缸总高度39cm,其中装砂高度16Cm(理论高度)。H40钢的
7、高度为40cm。H40钢上的配电梁高度为15cm*15cm方木。长度为4m,采用与盖梁结构相同的方木。系梁底模布置在梁方木上。系梁底模厚度为L5cm。系梁底模加后缘加分布梁底模厚度为22cm。(4)施工工艺：具体施工流程见盖梁施工流程。5、盖梁施工工艺及技术要求：1.搭建攀爬脚手架(1)盖梁施工前，应搭起攀爬脚手架，供施工人员上下，作为施工平台。(2)搭设脚手架前，应将施工场地平整，并更换基础薄弱部位。(3)脚手架示意图如下图所示：施工示意图为脚手架搭建提供参考。施工区工人可根据施工经验自行搭建脚手架，确保脚手架稳固。盖梁脚手架平面示意图备注：1、高墩采用钢管支架进行施工。钢管支架层距为3米高
8、度。2、钢管支架设置扫地杆和剪力撑。3、施工时钢管支架上面铺设脚手板作为施工平台，固定脚手板与钢管支架。4、钢管支架间布设安全网。(4)脚手架上可设置短截面钢管，供施工人员上下。2.安装盖梁底部支撑首先将销杆穿过墩柱预留孔，保证销杆两端暴露在墩柱上的长度相等。然后用吊车吊起牛腿，工人将牛腿放入销中，并确保牛腿顶面水平，然后将砂桶安装在牛腿上，确保砂桶在中心牛腿的。然后在砂缸中心放置两根H40工字钢作为支撑点。在H40工字钢上铺设15cm*15cm*4m的方木作为配电梁，调整盖梁模板支撑的水平度。花费。分配梁平面示意图(3)具体支持会员资料:牛腿预留孔上部与牛腿顶板的距离为IL5cm。压前砂缸高
9、度39cm,理论砂高度16cm。H40工业钢截面尺寸为40cm*40cu身高是40厘米。(4) H40工业钢上分配的横梁方木为15cm*15c*4(长)盖梁底板厚度为9cm。设计盖梁底部标高至预埋PVC管底端的高度为L235m(理论高度)。(4)安装盖梁底模承重支架架设后，施工人员根据验船师设定的盖梁中心轴定位盖梁底模的平面位置。(5)安装盖梁加固盖梁骨架钢筋在钢筋加工现场整体加工成型。吊装时要注意吊点的位置，并采取必要的加固措施，防止骨架变形。钢筋安装前，底模应均匀涂上脱模剂，安装时应保证钢筋保护层的厚度。(6)安装盖梁侧模底模与侧模一起安装，侧模与侧模、侧模与底模之间的连接处要严密，并加海
10、绵胶带，防止漏浆。模板各部分的支撑和拉杆应稳固。安装后，仔细检查各部分的尺寸和稳定性。(7)盖梁混凝土浇筑混凝土浇筑前，现场主管工程师和质检工程师应检查模板各部分尺寸是否正确，接缝是否严密，支座和拉杆是否稳固，钢筋和预埋件位置正确。只有上述各项都满足设计要求后，才能通知浇筑混凝土。混凝土由搅拌站集中搅拌，由混凝土罐车运输，料斗由起重机吊入模具。混凝土浇筑顺序为从跨中至悬臂两端循环分层浇筑，层厚不大于30Cnl-50cm,由专人振捣。以捣打至混凝土表面停止下沉，无明显气泡上升，表面平整一致为宜。混凝土浇筑后，用土工布或塑料布覆盖，洒水卫生。(8)拆下侧模根据实验室制作的试块，当混凝土强度达到70
11、%以上时，应在不损坏棱角的情况下拆除边模。(9)拆下底模100%设计强度，拆除底模。先将砂桶的砂拿出来将H40钢、分配梁、盖梁底模分开，然后依次拆下底模，分配梁、H40工业钢、砂桶、牛腿和硝酸盐棒。6、墩柱、墩间系梁、盖梁施工注意事项：1、墩间含系梁的墩柱钢筋加工时，墩柱钢筋长度应至少高出系梁顶部L5米，钢筋接头应错开。距离为钢筋直径的35倍。2、高墩位分段现浇时，留茬位应凿光，须露出新拌混凝土表面，然后用水冲洗干净。3、盖梁钢筋在钢筋加工厂加工。整体吊装前，应在钢笼内设置支撑,以防止盖梁钢笼在吊装过程中变形。4、沙桶内的沙子应过筛干燥，严禁装载任何杂质或湿沙。5、盖梁施工时，按设计图纸预埋快
12、挡钢筋和垫层钢筋，垫石钢筋位置应按盖板中心线控制光束。浇注盖梁时，应根据轴承设计图纸对螺钉长度的要求，预先预埋螺孔。螺旋孔的直径可适当加大。深度应根据标高满足螺旋长度要求。预留螺孔时，可将原木预埋在盖梁上，初凝后拔出混凝土。6、销杆从墩柱上拔出后，应及时堵住墩柱预留孔，用同等强度的水泥砂浆堵堵堵料。7、墩柱、盖梁浇筑混凝土时，一定要提前注意天气情况，尽量避免阴雨天。如果必须，一定要做好防雨措施，准备足够的活动避雨棚，并准备好塑料薄膜、防水油布等。8、墩柱、系梁、盖梁模板施工前，必须进行油漆脱模或采取便于模板脱模的措施。7、墩柱、墩间系梁、盖梁施工质量标准：一、允许偏差表现浇混凝土柱允许偏差表序
13、号项目允许偏差（三）1新面尺寸长、（直径）52柱高103项面高程1040.15%H,且才105轴线位移86平整度37麻面1%番注：表中H系构筑物高度现浇混凝土盖梁允许偏差表序号项目允许偏差（）1盖梁尺寸长*20.-10宽0.*10高52盖梁轴线位移83盖梁顶面高程0.-54预埋件位置高程2轴线55平整度56小I.12、浇筑后的混凝土表面不应有蜂窝、外露筋和裂缝，外观应光滑、平整、颜色一致。8、安全文明施工：1、施工人员进入施工现场必须佩戴安全帽，在桥墩、横梁施工时也应佩戴安全绳。2、盖梁施工的承重支架和操作平台，施工前必须安装安全网。3、脚手架上设置安全梯，供施工人员上下爬，方便施工人员上下。4、用铲斗浇注混凝土时，必须有专职信号工指挥吊车。5、墩柱、墩间系梁、盖梁的施工，应选用年轻、强壮、技术熟练的工人在施工区内施工。严禁“恐高症”、“高血压”者进行桩基以上部位的施工。6、如需在夜间施工墩柱、墩间系梁、盖梁，夜间照明必须充足，施工人员必须佩戴安全帽、安全带、护栏等安全防护用品。安全绳索。9、施工资料整理：1 .内部数据记录现场施工材料应当按照路桥格式规定的格式书写。根据施工进度完成测量数据和测试数据。2 .施工日志现场技术主管应按照工程部规定的统一施工日志格式书写。实验室报告时间应与施工日志一致。3 .图像数据存储在施工过程中，保留了代表性施工过程的图像数据。
