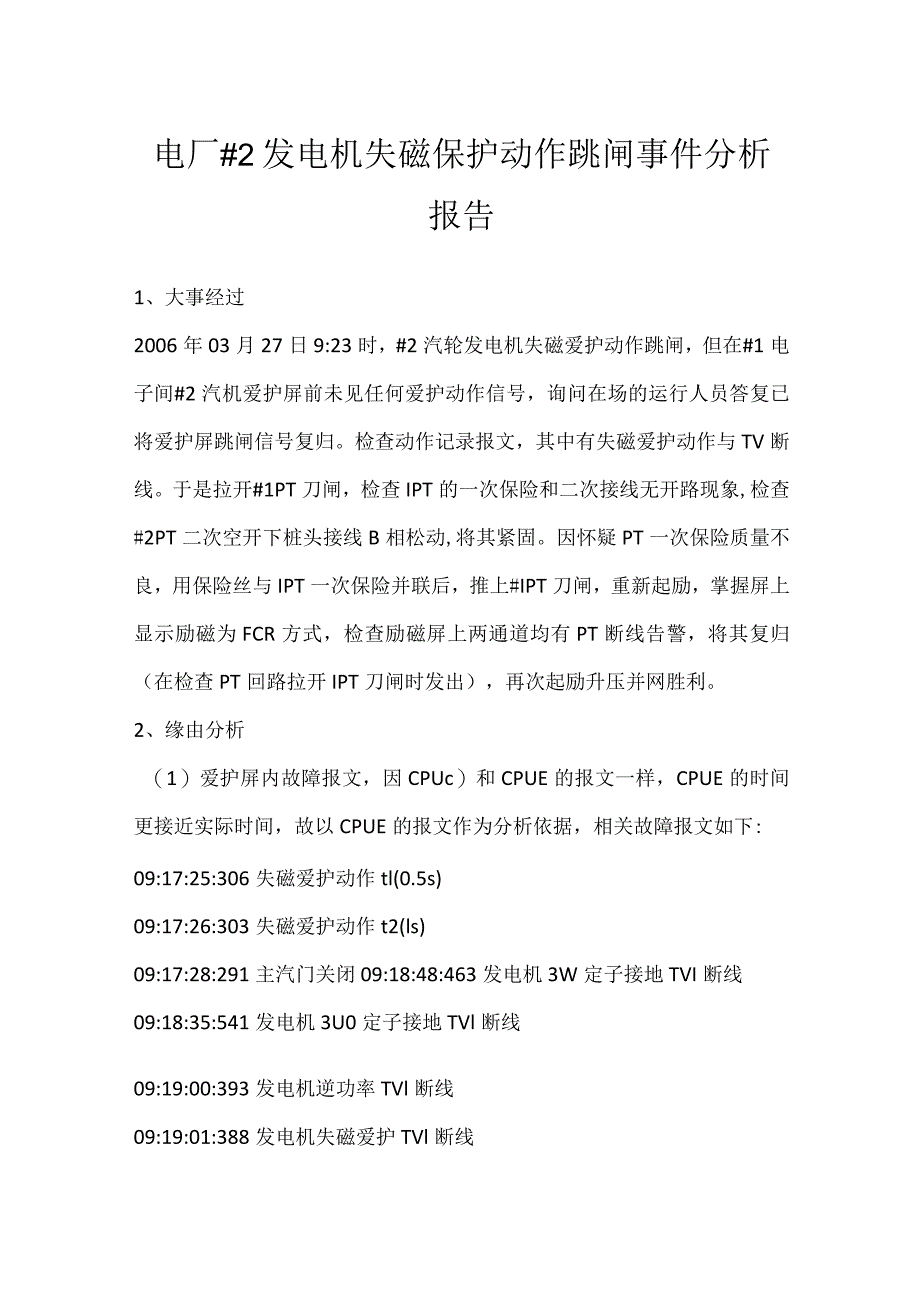

1、电厂#2发电机失磁保护动作跳闸事件分析报告1、大事经过2006年03月27日9:23时，#2汽轮发电机失磁爱护动作跳闸，但在#1电子间#2汽机爱护屏前未见任何爱护动作信号，询问在场的运行人员答复已将爱护屏跳闸信号复归。检查动作记录报文，其中有失磁爱护动作与TV断线。于是拉开#1PT刀闸，检查IPT的一次保险和二次接线无开路现象,检查#2PT二次空开下桩头接线B相松动,将其紧固。因怀疑PT一次保险质量不良，用保险丝与IPT一次保险并联后，推上#IPT刀闸，重新起励，掌握屏上显示励磁为FCR方式，检查励磁屏上两通道均有PT断线告警，将其复归（在检查PT回路拉开IPT刀闸时发出），再次起励升压并网胜

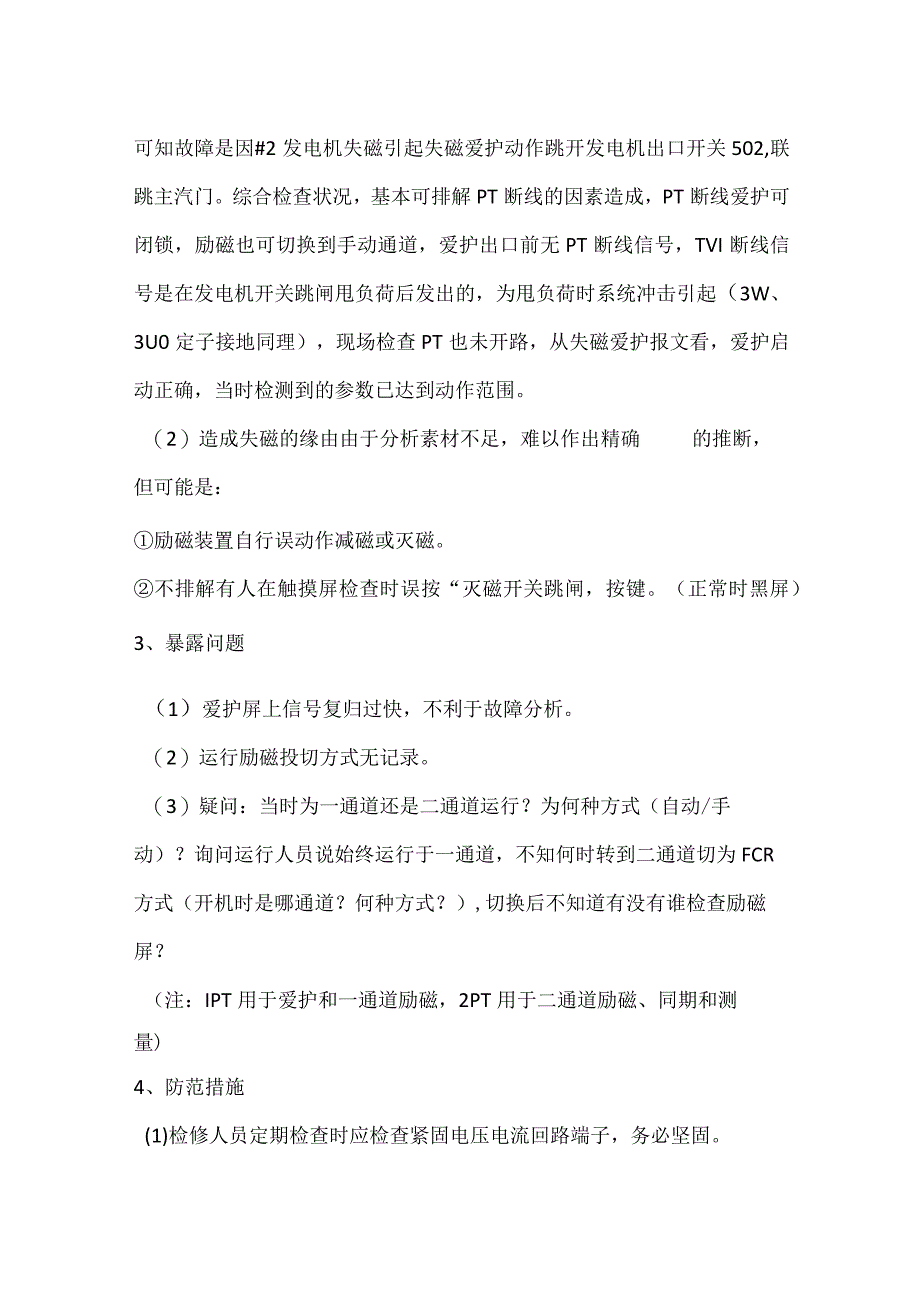

2、利。2、缘由分析（1）爱护屏内故障报文，因CPUc）和CPUE的报文一样，CPUE的时间更接近实际时间，故以CPUE的报文作为分析依据，相关故障报文如下:09:17:25:306失磁爱护动作tl(0.5s)09:17:26:303失磁爱护动作t2(ls)09:17:28:291主汽门关闭09:18:48:463发电机3W定子接地TVI断线09:18:35:541发电机3U0定子接地TVl断线09:19:00:393发电机逆功率TVl断线09:19:01:388发电机失磁爱护TVl断线可知故障是因#2发电机失磁引起失磁爱护动作跳开发电机出口开关502,联跳主汽门。综合检查状况，基本可排解PT断线
3、的因素造成，PT断线爱护可闭锁，励磁也可切换到手动通道，爱护出口前无PT断线信号，TVI断线信号是在发电机开关跳闸甩负荷后发出的，为甩负荷时系统冲击引起（3W、3U0定子接地同理），现场检查PT也未开路，从失磁爱护报文看，爱护启动正确，当时检测到的参数已达到动作范围。（2）造成失磁的缘由由于分析素材不足，难以作出精确的推断，但可能是：励磁装置自行误动作减磁或灭磁。不排解有人在触摸屏检查时误按“灭磁开关跳闸，按键。（正常时黑屏）3、暴露问题（1）爱护屏上信号复归过快，不利于故障分析。（2）运行励磁投切方式无记录。（3）疑问：当时为一通道还是二通道运行？为何种方式（自动/手动）？询问运行人员说始终

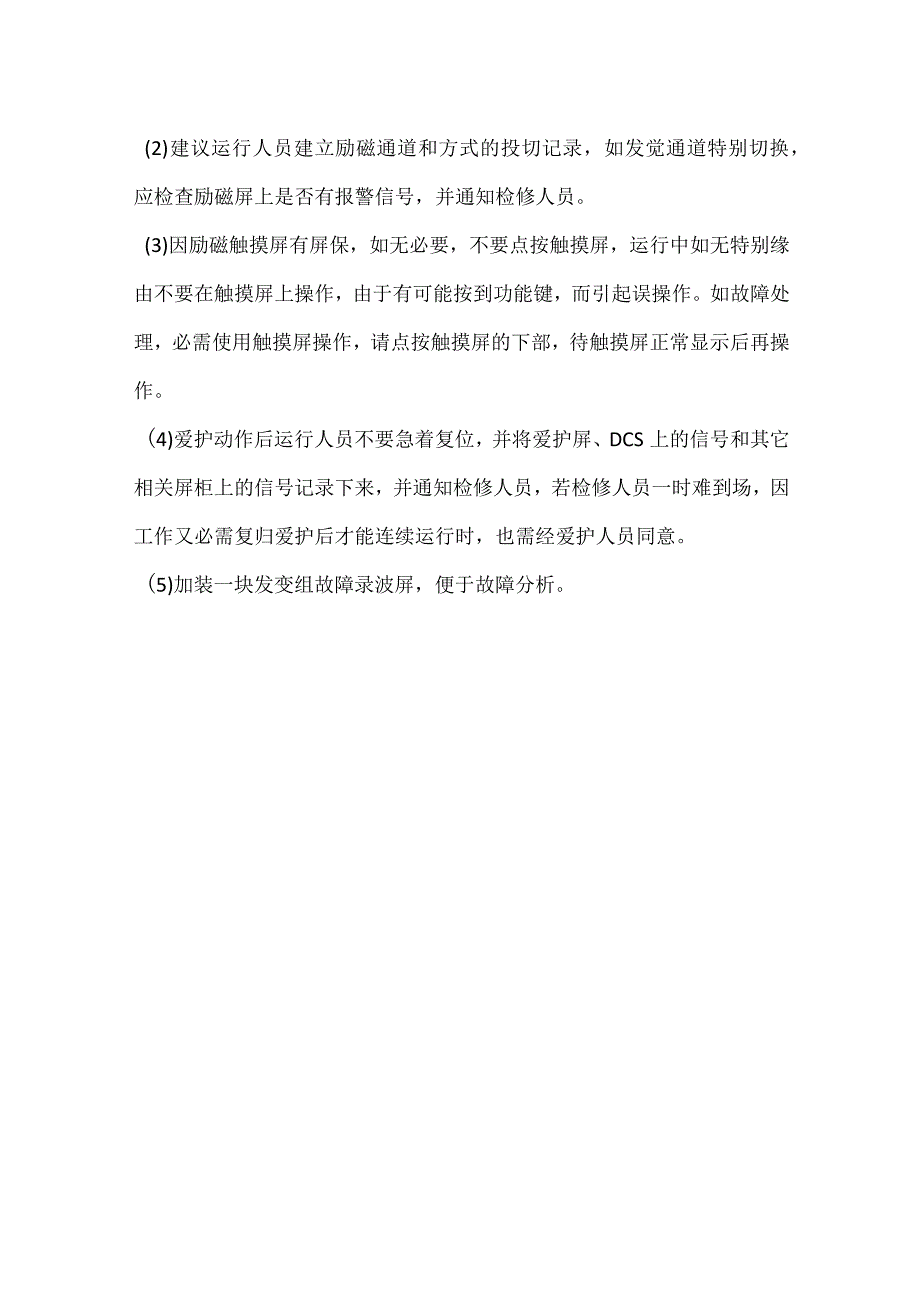

4、运行于一通道，不知何时转到二通道切为FCR方式（开机时是哪通道？何种方式？）,切换后不知道有没有谁检查励磁屏？（注：IPT用于爱护和一通道励磁，2PT用于二通道励磁、同期和测量)4、防范措施(1)检修人员定期检查时应检查紧固电压电流回路端子，务必坚固。(2)建议运行人员建立励磁通道和方式的投切记录，如发觉通道特别切换，应检查励磁屏上是否有报警信号，并通知检修人员。(3)因励磁触摸屏有屏保，如无必要，不要点按触摸屏，运行中如无特别缘由不要在触摸屏上操作，由于有可能按到功能键，而引起误操作。如故障处理，必需使用触摸屏操作，请点按触摸屏的下部，待触摸屏正常显示后再操作。(4)爱护动作后运行人员不要急着复位，并将爱护屏、DCS上的信号和其它相关屏柜上的信号记录下来，并通知检修人员，若检修人员一时难到场，因工作又必需复归爱护后才能连续运行时，也需经爱护人员同意。(5)加装一块发变组故障录波屏，便于故障分析。
