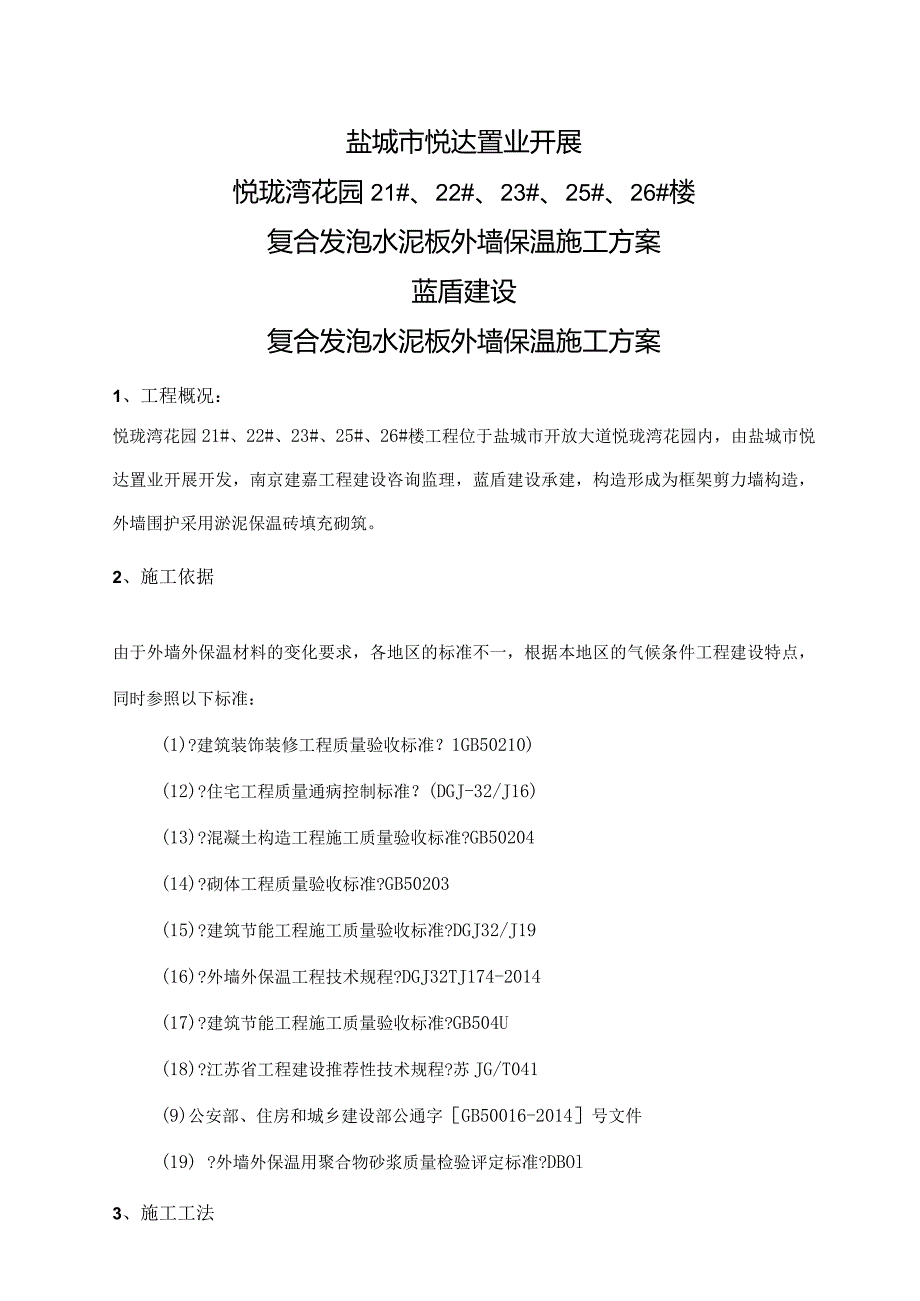

1、盐城市悦达置业开展悦珑湾花园21#、22#、23#、25#、26#楼复合发泡水泥板外墙保温施工方案蓝盾建设复合发泡水泥板外墙保温施工方案1、工程概况：悦珑湾花园21#、22#、23#、25#、26#楼工程位于盐城市开放大道悦珑湾花园内，由盐城市悦达置业开展开发，南京建嘉工程建设咨询监理，蓝盾建设承建，构造形成为框架剪力墙构造，外墙围护采用淤泥保温砖填充砌筑。2、施工依据由于外墙外保温材料的变化要求，各地区的标准不一，根据本地区的气候条件工程建设特点，同时参照以下标准：(1)?建筑装饰装修工程质量验收标准？1GB50210)(12) ?住宅工程质量通病控制标准？(DGJ-32/J16)(13)
2、?混凝土构造工程施工质量验收标准?GB50204(14) ?砌体工程质量验收标准?GB50203(15) ?建筑节能工程施工质量验收标准?DGJ32/J19(16) ?外墙外保温工程技术规程?DGJ32TJ174-2014(17) ?建筑节能工程施工质量验收标准?GB504U(18) ?江苏省工程建设推荐性技术规程?苏JG/T041(9)公安部、住房和城乡建设部公通字GB50016-2014号文件(19) ?外墙外保温用聚合物砂浆质量检验评定标准?DBOl3、施工工法施工工艺根据国家和地方相关标准标准、设计要求、工程特点制定。3. O总则本方案以钢筋混凝土墙、淤泥保温砖为基层，1:3防水砂浆为

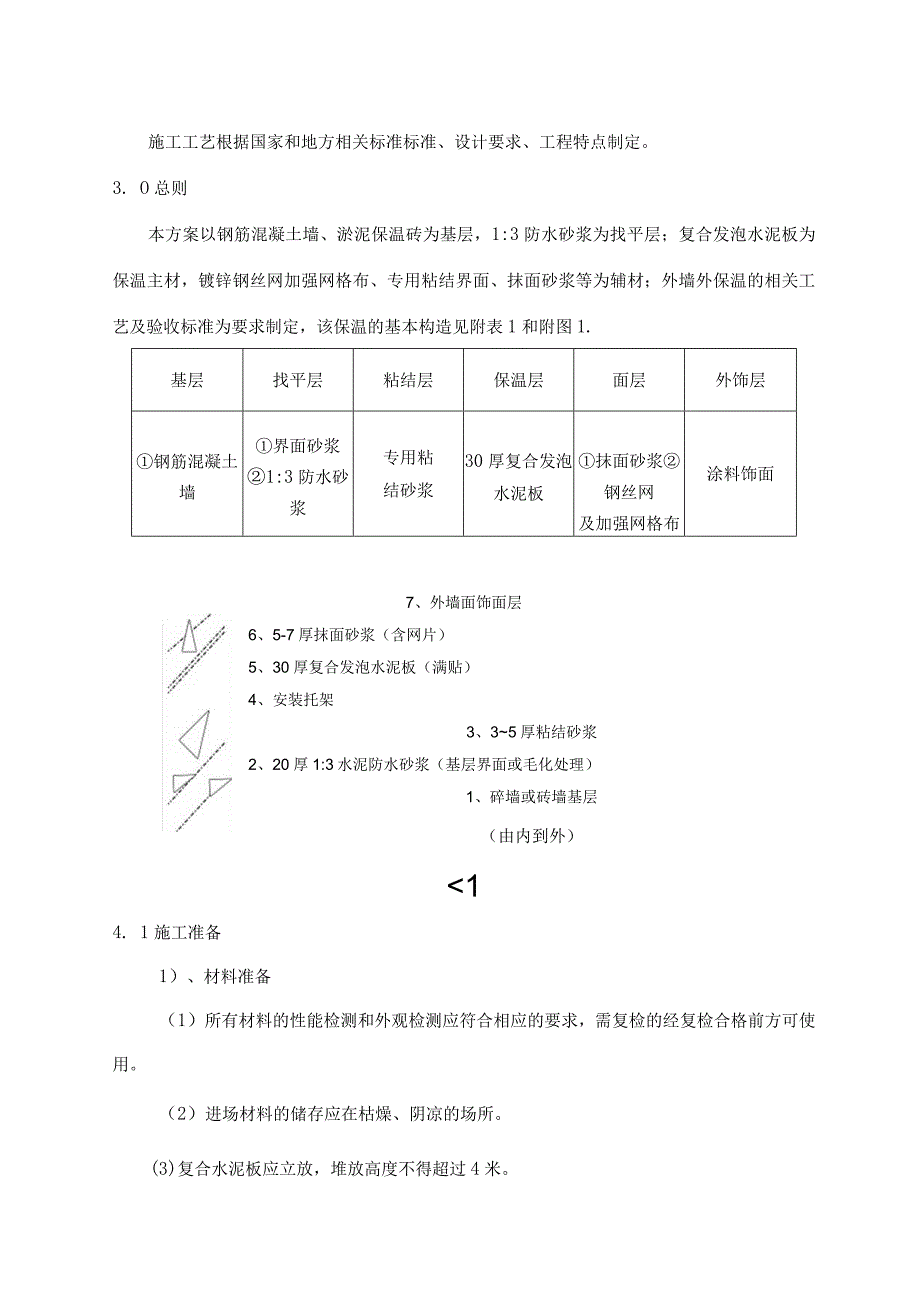

3、找平层；复合发泡水泥板为保温主材，镀锌钢丝网加强网格布、专用粘结界面、抹面砂浆等为辅材；外墙外保温的相关工艺及验收标准为要求制定，该保温的基本构造见附表1和附图1.基层找平层粘结层保温层面层外饰层钢筋混凝土墙界面砂浆1:3防水砂浆专用粘结砂浆30厚复合发泡水泥板抹面砂浆钢丝网及加强网格布涂料饰面7、外墙面饰面层6、5-7厚抹面砂浆（含网片）5、30厚复合发泡水泥板（满贴）4、安装托架3、35厚粘结砂浆2、20厚1:3水泥防水砂浆（基层界面或毛化处理）1、碎墙或砖墙基层（由内到外）14. 1施工准备1）、材料准备（1）所有材料的性能检测和外观检测应符合相应的要求，需复检的经复检合格前方可使用。（

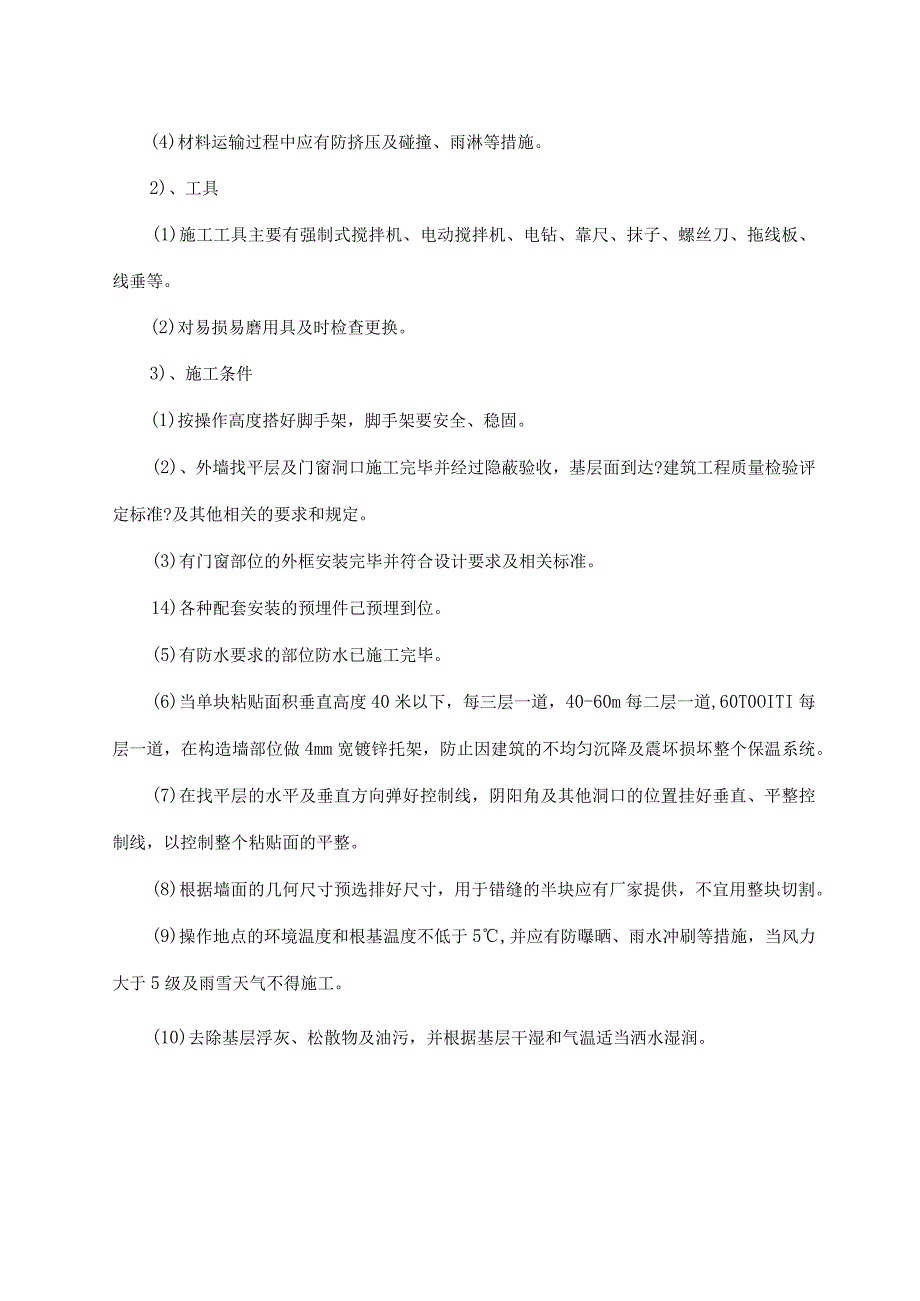

4、2）进场材料的储存应在枯燥、阴凉的场所。(3)复合水泥板应立放，堆放高度不得超过4米。(4)材料运输过程中应有防挤压及碰撞、雨淋等措施。2)、工具(1)施工工具主要有强制式搅拌机、电动搅拌机、电钻、靠尺、抹子、螺丝刀、拖线板、线垂等。(2)对易损易磨用具及时检查更换。3)、施工条件(1)按操作高度搭好脚手架，脚手架要安全、稳固。(2)、外墙找平层及门窗洞口施工完毕并经过隐蔽验收，基层面到达?建筑工程质量检验评定标准?及其他相关的要求和规定。(3)有门窗部位的外框安装完毕并符合设计要求及相关标准。14)各种配套安装的预埋件己预埋到位。(5)有防水要求的部位防水已施工完毕。(6)当单块粘贴面积垂直
5、高度40米以下，每三层一道，40-60m每二层一道,60T0OITI每层一道，在构造墙部位做4mm宽镀锌托架，防止因建筑的不均匀沉降及震坏损坏整个保温系统。(7)在找平层的水平及垂直方向弹好控制线，阴阳角及其他洞口的位置挂好垂直、平整控制线，以控制整个粘贴面的平整。(8)根据墙面的几何尺寸预选排好尺寸，用于错缝的半块应有厂家提供，不宜用整块切割。(9)操作地点的环境温度和根基温度不低于5,并应有防曝晒、雨水冲刷等措施，当风力大于5级及雨雪天气不得施工。(10)去除基层浮灰、松散物及油污，并根据基层干湿和气温适当洒水湿润。(in所有参加施工的人员必须经过安全和技术交底及技能培训。(12)根据设计
6、及技术要求，板块需界面和背涂处理的，应在适当的时间内处理完毕。(13)优先采用湿作业法施工，防止因粘贴不牢产生空鼓、虚贴、脱底、结合面不够等现象。4、施工工艺4.1工艺流程见图1符合江苏省?住宅工程质量通病控制标准？(呼J32/J16-2006),基层验收应符合?结砂浆，砂浆应在规定时间内用完，, 隐蔽验收在界面砂浆未初凝前贴完。经历收合格2448小时后开场抹饰面砖粘贴M砂浆厚度控制在3-5mm之间，用刮尺刮平，压入加强型网格布直，从中间向四边用铁抹子将网布压入砂浆中，网布要求无褶皱、空鼓、翘边现象，目测无任何可分辩的网布纹路和接头，网布搭接平面宽度不小于50mm,阴阳角搭接宽度不小于200m
7、,在保温系统的端部同基体搭接不小于100mm0第一道抹面砂浆施工后压入网布，待其稍干硬，进展第二遍抹灰施工后压入加强型网布（加强型网布对接即可，不宜搭接锚固件施工应符合以下要求：锚固件施工应在第一-遍抹面砂浆（压入网布）初凝时进展。使用电钻在发泡水泥板的角缝处打孔，将锚固件插入孔中并将塑料圆盘的平面拧压到抹面砂浆中，有效锚固深度为：混凝土墙体不小于25mm,加气混凝土等轻质墙体不小于50mmo墙面高度在20m以下每平方米设置5个锚栓，20m以上每平方米设置7-9个锚栓。在墙面的阴阳角及门窗周边100mm处每隔50Omm增设一个加强锚检。锚栓固定后抹第二遍抹面砂浆，第二遍抹面砂浆厚度应控制在2-
8、3mmo5、质量保证实施细则及检查方法5.1质量保证实施细则1）基层墙体平整度在4mm之内。2）基层外表必须粘结结实，无空鼓、风化、污垢、脱模剂、涂料等影响粘结强度的物质及质量缺陷。3）基层墙面用1:3防水砂浆找平，并对粘结砂浆与基层墙体的粘结力做专门的试验。4）由于保温板吸水性强，粘结砂浆中掺入适量的碱水剂。5）保温板的切割应尽量使用标准尺寸。6）保温板到场，施工前应进展验收，是否符合国标。7）保温板的接缝应严密且平齐，板与板之间缝隙不得大于1mm。8）板与板间不得有粘结剂。9保温板的粘结操作应迅速，安装就位前粘结胶浆不得有结皮。10）门、窗、洞口及系统终端的保温板，应用整块板裁出L型，不得
9、有拼接,接缝距拐角及洞口不小于200mmo11）保温板粘贴完毕至少静置24小时，方可进展下一道工序。12不得在雨中铺设网格布。13）标准网格布搭接至少60mm,阴阳角搭接不小于200mm。14）保护已完工的局部免受雨水的渗透和冲刷。5.2质量检测方法1）保温板、网格布的规格和各项技术指标，聚合物砂浆的配置及原料的质量，必须符合本规程及有关标准的要求。检验方法：检验出厂合格证、型式检验报告并进展复检。2）粘结剂与保温板必须连接严密，无脱层。检验方法：观察和用手推拉检查，观察检查。3）聚合物砂浆与保温板必须粘结严密，无脱落、空鼓。面层无爆灰和裂缝。检验方法：用小锤轻击和观察检查。4每块保温板与基层
10、面的粘结面积占总面积的90%。检验方法：尺量检取其平均值。5）锚固件膨胀栓局部进入构造墙体不应少于50mm。检查方法：推出自攻螺丝，观察检查。6）其于局部观察或尺量检查。6、其他本卷须知1）施工中各专业工种应严密配合，合理安排工序，严禁颠倒工序作业。2）对抹完聚合物砂浆的保温墙体不宜随意开凿孔洞，如确实需要，应在墙体保护层到达设计强度前方可进展，安装物件后注意其周围应立即进展修补恢复原状。3）各种材料应分类存放防止错用。4施工时应适当安排作业时间，尽量防止日光暴晒。5）不得在保温板上部放置易燃及溶剂型化学物品，严禁在保温板上进展电气焊工作业。6）搅拌聚合物砂浆宜用电动搅拌器，用毕清理干净。7、
11、成品保护措施D加强成品保护措施，提高施工人员的成品保护意识、贯彻成品保护条例。2）施工中各个专业工种严密配合，合理安排工序，严禁颠倒工序作业。3）对已施工完的保温墙体，不得随意开凿孔洞。4）应防止重物撞击墙体，如撤除脚手架严禁将窗户作为脚手架支点或固定点使用，防止损坏，防止门窗位移变形。抹灰时，注意不要污染门窗外表。8、特殊技术问题的处理方法1门窗洞口保温板的安装按标准要求在窗洞口四角处的保温板安装要用整板切成，如遇特殊情况需小板对接时，一定要在接口处加固定件加强，防止出现微型裂纹。2）聚合物砂浆外饰面与水泥砂浆外饰面连接处理工艺要求不允许出现这种情况，但有时不可防止会有这种情况发生，结果是由
12、于两种材料变形量不一样，导致容易出现裂纹，为防止这种情况的出现，建议在接缝处增加密封胶的方式加强防护，或在易出现裂纹部位增加网格布并刷聚合物砂浆加强。3）雨天半成品保护如果保温施工未完工而遇到下雨的情况：一要尽量做好防护使未上强度的聚合物砂浆免遭暴雨直接冲刷；二是要对保温板朝上接口处用宽胶带进展临时密封，以防止雨水灌到粘结层内。9细部及特殊部位做法9.1门窗及洞口：先安装好门窗框，在做保温前由总包用水泥砂浆把外窗框填实，这样起到防水抗渗的作用，然后再做保温。在门窗侧边抹面砂浆面层与窗框交接处由门窗厂打密封胶以便防水。侧窗洞口构造法侧窗洞口构造法10、外墙外保温系统质量验收一般规定1.l墙体基层
13、应符合?建筑装饰装修工程质量验收规程？(GB50210-2011)中一般抹灰工程质量要求。1.2保温系统材料进场后，应按规定验收并取样复验。检验批的批量、抽检数量和复验工程应符合?上海市民用建筑节能工程施工质量验收标准？(DGJ32/22-2006)的要求。1. 3保温系统中的以下工程应列入隐蔽工程进展验收：保温层和护面层的厚度、真金板粘贴面积、锚固件数量和锚固深度。1.4保温系统中饰面层的施工质量验收应视选材不同，按?建筑装饰装修工程质量验收标准？(GB50210-2011)中有关规定执行。2主控工程2. 1保温工程所用材料的品种、规格、性能应符合设计及本规程要求。检查方法：检查出厂合格证书
14、、性能检测报告、进场验收记录和材料复验报告。2. 2现场检验保温层的厚度应符合设计要求。保温板厚度的负偏差不得大于1.5mmO检查方法：保温浆料保温层厚度用钢针插入和尺量，每10m2均布抽检3点；保温板的厚度检测按GB/T10801.1规定方法。3. 3保温板应与基层粘接结实，无松动和虚贴现象。检查方法：检查水泥砂浆基层与胶粘剂的拉伸粘结强度检验报告以及施工与现场监理记录。4. 4护面层抹面砂浆与真金板应粘结结实，无脱层和空鼓现象。检查方法：观察；用小锤轻击检查；检查施工记录。5. 5锚固件塑料胀管局部进入基层的锚固深度应符合产品安装的要求。检查方法：检查锚固件塑料胀管和敲击钉长度或自攻螺丝退
